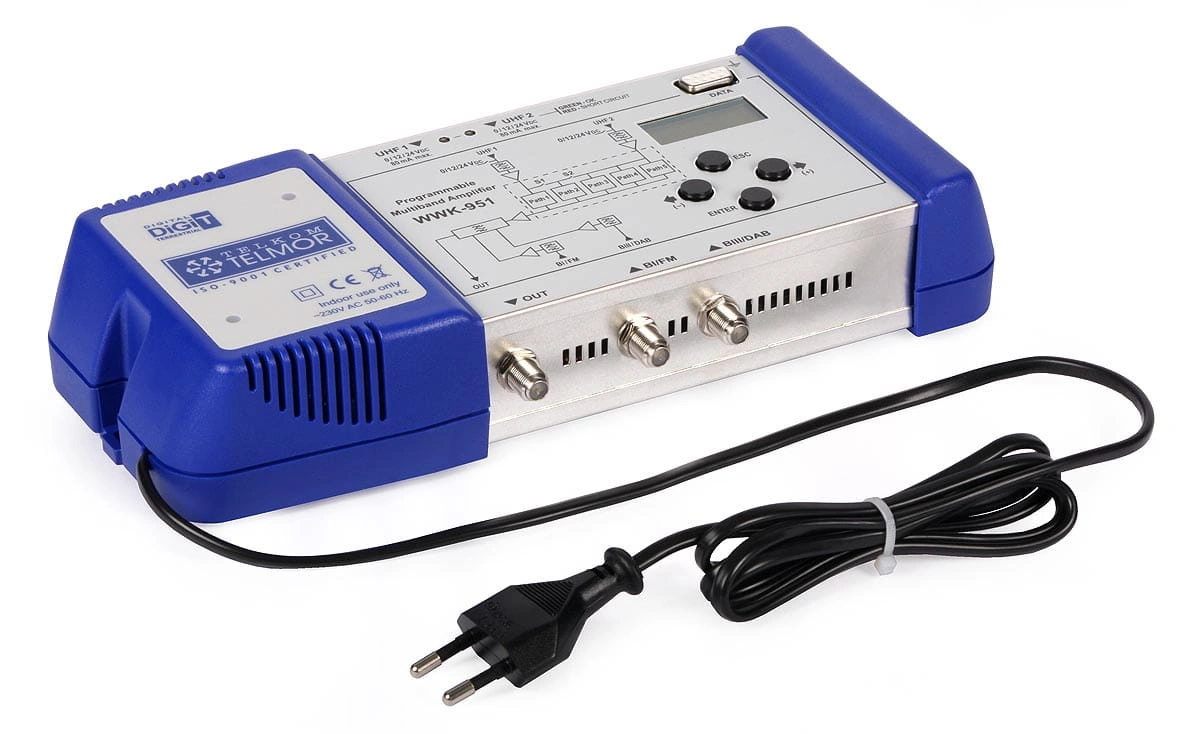

Wzmacniacz kanałowy WWK-951 Telmor
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa w 1 dzień roboczy, paczka do 30kg
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis

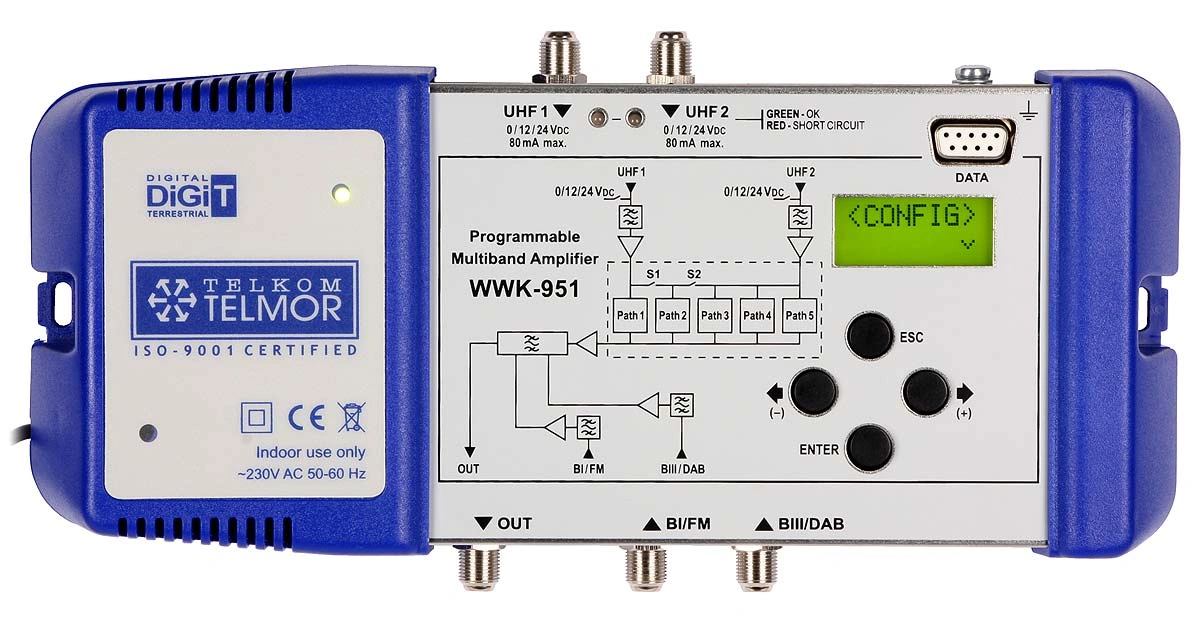

Programowany wzmacniacz wielozakresowy WWK-951 przeznaczony jest dla instalacji antenowych do odbioru naziemnych programów TV analogowych oraz cyfrowych (DVB-T) w domkach jednorodzinnych, rezydencjach, hotelach, pensjonatach, domach wypoczynkowych, szko
łach, szpitalach, itp.Wzmacniacz dedykowany jest do trudnych warunków odbioru sygnałów RTV, w których występują sygnały o zróżnicowanych poziomach, nadawane z kilku kierunków. Zastosowanie wzmacniacza umożliwia odbiór tych sygnałów, wyrównanie ich poziomów oraz wzmocnienie. Wzmacniacz dla wejść UHF1-UHF2 posiada 5 niezależnych filtrów/torów kanałowych z których każdy może pracować z regulowaną szerokością od 8 do 48 MHz (1…6 kanałów TV). Funkcja ta pozwala na dowolną konfigurację poszczególnych wejść UHF i dopasowanie ich do warunków odbioru sygnałów TV w miejscu instalacji. Wzmacniacz WWK-951 może być stosowany samodzielnie – jako część instalacji multiswitchowej lub część prostej stacji czołowej (AiZ).
Urządzenie przeznaczone jest do pracy wewnątrz pomieszczeń.
Do bardziej rozbudowanych instalacji zbiorczych oraz instalacji realizowanych w szczególnie trudnych warunkach odbioru zalecamy stosowanie wysoce selektywnych wzmacniaczy kanałowych at420 firmy Terra.
Cechy wyróżniające:
- wzmacniacz dedykowany do zbiorowych instalacji antenowych,
- niezależne, selektywne wzmocnienie dla 5 torów/filtrów kanałowych w paśmie UHF,
- możliwość regulacji szerokości toru kanałowego: 1...6 kanałów (8…48MHz),
- zasilanie przedwzmacniaczy antenowych dla wejść UHF1-UHF2,
- wbudowana sygnalizacja stanu pracy zasilania przedwzmacniaczy antenowych,
- przystosowany do transmisji sygnałów analogowej oraz cyfrowej telewizji naziemnej DVB-T,
- niski pobór mocy,
- prosta instalacja i konfiguracja.
Dane techniczne:
| Nazwa | WWK-951 | ||||
| Wejścia | BI/FM | VHF | UHF1 | UHF2 | |
| Zakres częst. pracy | MHz | 47-108 | 174-230 | 470-862 | |
| Kombinacje ustawień dla wejść UHF1 oraz UHF2 | / | / | / | 2 | 3 |
| 1 | 4 | ||||
| 0 | 5 | ||||
| Wzmocnienie | dB | 21+/-2 | 35+/-2 | 45+/-3 | |
| Regulacja wzmocnienia | dB | 20+/-2 | 20+/-2 | 20+/-2 | |
| Współczynnik szumów | dB | 6 | 5 | 9 | |
| Maksymalny poziom wejściowy | dBμV | 90 | 80 | 80 | |
| Maksymalny poziom wyjściowy | dBμV | 107 | 116 | ||
| (DIN 45004B) | |||||
| Selektywność dla f=fp+/-16MHz | dB | / | 16 | ||
| Programowana szerokość filtru | / | / | 1...6 kanałów | ||
| (8...48 MHz) | |||||
| Impedancja wejście/wyjście | Ω | 75/75 | |||
| Zasilanie przedwz. antenowych | V DC/mA | / | 0-12-24 / 60 dla każdego wejścia | ||
| Sygnalizacja zwarcia na wejściu | / | / | TAK | ||
| czerwona dioda LED | |||||
| Temperaturowy zakres pracy | ºC | -5...+50 | |||
| Zasilanie | V /Hz | AC 230 / 50-60 | |||
| Pobór mocy | VA | 20 | |||
| Wymiary | mm | 225 x 130 x 50 | |||
Pliki do pobrania
WWK-951_DWG.pdf
65.08 kB
Rysunek techniczny
WWK-951_v.2.0_instrukcja_obsługi.pdf
397.31 kB
Instrukcja PL
