Kod producenta: R82320
Kod produktu: HSA-001R6

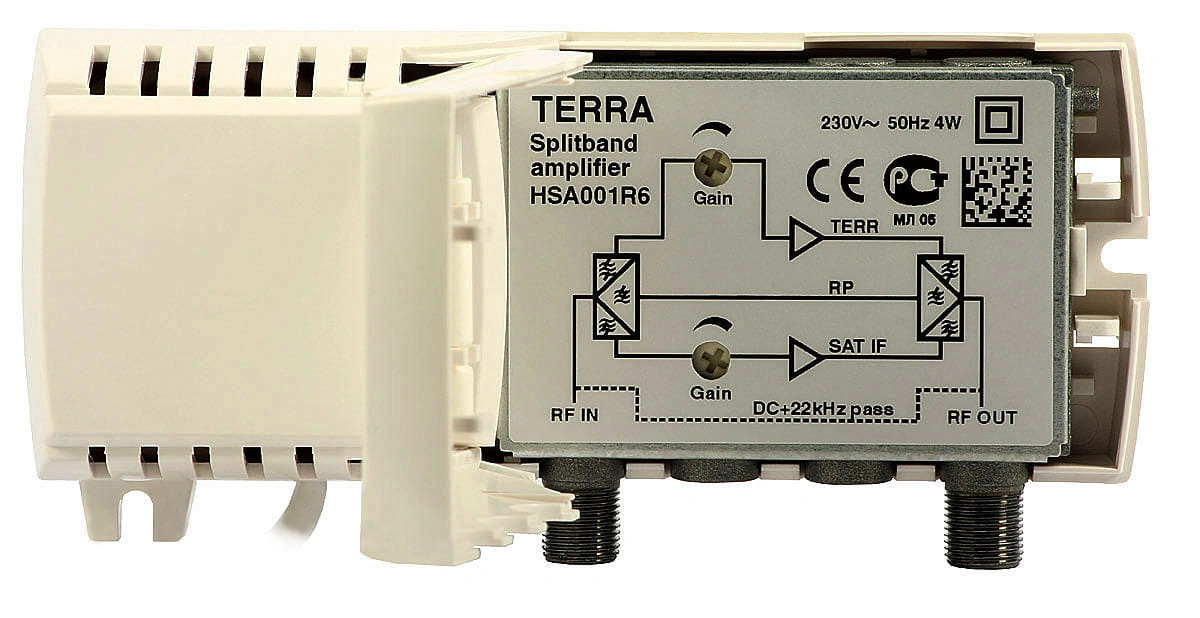

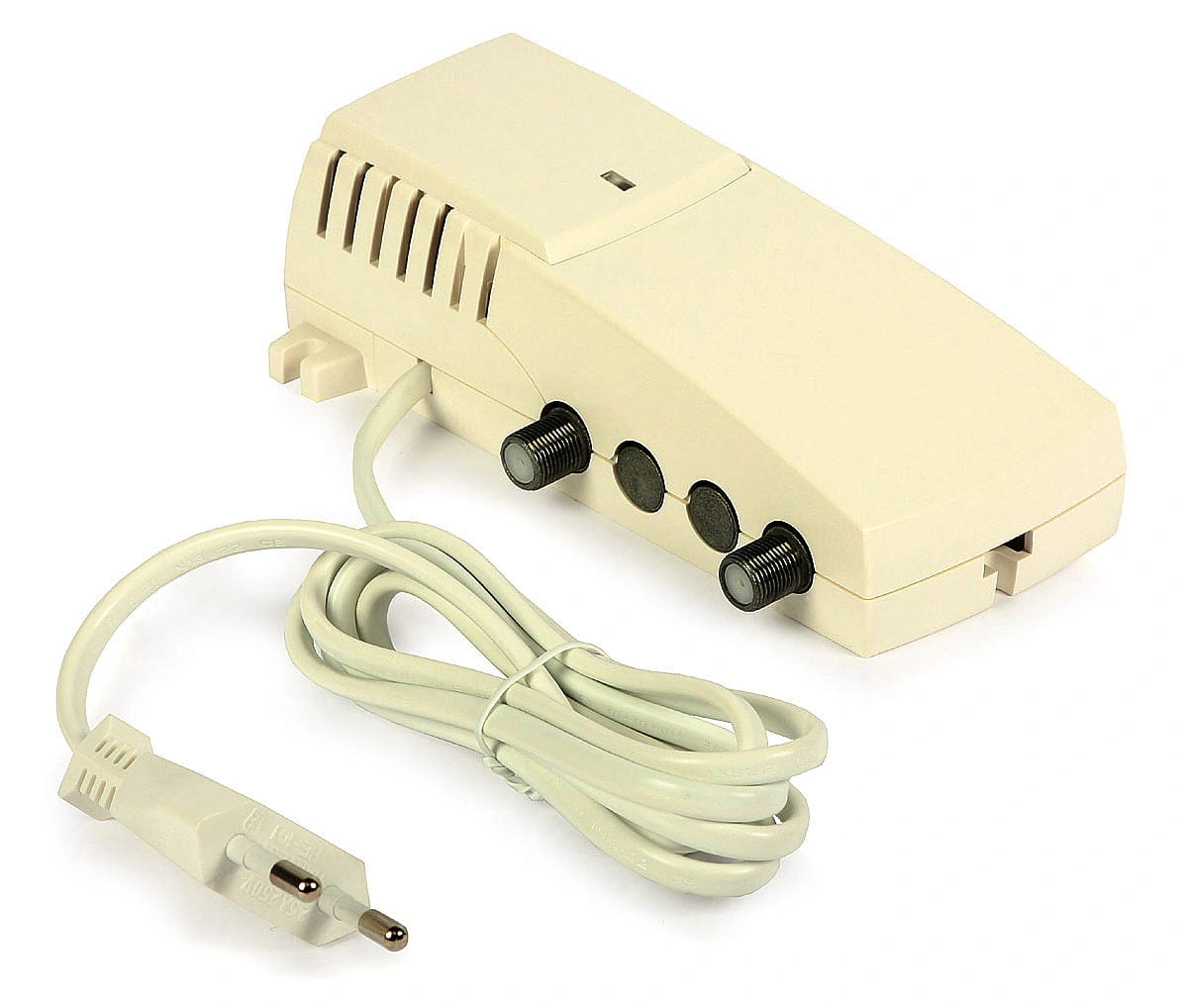

Wzmacniacz budynkowy HSA-001R6 Terra
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa do paczkomatu w 1-2 dni robocze.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
HSA-001R6 to wzmacniacz satelitarny z aktywnym torem telewizji naziemnej wyposażony w pasywny kanał zwrotny 65MHz. Jest to zatem urządzenie uniwersalne, znajdujące zastosowanie przy wzmacnianiu telewizji satelitarnej, naziemnej oraz kablowej. Ponieważ zakres częstotliwości, jakie podać można na wejście wzmacniacza wynosi 87-862 MHz oraz 950-2400 MHz, wzmacniacz ten wykorzystać można również w instalacjach multiswitchowych, gdzie problemem jest zbyt długi odcinek przewodu łączący wyjście multiswitcha z gniazdem końcowym.
Dodatkowym atutem urządzenia przy wykorzystywaniu go w instalacjach z długimi odcinkami kablowymi jest wbudowana prekorekcja charakterystyki tłumiennościowej przewodu wynosząca 7 dB dla pasma IF oraz 4 dB dla pasma telewizji naziemnej. Maksymalne wzmocnienie dla pasma IF wynosi 25dB, natomiast dla pasma telewizyjnego 18dB. Wartość wzmocnienia może być regulowana w zakresie 10 oraz 15 dB dla wyżej wymienionych zakresów częstotliwości. Maksymalny poziom wyjściowy dla IF wynosi 115dBuV (EN50083-3) oraz 110dBuV (DIN45004B) dla telewizji naziemnej. Pozwala to wykorzystać wzmacniacz zarówno w mniejszych instalacjach, jak i większych sieciach zbiorczych.
Pasmo przenoszenia dla kanału zwrotnego wynosi 5-65 MHz, przy czym tor ten jest torem biernym o tłumieniu 4dB. HSA-001R6 wyposażony jest w osobny obwód przenoszący napięcie stałe oraz sygnał DiSEqC. Możliwe jest wobec tego umieszczenie wzmacniacza zarówno między zasilaczem antenowym a przedwzmacniaczem telewizji naziemnej (maksymalnie 400mA), jak i tunerem satelitarnym oraz przełącznikiem DiSEqC.
Cechy wyróżniające:
- wzmocnienie sygnału telewizji naziemnej oraz satelitarnej
- możliwy przesył sygnału DiSEqC oraz napięcia stałego
- regulacja wzmocnienia dla każdego z torów telewizyjnych

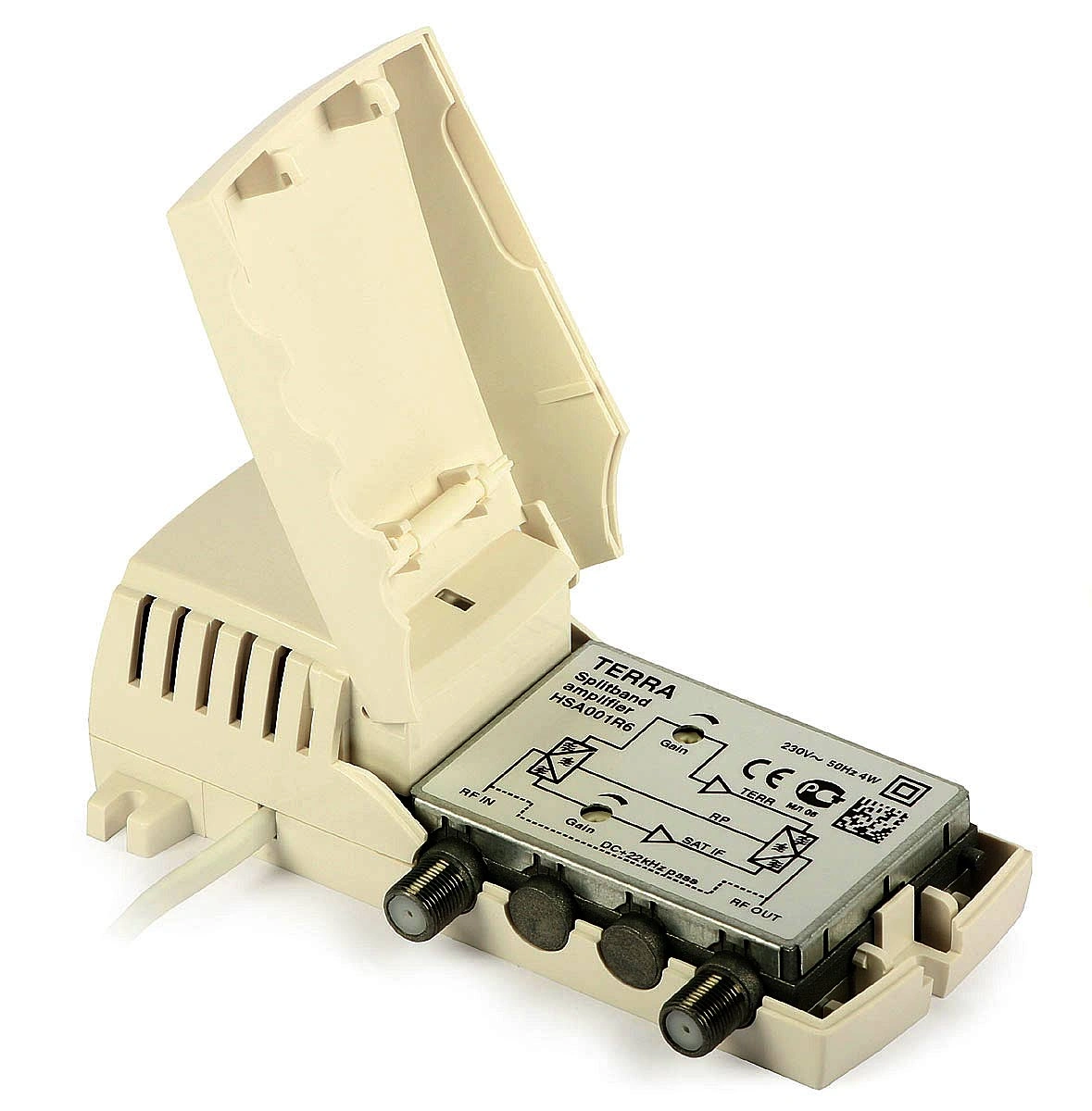

- odlewana obudowa wewnątrz kompaktowej obudowy z tworzywa sztucznego
Dane techniczne:
| Rodzaj towaru | Wzmacniacz do instalacji multiswitchowej | |
| Producent | TERRA | |
| Nazwa | HSA-001R6 | |
| Rodzaj instalacji | Instalacja indywidualna | |
| Rodzaj magistrali | Fullband | |
| Pasmo pracy | SAT | 950 - 2400 MHz |
| DVB-T/Radio | 87 - 862 | |
| Wzmocnienie | SAT | 25 dB |
| DVB-T/Radio | 18 dB | |
| Regulacja wzmocnienia | SAT | 10 dB |
| DVB-T/Radio | 15 dB | |
| Korekcja charakterystyki tłumienia przewodu | SAT | 7 dB |
| DVB-T/Radio | 4 dB | |
| Max. poziom sygnału TV naziemnej (IMD3=60dB) | 110 dBμV | |
| Max. poziom sygnału SAT (IMD3=35dB) | 115 dBμV | |
| Zasilanie | 230V AC | |
| Pobór mocy | 4W | |
| Zakres temperatur pracy | -20...+50 ºC | |
| Wymiary | 133 x 73 x 39 mm | |
| Masa | 0,36 kg | |
| Kanał zwrotny | ||
| Zakres częstotliwości | 5 - 65 MHz | |
| Tłumienie | 4 dB | |
| Tłumienie odbić | > 14 dB | |
Pliki do pobrania
HSA-001R6_DWG.pdf
86.60 kB
Rysunek techniczny
