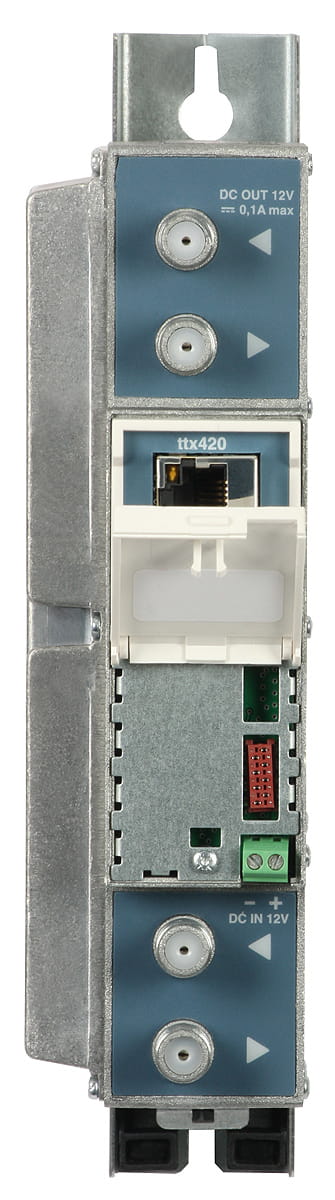

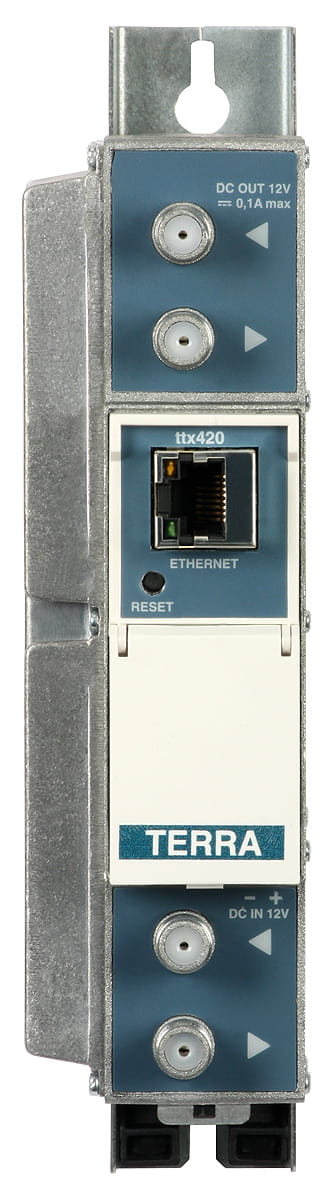

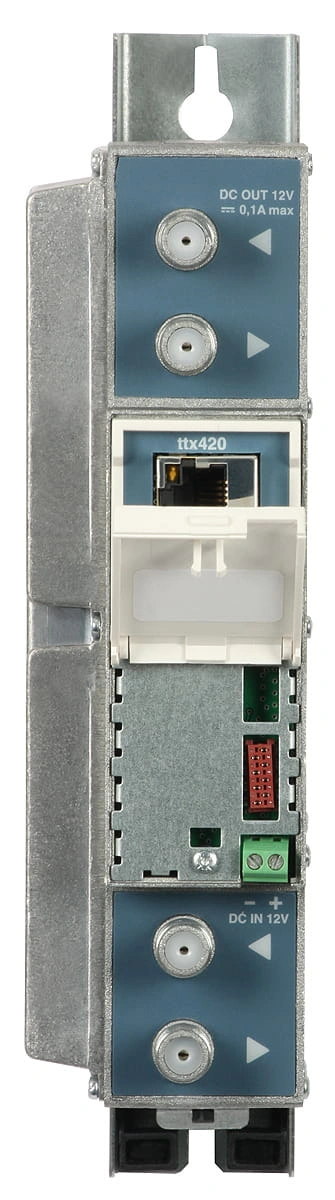

Transmodulator 2xDVB-T/T2/C TTX-420 TERRA

Uwaga: urządzenie nie zmienia typu kompresji, nie będzie odpowiednie do modulowania DVB-T2 H.265 na DVB-T H.264 (sygnał będzie zmodulowany z T2 na T ale wciąż w H.265).

Cechy wyróżniające:

• konwersja sygnałów DVB-T/T2/C do standardu DVB-T COFDM,
• konwersja całego pakietu sygnałów z dwóch multipleksów DVB-T/T2/C do 2 sąsiednich multipleksów DVB-T,
• możliwość stworzenia jednego multipleksu DVB-T z dwóch różnych multipleksów DVB-T/T2/C,
• transparentna regeneracja strumienia DVB-T - przenosi cały pakiet multipleksów DVB-T/T2/C, nie zmieniając struktury transmisji cyfrowej sygnałów,
• zmiana częstotliwości multipleksu DVB-T,
• wybór kanałów oraz filtracja niepotrzebnych usług w strumieniu cyfrowym (tryb multipleksacji),
• prosty interfejs sterowania za pomocą portu RJ-45, który znacznie upraszcza procedurę instalacji,
• zarządzanie przez Internet,
• odczytanie historii zdarzeń (logów) z panelu,
• funkcja AGC (automatyczna kontrola wzmocnienia sygnału),
• Gwarancja - 4 lata.

Transmodulator TTX-420 służy do regeneracji, zmiany częstotliwości i innych parametrów cyfrowych sygnałów DVB-T. Urządzenie umożliwia odbiór kanałów niekodowanych. Jeden panel TTX-420 odbiera cały pakiet sygnałów z dwóch multipleksów DVB-T/T2/C oraz tworzy dwa sąsiednie multipleksy DVB-T o maksymalnej przepustowości wynoszącej zgodnie ze standardem 31,68 Mbit/s. Przekłada się to w praktyce na 6 kanałów standardowej rozdzielczości SD lub 2-3 kanały wysokiej rozdzielczości HD dla każdego z multipleksów. Administrator systemu wybiera interesujące go kanały z danego multipleksu, po czym tworzy dwa multipleksy DVB-T. Istnieje możliwość stworzenia jednego multipleksu DVB-T z dwóch różnych multipleksów DVB-T/T2/C. Dokonując remultipleksacji strumieni, należy pamiętać o zachowaniu 10% marginesu bezpieczeństwa przy wyznaczaniu maksymalnej przepływności dla całego multipleksu (przy optymalnych ustawieniach przepływność multipleksu nie powinna przekraczać 29Mbit/s) - tryb multipleksacji. Dostępny na wyjściu cyfrowy sygnał DVB-T COFDM dostarczany do odbiorników końcowych – najczęściej z wykorzystaniem rozgałęźników/odgałęźników. Rozwiązanie takie sprawdza się najlepiej w nowoczesnych instalacjach hotelowych, dystrybuujących wysokiej jakości programy, w tym kanały wysokiej rozdzielczości HD.

Transmodulator TTX-420 znajduje zastosowanie w sytuacji kiedy poziom błędów (wysoka bitowa stopa błędów BER oraz niski współczynnik błędu modulacji MER) w sygnale bezpośrednio za anteną jest wysoki i zastosowanie wzmacniaczy kanałowych, czy przemienników częstotliwości okazuje się nieskuteczne i nie pozwala na dystrybucję sygnału w instalacji zbiorczej. Problem taki występuje na obszarach o słabym pokryciu sygnałem telewizji naziemnej.

Transmodulator TTX-420 pełni funkcję regeneratora sygnału DVB-T/T2/C poprawiając jego jakość. Proces ten polega na odebraniu sygnału DVB, demodulacji do strumienia transportowego, a następnie ponownej modulacji COFDM na wybranym multipleksie (funkcja przemiennika). Współczynnik błędu modulacji MER na wyjściu urządzenia przekracza 38 dB i umożliwia dystrybucję sygnałów cyfrowych w najbardziej rozległych instalacjach.

Urządzenie pracować może w dwóch trybach:

• tryb transparentny, w którym przychodzący na wejście strumień transportowy nie podlega żadnym modyfikacjom i podawany jest bezpośrednio na modulator COFDM - brak filtrowania PID-ów,
• tryb multipleksacji, w którym urządzenie poddaje analizie pojawiający się na wejściu strumień transportowy: dokonuje pomiaru przepływności bitowej, aktualizuje tablice SI; możliwa jest filtracja serwisów.

Do zaprogramowania TTX-420 nie jest wymagany żaden programator a konfiguracja modułu odbywa się z poziomu przeglądarki internetowej poprzez port RJ-45.

Dużą zaletą prezentowanego rozwiązania jest możliwość integracji transmodulatora z innymi elementami, w szczególności:

• streamerami IPTV - umożliwiają dystrybucję i zarządzanie ofertą telewizji satelitarnej, naziemnej oraz kablowej DVB poprzez sieć Ethernet (LAN) bazującej na skrętce komputerowej,
• transmiterami optycznymi - transmisja sygnałów telewizyjnych przy wykorzystaniu medium światłowodowego,
• urządzeniami dedykowanymi do odbioru i obróbki sygnałów telewizyjnych (wzmacniacze kanałowe i szerokopasmowe, modulatory analogowe i cyfrowe).

Na zamówienie dostępne są również transmodulatory DVB-T/T2/C--> DVB-C (QAM):

• Transmodulator DVB-T/T2/C - 2xDVB-C (QAM) TTQ-420C z podwójnym gniazdem CI TERRA
• Transmodulator DVB-T/T2/C - 2xDVB-C (QAM) TTQ-420 FTA TERRA

Uwaga: urządzenie nie zmienia typu kompresji, nie będzie odpowiednie do modulowania DVB-T2 H.265 na DVB-T H.264 (sygnał będzie zmodulowany z T2 na T ale wciąż w H.265).

Specyfikacja techniczna:
