Kod producenta: SUG-24VAC
Kod produktu: EWMR00003
Ogranicznik przepięć zasilania SUG-24VAC
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa do paczkomatu w 1-2 dni robocze.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis

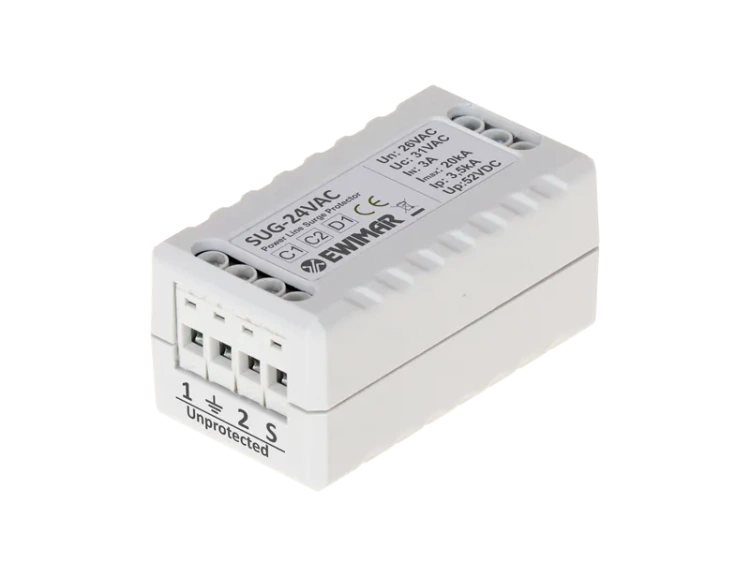

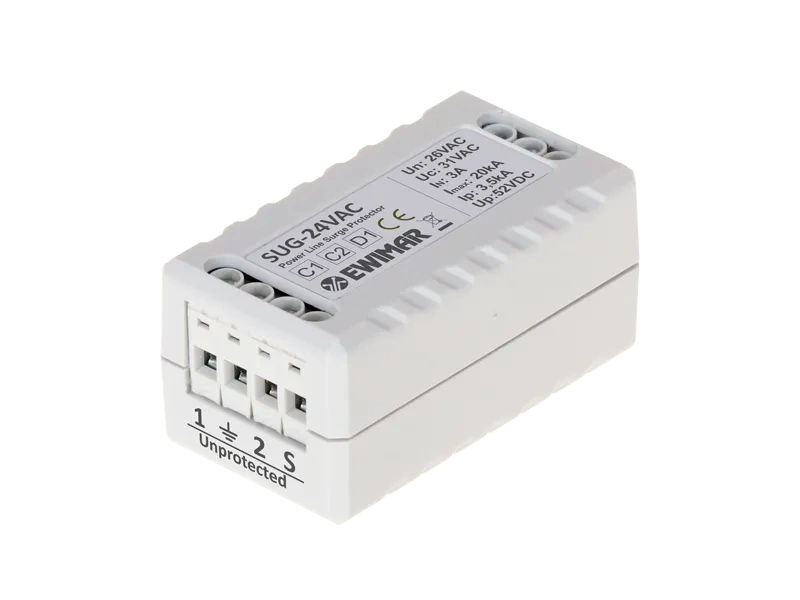

SUG-24VAC jest miniaturowym zabezpieczeniem przeciwprzepięciowym, przeznaczonym do ochrony przed wyładowaniami atmosferycznymi urządzeń elektronicznych, zasilanych napięciem przemiennym z transformatorów 24V lub napięciem stałym 36V.
Wybrane cechy:
- 2-stopniowa ochrona przed przepięciem
- Znamionowe napięcie pracy 24V AC lub 36V DC
- Chroniony obwód ekranu
- Prąd znamionowy do 3A
- Mała rezystancja szeregowa
Możliwość przesyłania prądu do 3A umożliwia zastosowanie do większości instalacji automatyki przemysłowej, automatyki budynków oraz systemów ochrony mienia.
Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia ich przy dużych impulsach udarowych oraz chwilowych przeciążeniach prądowych. Dzięki małym gabarytom nie zajmuje dużo miejsca i może być ukryty w niedużych obudowach lub puszkach elektrycznych.
Urządzenie posiada 2 chronione tory zasilania i dodatkowo chroniony obwód ekranu. Rozwiązanie to może być wykorzystane do instalacji, gdzie konieczne jest ekranowanie zasilania przed zakłóceniami elektromagnetycznymi.
Produkt przeznaczony jest do instalacji zalecany jest do montażu na granicy stref LPZ0 a LPZ1 lub wyższych. Może być wykorzystany wyłącznie do przesyłania napięcia przemiennego 24V AC 50Hz lub 60Hz lub do napięcia stałego 36V DC, bez składowej zmiennej w postaci szybkich transmisji danych. Podłączany jest pomiędzy źródło zasilania (transformator) a urządzenie odbiorcze.
Uproszczony schemat wewnętrzny
W celu zapewnienia właściwej ochrony przeciwprzepięciowej, zalecane jest zastosowanie ograniczników na dwóch końcach linii zasilającej oraz ich prawidłowe uziemienie.
Zabezpieczenie przeciwprzepięciowe linii zasilającej 24V AC
Zabezpieczenie linii pomiarowej 36V DC z ekranowaniem przewodu
Dane techniczne:
| Ilość chronionych torów | 3 |
| Złącze wejściowe / wyjściowe | Śrubowe |
| Napięcie znamionowe DC (Un) | 36V |
| Napięcie maksymalne DC (Uc) | 43V |
| Napięcie znamionowe AC (Un) | 26V |
| Napięcie maksymalne AC (Uc) | 31V |
| Prąd znamionowy (In) | 3A |
| C1: Prąd wyładowczy linia-linia 8/20µs (In) | 0,25kA |
| C2: Prąd wyładowczy linia-ziemia 8/20µs (In) | 10kA |
| C2: Maksymalny prąd wyładowczy linia-ziemia 8/20µs (Imax) | 20kA |
| D1: Maksymalny prąd piorunowy 10/350µs (Iimp) | 3,5kA |
| Poziom ochrony 1kV/µs (linia-linia) Up | 50V DC |
| Rezystancja szeregowa | ~70Ω / linię |
| Wymiary | 57 x 32 x 28 (mm) |
| Sposób montażu | Obudowa wolnostojąca |
| Sposób uziemienia | Przewód |
| Szczelność obudowy | IP20 |
| Temperatura pracy | -40°C~80°C |
Dane techniczne
Gwarancja
- Gwarancja 36 miesięcy
Pliki do pobrania
sug-24vac-karta-katalogowa.pdf
261.99 kB
Karta katalogowa producenta SUG-24VAC
sug-24vac-deklaracja-zgodnosci.pdf
247.18 kB
Deklaracja zgodności SUG-24VAC
Zaloguj przez Google
