Opis

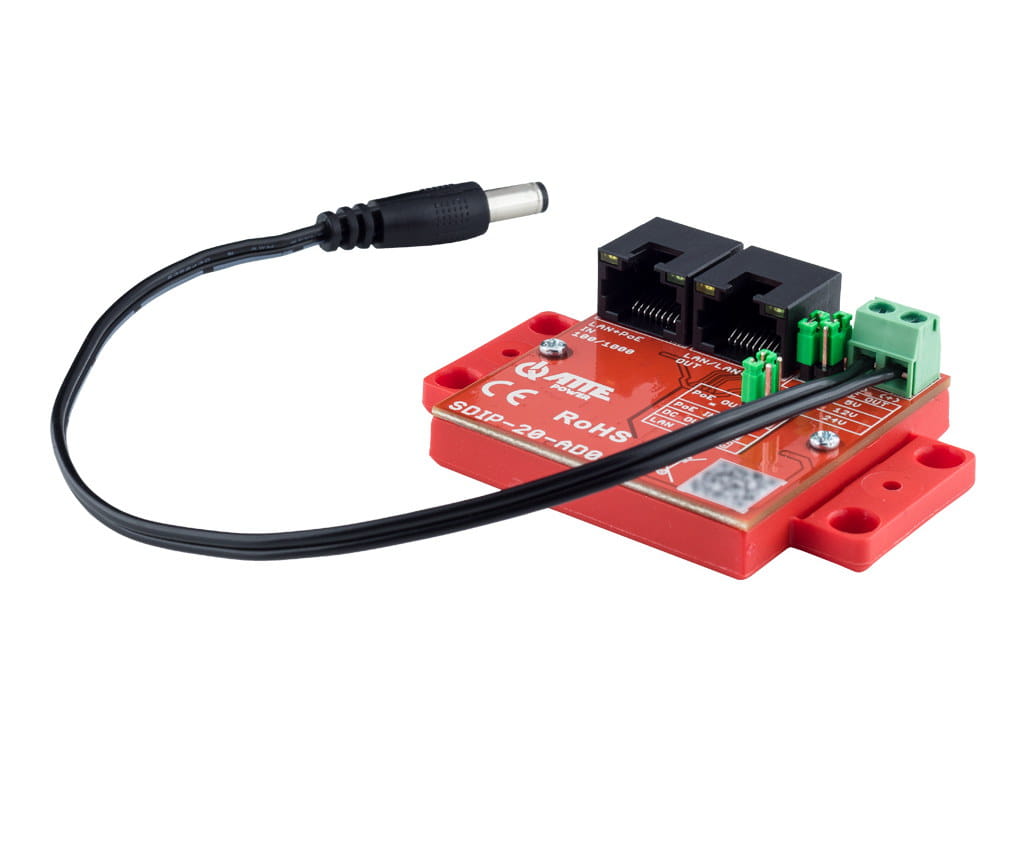

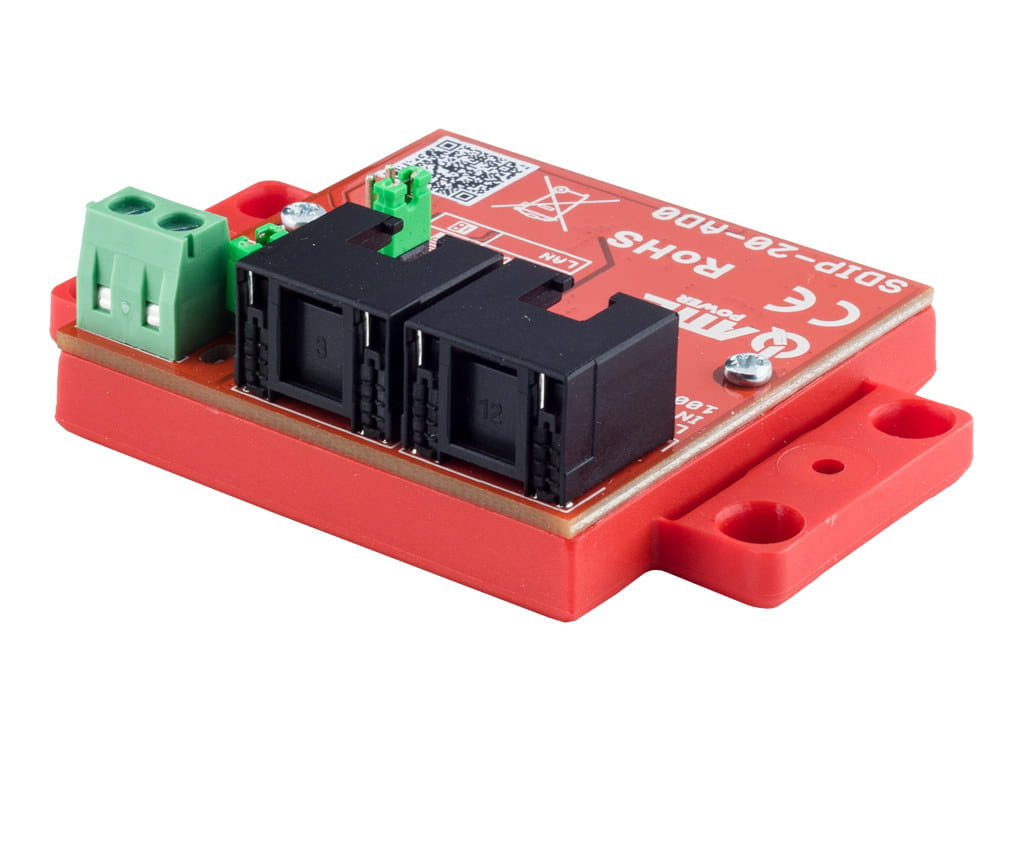

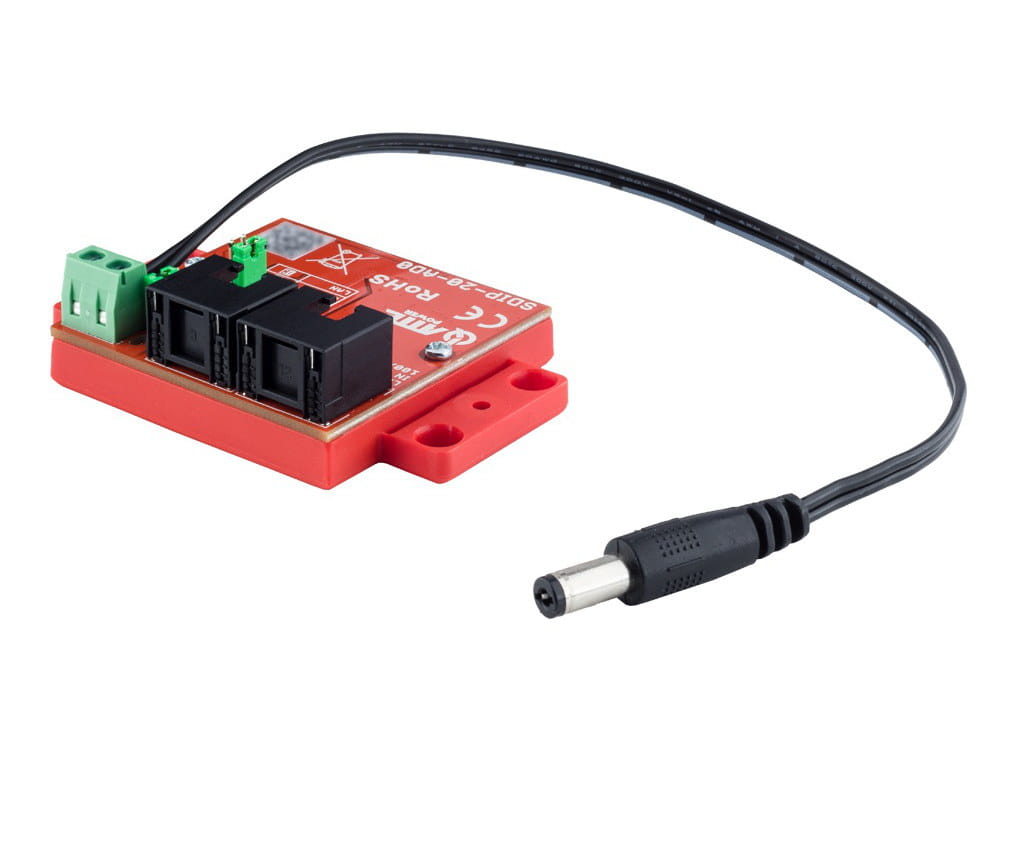

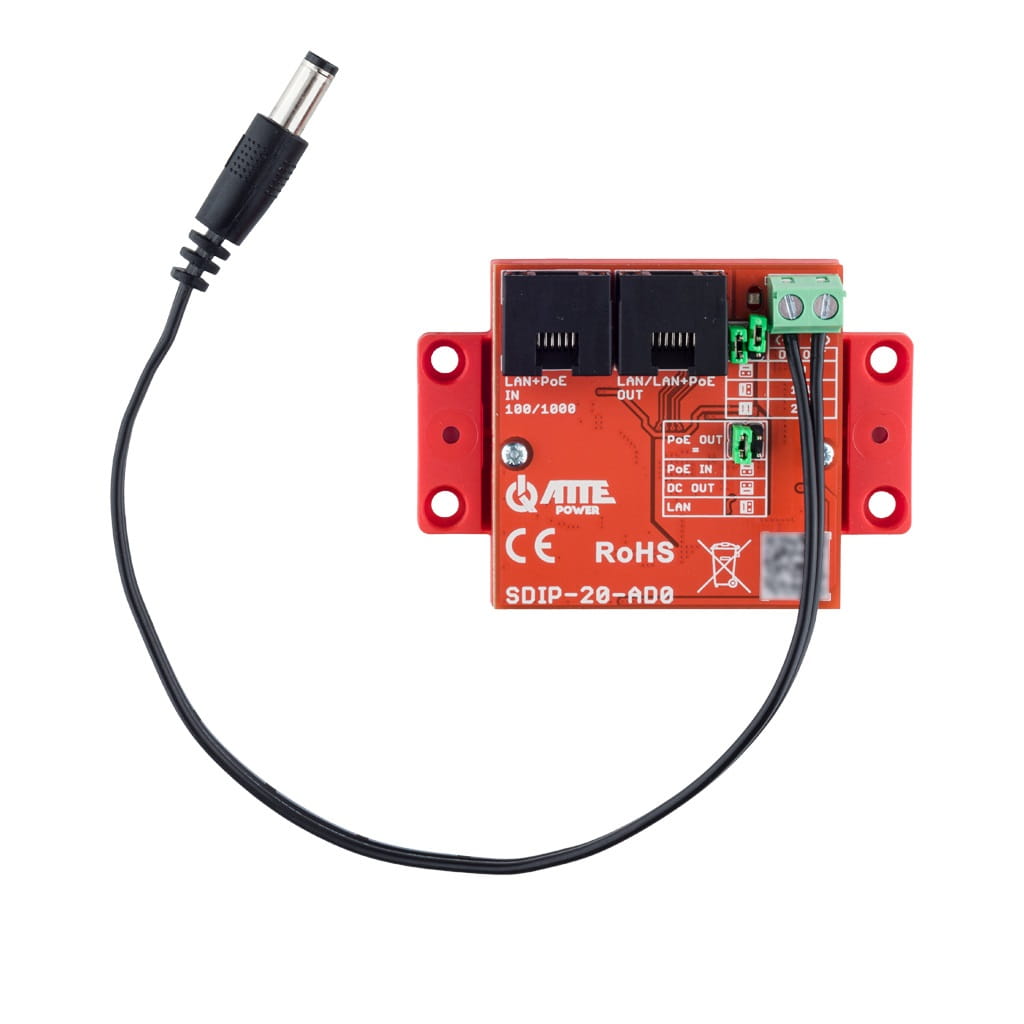

Adapter PoE Gigabit Ethernet obniżający napięcie Vout 5V/12V/24V, Pout max 20W 802.3at/af oraz PASSIVE
Adapter SDIP-20-AD0 przeznaczony jest do zasilania dodatkowych urządzeń poprzez linię PoE lub obniżenie napięcia PoE obecnego we wtyku RJ45 przy przepustowości 10/100/1000Mbps.

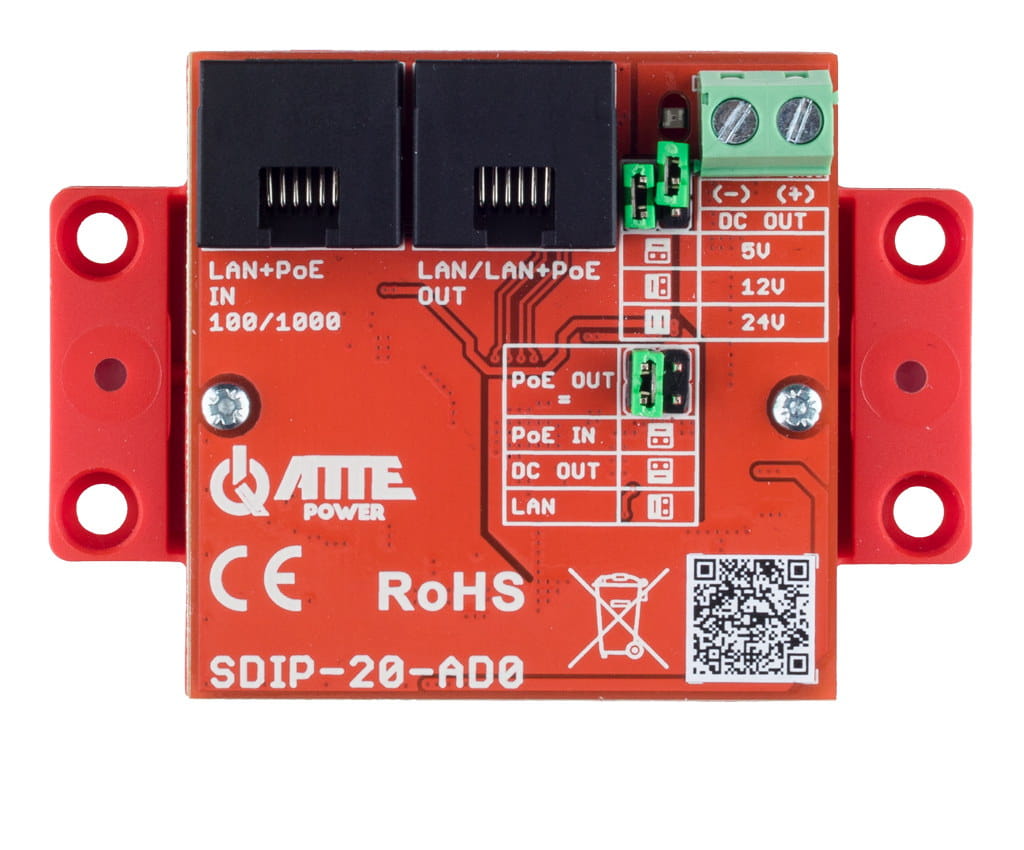

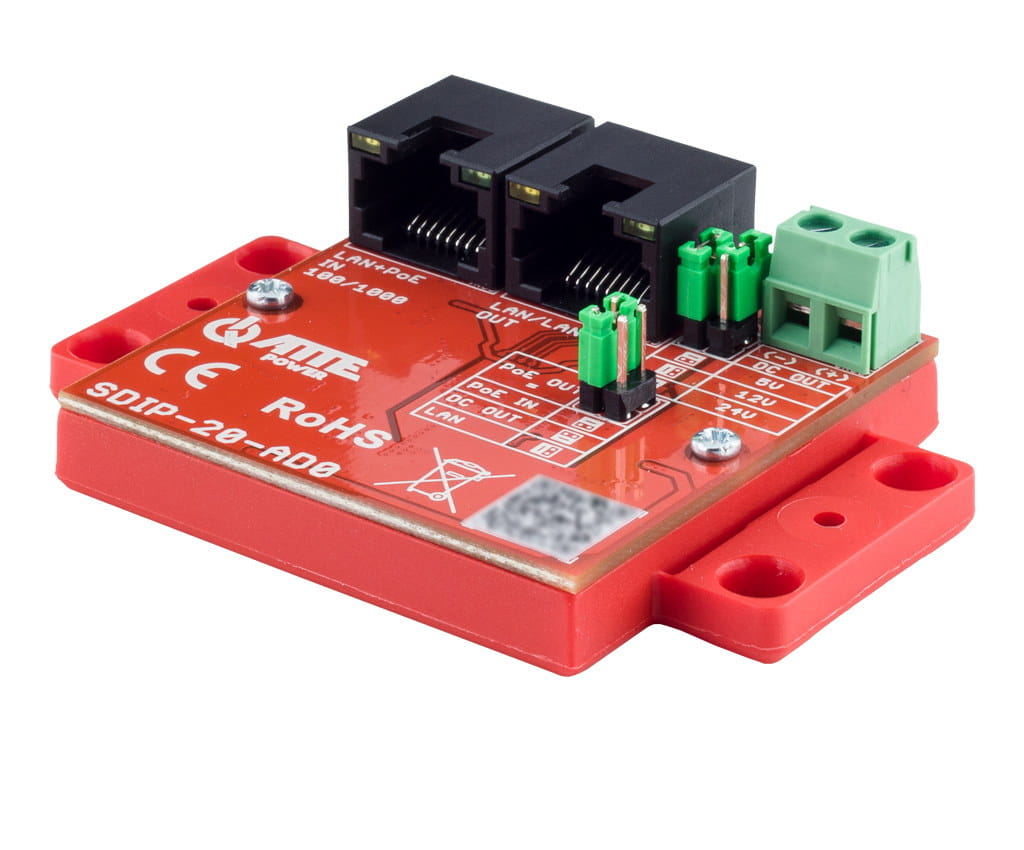

Odpowiednie kombinacje zworek pozwalają na wybór właściwej konfiguracji zasilania POE na wyjściu jak i poziomu napięcia wyjściowego z przetwornicy.
Jeden zestaw zworek pozwala wybrać wartość napięcia wyjściowego DC przetwornicy na poziomie 5V, 12V lub 24V.
Drugi zestaw zworek odpowiada za konfigurację zasilania dostępnego w porcie wyjściowym LAN. Pozwala na przeniesienie na wyjście zasilania PoE z wejścia, obniżeniu napięcia PoE do ustawionego zworkami w przetwornicy lub wyłączeniu zasilania i pozostawieniu tylko transmisji LAN.
Adapter jest przeznaczony do współpracy ze switchem PoE pracującym w standardzie 802.3at/af lub PoE PASSIVE.

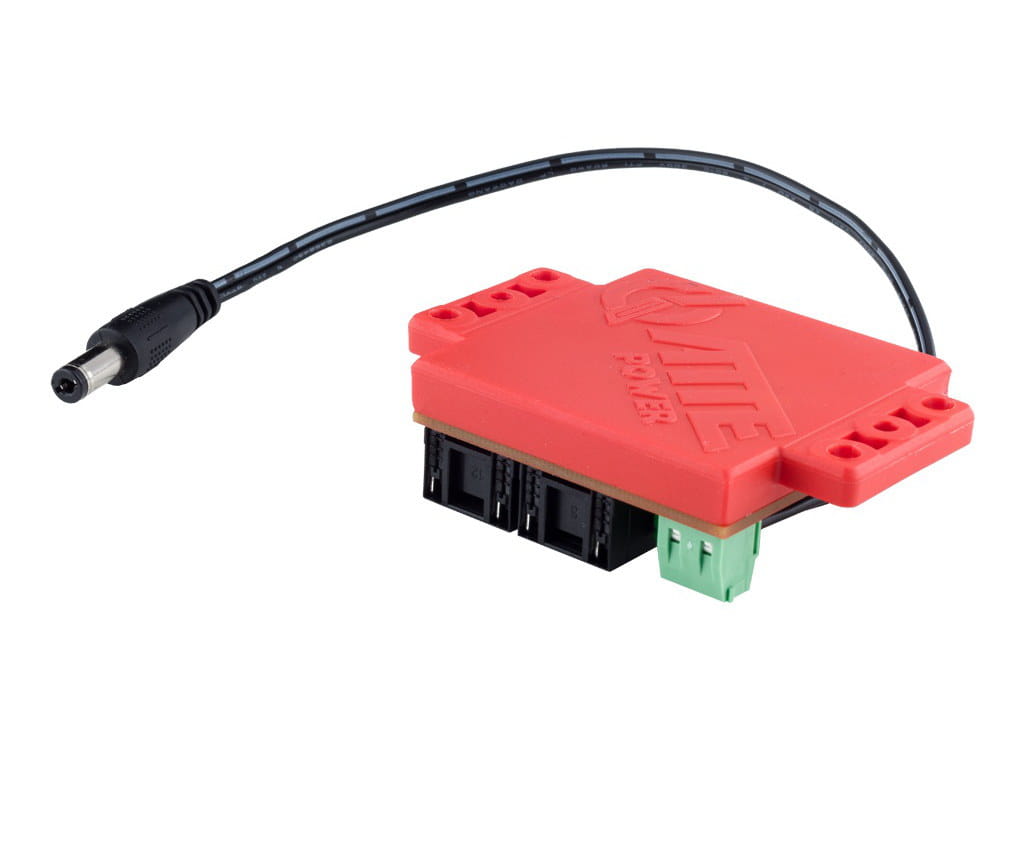

Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach. Dodatkowe kołki montażowe lub adapter pozwalają na montaż w obudowach ABOX lub na szynie TH35.
NAJWAŻNIEJSZE CECHY:
- port wejściowy jak i wyjściowy zapewniają transmisję LAN (LAN + PoE) z prędkością 1000 Mbps
- w jednym urządzeniu łączymy funkcjonalności całej rodziny przetwornic serii ASDC-12-xx-HS
Uwagi instalacyjne:
- Sumaryczna moc pobierana przez podłączone do adaptera odbiorniki nie może przekroczyć budżetu mocy oferowanego przez switch zasilający.
- Przed podłączeniem odbiornika należy się upewnić jaki jest właściwy poziom napięcia PoE oraz na których parach powinno zostać podane zasilanie.
- Przed podłączeniem odbiorników PoE PASSIVE (np. anteny WiFi) upewnij się, że wartość napięcia oraz polaryzacja na pinach RJ45 switcha lub adaptera zasilającego są zgodne z wartościami dopuszczanymi przez odbiornik.
- Podanie niewłaściwego napięcia zasilającego, błędnej polaryzacji lub dobór złych par zasilających może skutkować niestabilną pracą lub w niektórych przypadkach uszkodzeniem urządzenia.
Dane techniczne:
| Obsługiwane zasilacze PoE: |
|
| Złącza: |
|
| Napięcie wyjściowe: |
|
| Moc wyjściowa DC OUT: | max. 20W |
| Napięcie wejściowe: |
|
| Zabezpieczenia: | Zabezpieczenie przeciążeniowe przetwornicy 2A z auto powrotem |
| Sygnalizacja: | LED czerwona - obecność napięcia wyjściowego |
| Konstrukcja obudowy: | Podstawa montażowa uniwersalna, kołki montażowe, szyna TH35 z dodatkowym uchwytem, możliwość przykręcenia do płaskiej powierzchni |
| Stopień ochrony: | IP20 |
| Zakres temperatur pracy: | -25°C ... +50°C |
| Wymiary: | 51 x 51 (73)x 21 mm |
| Waga: | 0,031 kg |
