Zestaw odciągów do masztu kratowego MK-1.5/ODC-1
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa w 1 dzień roboczy, paczka do 30kg
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Komplet odciągów do wykonania pierwszego poziomu odciągowego dla konstrukcji wieloelementowych wykonanych z segmentów MK-1.5. Odciągi są przeznaczone do montażu pomiędzy 4 a 5 elementem kratowym.

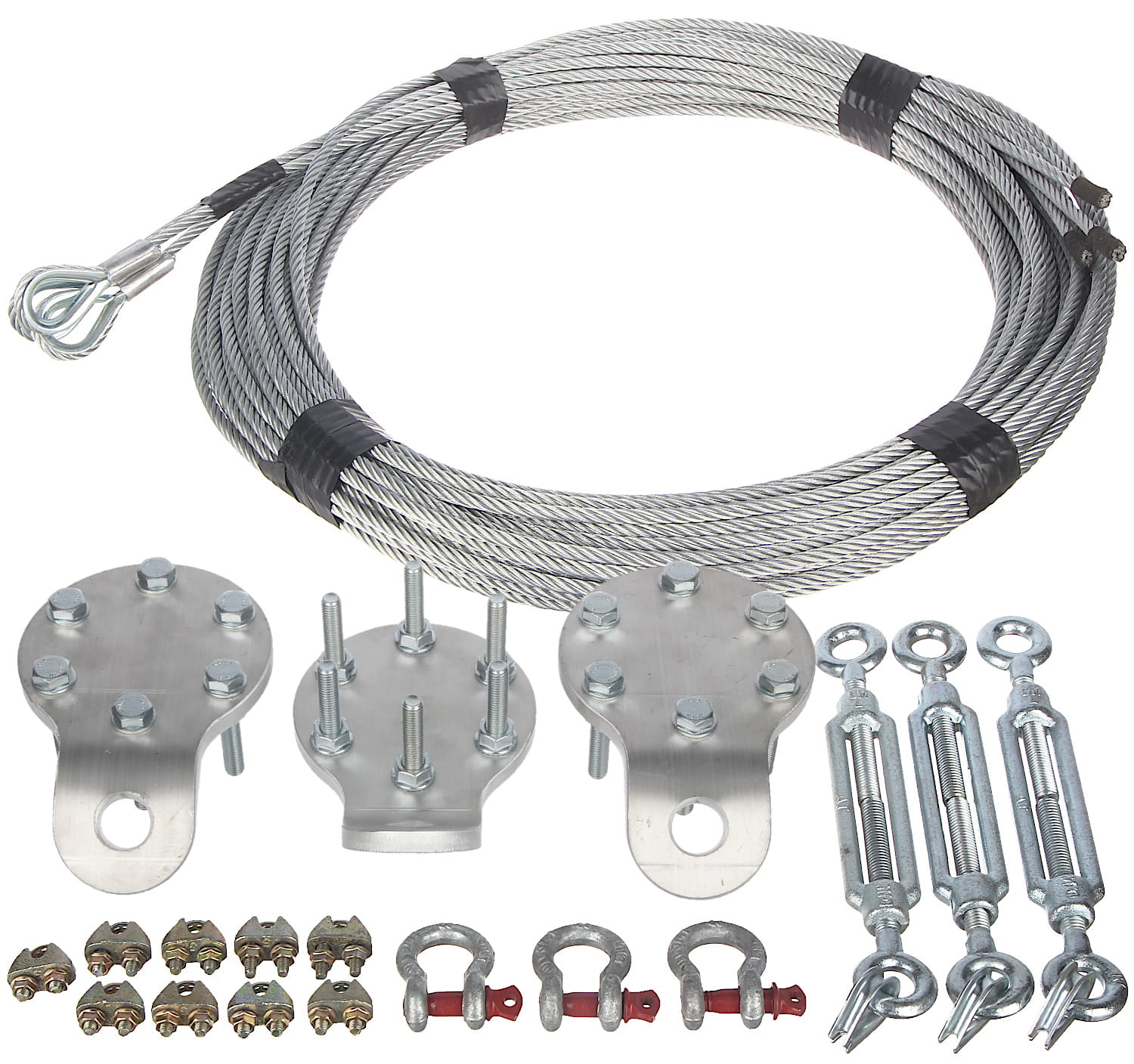

Zawartość zestawu:

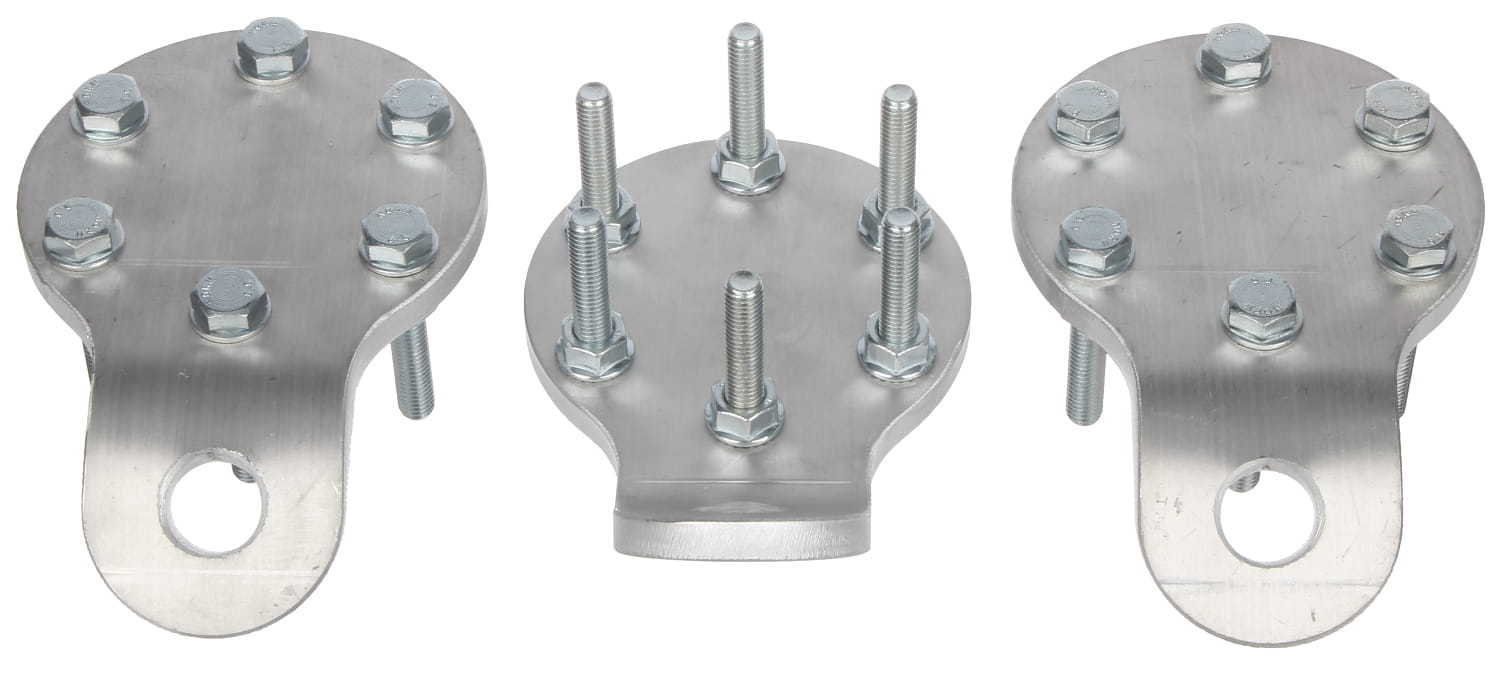

- 3x Kołnierz,
- 18x Śruba M8x40 z nakrętką,
- 6x Kausza na linę ø5mm,

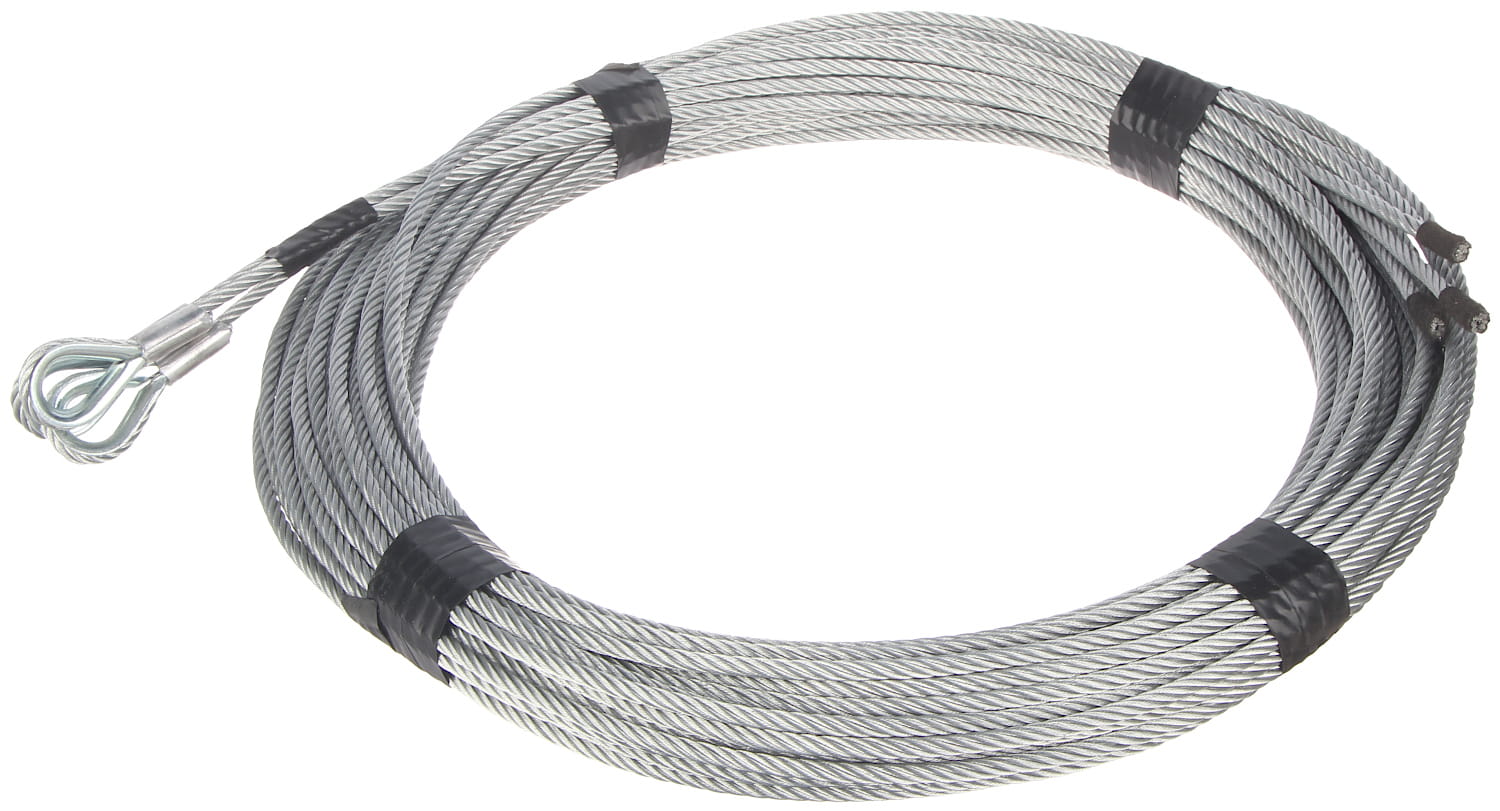

- 3x Lina stalowa ø5mm, 12m - zakuta z jednej strony, z zapasem,

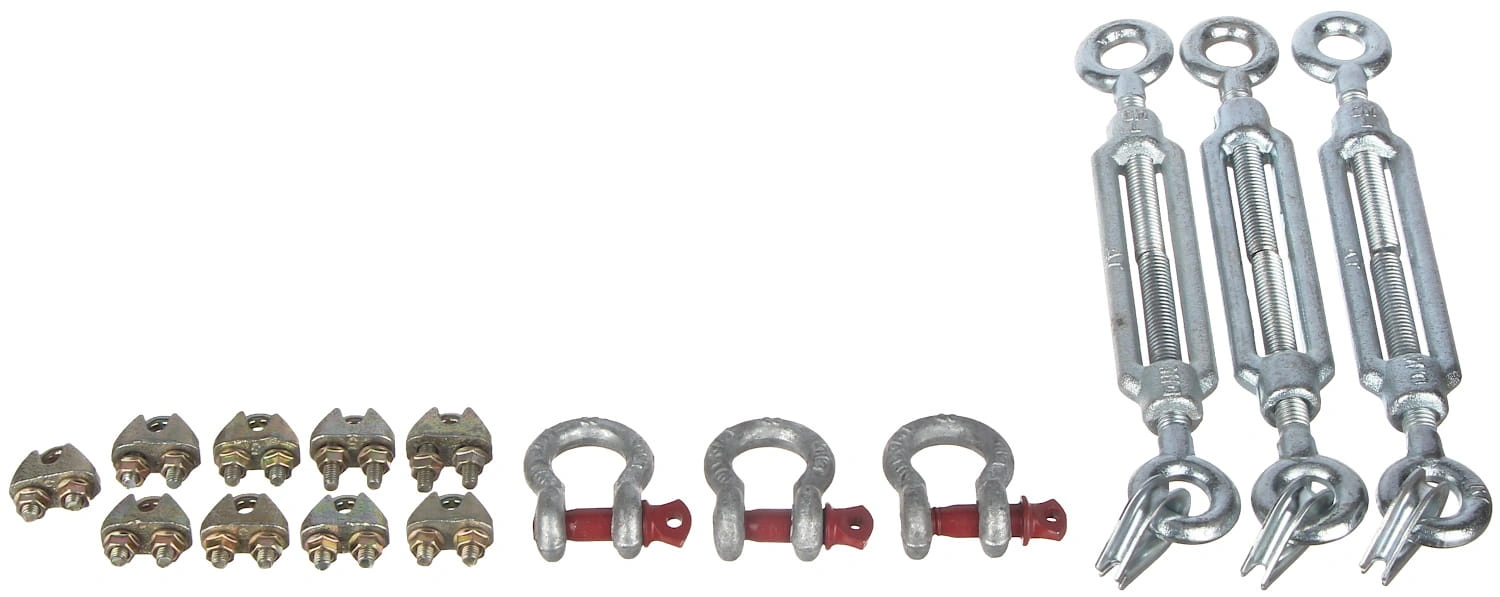

- 9x Zacisk do liny ø5mm ,
- 3x Szekla 0,75T,
- 3x Śruba rzymska M10 oko-oko.
Procedura łączenia:
- Kołnierz skręcamy pomiędzy 2 sekcjami masztu MK-1.5 (pomiędzy 4 a 5 elementem kratowym).
- Przez otwór mocujący w kołnierzu przekładamy szeklę przetyczką w stronę masztu.
- Do szekli mocujemy linę odciągową zakutym końcem (tam gdzie jest obstalowana kausza).
- Wolny koniec liny (ten bez kauszy) przekładamy przez kauszę założoną na śrubę rzymską.
- Wolny koniec śruby rzymskiej kotwimy poprzez oko do fundamentu (element mocujący zależny od kotwienia - po stronie klienta).
- Wybieramy luz na linie, zakładamy 3 zaciski linowe i dokręcamy. Należy przy tym pamiętać żeby pierwszy zacisk "na luźno" ściągnąć jak najbliżej kauszy - tak by lina przylegała ładnie po całym obwodzie i dopiero dokręcić. Nie wybranie luzu może skutkować zsunięciem się liny z kauszy i niepoprawnym działaniem połączenia lub w długiej perspektywie przetarciem się liny. Zaciski oddalamy od siebie o około 30cm, a pozostały zapas liny obcinamy lub buchtujemy - gdyż może się przydać przy zmianie lub przesunięciu punktów kotwienia masztu.
- Procedurę kończymy wybierając pozostały luz śrubą rzymską do lekkiego napięcia liny (około 100kg siły maksymalnie). Znaczne przekroczenie napięcia liny może doprowadzić do deformacji na stopie zawiasowej masztu (stalowy trójkąt), lub zerwać gwinty na hakach/kotwach stalowych w fundamencie.
Zestaw został zaprojektowany z uwzględnieniem poprawki na długoterminową korozję liny - siła zrywająca dla nowego zestawu wynosi 800kg na jedną linę.
Dane techniczne:
| Zastosowanie: | MK-1.5 |
| Długość linki: | 3 x 12 m |
| Średnica linki: | 5.5 mm |
| Grubość kołnierza: | 8 mm |
| Waga: | 5.61 kg |
Dane techniczne
Gwarancja
- Gwarancja 36 miesięcy
