Zestaw konwerterów xCOAX4-SET ATTE

Za zakup produktu otrzymasz 6000 pkt.

Dowiedz się więcej o programie lojalnościowym.

662,97 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

Dostępny

Czas wysyłki: 1 dzień roboczy

Dostawa

od 0,00 zł - Przesyłka kurierska DPD (Polska)

Przesyłka kurierska DPD - darmowa przesyłka od kwoty 500 zł, ubezpieczona, termin doręczenia 1-2 dni robocze, maksymalna waga 1 paczki - 31,5kg.

Dostawa

Koszty dostawy

Zapytaj o produkt

Udostępnij

Opis

xCOAX4-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE poprzez typowy kabel koncentryczny wykorzystywany w monitoringu analogowym.

Urządzenia umożliwiają montaż kamer IP PoE w miejscach, gdzie wymiana istniejącego okablowania koncentrycznego jest niemożliwa bądź nieopłacalna. Moduł xCOAX4-SW zasila się z dowolnego switcha PoE (port RJ45) i za pośrednictwem kabla koncentrycznego, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu xCOAX4-CAM. Kamerę IP lub dowolne urządzenie sieciowe można dołączyć do portu RJ45 modułu xCOAX4-CAM na końcu linii.

Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER. Dla poprawnego zasilania odbiorników PoE napięcie musi być wyższe niż 44V DC.

Maksymalna odległość transmisji danych oraz zasilania PoE jest zależna długości i przekroju zastosowanych przewodów oraz jakości zastosowanych złącz BNC. Duży wpływ na stabilność transmisji ma obecność innych przewodów w trasie kablowej oraz dodatkowe połączenia pośrednie. Maksymalna długość przewodu koncentrycznego to 1000m. W przypadku niskiej jakości przewodu prędkość transmisji może zostać obniżona do 10Mbps co zostanie zasygnalizowane diodą na obudowie.

Najważniejsze cechy i funkcje:

zasięg transmisji poprzez kabel koncentryczny do 1000m z prędkością 10/100Mbps
odporność na zakłócenia i funkcja watchdog w torze COAX
możliwość zasilania ze switcha PoE 802.3at/af, PoE PASSIVE (xCOAX4-SW) oraz poprzez złącza śrubowe napięciem 10-58VDC
możliwość zasilania odbiorników PoE 802.3at/af lub PoE PASSIVE do 90W (przy wykorzystaniu wszystkich 4 par skrętki do zasilania)
bardzo niski pobór mocy - 1,35W cały tor
niewielkie rozmiary modułów
wyraźna, optyczna sygnalizacja stanu zasilania oraz transmisji danych
łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów

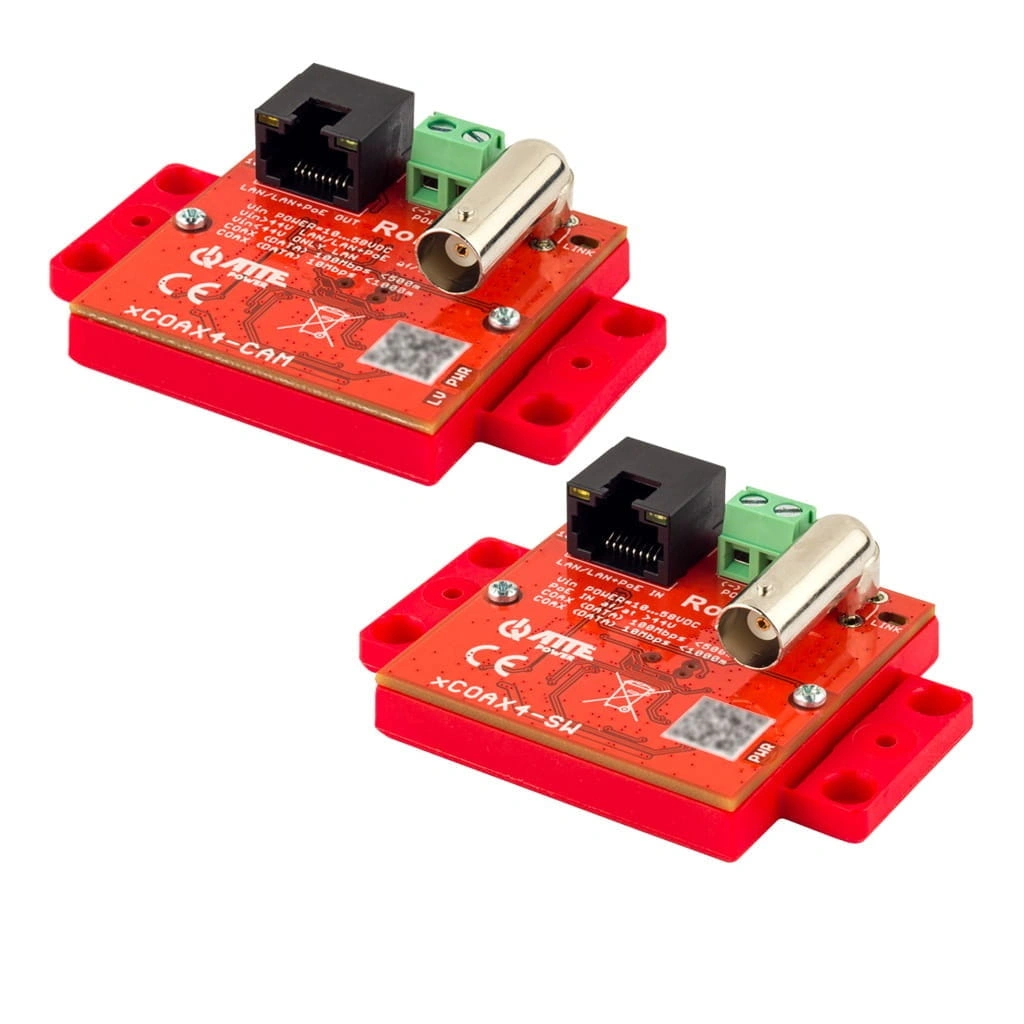

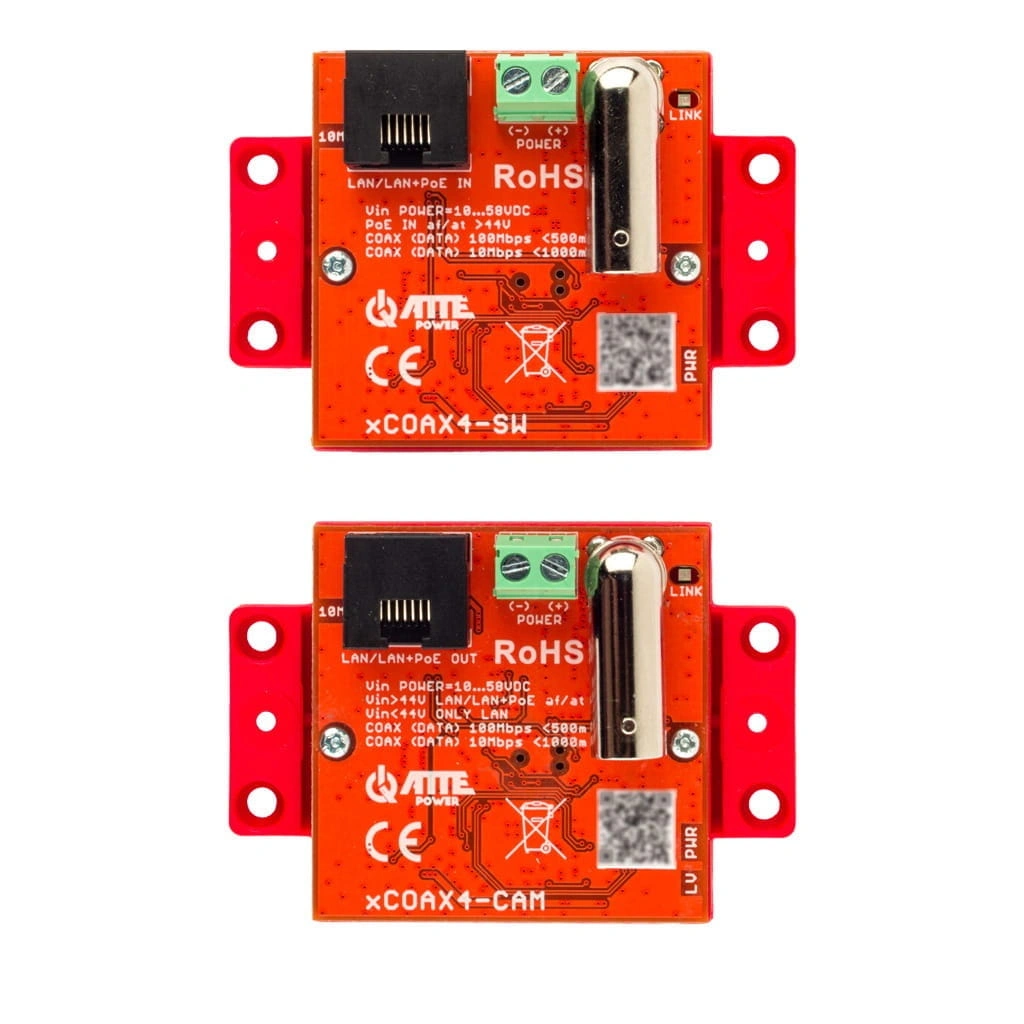

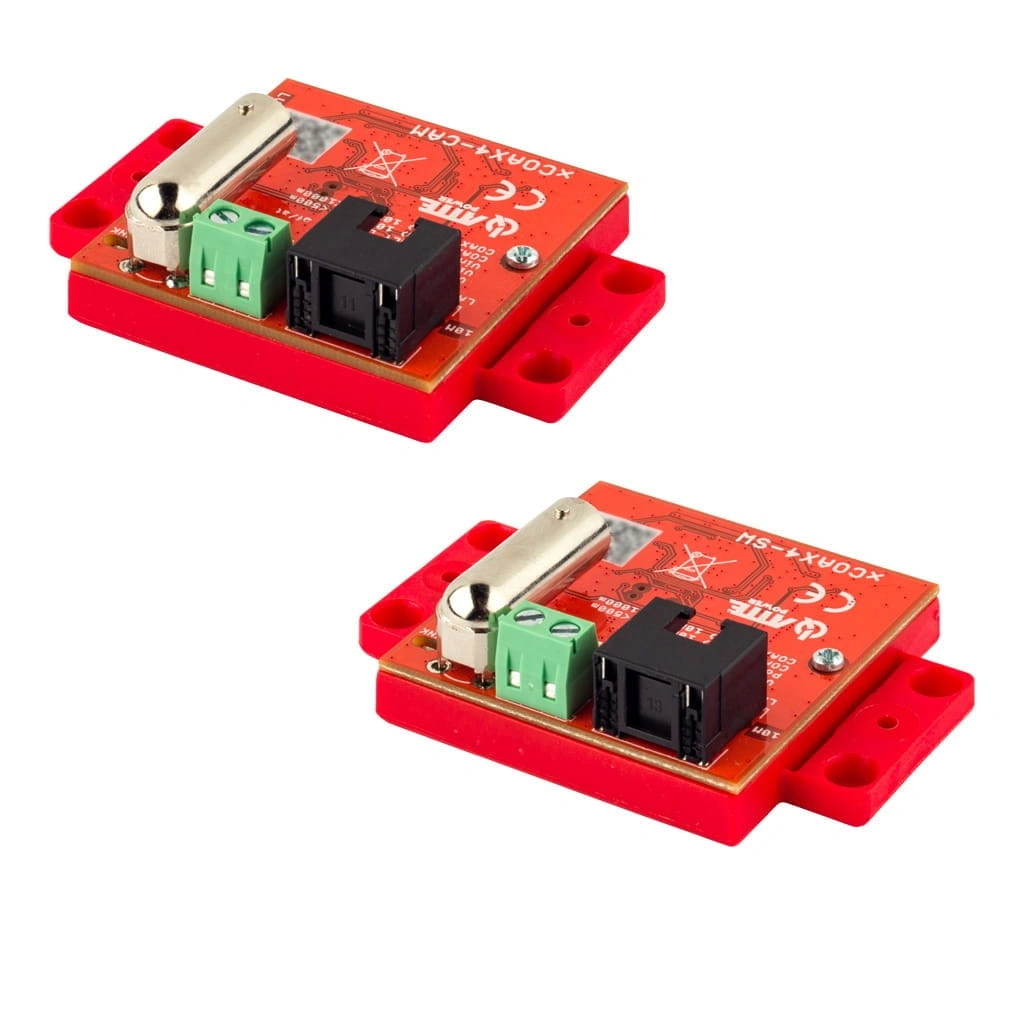

W skład zestawu wchodzą:

xCOAX4-SW
xCOAX4-CAM

Urządzenia po podaniu zasilania i poprawnym podłączeniu przewodów nawiązują komunikację z prędkością 100Mbps. Jeżeli nie uda się ustanowić stabilnego połączenia prędkość transmisji zostanie obniżona do 10Mbps. Zostanie to zasygnalizowane zapaleniem diody.

Jeżeli nie udało się ustanowić połączenia należy zweryfikować jakość złączy BNC na końcach toru XCOAX. Dodatkowe połączenia oraz rozgałęzienia toru XCOAX mogą uniemożliwiać nawiązanie stabilnej transmisji. Należy zweryfikować ich poprawność i usunąć niepotrzebne.

LED LV zatrzaskuje się i sygnalizuje spadek napięcia na odbiorniku XCOAX-CAM poniżej 44V DC. Można ją zresetować poprzez zdjęcie i ponowne podania zasilenia. Jej zapalenie sygnalizuje konieczność zweryfikowania poprawności zasilania zestawu. Spadek napięcia poniżej 44V DC może stanowić przyczynę niestabilnej pracy lub uniemożliwi uruchomienie po restarcie odbiorników PoE podłączonych do XCOAX-CAM.

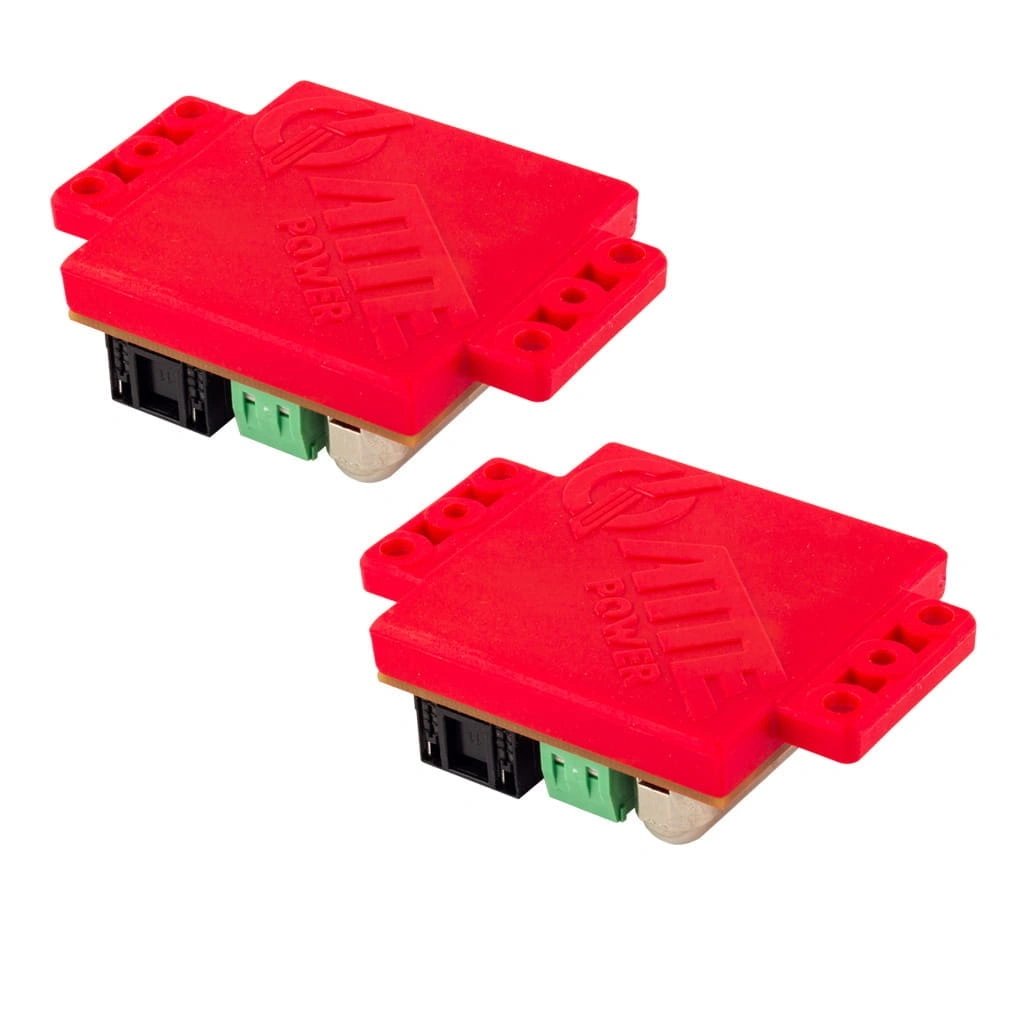

Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach np. w podstawie kamery lub puszce instalacyjnej.

Najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej. Przy zastosowaniu dodatkowego adaptera można urządzenie zainstalować na szynie TH-35.

Obudowa pozwala na montaż na kilka sposobów:

"tradycyjnie" z użyciem kołków montażowych na rastrze 10.8 jaki jest we wszystkich obudowach ABOX
poprzez przykręcenie wkrętem przez dodatkowe otwory do dowolnej płaskiej powierzchni
z zastosowaniem blachy montażowej ADD-RACK2U1 lub ADD-RACK2U2
z zastosowaniem dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35

Dane techniczne:

Długość przewodu koncentrycznego:	do 1000 m
Długość kabla sieciowego LAN:	do 100 m
Sygnalizacja pracy:	LED w złączach RJ45: zasilanie urządzenia / link i transmisja danych w torze LAN
Sygnalizacja:	link i transmisja danych w torze COAX / Dioda sygnalizacyjna Low Voltage
Złącza:	RJ-45 oraz BNC (żeńskie)
Zakres temperatur pracy:	-25°C...+65°C
Wymiary (S x W x G):	51 x 51 (73) x 23 mm
Waga:	0,06 kg
Stopień ochrony:	IP20
Konstrukcja obudowy:	uniwersalna podstawa montażowa
Montaż:	kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK

Gwarancja

Gwarancja 24 miesiące

Instrukcja POL
