Zestaw do 3 kamer IP + 2 porty SFP IP-3-30-L2 ATTE

Za zakup produktu otrzymasz 10000 pkt.

Dowiedz się więcej o programie lojalnościowym.

1 045,50 zł

Ceny podane bez kosztów dostawy.

Dostępność:

Zapowiedź

Dostawa

od 0,00 zł - Przesyłka kurierska DPD (Polska)

Przesyłka kurierska DPD - darmowa przesyłka od kwoty 500 zł, ubezpieczona, termin doręczenia 1-2 dni robocze, maksymalna waga 1 paczki - 31,5kg.

Dostawa

Koszty dostawy

Zapytaj o produkt

Udostępnij

Opis

IP-3-30-L2 to zestaw, marki ATTE, do zasilania 3 kamer IP (3 porty PoE 802.3af/at oraz 1 port wejściowy) posiadający 2 porty SFP. To gotowy punkt dystrybucyjny przeznaczony do zasilania kamer IP w rozległych instalacjach światłowodowych.

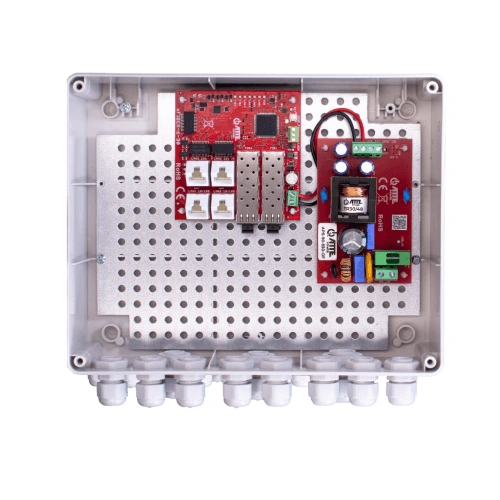

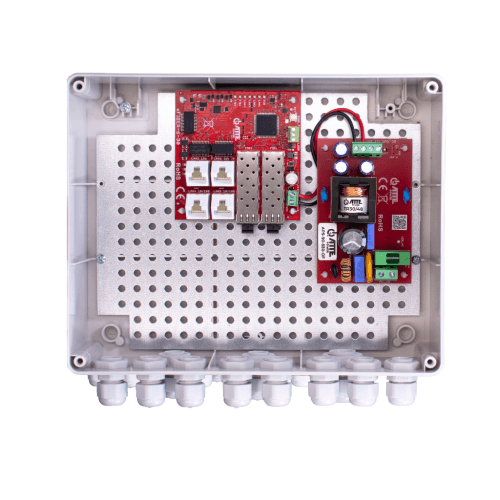

Zestaw IP-3-30-L2 składa się z:

xFIBER-6-30-OF - switch PoE 4 portowy z dwoma portami SFP
APS-90-550-OF - zasilacz 55 V o mocy maksymalnej 96 W

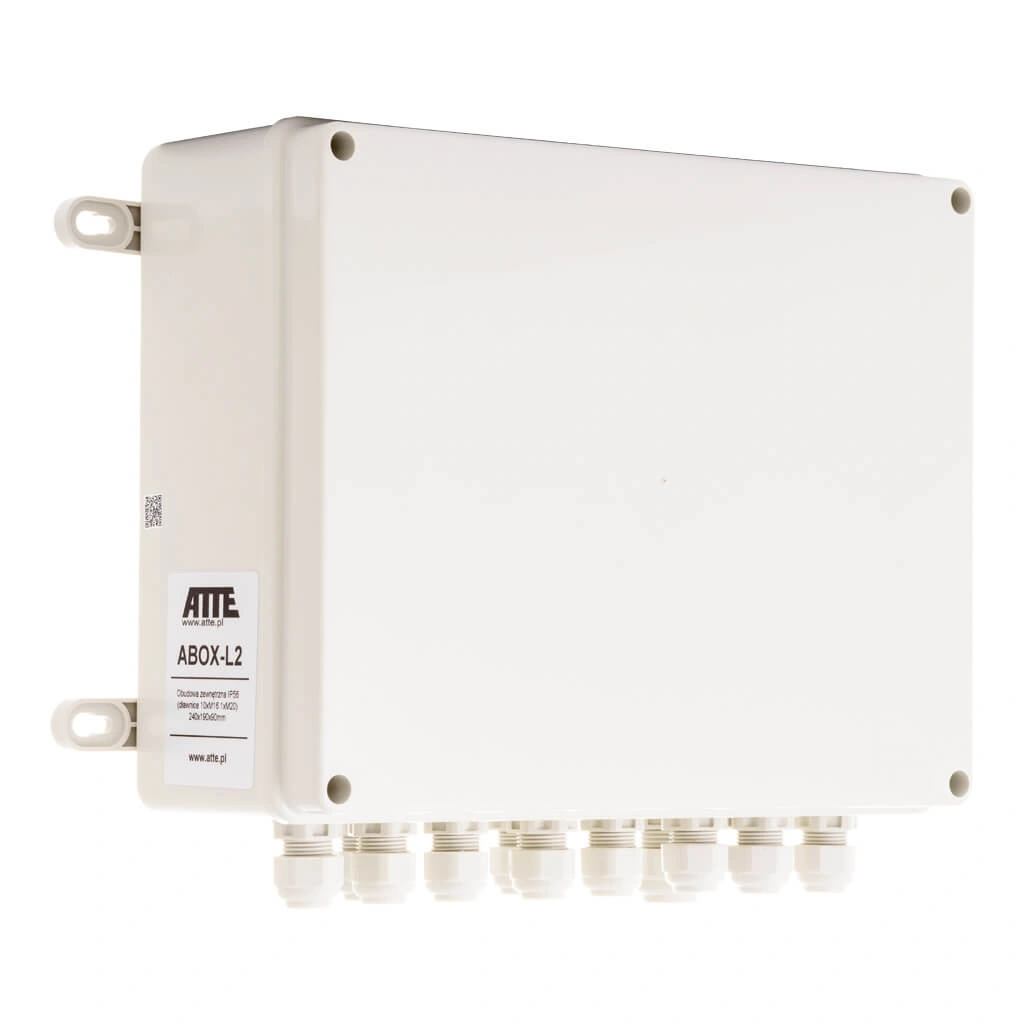

ABOX-L2 - obudowa zewnętrzna o stopniu ochrony IP56, dławnice: 10xM16, 1xM20

Głównym zastosowaniem modelu jest tworzenie punktów dystrybucyjnych do zasilania kamer IP w rozległych instalacjach światłowodowych. Dwa porty SFP zapewniają możliwość jednoczesnego wejścia oraz wyjścia światłowodem (możliwa topologia RING z użyciem większej ilości xFIBER-6-30-OF).

Przykład zastosowania

Urządzenie ma możliwość pracy w topologii pierścienia. xFIBER-6-30-OF jest fabrycznie ustawiony w trybie "slave". Aby RING działał poprawnie (bez zapętlenia danych) jest potrzebny jeden moduł w trybie "master", który będzie zarządzał danymi na portach SFP.

Przykład zastosowania

Wybrane cechy:

Możliwość zasilenia 3 odbiorników IP PoE 802.3af/at
Dwa porty SFP
Możliwość pracy w RING z innymi switchami tego typu
Do 96 W mocy sumarycznej
Wysoka sprawność zasilacza (93% @90 W)
Łatwa oraz szybka konfiguracja trybów pracy za pomocą przycisku SET
Wyjście techniczne sygnalizujące zapętlenie portów RJ45 oraz stan RING
Wyraźna sygnalizacja trybów pracy poprzez diody LED
Możliwość zachowania zapasu kabli wewnątrz obudowy
Pokrywa i obudowa połączone żyłką w celu ułatwienia serwisu

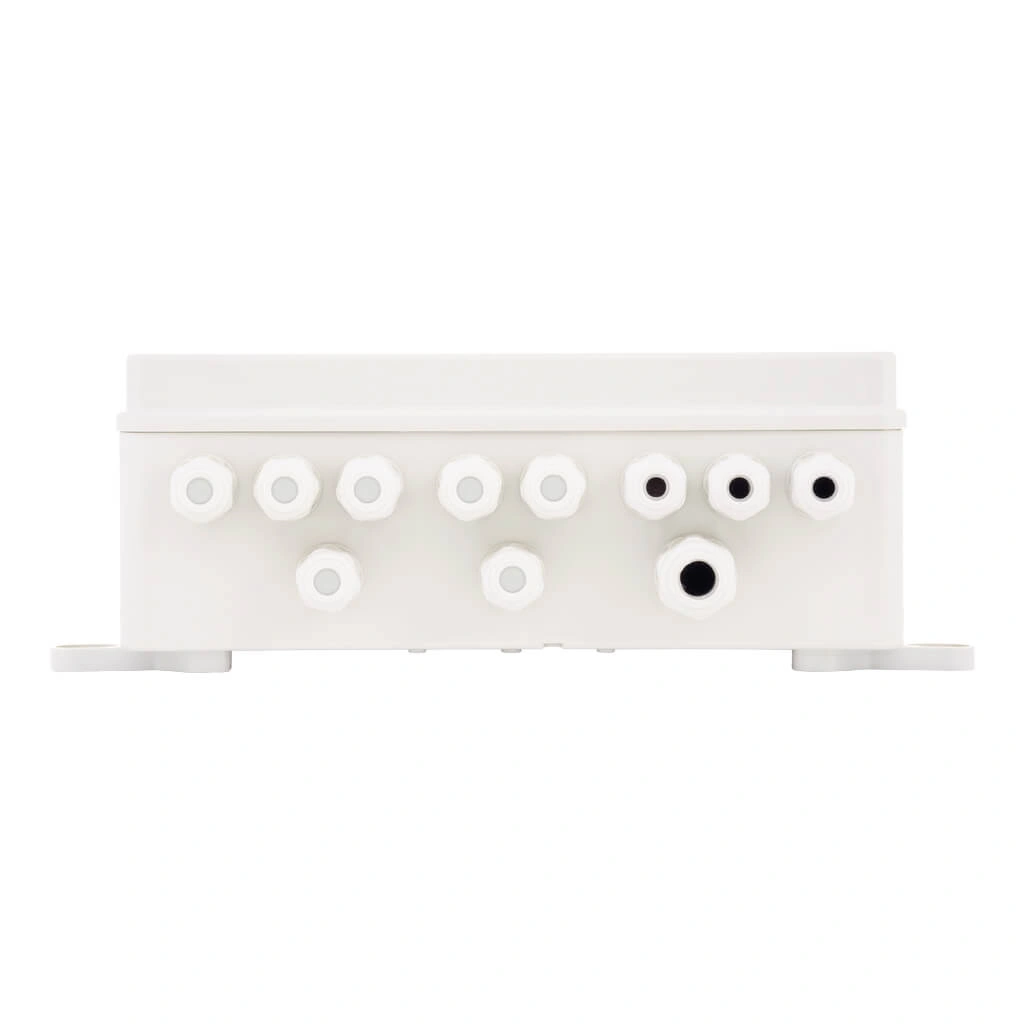

Wejście kablami przez zamontowane w obudowie dławnice: 10xM16 oraz 1xM20

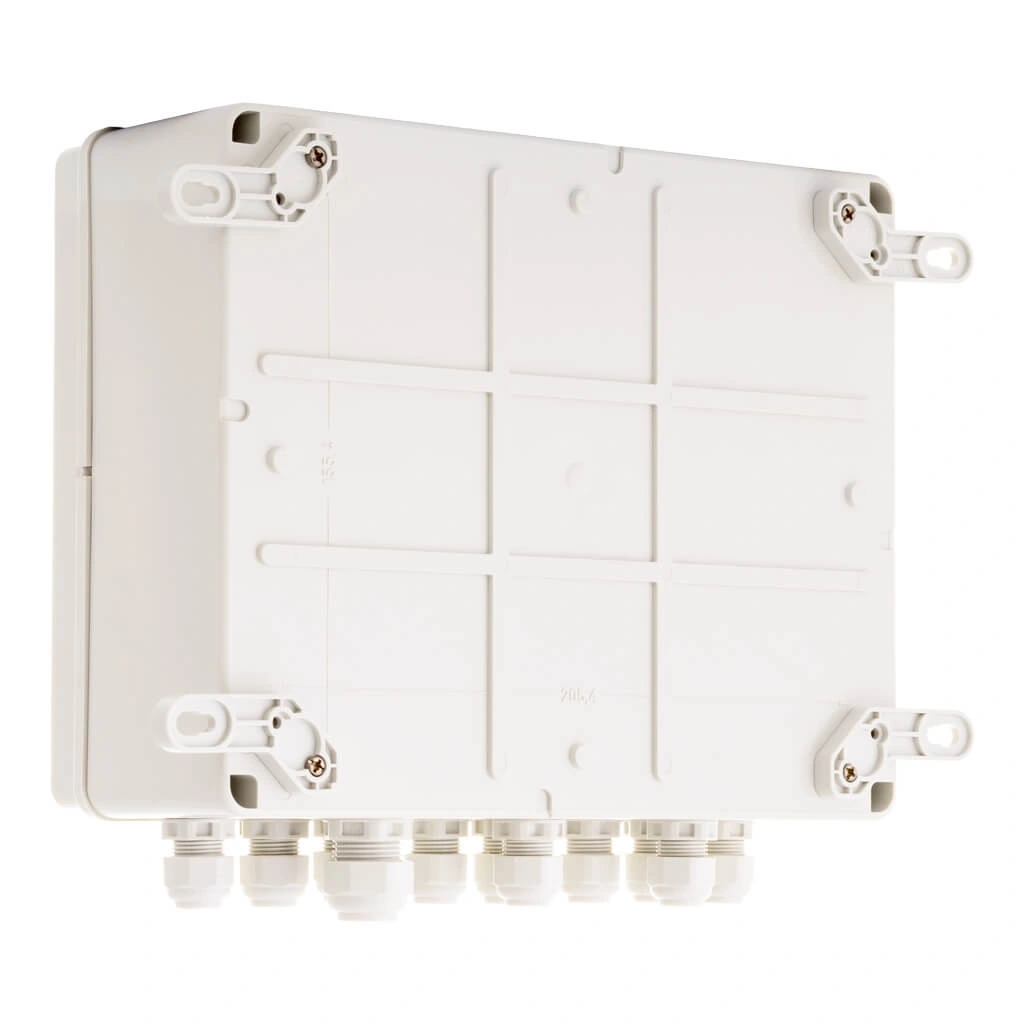

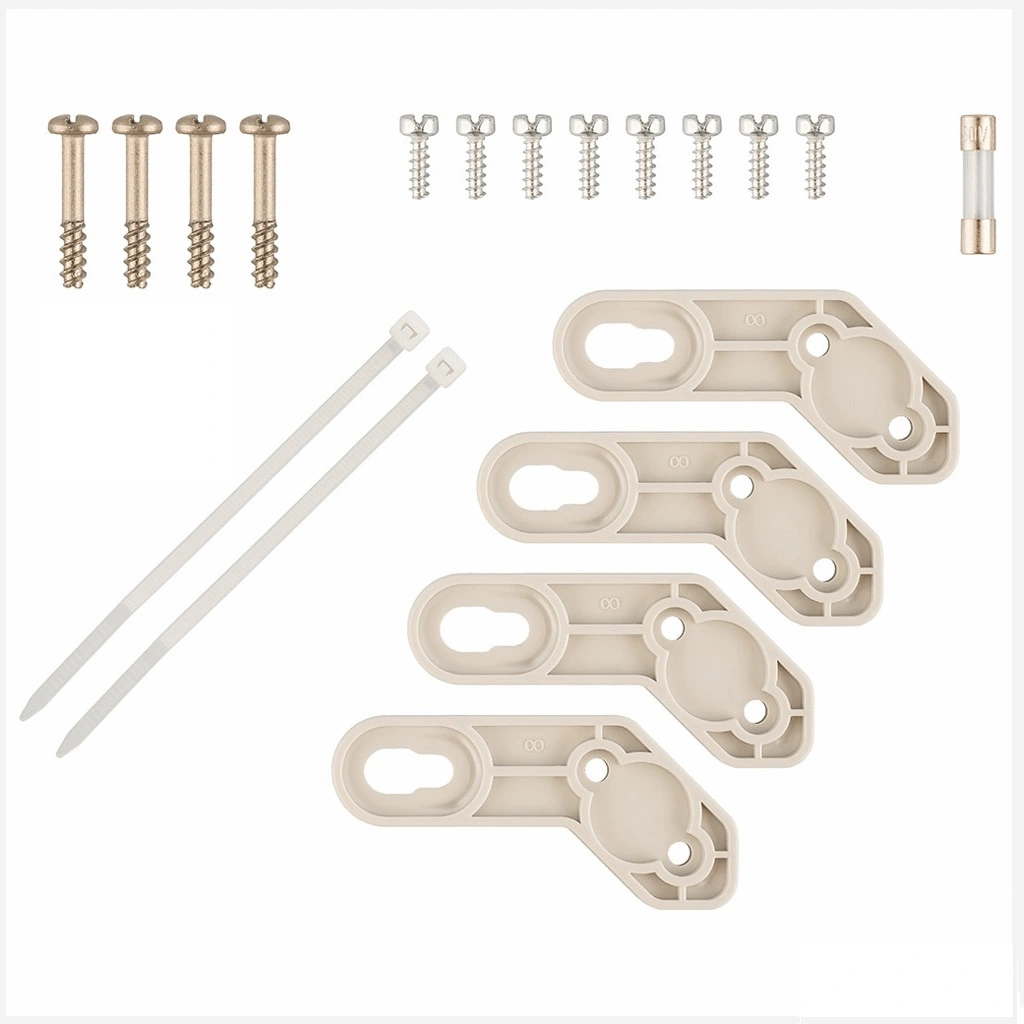

W komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56
Opcjonalny adapter ADD-PMAL umożliwia łatwy montaż obudowy na słupach lub latarniach (sprzedawany oddzielnie)
Montaż modułów w dowolnej, otworowanej części blachy montażowej (system rastrowy)

Uwagi instalacyjne:

W celu zmiany trybu pracy na xFIBER-6-30-OF należy przytrzymać przycisk „SET” przez około 3 sekundy aż dioda obok zacznie migać, następnie pojedynczym kliknięciem zmieniamy tryb i zatwierdzamy ponownym przytrzymaniem przycisku przez 3 sekundy. W trybie „master” dioda SET powinna świecić się na niebiesko.
xFIBER-6-30-OF automatycznie wykrywa zapętlenie portów RJ45. Jeżeli moduł wykryje zapętlenie na danych portach, od razu je odłączy, o czym poinformują nas diody LAN 1 ... LAN 4, które zaświecą się na czerwono.
Wyjście techniczne (open-collector) sygnalizuje:
- LOOP - zapętlenie na portach RJ45
- RING_F - poprawne połączenie topologii Ring (sygnalizowane jedynie na urządzeniu w trybie "master")
- Wyjście RING_F - pozwala na określenie czy pętla światłowodowa została przerwana.
- Stan wysoki na wyjściu pojawia się w momencie kiedy transmisja światłowodowa jest poprawna, natomiast stan niski występuje, gdy RING jest przerwany.
Wyjście techniczne możemy połączyć np. z centralą alarmową lub sterownikiem, które mają możliwość współpracy z wyjściem open-collector.
Wkładki SFP należy zakupić oddzielnie.
xFIBER-6-30-OF współpracuje z wkładkami jednomodowymi oraz wielomodowymi kompatybilnymi ze standardem IEEE 802.3z.

Dane techniczne:

Całkowita ilość portów:	1 port PoE IN, 3 porty PoE OUT, 2 porty SFP
Port PoE IN:	LAN 1 PoE 802.3af/at/bt90, PoE passive
Porty PoE OUT:	LAN 2 ... LAN 4 802.3af/at
Porty LAN 10/100Mbps:	LAN 3, LAN 4
Porty LAN 1000Mbps:	LAN 1, LAN 2
Porty LAN + PoE OUT 10/100Mbps:	LAN 3, LAN 4
Porty LAN + PoE OUT 1000Mbps:	LAN 2
Ilość portów SFP:	2
Napięcie wejściowe:	190 ... 260 VAC, 50 Hz
Napięcie wyjściowe PoE:	55 VDC +/-2%
Kontrola zasilania na wyjściu:	Autonegocjacja
Zabezpieczenia przepięciowe:	LAN 1 ... LAN 4
Zabezpieczenia przeciążeniowe:	LAN 2 ... LAN 4 Zabezpieczenie nadprądowe 0,7 A
Typ zasilacza:	Sieciowy SMPS
Moc zasilacza - ciągła:	96 W
Sprawność:	93% @90 W
Zabezpieczenie wejścia zasilacza:	Bezpiecznik topikowy zwłoczny 3,15 A
Zabezpieczenie wyjścia zasilacza:	Elektroniczne zabezpieczenie przeciążeniowe na poziomie 3 A
Sygnalizacja napięcia z sieci:	LED_AC (żółty) - obecność napięcia sieci
Sygnalizacja napięcia wyjściowego:	LED 1 (zielony) - obecność napięcia wyjściowego
Sygnalizacja zasilania:	LED PWR (biały) - zasilanie
Sygnalizacja PoE:	LED LAN 2 ... LED LAN 4 (pomarańczowy) - obecność zasilania PoE
Sygnalizacja transmisji:	LED LAN 1 ... LED LAN 4, LED FIB 1, LED FIB 2 (zielony) - link i transmisja danych
Zakres temperatur pracy:	-25°C ... +50°C
Wymiary (S x W x G):	240 x 190 x 90 mm
Waga:	1kg
Stopień ochrony:	IP56
Obudowa:	ABOX-L2 / tworzywo / szary / dławnice 10 x M16, 1 x M20
Montaż:	Naścienny, uchwyty montażowe Możliwość montażu na słupie z dodatkowym adapterem montażowym ADD-PMAL (do kupienia osobno)

Gwarancja

Gwarancja 24 miesiące
