Kod producenta: ETH10-2WIRE-A-SET
Kod produktu: ETH10-2WIRE-A-SET
Zestaw ETH10-2wire-A-SET 10Mbps 2wire ATTE
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa w 1 dzień roboczy, paczka do 30kg
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis

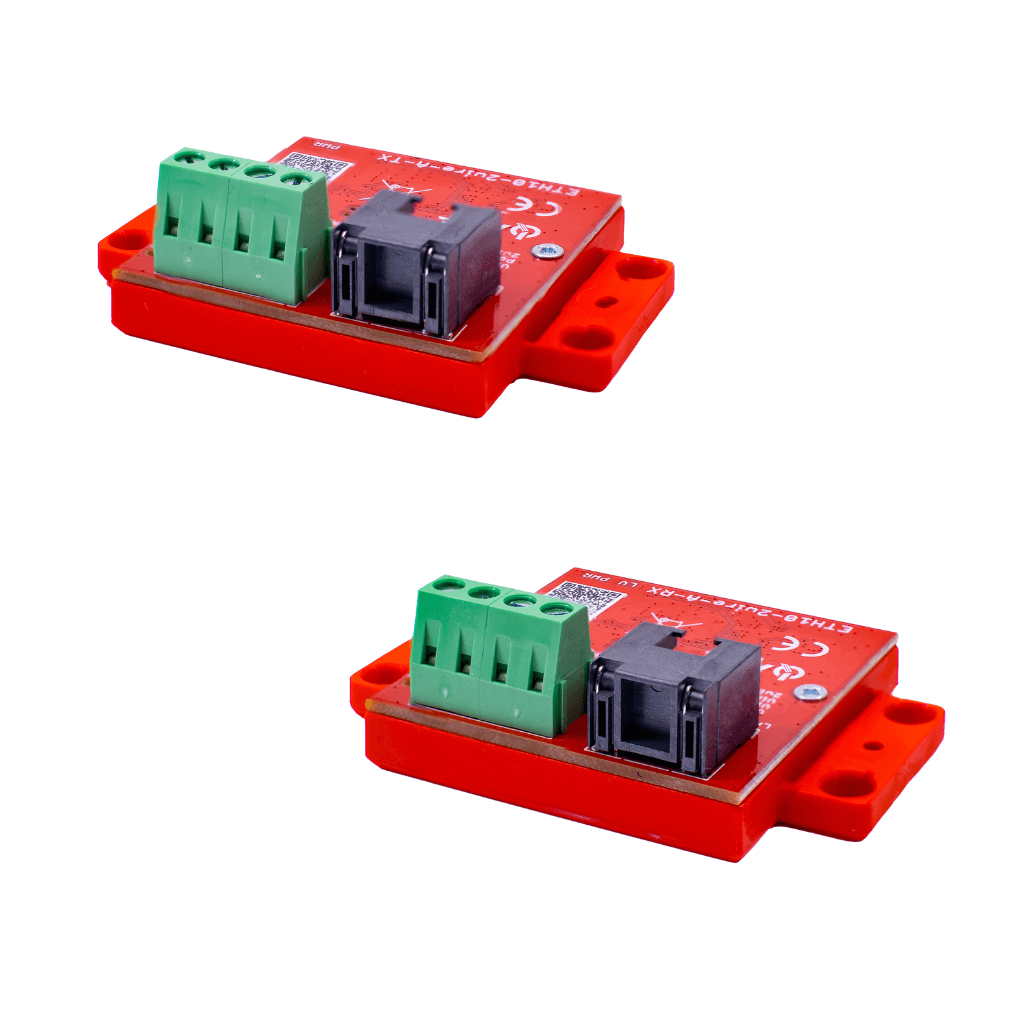

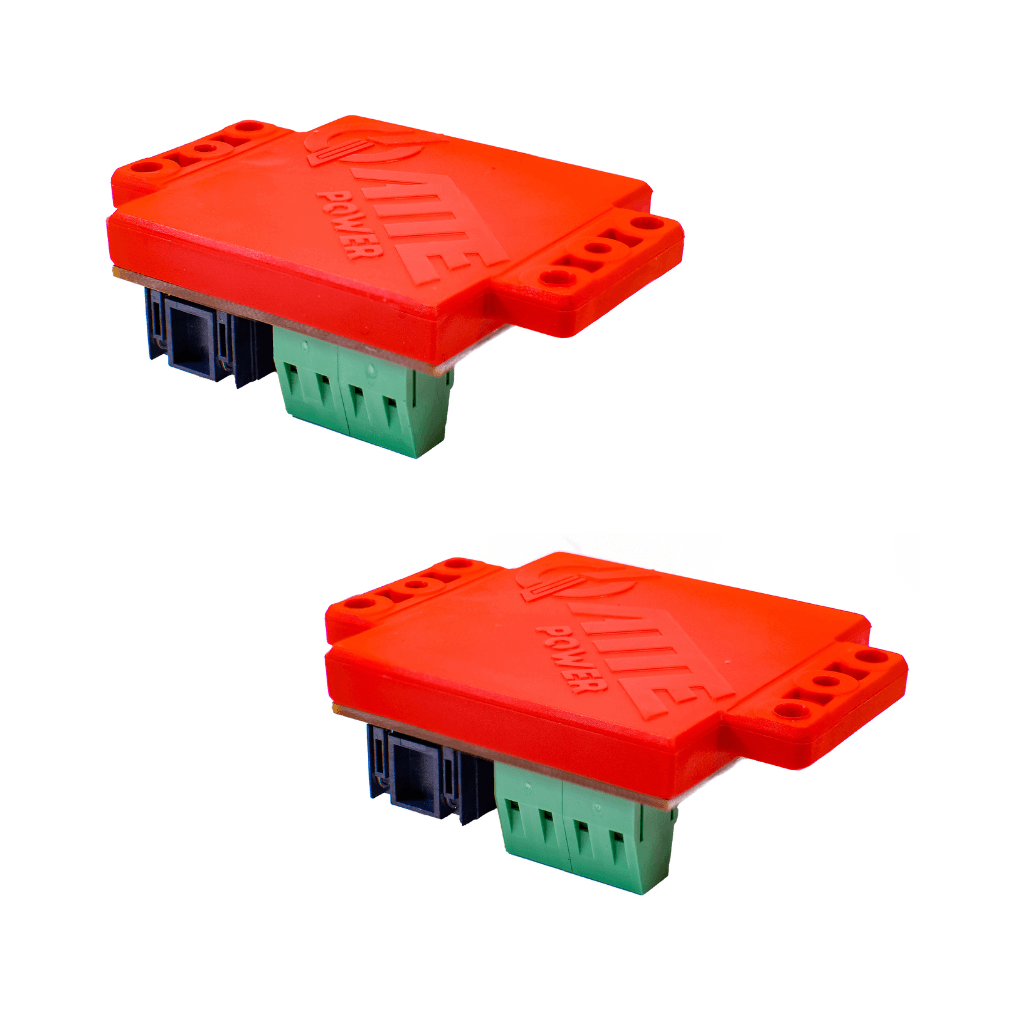

ETH10-2wire-A-SET to zestaw aktywnych konwerterów do transmisji danych sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP. Zestaw umożliwia montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Charakteryzuje się wysoką odpornością na zakłócenia zewnętrzne.
Wybrane cechy i funkcje:
- Możliwość transmisji Ethernet za pomocą 2 dowolnych żył przewodu
- Transmisja na poziomie 10Mbps do 1000m po żyłach przewodu UTP
- Możliwość zasilania ze switcha PoE w standardzie 802.3af, 802.3at lub PoE Passive (port PoE IN)
- Czytelna sygnalizacja stanu pracy, przepustowości oraz transmisji
- Niewielki rozmiar urządzenia umożliwiający montaż w niewielkich przestrzeniach np. w podstawie kamery
- Niski pobór mocy urządzenia (< 1 W)
- Łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- Szeroki zakres temperatur pracy
Podstawowe zastosowania:
- Instalacja kamer IP PoE w miejscu istniejących kamer analogowych
- Do transmisji LAN + PoE za pomocą przewodu UTP, w którym część żył została uszkodzona mechanicznie
- Wymiana domofonu analogowego na wideodomofon IP (na starym okablowaniu)
- Wykorzystanie przewodu telefonicznego do przesyłu danych Ethernet
- Instalacja telefonów VOIP na istniejącym okablowaniu telefonicznym
- Do instalacji kamer IP PoE w windach na istniejącym przewodzie zwisowym
Dane techniczne:
| Całkowita ilość portów: | 2 Porty PoE, 2 Listwy śrubowe |
| Port PoE IN: | LAN + PoE IN 802.3af/at lub PoE Passive |
| Porty PoE OUT: | LAN + PoE OUT 802.3af/at/bt60 |
| Porty LAN 10/100Mbps: | LAN + PoE IN, LAN + PoE OUT |
| Napięcie wejściowe: | Vin PoE - 24 ... 56 V, Vin Power - 10 ... 56 V |
| Napięcie wyjściowe PoE: | VoutDATA = Vin, Vout = Vin |
| Pobór mocy: | 0,7 W (cały tor) |
| Kontrola zasilania na wyjściu: | Autonegocjacja |
| Zabezpieczenia przepięciowe: | LAN i DATA |
| Zabezpieczenia przeciążeniowe: | ETH10-2wire-A-TX - Zabezpieczenie przeciążeniowe na poziomie 0,6 A |
| Długość kabla toru 2WIRE: | < 1000m - 2 pojedyncze skręcane przewody |
| Sygnalizacja toru 2wire: | LED LINK (zielony) - link i transmisja danych w torze 2wire |
| Sygnalizacja zasilania: | LED PWR – obecność zasilania |
| Sygnalizacja PoE: | LED port RJ45 (żółty) - obecność zasilania PoE |
| Sygnalizacja transmisji: | LED port RJ45 (zielony) - link i transmisja danych w torze LAN |
| Sygnalizacja niskiego napięcia: | LED LV Dioda sygnalizacyjna LowVoltage (<44V) |
| Zakres temperatur pracy: | -25 ... +65°C |
| Wymiary (S x W x G): | 51 x 51(73) x 22 mm |
| Waga: | 0,06 kg |
| Stopień ochrony: | IP20 |
| Konstrukcja obudowy: | Uniwersalna podstawa montażowa |
| Montaż: | Kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK |
Uwagi dotyczące pracy urządzenia:
Dzięki wysokiej odporności na zakłócenia ETH10-2wire-A-SET może być używany na dowolnym przewodzie, jednak maksymalne odległości transmisji mogą się różnić w zależności od ich rodzaju. Zestaw konwerterów najlepiej sprawdza się w przypadku skrętki UTP. Odpowiednia izolacja przed zakłóceniami elektromagnetycznymi oraz skręcenie żył w torze 2wire pozytywnie wpływają na zasięg transmisji. Maksymalna długość przewodów w torze 2wire to 1000m.
W przypadku przewodów innych niż skrętka UTP maksymalny zasięg oraz przepustowość mogą się różnić od podanych. Czynniki, takie jak jakość przewodu, liczba złącz na torze kablowym, uszkodzenia izolacji oraz warunki środowiskowe występujące w miejscu instalacji mogą mieć wpływ na rzeczywistą odległość transmisji i należy je wziąć pod uwagę przy projektowaniu.

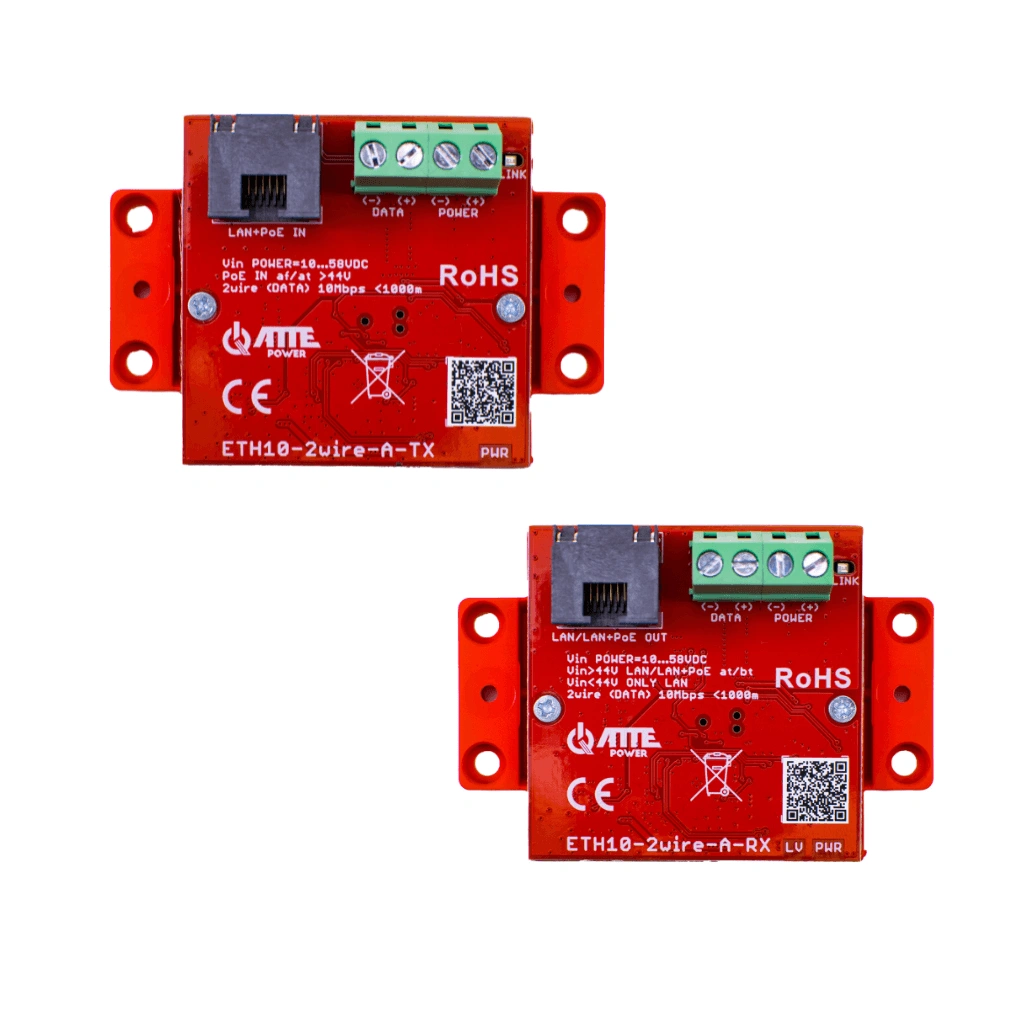

Moduł ETH10-2wire-A-TX zasilany jest z dowolnego switcha PoE (port RJ45), a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH10-2wire-A-RX wraz z kamerą PoE.
Transmisja oraz zasilanie są sygnalizowana poprzez diody LED:
- PWR - Urządzenie jest zasilane
- LED LINK - Sygnalizacja transmisji pomiędzy modułami
- LED w porcie RJ45 (żółty) – obecność zasilania PoE w porcie
- LED w porcie RJ45 (zielony) – link i transmisja danych
- LED LV - Low voltage, niskie napięcie (<44V) na urządzeniu
LED LV zatrzaskuje się i sygnalizuje spadek napięcia na odbiorniku ETH10-2wire-A-RX poniżej 44V DC. Można ją zresetować poprzez wyłączenie urządzenia i ponowne podania zasilania.
Jej zapalenie sygnalizuje konieczność zweryfikowania poprawności zasilania zestawu. Spadek napięcia poniżej 44V DC może stanowić przyczynę niestabilnej pracy lub uniemożliwi uruchomienie po restarcie odbiorników PoE podłączonych do ETH10-2wire-A-RX.
Moduły ETH10-2wire-A-SET posiadają możliwość zasilania z zewnętrznych zasilaczy poprzez dodatkowe złącza śrubowe POWER. Dla poprawnego zasilania odbiorników PoE napięcie musi być wyższe niż 44V.
Pliki do pobrania
ETH-2wire-DC_PL_2025_08_05.pdf
185.56 kB
Deklaracja zgodności ETH10-2WIRE-A-SET
Bezpieczeństwo produktu GPSR
Pliki do pobrania
ETH10-2wire-A-SET_instrukcja_PL.pdf
302.82 kB
Instrukcja obsługi ETH10-2WIRE-A-SET
