RACK BOARD

Zespół montażu czołowego RACK board ZMC-2

Za zakup produktu otrzymasz 1000 pkt.
Dowiedz się więcej o programie lojalnościowym.
brutto netto
Cena 109,88 zł
zawiera 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
Dostępny
Czas wysyłki: 1 dzień roboczy
Dostawa od 10,95 zł - INPOST Paczkomaty 24/7 (Polska)

Dostawa do paczkomatu w 1-2 dni robocze.
Dostawa Koszty dostawy
Zapytaj o produkt
Udostępnij

Opis

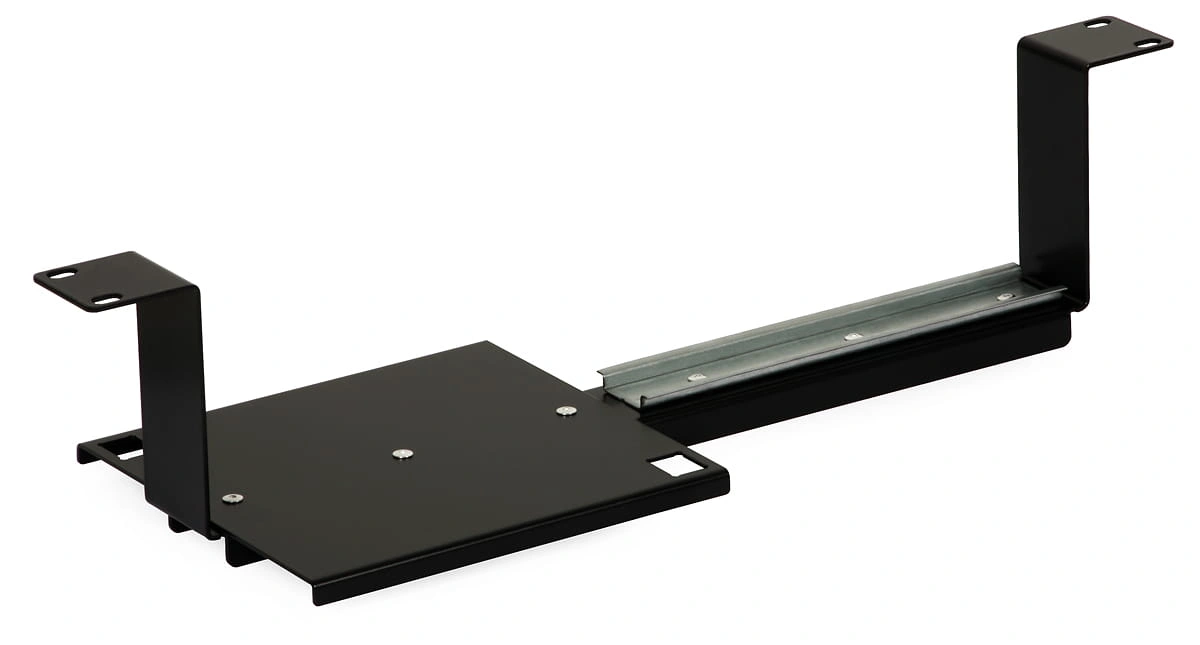

RACK board ZMC-2 - zespół montażu czołowego szyna EURO TH35 / panel 2x keystone

RACK board umożliwia wykorzystanie zarówno części frontowej szafy 19" jak i powierzchni bocznych, dostępnych po zdjęciu paneli. Dzięki temu osiągnięto dotychczas niespotykany współczynnik wypełnienia szafy tego rodzaju sprzętem, przy zachowaniu dobrego dostępu do urządzeń, odpowiedniej wentylacji, przejrzystości połączeń, instalacji na patch panelach wszystkich kabli zarówno z sygnałem przychodzącym z anten jak i wychodzącym do abonentów. Ta ostatnia cecha bardzo ułatwia diagnostykę sieci w trakcie eksploatacji.

Jeżeli w szafie mają być zamontowane panele ZMB to w części frontowej szafy należy użyć paneli ZMC. Szerokość panelu ZMC jest tak dobrana aby była możliwość montażu zespołów ZMB na powierzchniach bocznych szafy.

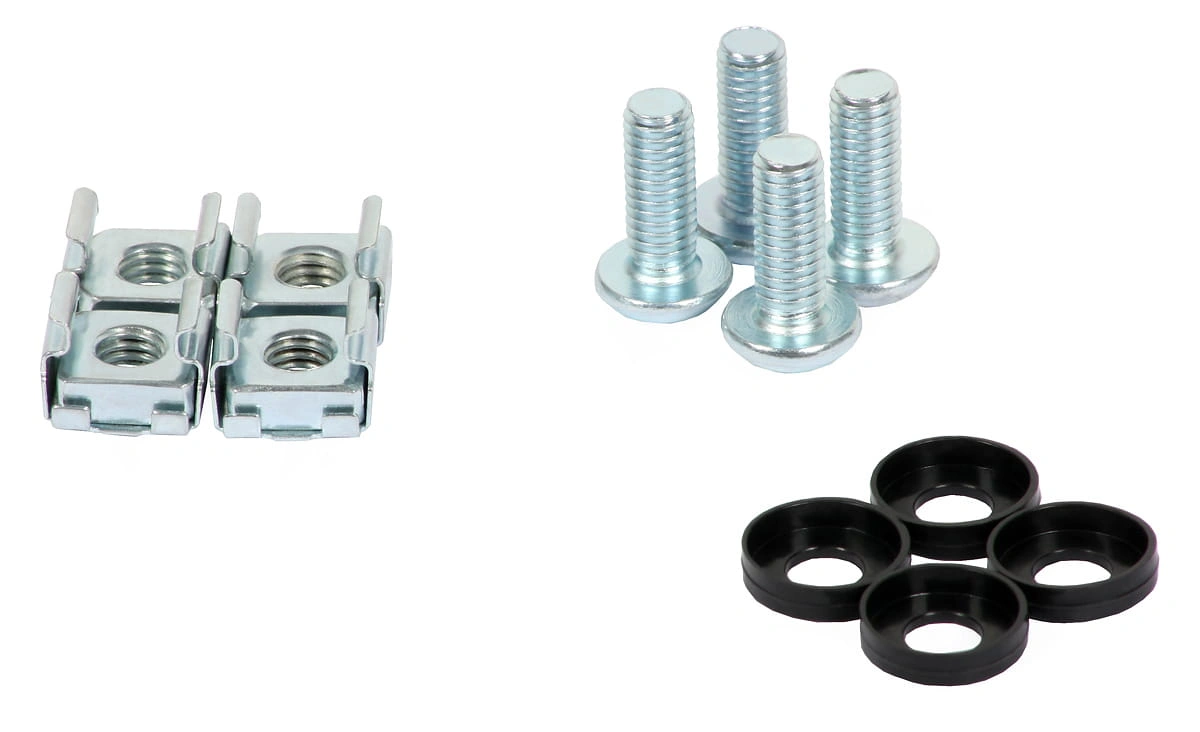

Moduł ZMC-2 jest wykorzystywany w sytuacji gdy obok niewielu urządzeń (długość szyny TH35 wynosi 190 mm) montowanych na szynę EURO można umieścić urządzenia przeznaczone do montażu pionowego. Panel ma szerokość 180 mm i wysokość 170 mm. Wykonany jest z twardej blachy aluminiowej PA11 o grubości 1,5 mm. Dzięki temu posiada wystarczającą sztywność a jednocześnie aluminium pozwala na łatwe wywiercenie potrzebnych otworów montażowych. Panel pionowy zespołu ZMC-2 posiada dwa otwory pasujące do modułów keystone. ZMC-2 można obciążyć urządzeniami o masie łącznej do 12 kg, przy równomiernym rozłożeniu. W komplecie znajdują się cztery śruby z koszyczkami służące do montażu w szafie.

Przykładem wykorzystania ZMC-2 jest instalacja wzmacniaczy at440, ma400 TERRA i zasilacza DR-60-12 na szynie EURO TH35 a na panelu pionowym zamontowano dwa odbiorniki optyczne TERRA OR501W QUATRO połączone patchcordami światłowodowymi z gniazdami keystone.

Dane techniczne:

Nazwa towaru RACK board ZMC-2
Montaż urządzeń szyna EURO TH35 190 mm
2 keystone panel 180 x 170
Materiał aluminium PA11
Wymiary 483 x 43 x 100 mm
Grubość nośnik 2,0 mm
panel 1,5 mm
Wysokość szyny 1 U
Kolor RAL 9004
Wymiar montażowy 19"
Masa 0.5 kg
