RACK BOARD

Zespół montażu bocznego RACK board ZMB-1-800

Za zakup produktu otrzymasz 1000 pkt.
Dowiedz się więcej o programie lojalnościowym.
brutto netto
Cena 121,14 zł
zawiera 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
Dostępny
Czas wysyłki: 1 dzień roboczy
Dostawa od 10,95 zł - INPOST Paczkomaty 24/7 (Polska)

Dostawa do paczkomatu w 1-2 dni robocze.
Dostawa Koszty dostawy
Zapytaj o produkt
Udostępnij

Opis

RACK board ZMB-1-800 zespół montażu bocznego do szafy 800

RACK board umożliwia wykorzystanie zarówno części frontowej szafy 19" jak i powierzchni bocznych, dostępnych po zdjęciu paneli. Dzięki temu osiągnięto dotychczas niespotykany współczynnik wypełnienia szafy tego rodzaju sprzętem, przy zachowaniu dobrego dostępu do urządzeń, odpowiedniej wentylacji, przejrzystości połączeń, instalacji na patch panelach wszystkich kabli zarówno z sygnałem przychodzącym z anten jak i wychodzącym do abonentów. Ta ostatnia cecha bardzo ułatwia diagnostykę sieci w trakcie eksploatacji.

Jeżeli w szafie zostały zamontowane panele ZMB to w części frontowej szafy należy użyć paneli ZMC. Szerokość panelu ZMC jest tak dobrana aby była możliwość montażu zespołów ZMB na powierzchniach bocznych szafy.

Zespół montażu bocznego ZMB-1-800 służy do pionowego montażu urządzeń. Mocowany jest na przedniej i tylnej szynie RACK (lewej bądź prawej). Przewidziany jest do montażu w stojących szafach RACK o wymiarach 600 x 800 mm ze zdejmowanymi ścianami bocznymi - zapewnia swobodny dostęp do zamontowanych urządzeń.

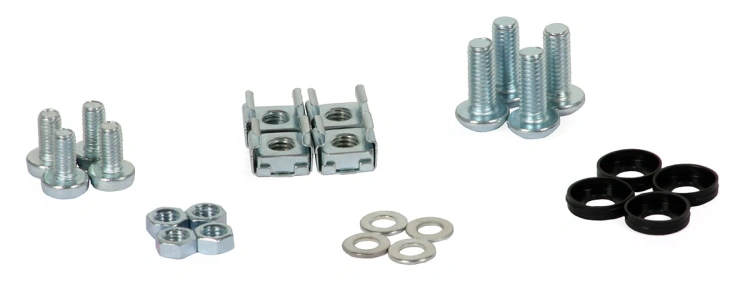

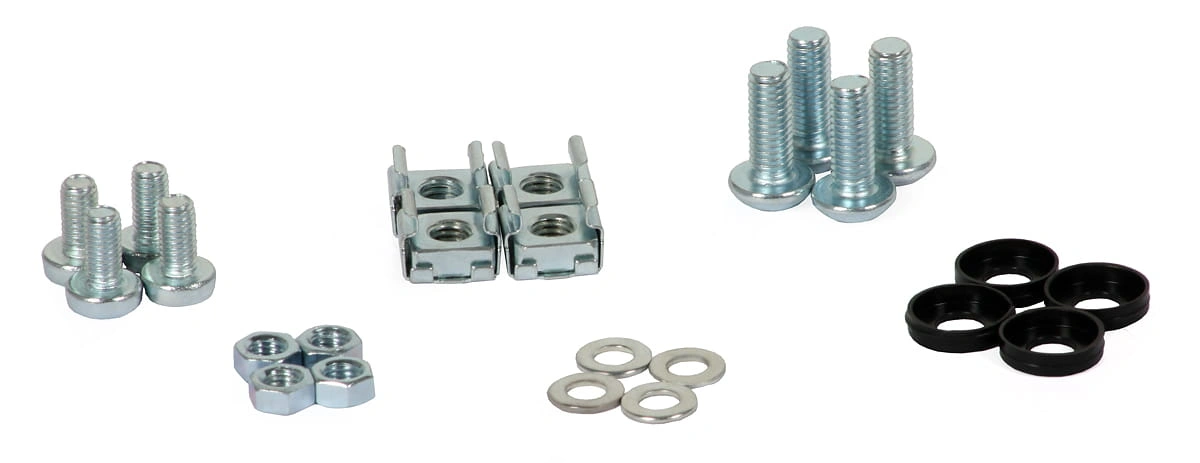

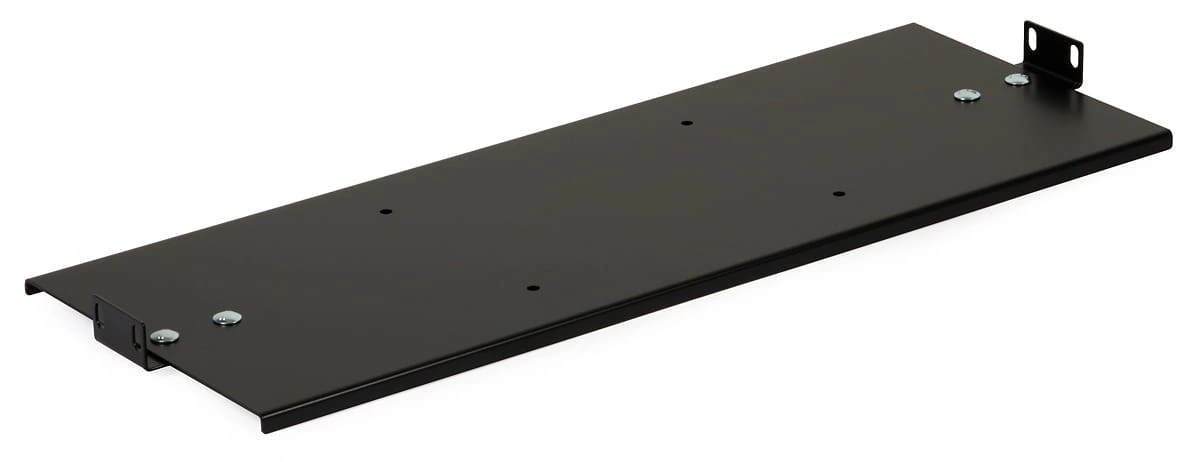

Panel montażowy stanowi blacha z twardego aluminium PA11 o wymiarach 200 x 530 mm o grubości 1.5 mm. Znajdują się w nim cztery otwory montażowe fi6 (rozstaw 180 x 120 mm) dedykowane do multiswitchy Terra: MV-532L, MV-932L. W komplecie są 4 śruby M5x10 i nakrętki. Jeżeli instalator chce zainstalować inne multiswitche konieczne otwory należy wykonać samodzielnie.

Przy montażu należy zachować odstępy w pionie 70 - 150 mm między panelami ZMB w szafie RACK (czyli moduły należy montować co 6U - 8U) aby zapewnić swobodne doprowadzenie przewodów. Należy pamiętać że do multiswitcha 32 wyjściowego dla dwóch pozycji satelitarnych dochodzi aż 41 przewodów. Minimalny promień gięcia nieruchomych połączeń dla standardowego w takiej instalacji przewodu TRISET-113 wynosi 35 mm.

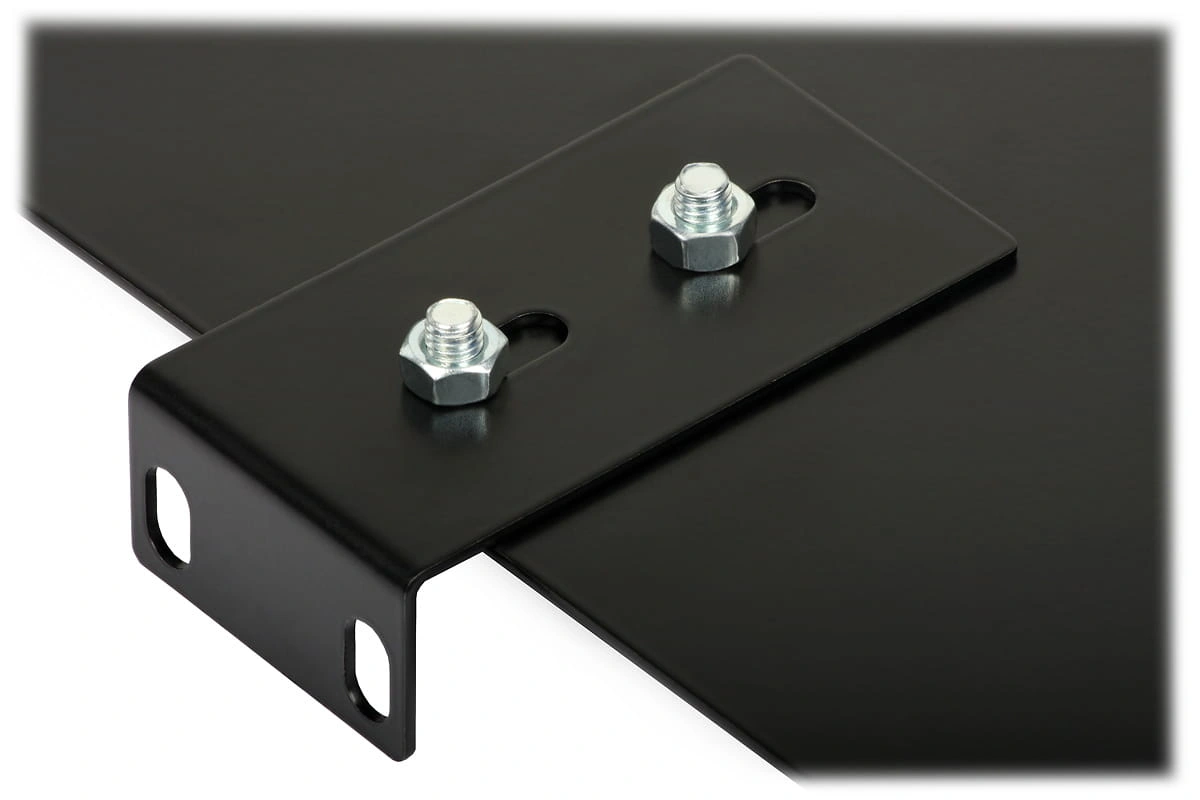

Zespół montażu bocznego ZMB-1-800 jest wstępnie zmontowany: do panelu za pomocą śrub z łbem zamkowym przymocowane są kątowniki. Należy poluźnić to połączenie śrubowe, a rozstaw kątowników dobrać w taki sposób aby pasował do rozstawu przedniej i tylnej szyny szafy. Zespół zapewnia regulację rozstawu kątowników w granicy 22 mm. Maksymalny rozstaw to 570 mm. Odpowiada on maksymalnemu rozstawowi przedniej i tylnej szyny RACK w szafie stojącej o głębokości 800 mm. Kątowniki należy przykręcić śrubami do szyny RACK na wybranym poziomie szafy, wykorzystując nakrętki koszyczkowe znajdujące się w komplecie ZMB.

Multiswitch należy przykręcić do panelu wykorzystując będące w komplecie śruby M5 x 10.

Dane techniczne:

Nazwa towaru: RACK board
ZMB-1-800
Materiał: aluminium PA11
Wymiary: 200 x 530 mm
Grubość: 1,5 mm
Kolor: RAL 9004
Wymiar montażowy: 548 ... 570 mm
Masa: 0.6 kg
