Producent: PULSAR (przejdź do produktów)

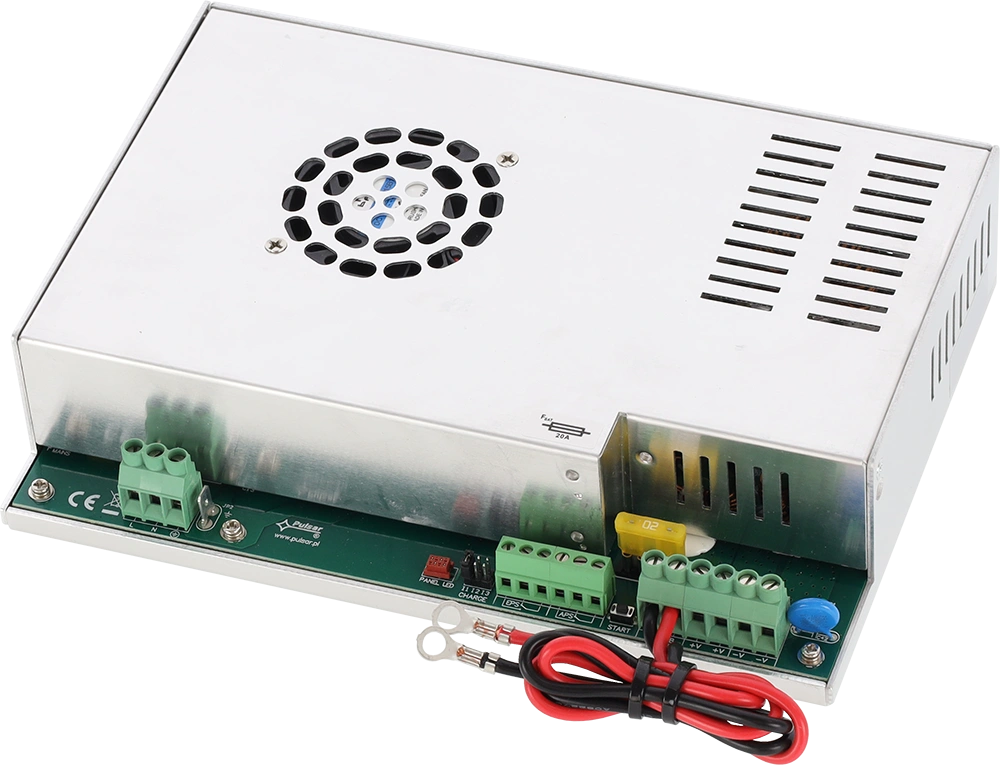

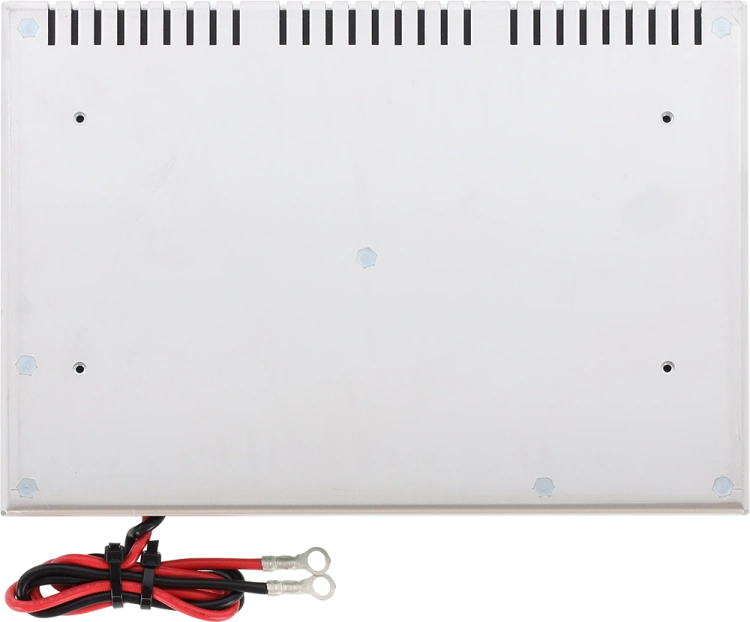

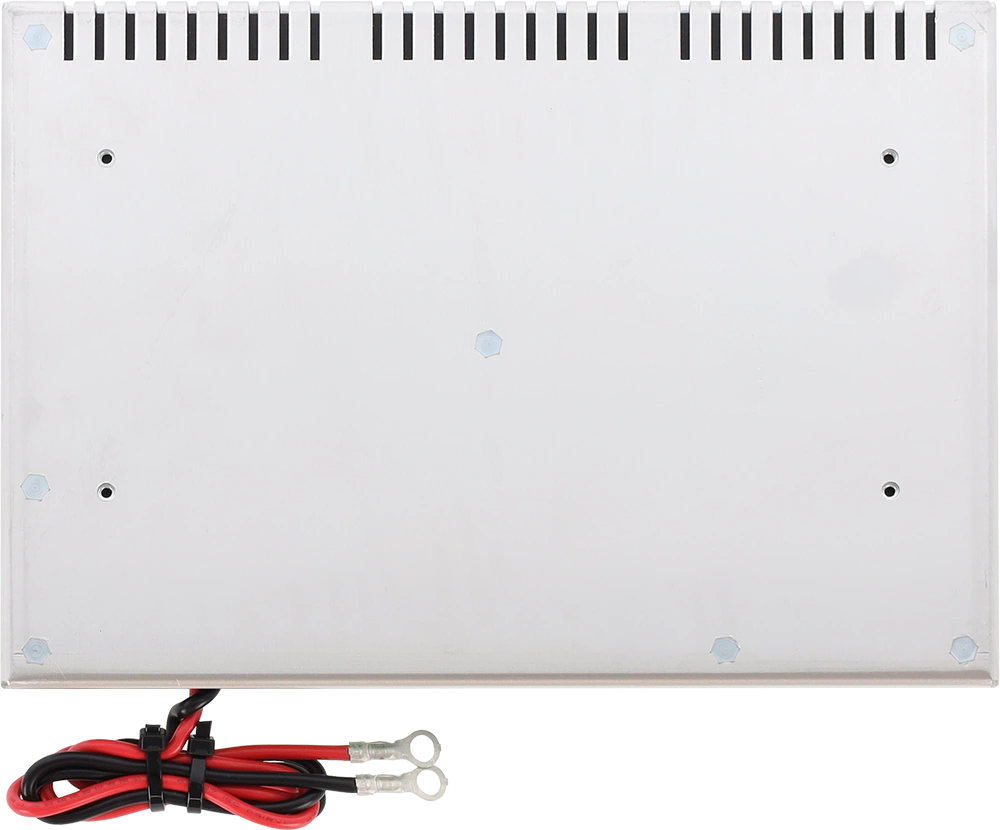

Zasilacz buforowy PSG2-12V20A Pulsar

Za zakup produktu otrzymasz 4000 pkt.
Dowiedz się więcej o programie lojalnościowym.
brutto netto
Cena 498,15 zł
zawiera 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
Dostępny
Czas wysyłki: 1-2 dni robocze
Dostawa od 0,00 zł - Pocztex KURIER (Polska)

Dostawa w 1 dzień roboczy, paczka do 30kg
Dostawa Koszty dostawy
Zapytaj o produkt
Udostępnij

Opis

PSG2-12V10A to moduł zasilacza buforowego do zabudowy, marki Pulsar, spełniający normę Grade 2. Przeznaczony do nieprzerwanego zasilania urządzeń wymagających napięcia 13.8V DC (12V +/- 15% DC).

Zasilacze serii PSG2 zostały zaprojektowane zgodnie z wymogami normy (SSWiN) EN50131-6:2017 w stopniu 1, 2 klasie środowiskowej II, oraz (KD) EN60839-11-2:2015+AC:2015 i klasy środowiskowej I. Oznacza to, że są zgodne z Grade 2 i mogą pracować w systemach SSWiN i KD wymagających tej normy.

Moduł zasilacza przeznaczony jest do zabudowy - w osobno dobieranej obudowie. Aby system mógł spełnić wymagania norm obudowa musi posiadać konstrukcję odpowiednią dla stopnia zabezpieczenia z którym ustalana jest zgodność. Należy mieć również na uwadze dobór odpowiednich akumulatorów - tak by zapewnić minimalny dla danej normy czas podtrzymania zasilanych urządzeń.

Wybrane cechy:

  • Znamionowe napięcie wyjściowe 13.8V DC
  • Prąd wyjściowy: 18A (zależnie od prądu ładowania akumulatora)
  • Prąd ładowania akumulatora: 2A / 4A / 8A - wybierany zworką
  • Sumaryczny maksymalny prąd wyjściowy wraz z ładowaniem: 20A
  • Dynamiczny test akumulatora
  • Kontrola ciągłości obwodu akumulatora
  • Kontrola napięcia akumulatora
  • Kontrola ładowania i konserwacji akumulatora
  • Funkcja START - manualne uruchomienie zasilania tylko przy zasilaniu akumulatorowym
  • Wysoka sprawność 87%
  • Sygnalizacja pracy - dioda LED na PCB zasilacza
  • Zasilanie 200 - 240 V AC
  • Wbudowany wentylator wymuszający chłodzenie

Zabezpieczenia:

  • SCP - przeciwzwarciowe w obwodzie akumulatora i odwrotna polaryzacja podłączenia (topik - wymaga wymiany wkładki topikowej)
  • OLP - przeciążeniowe - 105~150% mocy zasilacza, automatyczny powrót
  • OVP - nadnapięciowe >19V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 minuty)
  • UVP - ochrona przed nadmiernym rozładowaniem akumulatora V<9.5V (+/- 5%) - odłączenie zacisku akumulatora
  • Przepięciowe
  • Wyjście techniczne EPS - sygnalizacja awarii AC (przekaźnik NO/NC)
  • Wyjście techniczne APS - sygnalizacja awarii akumulatora (przekaźnik NO/NC)

Zgodność z normami:

  • Grade 2 - Norma alarmowa EN50131, Stopień 1÷2
  • Norma kontroli dostępu EN60839-11

Dane techniczne:

Zasilanie:200 - 240 V AC, 50/60Hz
Wyjście zasilania:
  • 20 A / 276 W (sumaryczny prąd wyjściowy wraz z ładowaniem)
  • 11 - 13.8 V DC - praca buforowa
  • 10 - 13.8 V DC - praca bateryjna
Prąd ładowania akumulatora:
  • 2A / 4A / 8A
  • Prąd ładowania wybierany zworką
Rekomendowany akumulator:
  • 17~65Ah SLA
  • Dobierając akumulator należy mieć na uwadze zalecane prądy ładowania danego modelu
Sprawność:88%
Pobór prądu:1.5A
Pobór prądu przez układy zasilacza podczas pracy bateryjnej:40mA

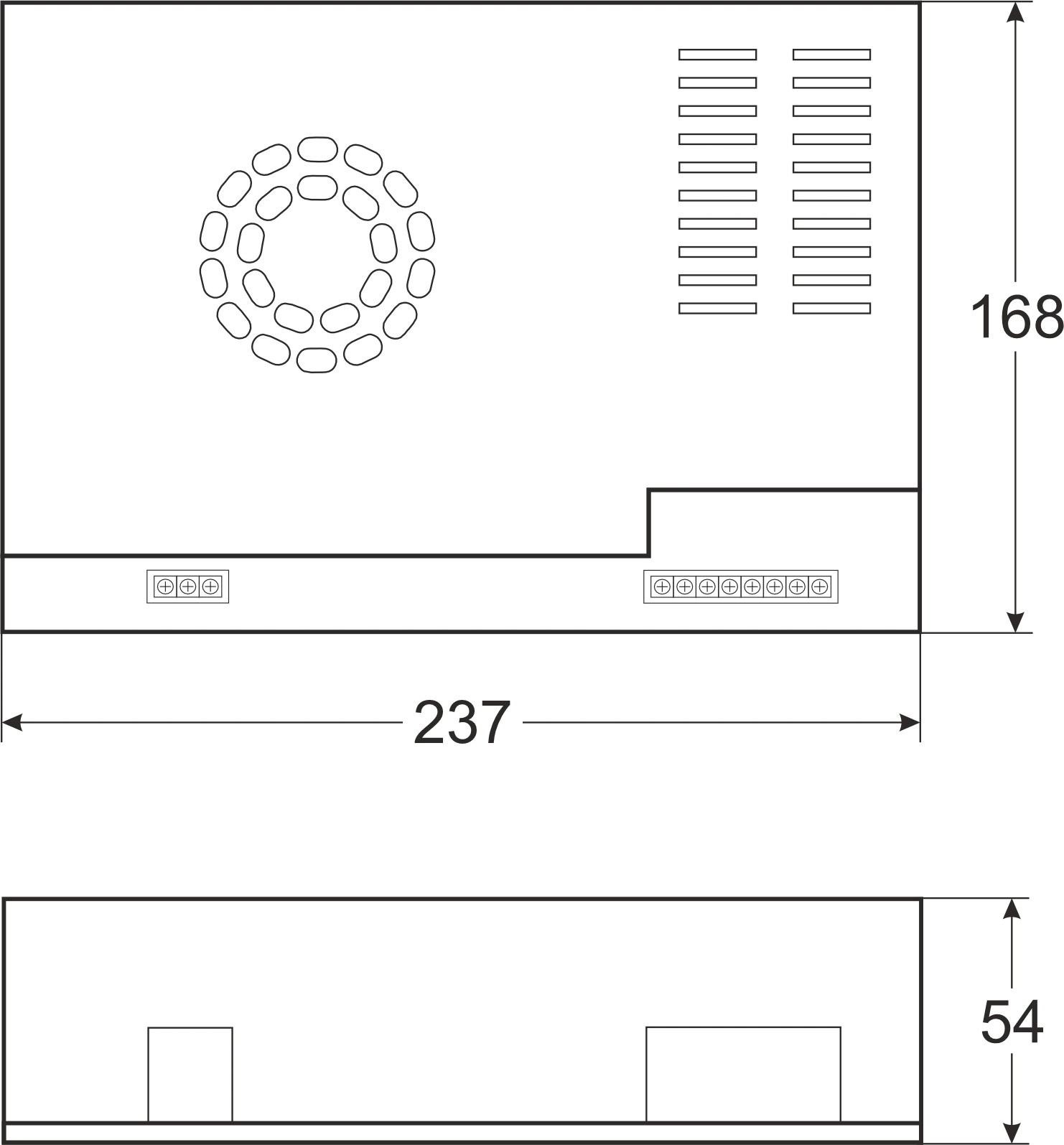

Wymiary:237 x 168 x 54 [+/-2mm]
Zabezpieczenia:
  • SCP - Przeciwzwarciowe
  • OLP - Przeciążeniowe
  • OVP - Nadnapięciowe
  • UVP - Przed nadmiernym rozładowaniem akumulatora
  • Przepięciowe
Wyjścia techniczne:
  • EPS - awaria AC, przekaźnik NO/NC (1 A@ 30 V DC / 50 V AC)
  • APS - awaria akumulatora, przekaźnik NO/NC (1 A@ 30 V DC / 50 V AC)
Montaż:
  • Moduł do zabudowy
  • Możliwy montaż na szynie DIN (wymagany osobno zamawiany uchwyt)
Sygnalizacja:
  • Sygnalizacja optyczna LED - na PCB zasilacza
  • Możliwość podłączenia zewnętrznej sygnalizacji optycznej (wymagany osobno zamawiany moduł sygnalizacji)
Warunki pracy:
  • Temperatura pracy: -10°C ~ +40°C
  • Wilgotność względna: 20% ~ 90%, bez kondensacji
Uwagi

Uwagi

Sumaryczny prąd odbiorników + prąd ładowania akumulatora nie może przekroczyć maksymalnego prądu zasilacza.

Zasilacz buforowy przeznaczony jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie (wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje 230 V oraz instalacje niskonapięciowe.

Zasilacz powinien pracować w pozycji pionowej tak, aby zapewnić swobodny konwekcyjny przepływ powietrza przez otwory wentylacyjne obudowy, których nie wolno zasłaniać. Ponieważ zasilacz zaprojektowany jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym.

Należy także poinformować użytkownika o sposobie odłączenia zasilacza od napięcia sieciowego (najczęściej poprzez wydzielenie i oznaczenie odpowiedniego bezpiecznika w skrzynce bezpiecznikowej). Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.

Szczegóły w karcie katalogowej i instrukcji obsługi.
