Kod produktu: AUPS-70-120-OF
Zasilacz buforowy 12V 6A AUPS-70-120-OF ATTE
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa do paczkomatu w 1-2 dni robocze.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis

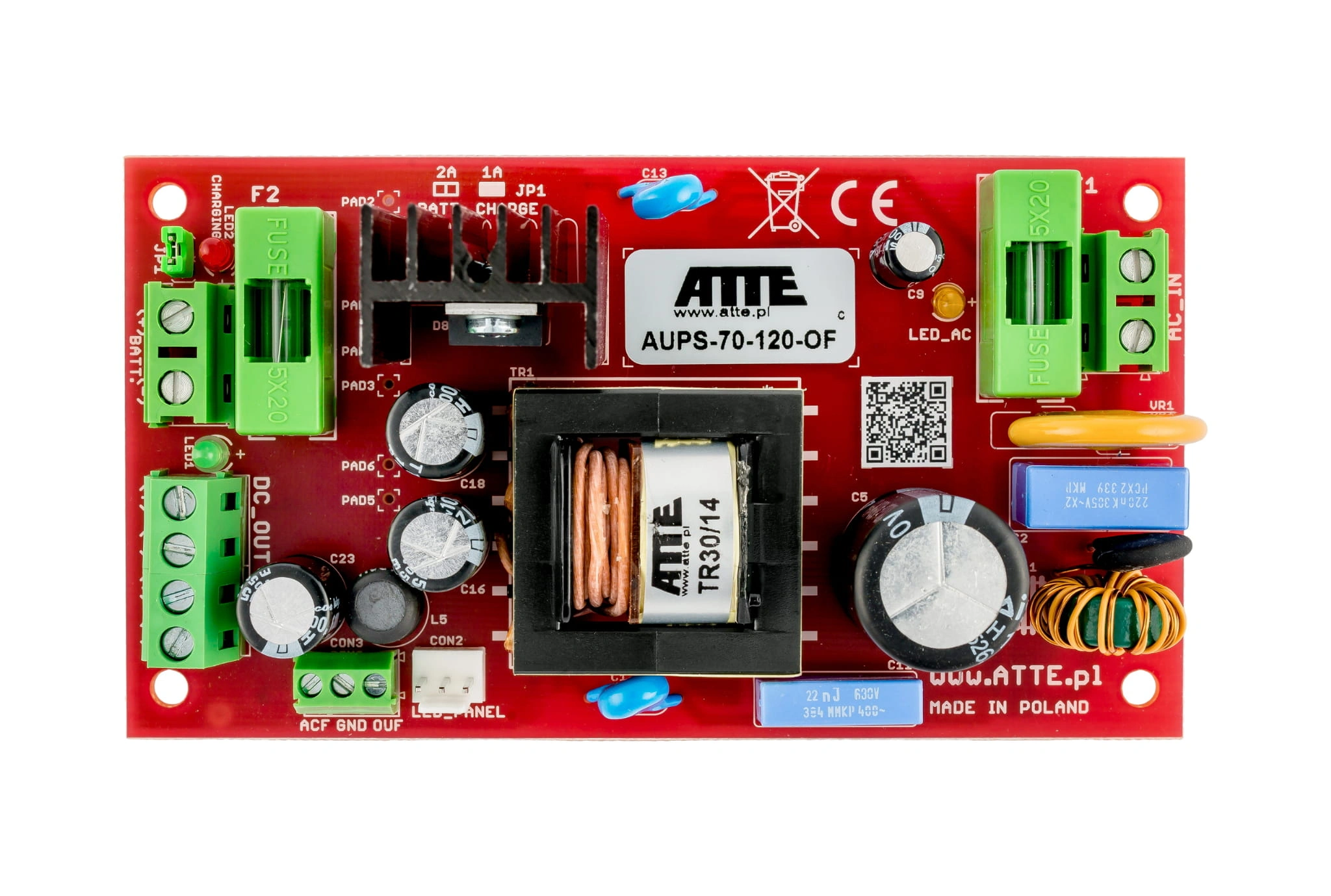

Zasilacz buforowy SMPS, Vin 230VAC, Vout 12VDC, Iout 6A, Pout 72W, moduł do zabudowy, typu AUPS-70-120-OF
NAJWAŻNIEJSZE CECHY:
- kompletne rozwiązanie zasilania urządzeń CCTV w małogabarytowej obudowie
- centralne buforowanie zasilania
- długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
- niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza
- łatwy montaż w obudowach posiadających otworowanie systemowe w rastrze 10,8 mm
Urządzenie jest zasilaczem buforowym przeznaczonym do zasilania urządzeń systemów telewizji przemysłowej CCTV lub systemów kontroli dostępu. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer i innych urządzeń monitoringu wymagających bezprzerwowego zasilania. Zasilacz pozwala na tworzenie rozproszonych systemów monitoringu z centralnym buforowanym zasilaniem. Układy są przystosowane do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA.
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, tworowanej części obudowy lub blachy montażowej.
Dane techniczne:
| Akumulator | 1 x akumulator żelowy lub AGM 12V / 7...18Ah |
| Napięcie wyjściowe | 12 VDC +/-15% |
| Prąd wyjściowy | 6A |
| Moc zasilacza | 72 W |
| Sprawność | 90% @70 W |
| Napięcie wejściowe | 190 ... 260 VAC, 50Hz |
| Prąd ładowania akumulatora | 1 A lub 2 A (wybierane zworą JP1) |
| Zabezpieczenie wejścia zasilacza | Bezpiecznik topikowy zwłoczny 3,15A |
| Zabezpieczenie wyjścia zasilacza | Zasilanie sieciowe: Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9A (wymagany restart zasilacza) Praca z akumulatora: Bezpiecznik topikowy 6,3A |
| Zabezpieczenie obwodu akumulatora | Przed odwrotnym podłączeniem oraz przeciążeniem: Bezpiecznik topikowy 6,3A Przed głębokim rozładowaniem: Odłączenie akumulatora dla napięcia poniżej 10,2 V z auto powrotem |
| Sygnalizacja | LED1 (żółta) - obecność napięcia sieci LED2 (zielona) - obecność napięcia wyjściowego LED3 (czerwona) - ładowanie akumulatora |
| Wyjścia techniczne | OUF – brak napięcia +DC_OUT ACF – brak napięcia AC Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście) |
| Uruchomienie przy braku zasilania AC | Samoczynne uruchomienie zasilacza po podłączeniu akumulatora |
| Konstrukcja obudowy | Brak - moduł do zabudowy |
| Montaż | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm |
| Temperatura pracy | -10 ... +40°C |
| Wymiary | 65 x 118 x 45 mm |
| Waga | 0,14 kg |
