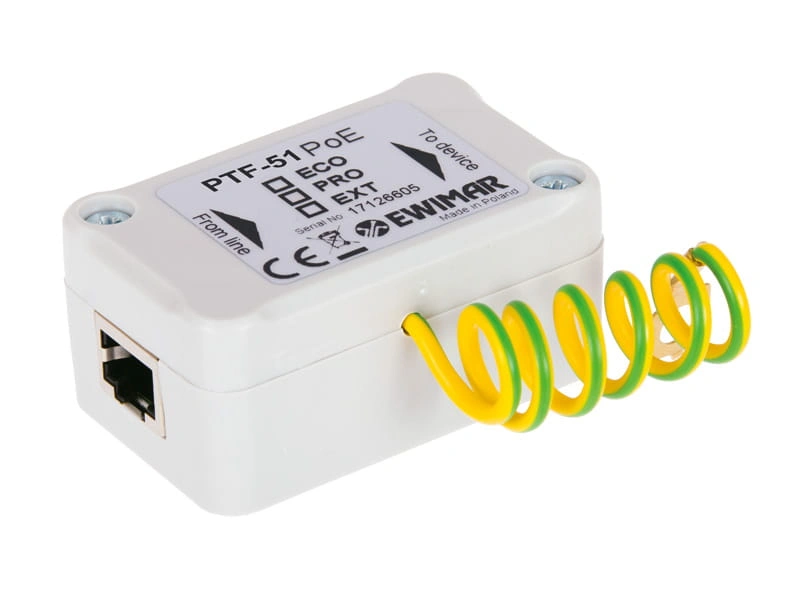

Zabezpieczenie przepięciowe PTF-51-EXT/PoE
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa do paczkomatu w 1-2 dni robocze.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Ochronnik przeciwprzepięciowy, przeznaczony do zabezpieczenia jednego toru LAN przed skutkami przepięć i wyładowań atmosferycznych. Kompatybilny jest z sieciami Ethernet standardów 10Base-T oraz 100Base-T, wykorzystywanymi w połączeniach z komputerami PC, kamerami systemów CCTV, urządzeniami automatyki przemysłowej i budynków a także innych urządzeń konsumenckich. Zawiera bezpośrednie odprowadzenie do ziemi dużych ładunków udarowych indywidualnie z każdej żyły przewodu, bez dosyć często stosowanych elementów pośredniczących, które osłabiają odporność udarową i mają ogromny wpływ na emitowanie lub absorbowanie zakłóceń elektromagnetycznych.
Trzy stopnie ochronne w torze danych z zastosowaniem technologii MOSFET, bardzo skutecznie chronią delikatne obwody interfejsów sieciowych i wprowadzają dodatkowy bufor separujący, w przypadku wystąpienia dużych potencjałów pomiędzy switchem LAN a poszczególnymi punktami końcowymi. Ponadto technologia MOSFET, obniża poziom potencjału jaki dociera do chronionego urządzenia (Poziom ochrony napięciowej UP) w czasie przepięcia do wartości, która jest niewiele wyższa od znamionowego napięcia pracy (Un).
Wbudowane obwody ochrony zasilania PoE, eliminują wzrost napięcia na pomiędzy parami transmisyjnymi 1,2 - 3,6 oraz parami 4,5 - 7,8, które w sieciach 100Mbit wykorzystane wyłącznie do zasilania PoE. Zostały one pogrupowane w celu uproszenia obwodu ochronnego i jedna para traktowana jest jako jedna linia obwodu. Obwody ochronne PoE zabezpieczają urządzenia końcowe LAN przed uszkodzeniem w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania są całkowicie neutralne dla każdego standardu PoE i chronią każdy z nich, włącznie z Hi PoE.
PTF-51-EXT/PoE przeznaczony jest do instalacji w pobliżu punktów końcowych
sieci LAN takich jak: Komputery PC, sterowniki PLC, kamery IPC, transmitery
radiowe, urządzenia internetu rzeczy. Wyposażony jest w obudowę z metalowych
uchwytem na szynę DIN, za pomocą której odprowadzany jest do ziemi ładunek
udarowy. Do poprawnej pracy konieczne jest właściwe uziemienie za pomocą linii
PE a najlepiej jak najkrótszego, wydzielonego punktu uziemienia. Średnica
przewodu uziemiającego musi uwzględniać prądy udarowe odprowadzane ze
wszystkich ochronników zamontowanych na tej samej szynie DIN.
Należy
przestrzegać kierunkowego działania funkcji ochronnej opisanej w instrukcji
obsługi i nie odwracać podłączeń urządzenia w instalacji LAN, co może
spowodować jego niewłaściwe zadziałanie a nawet uszkodzenie.
PTF-51-EXT/PoE zapewnia ciągłość ekranu przewodów FTP pomiędzy wejście a wyjściem i dodatkowo odprowadza do ziemi ładunek pojawiający się pomiędzy ekranem a uziemieniem. Ponieważ zalecane jest uziemienie ekranu przewodu FTP tylko z jednej strony, ekran po stronie ochronnika w trakcie normalnej pracy jest separowany galwanicznie na poziomie 90VDC.
Uwagi:
Do zabezpieczenia jednego toru LAN, można wykorzystać dwa ochronniki 1-kanałowe, zamontowane na dwóch końcach przewodu i odpowiednio je uziemić. W przypadku konieczności zabezpieczenia wielu obwodów LAN, zalecane jest zastosowanie ogranicznika wielokanałowego po stronie switcha LAN i jednokanałowych po stronie urządzeń końcowych.
Jeżeli po stronie zewnętrznych kamer IP zastosowano ochronnik serii EXT, po stronie switcha LAN należy zastosować ochronnik wielokanałowy minimum serii PRO, w przeciwnym wypadku ochrona switcha LAN będzie niewystarczająca.
Jeżeli zabezpieczenia serii EXT będą łączone z patch panelem LAN, musi on być oparty na złączach typu Keystone. Standardowe patch panele z gniazdami LSA (Krone) posiadają zbyt małą wytrzymałość udarową obwodów drukowanych i mogą ulec uszkodzeniu.
Dane techniczne:
| Linia danych | |
|---|---|
| Ilość kanałów: | 1 |
| Obsługiwane typy sieci LAN: | 10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6 |
| Złącze wejściowe (przewód): | Gniazdo RJ-45 |
| Złącze wyjściowe (urządzenie): | Gniazdo RJ-45 |
| Napięcie znamionowe DC (linia-ziemia) UN: | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC: | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP: | 600V |
| Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp: | 2kA na każdą żyłę przewodu (14kA łącznie) |
| Napięcie znamionowe DC (linia-linia) UN: | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC: | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3: | 8V |
| Prąd wyładowczy (8/20µS, linia-linia ) Iimp: | 2kA z uwzględnieniem działania MOSFET |
| Chronione Linie: | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz: | 6-15pF |
| Pojemność (linia-ziemia) @1MHz: | 1-2pF |
| Rezystancja szeregowa: | 6Ω / linię |
| Prąd znamionowy IN: | 300mA / linię |
| Ilość stopni ochronnych: | 3 (GDT, MOSFET, TVS) |
| Element odsprzęgający: | Super szybki bezpiecznik MOSFET |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN: | 58V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC: | 64V DC |
| Poziom ochrony UP : | 93V |
| Prąd wyładowczy (8/20µS, linia-linia) Iimp : | 2kA z udziałem MOSFET (opcja A), 250A (opcja B) |
| Prąd wyładowczy (8/20µS, linia-ziemia) Iimp: | 2kA |
| Chronione pary: | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE: | zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty mocy PoE na obwodach ochronnych: |
IEEE 802.3af, opcja A: 0,6W @48VDC, IEEE 802.3at, opcja A: 1,6W @54VDC, IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC, *) dane dla maksymalnego przewidzianego obciążenia |
| Cechy wspólne | |
| Wymiary: | 65 x 30 x 40 (mm) |
| Zastosowanie: | Ochrona urządzeń montowanych na słupach |
| Sposób montażu: | Obudowa wolnostojąca / montowana na ścianie |
| Szczelność obudowy: | IP54 |
| Temperatura pracy: | -30ºC~60ºC |
