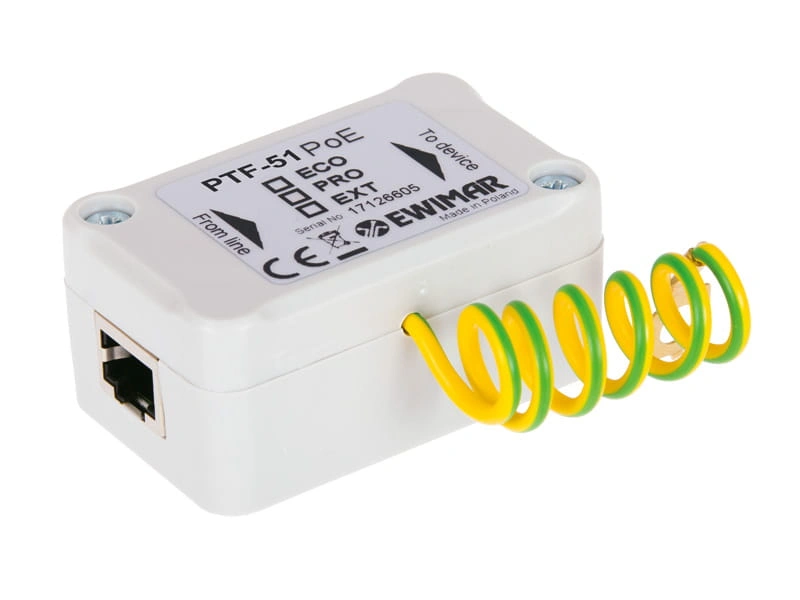

Zabezpieczenie p-przepięciowe LAN PTF-51-PRO/POE
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa do paczkomatu w 1-2 dni robocze.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Zabezpieczenie przeciwprzepięciowe LAN o podwyższonej wytrzymałości udarowej, przeznaczone jest do ochrony przeciwprzepięciowej urządzeń pracujących w sieci LAN, w tym kamery IP, komputery PC, przełączniki LAN, sterowniki automatyki przemysłowej i budynków. Kompatybilne z sieciami Ethernet 10Base-T oraz 100Base-T, wykorzystującymi okablowanie kategorii 5, 5e oraz 6. Każda żyła obwodu transmisji danych oraz zasilania PoE, chroniona jest przed udarami do 2kA z bezpośrednim odprowadzaniem ładunku do ziemi. Wysokiej jakości obwody drukowane wraz ze strojonymi parami różnicowymi, zapewniają bardzo dobre parametry transmisyjne i przyczyniają się do eliminacji przesłuchów, które są przyczyną niestabilnej pracy sieci LAN.
Produkt przeznaczony jest do instalacji, w których chociaż jedno z urządzeń końcowych sieci LAN znajduje się wewnątrz budynku lub w inny sposób jest narażone na przeniknięcie do instalacji ładunków o dużych wartościach. Dwa stopnie ochronne z funkcją odsprzęgania, skutecznie eliminują przepięcia względem ziemi oraz powstające wewnątrz par transmisyjnych.
Specjalny układ połączeń chroni przed przepięciami również urządzenia przed wzrostem napięcia na liniach zasilających PoE w każdym z możliwych standardów (również przesyłanego na liniach transmisyjnych). Linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN Base-100T wykorzystuje je wyłącznie do zasilania PoE. Ogranicznik chroni obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urządzeń końcowych, takich jak switche lub kamery IP. Moc zasilania PoE przekazywana przez ogranicznik może wynosić maksymalnie 60W (kompatybilność z HiPoE).
PTF-51-PRO/PoE zapewnia ciągłość ekranu przewodów FTP pomiędzy wejście a wyjściem i dodatkowo odprowadza do ziemi ładunek pojawiający się pomiędzy ekranem a uziemieniem. Ponieważ zalecane jest uziemienie ekranu przewodu FTP tylko z jednej strony, ekran po stronie ochronnika w trakcie normalnej pracy jest separowany galwanicznie na poziomie 90VDC.
Uwagi:
Do zabezpieczenia jednego toru LAN, można wykorzystać dwa ochronniki 1-kanałowe, zamontowane na dwóch końcach przewodu i odpowiednio je uziemić. W przypadku konieczności zabezpieczenia wielu obwodów LAN, zalecane jest zastosowanie ogranicznika wielokanałowego po stronie switcha LAN i jednokanałowych po stronie urządzeń końcowych.
Jeżeli po stronie zewnętrznych kamer IP zastosowano ochronnik serii PRO, po stronie switcha LAN należy zastosować ochronnik wielokanałowy minimum serii PRO, w przeciwnym wypadku ochrona switcha LAN będzie niewystarczająca.
Jeżeli zabezpieczenia serii PRO będą łączone z patch panelem LAN, musi on być oparty na złączach typu Keystone. Standardowe patch panele z gniazdami LSA (Krone) posiadają zbyt małą wytrzymałość udarową obwodów drukowanych i mogą ulec uszkodzeniu.
Dane techniczne:
| Linia danych | |
|---|---|
| Ilość kanałów: | 1 |
| Obsługiwane typy sieci LAN: | 10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6 |
| Złącze wejściowe (przewód): | Gniazdo RJ-45 |
| Złącze wyjściowe (urządzenie): | Gniazdo RJ-45 |
| Napięcie znamionowe DC (linia-ziemia) UN: | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC: | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP: | 600V |
| Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp: | 2kA na każdą żyłę przewodu (14kA łącznie) |
| Napięcie znamionowe DC (linia-linia) UN: | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC: | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3: | 20V |
| Prąd wyładowczy (8/20µS, linia-linia ) Iimp: | 100A |
| Chronione Linie: | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz: | 6-15pF |
| Pojemność (linia-ziemia) @1MHz: | 1-2pF |
| Rezystancja szeregowa: | 2,2Ω / linię |
| Prąd znamionowy IN: | 300mA / linię |
| Ilość stopni ochronnych: | 2 (GDT, TVS) |
| Element odsprzęgający: | Rezystor udarowy |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN: | 58V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC: | 64V DC |
| Poziom ochrony UP : | 93V |
| Prąd wyładowczy (8/20µS, linia-linia) Iimp : | 100A |
| Prąd wyładowczy (8/20µS, linia-ziemia) Iimp: | 2kA |
| Chronione pary: | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE: | zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty mocy PoE na obwodach ochronnych: |
IEEE 802.3af, opcja A: 0,6W @48VDC, IEEE 802.3at, opcja A: 1,6W @54VDC, IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC, *) dane dla maksymalnego przewidzianego obciążenia |
| Cechy wspólne | |
| Wymiary: | 65 x 30 x 40 (mm) |
| Zastosowanie: | Ochrona urządzeń zainstalowanych na zewnątrz |
| Sposób montażu: | Obudowa wolnostojąca / montaż na ścianie |
| Szczelność obudowy: | IP54 |
| Temperatura pracy: | -30ºC~60ºC |
