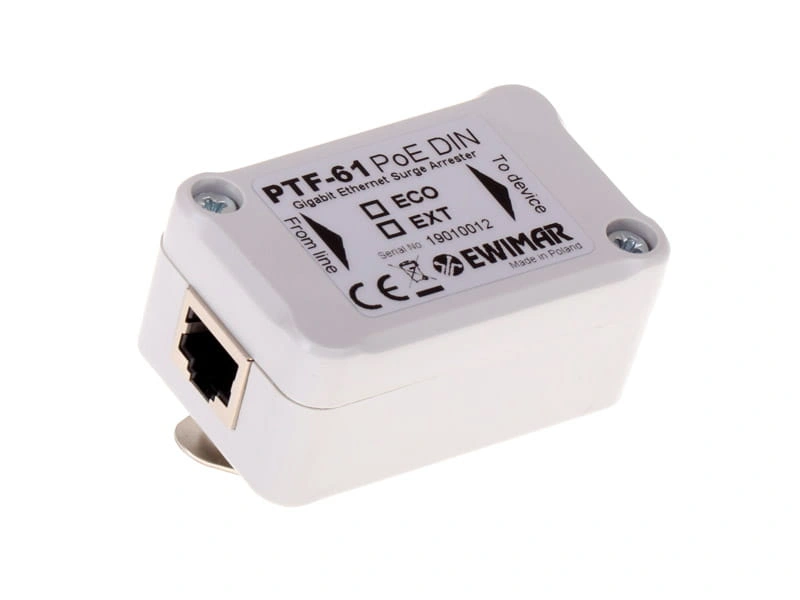

Zabezpieczenie PoE gigabitowe PTF-61-EXT/PoE/DIN
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa w 1 dzień roboczy, paczka do 30kg
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
1-kanałowy ogranicznik przepięć LAN montowany na szynę DIN, przeznaczony do ochrony przeciwprzepięciowej sieci Gigabit Ethernet, kompatybilny ze standardami 1000Base-T i 1000Base-TX. Zawiera bezpośrednie odprowadzenie dużych ładunków udarowych indywidualnie z każdej żyły przewodu, bez udziału elementów pośredniczących, które osłabiają odporność udarową i mają ogromny wpływ na rozpraszanie lub absorbowanie dużej ilości zakłóceń. Bardzo starannie zaprojektowane wielowarstwowe obwody drukowane z użyciem specjalnego procesu ich produkcji oraz nowoczesne komponenty, pozwoliły uzyskać znakomite parametry wymagane w infrastrukturze kategorii 6.
Zastosowane 3 stopnie ochronne z użyciem technologii MOSFET, skutecznie eliminują przepięcia indukujące się w okablowaniu oraz wprowadzają dodatkową separację w przypadku wystąpienia dużych potencjałów pomiędzy poszczególnymi urządzeniami w sieci LAN. Technologia MOSFET obniża poziom potencjału jaki dociera do zabezpieczonego urządzenia (Poziom ochrony napięciowej UP) w czasie przepięcia do wartości, która jest niewiele wyższa od znamionowego napięcia pracy (Un). Uzyskanie takich parametrów jest niemożliwe w przypadku najczęściej stosowanych rozwiązań konwencjonalnych.
Niezależne obwody ochrony zasilania PoE, eliminują wzrost napięcia na pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Rozwiązanie to chroni zasilacze urządzeń końcowych przed uszkodzeniem w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania są całkowicie neutralne dla każdego standardu PoE i chronią każdy z nich, włącznie z Hi PoE.
PTF-61-EXT/PoE/DIN przeznaczony jest do instalacji w pobliżu punktów końcowych sieci LAN takich jak: Komputery PC, sterowniki PLC, kamery IPC, transmitery radiowe, urządzenia internetu rzeczy. Wyposażony jest w obudowę instalowaną na szynie DIN. Uziemienie ogranicznika odbywa się za pomocą szyny DIN, którą należy podłączyć do linii PE a najlepiej jak najkrótszego, wydzielonego punktu uziemienia. Należy również przestrzegać kierunkowego działania funkcji ochronnej opisanej w instrukcji obsługi i nie odwracać podłączeń urządzenia w instalacji LAN, co może spowodować jego niewłaściwe zadziałanie a nawet uszkodzenie.
Ogranicznik przepięć może być stosowany również po stronie switcha LAN, jednak w przypadku wielu kanałów zalecamy zastosowanie ograniczników wielokanałowych serii PTU-6xx lub PF-6xx.
Dane techniczne:
| Linia danych | |
|---|---|
| Ilość kanałów LAN: | 1 |
| Obsługiwane standardy Ethernet: | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Zgodność z okablowaniem: | Kategoria 5, 5e i 6 |
| Złącze wejściowe (strona niechroniona): | Gniazdo ekranowane RJ-45 |
| Złącze wyjściowe (strona chroniona): | Gniazdo ekranowane RJ-45 |
| Napięcie znamionowe DC (linia-ziemia) UN: | 90V DC |
| Napięcie maks. pracy trwałej (linia-ziemia) UC: | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP: | 600V |
| Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp: | 2kA |
| Napięcie znamionowe DC (linia-linia) UN: | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC: | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP : | <8V |
| Prąd wyładowczy (8/20µS, linia-linia ) Iimp: | 75A (2kA po zadziałaniu MOSFET) |
| Chronione Linie: | 1-2, 3-6, 4-5, 7-8 |
| Pojemność (linia-linia) @1MHz: | 5pF |
| Pojemność (linia-ziemia) @1MHz: | 2-3pF |
| Element odsprzęgający: | Bezpiecznik MOSFET |
| Rezystancja szeregowa: | 6Ω / linię |
| Prąd znamionowy IN: | 300mA / linię |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN: | 57V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC: | 64V DC |
| Poziom ochrony UP: | 75V (po zadziałaniu MOSFET) |
| Prąd wyładowczy (8/20µS, linia-linia) Iimp: | 73A (2kA po zadziałaniu MOSFET) |
| Napięcie znamionowe DC (linia-ziemia) UN: | 90V DC |
| Napięcie maks. pracy trwałej (linia-ziemia) UC: | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP: | 600V |
| Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp: | 2kA |
| Chronione pary: | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE: | Zgodny ze wszystkimi typami w tym Hi PoE |
| Cechy wspólne | |
| Wymiary: | 65 x 30 x 40 (mm) - bez uchwytu DIN |
| Zastosowanie: | Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66 |
| Sposób montażu: | Montaż na szynie DIN |
| Sposób uziemienia: | Szyna DIN |
| Szczelność obudowy: | IP54 |
| Temperatura pracy: | -30ºC~60ºC |
