Producent: EWIMAR (przejdź do produktów)

Zabezpieczenie BOX-1-PTF-51-EXT/PoE Ewimar

Za zakup produktu otrzymasz 3000 pkt.
Dowiedz się więcej o programie lojalnościowym.
brutto netto
Cena 330,87 zł
zawiera 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
Dostępny
Czas wysyłki: 3 dni robocze
Dostawa od 0,00 zł - Pocztex KURIER (Polska)

Dostawa w 1 dzień roboczy, paczka do 30kg
Dostawa Koszty dostawy
Zapytaj o produkt
Udostępnij

Opis

BOX-1-PTF-51-EXT/PoE to ogranicznik przepięć sieci LAN, przeznaczony do ochrony punktów kamerowych IP, zamontowanych na ścianach, słupach lub wysięgnikach. Charakteryzuje się bardzo wysoką skutecznością ochrony na bezpośrednie wyładowania, wynoszące do 5kA @ 8/20μs oraz powyżej 5kA w wersji ze złączami śrubowymi. Dodatkowe obwody chronią zasilanie PoE przed niekontrolowanym wzrostem napięcia, spowodowanym zaindukowanym przepięciem. Zastosowana technologia MOSFET wielokrotnie ogranicza poziom napięcia udarowego, które może pojawić się po stronie chronionej w porównaniu do rozwiązań konwencjonalnych.

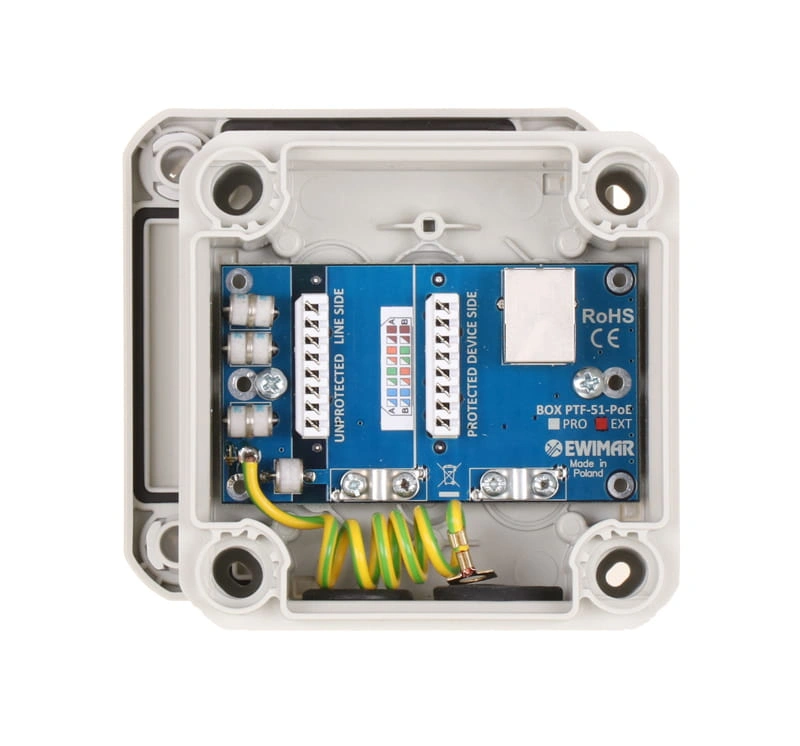

Urządzenie posiada dwa złącza typu LSA (po stronie zagrożonej i chronionej) oraz gniazdo RJ-45 po stronie chronionej, dzięki czemu możliwa jest wygodna konfiguracja podłączenia infrastruktury kablowej. Urządzenie może być używane z okablowaniem kategorii 5, 5e i 6, jednak ze względu na wewnętrzną konstrukcję szybkość połączenia będzie odbywać się w standardzie 100Base-T (100Mbit).

Seria Extreme posiada najnowsze rozwiązanie w postaci super-szybkich bezpieczników automatycznych, wykonywanych w technologii MOSFET. Zapewniają one bardzo niską oporność elektryczną podczas normalnej pracy, przez co w układzie LAN nie powodują żadnych strat. Podczas przepływu prądu, kontrolowane jest jego natężenie a wzrost powyżej ustalonej wartości, powoduje automatyczne odłączenie obwodu wyjściowego w czasie maksymalnym 1μs. Zapewnia to całkowite odizolowanie warstwy fizycznej LAN od przewodu na czas zaistnienia ryzyka oraz powoduje szybsze narastanie napięcia na elementach ochronnych, dzięki czemu szybciej odbywa się reakcja na powstałe przepięcie. Czas przepięcia może trwać nieprzerwanie przez długi czas, a po jego ustąpieniu połączenie elektryczne przywracane jest automatycznie w ciągu 1μs.

Produkt kompatybilny jest ze wszystkimi standardami PoE o maksymalnej mocy 60W.

Może być stosowany z innymi zabezpieczeniami PRO lub EXT firmy Ewimar, jednak do zapewnienia pełnej ochrony linii napowietrznej, zalecanie jest zastosowanie dwóch takich samych urządzeń - po jednym na każdym końcu przewodu. Pozwala to zrównoważyć wytrzymałość udarową całego obwodu, bez względu na miejsce przeniknięcia ładunku elektrycznego.

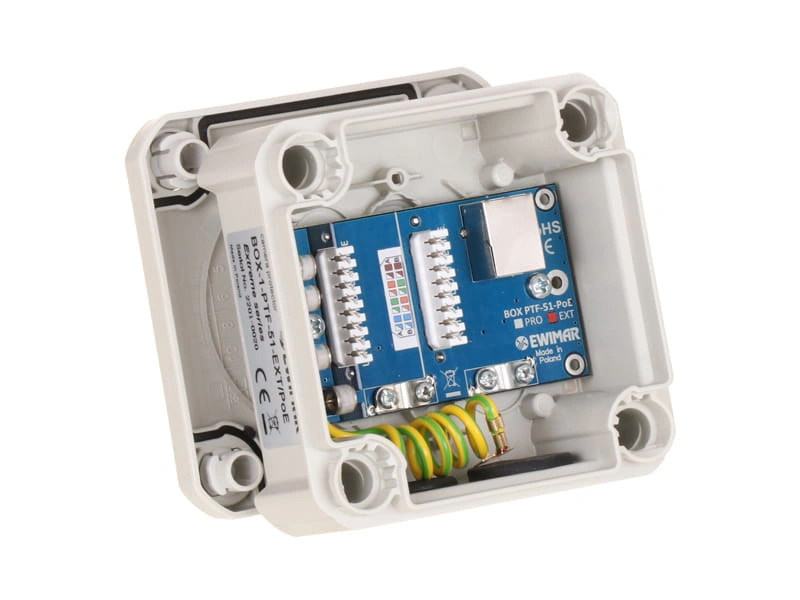

Duża obudowa umożliwia wygodne wykonanie połączeń i wprowadzenie przewodu od kamery wraz ze wszystkimi złączami, co pozwala na ich ukrycie i zabezpieczenie przed wilgocią. BOX-1-PTF-51 może być zamontowany bezpośrednio na ścianie budynku lub na uchwycie słupowym U-BOX wraz z kamerą, co tworzy kompaktowe rozwiązanie.

Produkt posiada wysokiej jakości hermetyczną obudowę, jednak ze względu na konieczność przeprowadzania przewodów od kamery, jeden z otworów posiada gumową membranę bez możliwości całkowitego jej uszczelnienia. Produkt zawsze należy montować wyprowadzeniami do dołu, unikając montażu tuż nad elementami gdzie odbijająca się woda może wpadać do urządzenia od dołu. Nie można również montować poniżej gruntu lub poziomu zbierającej się wody.

Dane techniczne:

Linia danych
Ilość kanałów 1
Zgodność z sieciami 10Base-T, 100Base-T (100Mbit)
Rodzaj stosowanego okablowania Skrętka UTP/FTP kategorii 5, 5e, 6, 6A i 7
Złącze wejściowe (LINE) LSA (Krone)
Złącze wyjściowe (DEVICE) LSA (Krone) + RJ-45
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy C1 (8/20µs, linia-ziemia ) Iimp 5kA
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3 8V (po zadziałaniu MOSFET)
Prąd wyładowczy C1 (8/20µs, linia-linia ) Iimp 2kA
Chronione Linie 1-2, 3-6
Pojemność (linia-linia) @1MHz 6-15pF
Pojemność (linia-ziemia) @1MHz 2-3pF
Rezystancja szeregowa 6Ω / linię
Prąd znamionowy IN 300mA / linię
Ilość stopni ochronnych 3 (GDT, MOSFET, TVS)
Element odsprzęgający Bezpiecznik MOSFET
Linia PoE
Napięcie znamionowe DC (linia-linia) UN 58V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
Poziom ochrony UP C3 93V
Prąd wyładowczy (8/20µs, linia-linia) Iimp C3 2kA (opcja A), 250A (opcja B)
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy C1 (8/20µs, linia-ziemia ) Iimp 5kA
Chronione pary
 (1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Cechy wspólne
Wymiary 114 x 114 x 57 mm
Zastosowanie Wewnątrz / Zewnątrz
Sposób montażu Wolnostojąca, Montowana do ściany
Szczelność obudowy IP65 (z uwagami umieszczonymi w instrukcji obsługi)
Temperatura pracy -30ºC~60ºC



Dane techniczne

Gwarancja

  • Gwarancja 24 miesiące
