Opis

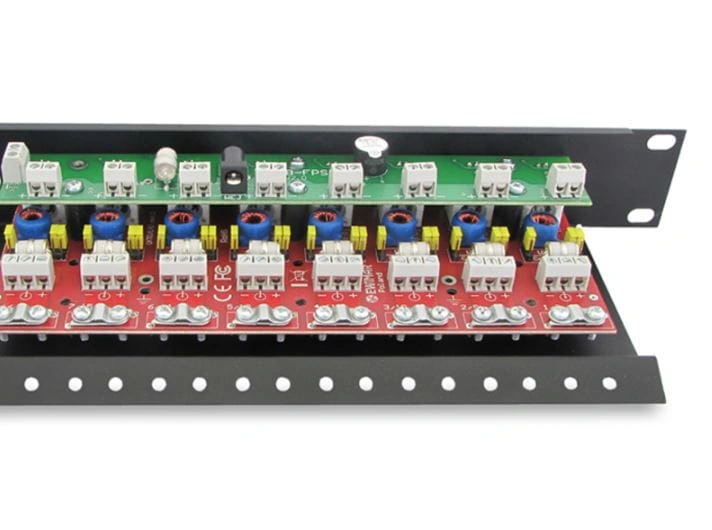

LHD-8R-EXT-FPS jest 8-kanałowym panelem zabezpieczającym
rozbudowanym o dystrybucjw zasilania FPS. Panel łączy w sobie funkcje
zabezpieczenia, dystrybucji zasilania, porządkujące oraz stabilizujące
połączenie w systemach CCTV wysokiej rozdzieloczści. Panel został zaprojektowany
do urządzeń pracujących w standardzie AHD, HD-CVI, HD-TVI oraz Turbo
HD.
Zabezpieczenie jest uniwersalne dla przewodów koncentrycznych oraz
UTP. W zależności od potrzeby każdy kanał może być przeznaczony dla skrętki UTP
lub dla przewodu koncentrycznego. Ustawienie urządzenia przeprowadza się przez
odpowiednie przestawienie zworek w pozycji "Coaxial" lub "UTP". Jest znakomitym
rozwiązaniem dla instalacji, w których zastosowano różnego rodzaju przewody w
różnych ilościach.
Wbudowany dystrybutor zasilania kamer FPS
- może zasilić niezależnie do 16 kamer, moduł wyposażony jest w zabezpieczenie
chroniące przez zwarciem obwodu bądź przepięciem. Moduł został wyposażony w
świetlny sygnalizator napięcia oraz akustyczny sygnalizator zwarcia.
Dużą
zaletą patch panelu jest bardzo niska pojemność obwodu (2~4pF), dzięki czemu
zabezpieczenie ma minimalny wpływ na transmisję sygnałów od 0 ~ 100MHz, co dla
złożonych sygnałów AHD, HD-CVI i HD-TVI jest bardzo istotne, ponieważ nie
powoduje dużych tłumienności.

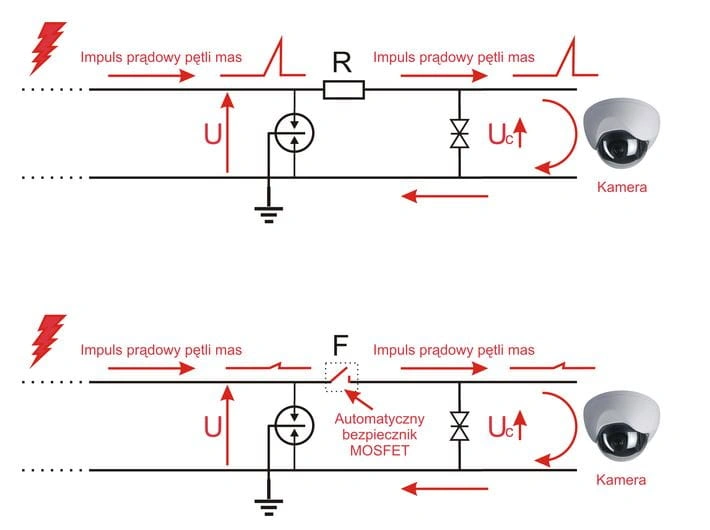

W serii zabezpieczeń Extreme
zastosowano najnowsze rozwiązanie w postaci super-szybkich automatycznych
bezpieczników, wykonywanych w technologii MOSFET. Stanowią one
bardzo niską oporność elektryczną podczas normalnej pracy. W czasie pracy
znamionowej kontrolowane jest natężenie i wzrost prądu powyżej ustalonej
wartości, obwód wejściowy automatycznie odłączany jest od obwodu wyjściowego w
bardzo krótkim czasie.
W serii Extreme zastosowano najwyższej klasy 3 stopnie
ochronne, działające w odpowiedniej kolejności podczas wyładowania
atmosferycznego lub innych źródeł przepięć zarówno o wysokim jak i niskim
poziomie. Podczas nominalnej pracy urządzeń, obwody transmisji sygnału nie
są galwanicznie połączone z uziemieniem, eliminuje to wpływ szkodliwych pętli
mas oraz zakłóceń sygnału HD. Działanie zabezpieczenia polega na rozłączeniu
(odseparowanie) obwodu przez super-szybki bezpiecznik MOSFET a
następnie sprowadzaniu ładunku elektrycznego do jego obwodów już w początkowym
stadium powstawania, co opóźnia pojawianie się destrukcyjnego napięcia na
obwodach wejściowych urządzeń CCTV. W momencie pojawienia się głównego impulsu
przepięciowego, jest on odprowadzany jest do ziemi za pomocą oddzielnego
przewodu. Przepięcia powstające wewnątrz przewodów oraz przepięcia wtórne,
eliminowane są przez elementy jonizujące. Powoduje to wysoką trwałość urządzenia
na impulsy wielokrotne (paralizatory) oraz zapewnia odpowiednią kolejność
działania poszczególnych stopni ochronnych.
LHD-8R-EXT-FPS, może być używany w aplikacjach 8-kanałowych w połączeniu z
zabezpieczeniem serii EXTREME HDO-1F-EXT bądź HDT-1F-EXT. Urządzenia można także
łaczyć z zabezpieczeniami z serii PRO. Do zapewnienia pełnej ochrony, zaleca się
stosowanie zabezpieczeń na 2 końcach przewodu sygnałowego wraz z ich
uziemieniem. Zapewnia to szybszą reakcję zabezpieczenia i lepszą ochronę
urządzeń CCTV przed skutkami wyładowań.
W urządzeniu zastosowano markowe
złącza BNC, dzięki czemu zapewniona jest wysoka jakość i trwałość połączenia,
nawet w niekorzystnych warunkach temperaturowych.

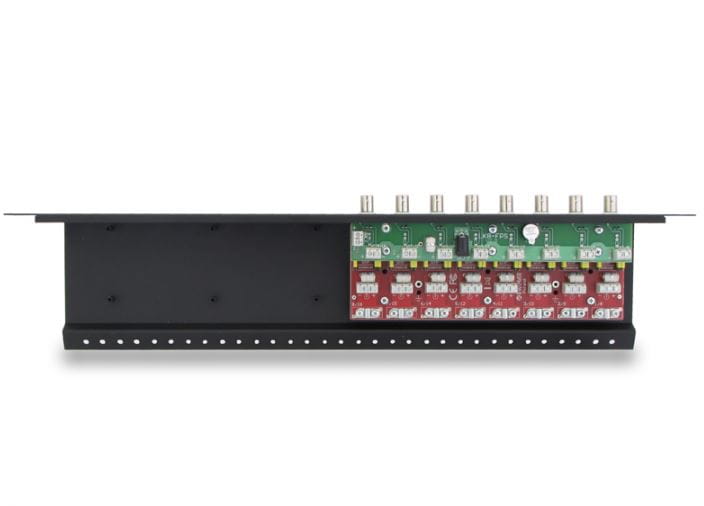

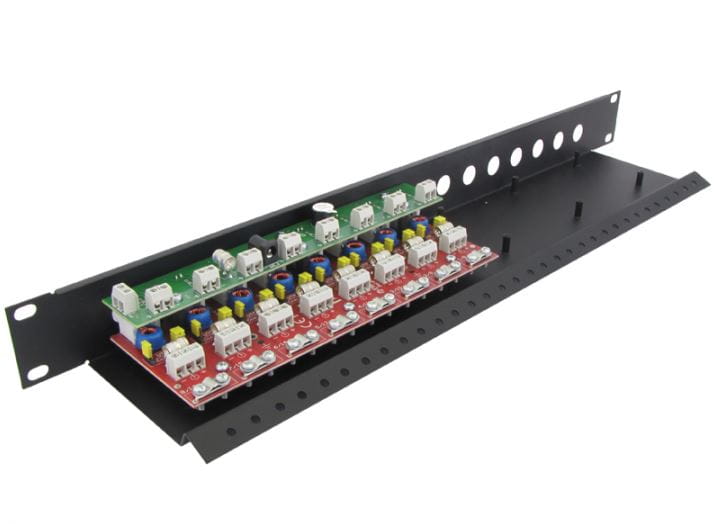

Przeznaczony jest do
montowania w systemach RACK 19 cali, w szafach wiszących oraz wolnostojących.
Może być zainstalowany na przedniej szynie szafy RACK a po zakupieniu
dodatkowych uchwytów, również na tylnych szynach szaf wolnostojących.
Dane techniczne:
| Ilość kanałów Video | 8 |
| Obudowa | Panel RACK |
| Impedancja |
75 Ohm |
| Przewód wejściowy | Koncetryczny/UTP |
| Złącze wyjściowe (Urządzenie) |
Gniazdo BNC |
| Pasmo przenoszenia | 100 MHz |
| Tłumienie | 0.4dB |
| Dystrybucja zasilania | 8 kanałów zasilania 12V lub 24V |
| Zabezpieczenie antyprzepięciowe |
3 - Iskrownik, ochronnik gazowy, transil, bezpiecznik MOSFET |
| Ochrona linia-ziemia |
Ochronnik gazowy: 90V, 2x10kA @ 8/20uS |
| Ochrona linia-linia |
Mostek ochronny: 6V, 15A @ 8/20uS |
| Maksymalny poziom przepięcia | 4kV |
| Pojemność obwodu zabezpieczenia | Nie więcej niż 4pF |
| Temperatura pracy |
-40˚C do +60˚C |
| Wymiary | 1U RACK 19'' (42 mm x 482 mm x 115 mm) |
