Producent: EWIMAR (przejdź do produktów)

Zabezpieczenie 16-kanałowe PTF-516R-PRO/PoE Ewimar

Za zakup produktu otrzymasz 15000 pkt.
Dowiedz się więcej o programie lojalnościowym.
brutto netto
Cena 1 586,70 zł
zawiera 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
Dostępny
Czas wysyłki: 3 dni robocze
Dostawa od 0,00 zł - Pocztex KURIER (Polska)

Dostawa w 1 dzień roboczy, paczka do 30kg
Dostawa Koszty dostawy
Zapytaj o produkt
Udostępnij

Opis

PTF-516R-PRO/PoE to zabezpieczenie przeciwprzepięciowe, dedykowane do skutecznej ochrony 16 kanałów sieci LAN do szybkości 100Mbit i podłączonych do niej urządzeń, zainstalowanych na zewnątrz budynków. Zalecany jest do mostów radiowych, kamer CCTV, sterowników automatyki i oświetlenia, montowanych na elewacjach budynków i innych nieuziemionych konstrukcjach. Duża wytrzymałość udarowa o wartości do 2kA dla każdej żyły przewodu z bezpośrednim odprowadzaniem ładunku do ziemi, zapobiega przed zniszczeniem elektroniki w wyniku zaindukowania się dużej energii w przewodach lub przy przeskoku iskry z innych instalacji lub okablowania.

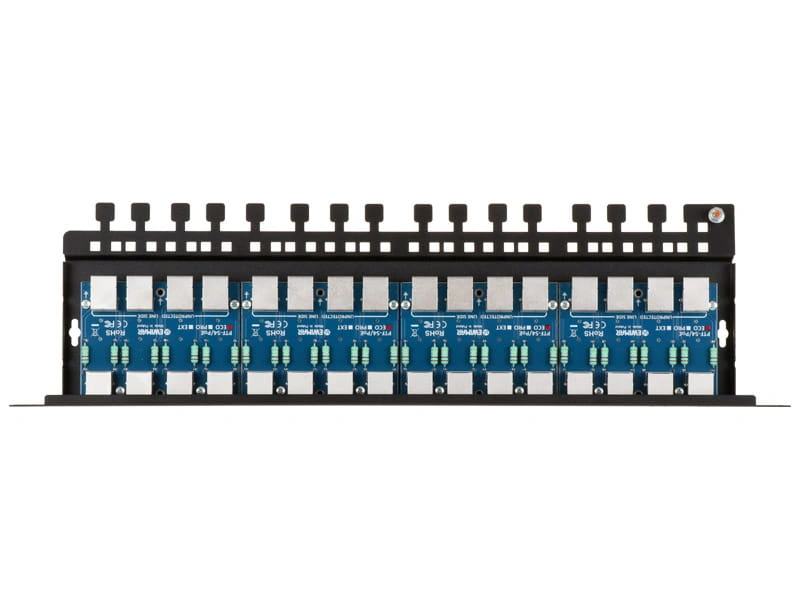

Kompletne zabezpieczenie składa się z czterech modułów PTF-54-PRO/PoE, zamontowanych w obudowie standardu RACK 19", które mogą być łatwo wymieniane na inne modele. Seria 5xx posiada znacznie lepsze parametry transmisyjne i obciążeniowe względem wcześniejszych modeli, dzięki licznym symulacjom i strononym obwodom drukowanym. Nowa konstrukcja układów ochronnych toru PoE, zabezpiecza każdy z dostępnych standardów i pozwala przesyłać zasilanie o mocy do 60W.

Obudowa Rack wraz z elektroniką tworzą kompletny panel ochronny, wyposażony w gniazda RJ-45 po stronie chronionej oraz niechronionej, co ułatwia podłączenie do istniejących instalacji oraz skraca proces serwisowania. Opcjonalna pokrywa chroni elektronikę przed zabrudzeniem oraz przed przypadkowym uszkodzeniem a wypustki i otwory na opaski zaciskowe pozwalają na solidne zamocowanie przewodów.

Opcjonalne uchwyty kątowe LK-MOUNT służą do zamocowania panela pod kątem 45 stopni na tylnej szynie szafy Rack, co jest korzystne w przypadku stosowania rejestratorów NVR w instalacjach CCTV.

Najlepszą efektywność ochrony uzyskuje się, przez zastosowanie zabezpieczeń przeciwprzepięciowych na dwóch końcach przewodu LAN i odpowiednie ich uziemienie. Zazwyczaj po stronie switcha LAN stosowane jest urządzenie wielokanałowe a po stronie urządzeń końcowych zabezpieczenia 1-kanałowe. Aby zrównoważyć wytrzymałość udarową całej linii LAN, po drugiej stronie przewodu należy zastosować ogranicznik nie niższy niż serii PRO lub EXT.

Ograniczników serii PRO nie należy łączyć z popularnymi patch panelami, wykorzystującymi złącza LSA (Krone) ze względu na małą wytrzymałość udarową ich obwodów drukowanych. Jako zakończeń przewodów LAN należy zastosować złącza typu Keystone oraz patchcordy z grubymi żyłami przewodów, najlepiej ekranowane kategorii 6.

Dane techniczne:

Linia danych
Ilość kanałów LAN: 16
Możliwość rozbudowy: Nie, tylko wymiana na inne moduły
Obsługiwane typy sieci LAN: 10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6
Złącze wejściowe (przewód): Gniazdo RJ-45, ekranowane
Złącze wyjściowe (urządzenie): Gniazdo RJ-45, ekranowane
Rodzaje stosowanych przewodów: UTP / FTP kategorii 5, 5e i 6
Napięcie znamionowe DC (linia-ziemia) UN: 90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC: 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP: 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp: 2kA na każdą żyłę przewodu (14kA łącznie)
Napięcie znamionowe DC (linia-linia) UN: 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC: 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3: 20V
Prąd wyładowczy (8/20µS, linia-linia ) Iimp: 100A
Chronione Linie: 1-2, 3-6
Pojemność (linia-linia) @1MHz: 6-15pF
Pojemność (linia-ziemia) @1MHz: 1-2pF
Rezystancja szeregowa: 2,2Ω / linię
Prąd znamionowy IN: 300mA / linię
Ilość stopni ochronnych: 2 (GDT, TVS)
Element odsprzęgający: Rezystor udarowy
Linia PoE
Napięcie znamionowe DC (linia-linia) UN: 58V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC: 64V DC
Poziom ochrony UP : 93V
Prąd wyładowczy (8/20µS, linia-linia) Iimp : 100A
Prąd wyładowczy (8/20µS, linia-ziemia) Iimp: 2kA
Chronione pary: (1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE: zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Straty mocy PoE na obwodach ochronnych:

IEEE 802.3af, opcja A: 0,6W @48VDC ;
IEEE 802.3af, opcja B: 0,35W @48VDC ;

IEEE 802.3at, opcja A: 1,6W @54VDC;
IEEE 802.3at opcja B: 0,6W @54VDC;

IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC

*) dane dla maksymalnego przewidzianego obciążenia

Cechy wspólne
Wymiary: 480 x 41 x 130 (mm)
Zastosowanie: Ochrona urządzeń zainstalowanych na zewnątrz budynków
Sposób montażu; Montaż w szafie Rack 19"
Szczelność obudowy: nie dotyczy
Temperatura pracy: -30ºC~60ºC



Pliki do pobrania

File icon zabezpieczenie-sieci-lan-ptf-516r-pro-poe.pdf 1.16 MB

instrukcja_PL
