Opis

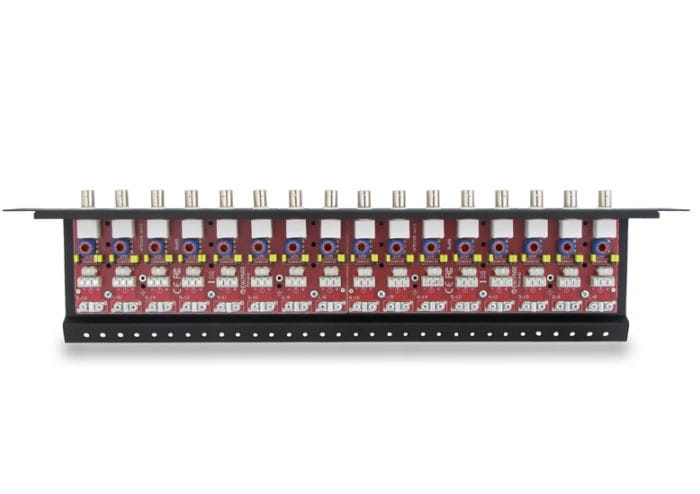

LHD-16R-EXT jest 16-kanałowym wielofunkcyjnym panelem połączeniowym mocowanym
w szafie RACK. Panel przenznaczony jest do uporządkowania przewodów oraz ich
stabilnego podłączenia, stanowi także pełne zabezpieczenie urządzeń CCTV.
Przeznaczony jest do sytemów wykorzystujących sygnały w standardzie AHD,
HD-CVI, HD-TVI oraz Turbo HD.
Zabezpieczenie jest uniwersalne dla
przewodów koncentrycznych oraz UTP. W zależności od potrzeby każdy kanał może
być przeznaczony dla skrętki UTP lub dla przewodu koncentrycznego. Ustawienie
urządzenia przeprowadza się przez odpowiednie przestawienie zworek w pozycji
"Coaxial" lub "UTP". Jest znakomitym rozwiązaniem dla instalacji, w których
zastosowano różnego rodzaju przewody w różnych ilościach.
W serii
zabezpieczeń Extreme zastosowano najnowsze rozwiązanie w postaci super-szybkich
automatycznych bezpieczników, wykonywanych w technologii MOSFET. Stanowią
one bardzo niską oporność elektryczną podczas normalnej pracy. W czasie pracy
znamionowej kontrolowane jest natężenie i wzrost prądu powyżej ustalonej
wartości, obwód wejściowy automatycznie odłączany jest od obwodu wyjściowego w
bardzo krótkim czasie.
Wykorzystuje on 3 stopnie ochronne, działające w
odpowiedniej kolejności podczas wyładowania atmosferycznego lub innych źródeł
przepięć zarówno o wysokim jak i niskim poziomie. Podczas nominalnej pracy
urządzeń, obwody transmisji sygnału nie są galwanicznie połączone z uziemieniem,
eliminuje to wpływ szkodliwych pętli mas oraz zakłóceń sygnału HD. Działanie

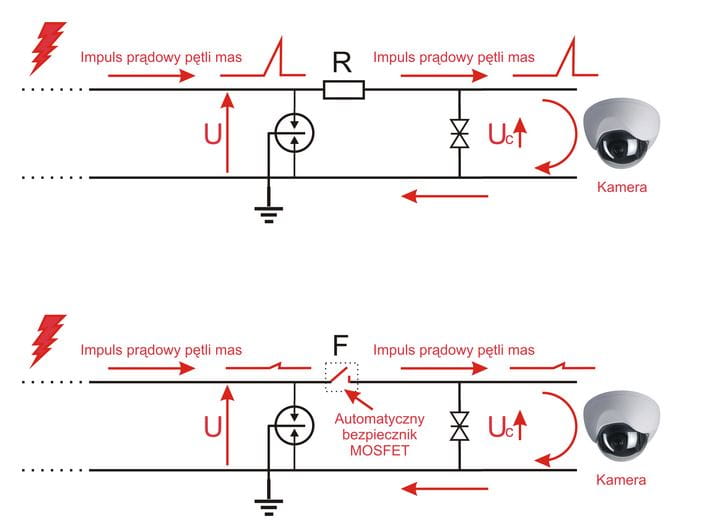

zabezpieczenia polega na rozłączeniu
(odseparowanie) obwodu przez szybki
bezpiecznik MOSFET a następnie sprowadzaniu ładunku elektrycznego do jego
obwodów już w początkowym stadium powstawania, co opóźnia pojawianie się
destrukcyjnego napięcia na obwodach wejściowych urządzeń CCTV. W momencie
pojawienia się głównego impulsu przepięciowego, jest on odprowadzany jest do
ziemi za pomocą oddzielnego przewodu. Przepięcia powstające wewnątrz przewodów
oraz przepięcia wtórne, eliminowane są przez elementy jonizujące. Powoduje to
wysoką trwałość urządzenia na impulsy wielokrotne (paralizatory) oraz zapewnia
odpowiednią kolejność działania poszczególnych stopni ochronnych.

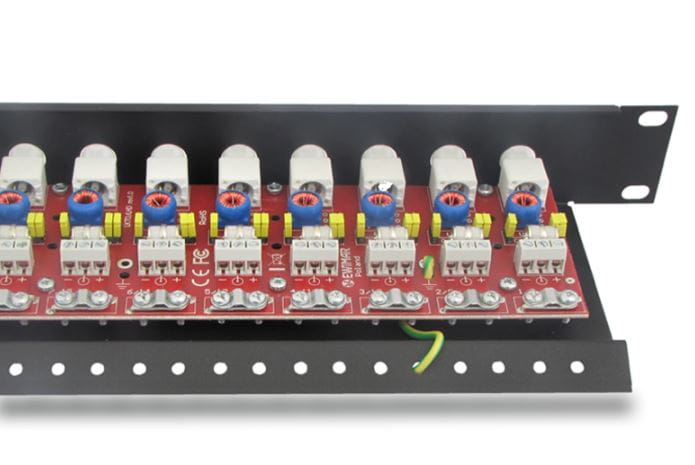

W urządzeniu zastosowano markowe złącza BNC, dzięki czemu zapewniona jest
wysoka jakość i trwałość połączenia, nawet w niekorzystnych warunkach
temperaturowych.

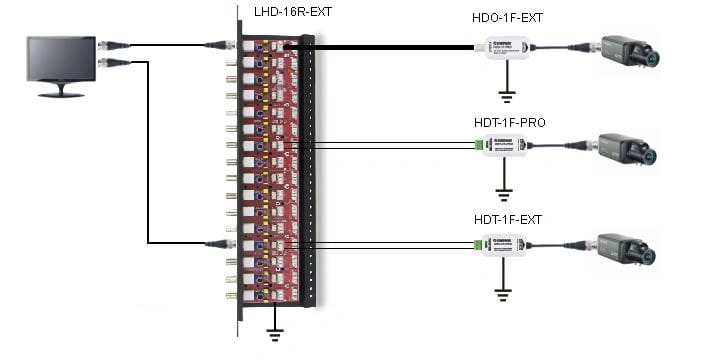

LHD-16R-EXT, może być używany w aplikacjach
16-kanałowych w połączeniu z zabezpieczeniem serii EXTREME HDO-1F-EXT bądź
HDT-1F-EXT. Urządzenia można także łaczyć z zabezpieczeniami z serii PRO. Do
zapewnienia pełnej ochrony, zaleca się stosowanie zabezpieczeń na 2 końcach
przewodu sygnałowego wraz z ich uziemieniem. Zapewnia to szybszą reakcję
zabezpieczenia i lepszą ochronę urządzeń CCTV przed skutkami
wyładowań.
Przeznaczony jest do montowania w systemach RACK 19 cali, w
szafach wiszących oraz wolnostojących. Może być zainstalowany na przedniej
szynie szafy RACK a po zakupieniu dodatkowych uchwytów, również na tylnych
szynach szaf wolnostojących.
Dane techniczne:
| Ilość kanałów Video | 16 |
| Obudowa | Panel RACK |
| Impedancja | 75 Ohm |
| Przewód wejściowy | Koncetryczny/UTP |
| Złącze wyjściowe (Urządzenie) | Gniazdo BNC |
| Pasmo przenoszenia | 100 MHz |
| Tłumienie | 0,2dB |
| Zabezpieczenie antyprzepięciowe | 3 - Iskrownik, Ochronnik gazowy, Transil, Bezpiecznik MOSFET |
| Ochrona linia-ziemia | Ochronnik gazowy: 90V, 2x10kA @ 8/20uS |
| Ochrona linia-linia | Mostek ochronny: 6V, 15A @ 8/20uS |
| Maksymalny poziom przepięcia | 4kV |
| Pojemność obwodu zabezpieczenia | Nie więcej niż 4pF |
| Temperatura pracy | -40C ~ +60C |
| Wymiary | 1U RACK 19'' |
