Kod producenta: R70911
Kod produktu: SA-91DL

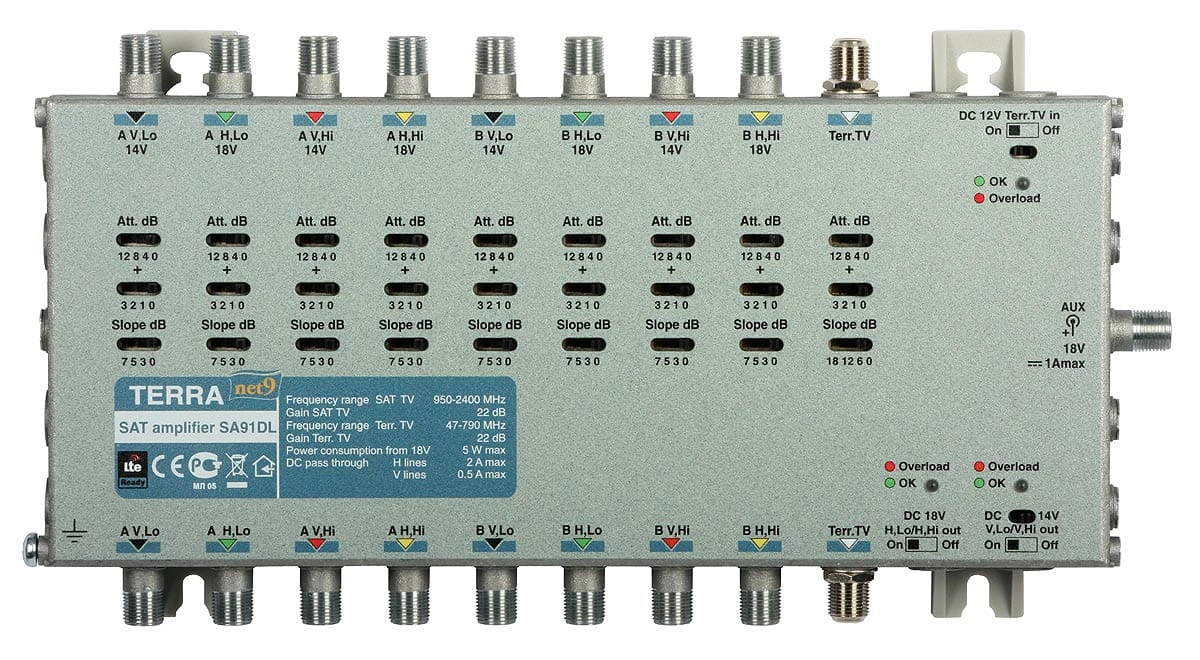

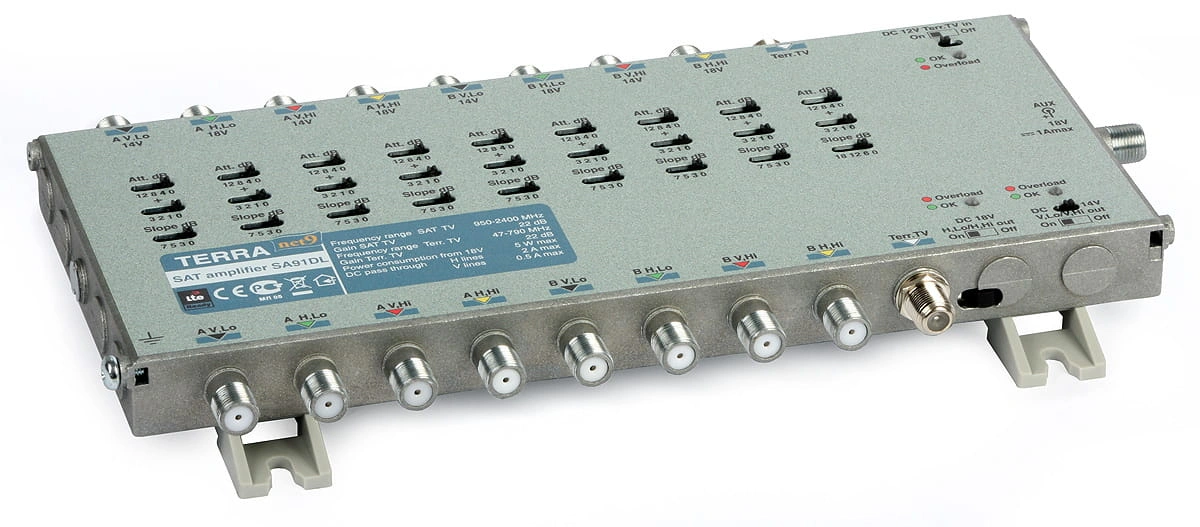

Wzmacniacz multiswitchy 9-wejściowych SA-91DL
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa w 1 dzień roboczy, paczka do 30kg
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Wzmacniacz magistrali multiswitchowej SA-91LD przeznaczony jest do stosowania w zbiorczych systemach SMATV. Wyposa
żony w osiem wejść satelitarnych oraz jedno wejście DVB-T/Radio pozwala na wzmocnienie i wyrównanie poziomu sygnału dla każdej z par polaryzacja-pasmo (telewizja satelitarna) oraz telewizji naziemnej. Stosowany jest jako wzmacniacz międzystopniowy w wybranych punktach instalacji (zasilanie po liniach sygnałowych polaryzacji H ze wzmacniacza SA-91L) lub jako wzmacniacz wejściowy w przypadku, gdy do jego zasilenia wykorzystany zostanie zasilacz PS192F.Wzmacniacz magistrali multiswitchowej SA-91LD posiada wbudowany filtr sygnałów LTE umożliwiający eliminowanie niepożądanych sygnałów w paśmie 800MHz (częstotliwości 791- 862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).
Do głównych zadań urządzenia należy:
- wzmacnianie i wyrównanie poziomu sygnałów IF dla 8 par polaryzacja-pasmo,
- wzmacnianie i wyrównanie poziomu sygnału DVB-T oraz radiowego,
- tłumienie sygnału LTE (pasmo > 790MHz)
- kompensacja charakterystyki tłumienia przewodu koncentrycznego,
- zasilanie innych elementów instalacji, takich jak: konwertery LNB, przedwzmacniacze DVB-T, multiswitche, czy inne wzmacniacze magistrali (w przypadku podłączenia zasilacza PS192F),
- odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A.
- Gwarancja - 4 lata.
Zastosowanie wzmacniaczy SA-91L/91DL pozwala na budowę rozległych systemów multiswitchowych liczących nawet kilkaset gniazd. Regulacja poziomu sygnałów za pomocą przełączników zapewnia stabilność parametrów w czasie. Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.
Dane techniczne:
| Nazwa | SA-91LD | ||
| Pasmo pracy [MHz] | SAT | 950 - 2400 | |
| DVB-T/Radio | 47 - 790 | ||
| Wzmocnienie [dB] | SAT | 22 | |
| DVB-T/Radio | 22 | ||
| Regulacja wzmocnienia [dB] | SAT | 0...-15, krok 1dB | |
| DVB-T/Radio | 0...-15, krok 1dB | ||
| Korekcja ch-ki tłumienia przewodu [dB] | SAT | 0/3/5/7 | |
| DVB-T/Radio | 0/6/12/18 | ||
| Separacja [dB] | SAT/SAT | 30 | |
| SAT/DVB-T | 30 | ||
| Szumy własne [dB] | < 9 | ||
| Max. poziom sygnału TV naziemnej (IMD3=60dB)**** [dBμV] | 109 | ||
| Max. poziom sygnału SAT (IMD3=35dB)**** [dBμV] | 114 | ||
| Zasilanie innych urządzeń | tor syg. V | - | |
| tor syg. H | - | ||
| tor TV naz. | - | ||
| Przejście DC w torze syg. H | 2A* max | ||
| Klasa ekranowania | A | ||
| Pobór mocy | 9-18VDC 5W*** | ||
| Zakres temperatur pracy [ºC] | -20...+50 | ||
| Wymiary [mm] | 255x135x32 | ||
| Masa [kg] | 0,9 | ||
* max. 1A w jednej linii
** bez zewn
ętrznego obciążenia DC; z max. obciążeniem 55W*** zasilanie po liniach sygnałowych H
**** dla 2 nośnych
Pliki do pobrania
SA-91DL_CE_EN.pdf
53.52 kB
Deklaracja zgodności CE EN
SA-91DL_DWG.pdf
116.11 kB
Rysunek techniczny
SA-91DL_Manual_EN.pdf
327.67 kB
Instrukcja EN
