Kod produktu: EW-485/1/1/SO

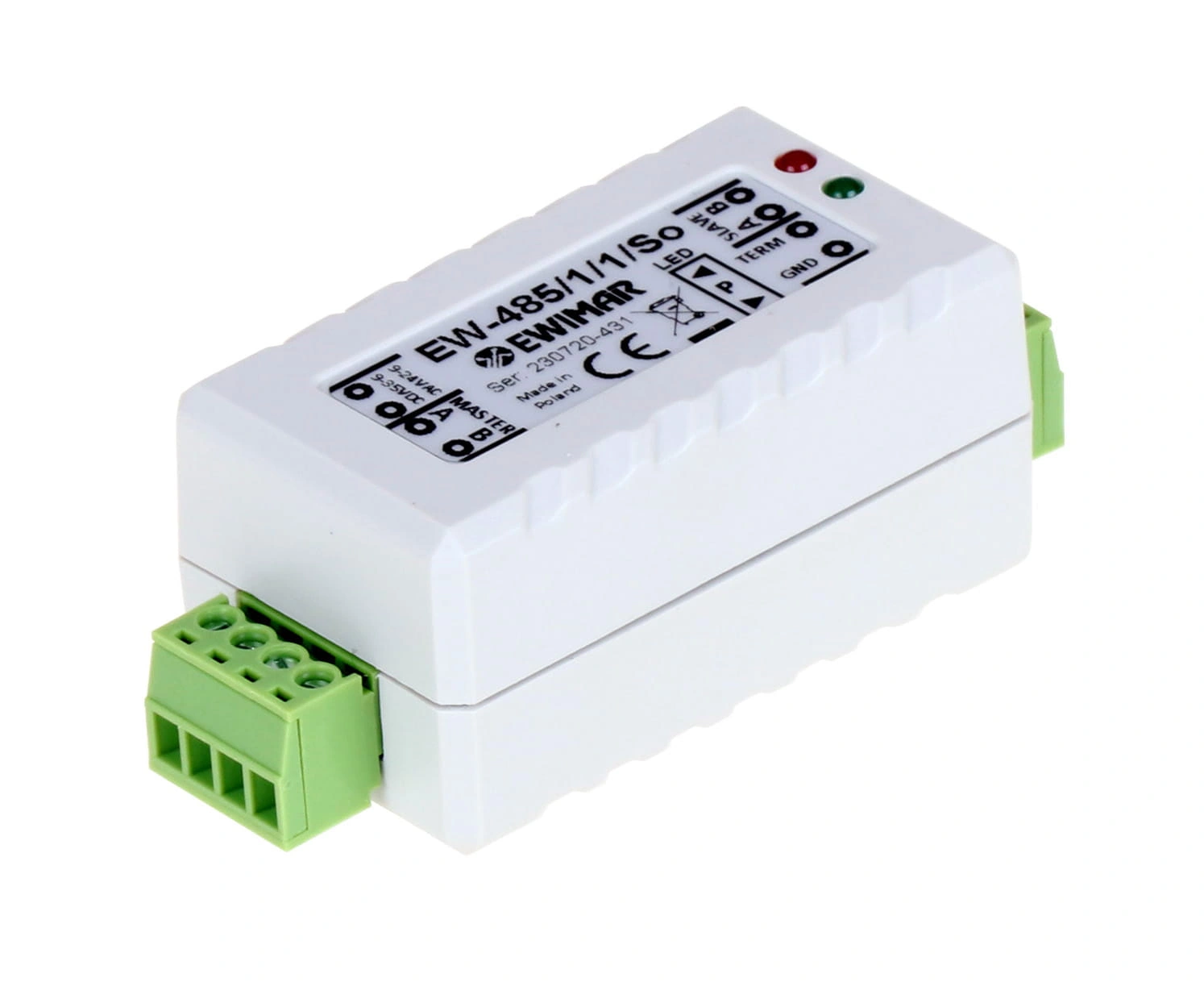

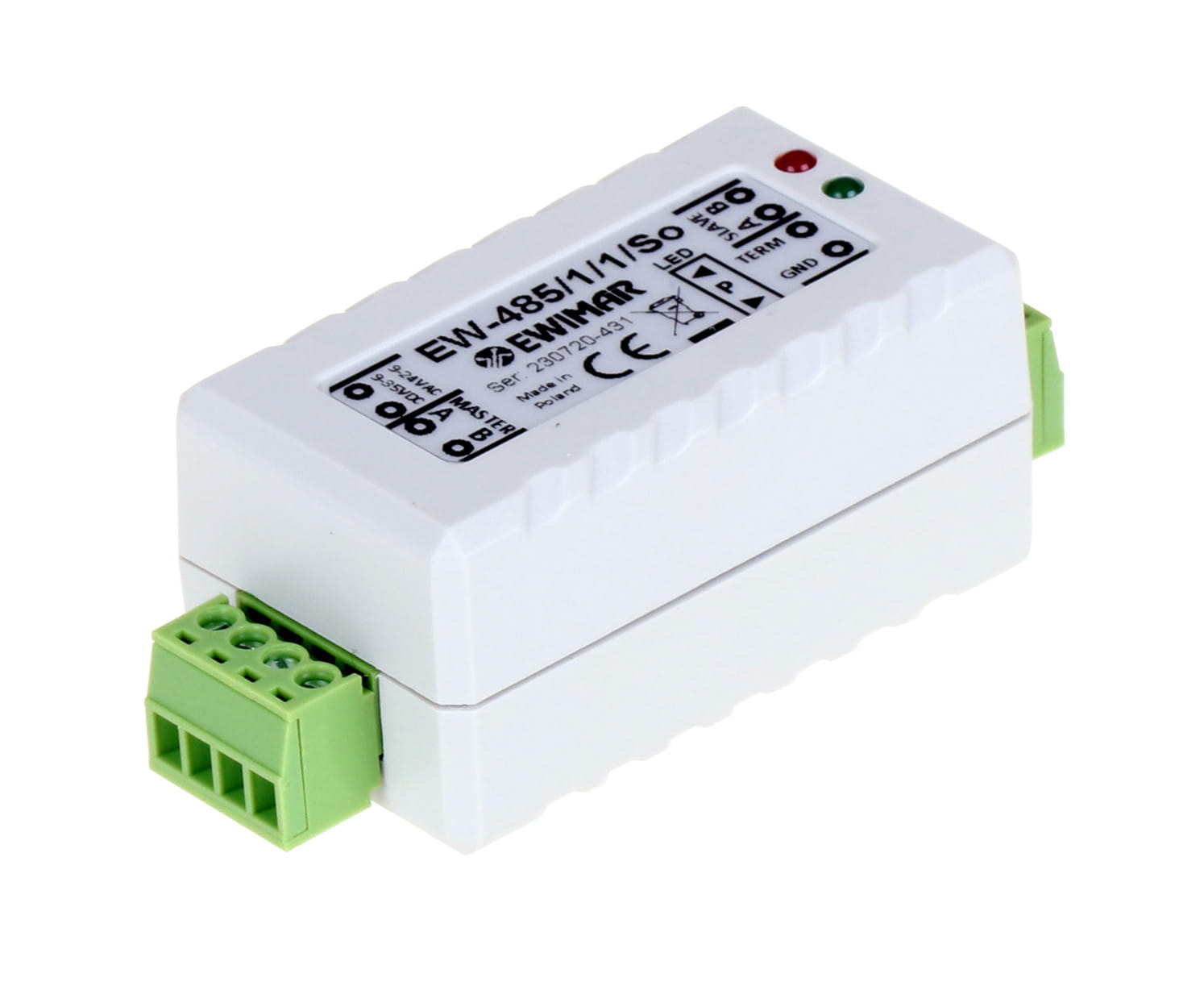

Wzmacniacz magistrali RS-485 EW-485/1/1/SO
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa do paczkomatu w 1-2 dni robocze.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Z dniem 1 kwietnia 2021 nastąpiła modyfikacja produktu i aktualnie
dostepna jest wersja 3.1. Zmieniono kierunek transmisji danych, co pozwoliło na
montaż urządzenia po stronie nadawczej oraz uzyskano funkcję zwiększania
długości magistrali, przy połączeniu szeregowym sieci RS-485.
Urządzenie przeznaczone jest do separacji galwanicznej urządzeń połączonych za pomocą magistrali RS-485. Eliminuje zakłócenia transmisji i możliwe uszkodzenia nadajników linii RS485, które są wynikiem różnic potencjałów.
Dedykowany jest do instalacji, w których transmisja odbywa się zawsze w jednym kierunku - kamery systemów CCTV, urządzenia wykonawcze automatyki, itp. Separacja optyczna o izolacji maksymalnej 1kV oraz ochrona przeciwprzepięciowa o mocy 600W wystarcza do zabezpieczenia urządzeń magistrali przed indukowaniem się impulsów napięciowych oraz skoków różnicy potencjałów.

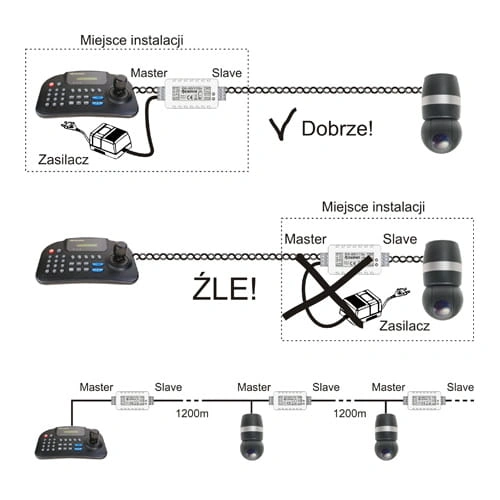

Wyjmowane złącza oraz bardzo małe gabaryty urządzenia, ułatwiają czynności instalacyjne oraz serwis. EW-485/1/1/So v3.1 należy stosować zawsze po stronie nadawczej magistrali (przy nadajnikach). Uwarunkowane jest to separacją optyczną wyłącznie strony oznaczonej jako SLAVE. Strona MASTER jest zawsze połączona jest galwanicznie z zasilaniem i w przypadku odwrócenia miejsca instalacji separacja zostanie utracona. Jeżeli konieczne jest zastosowanie urządzenia po stronie odbiorczej, należy użyć separatora 2-kierunkowego EW-485/1/2/So.
Dane techniczne:
| Ilość kanałów |
1 wejściowy, 1 wyjściowy |
| Ilość urządzeń na linii RS-485 |
Standard do 32 urządzeń |
| Szybkość transmisji | 300bit~500kbit |
| Tryb pracy | 1-kierunkowy, Master -> Slave |
| Izolacja galwaniczna |
1kV DC |
| Ochrona przeciwprzepięciowa |
600W - każdy port |
| Złącza |
Śrubowe, wyjmowane |
| Sygnalizacja LED |
Zasilanie, transmisja |
| Zasilanie | 9~35VDC / 9~24VAC |
| Pobór prądu |
50mA max @ 12VDC |
| Obudowa | Wolnostojąca |
| Szczelność | IP40 |
| Wymiary | 74 x 32 x 27 (mm) ze złączami |
| Temperatura pracy | -20°C ~ 60°C |
