Opis
Węzeł optyczny OD-005P jest wykorzystywany do tworzenia instalacji przy zastosowaniu technologi światłowodowej. W oparciu o niego tworzymy instalacje umożliwiające przesył sygnału naziemnego DVB-T oraz radiowego FM/DAB. Tego typu technologia charakteryzuje się niskim tłumieniem, małymi zakłóceniami, a co najważniejsze pozwala realizować transmisję sygnału na duże odległości.

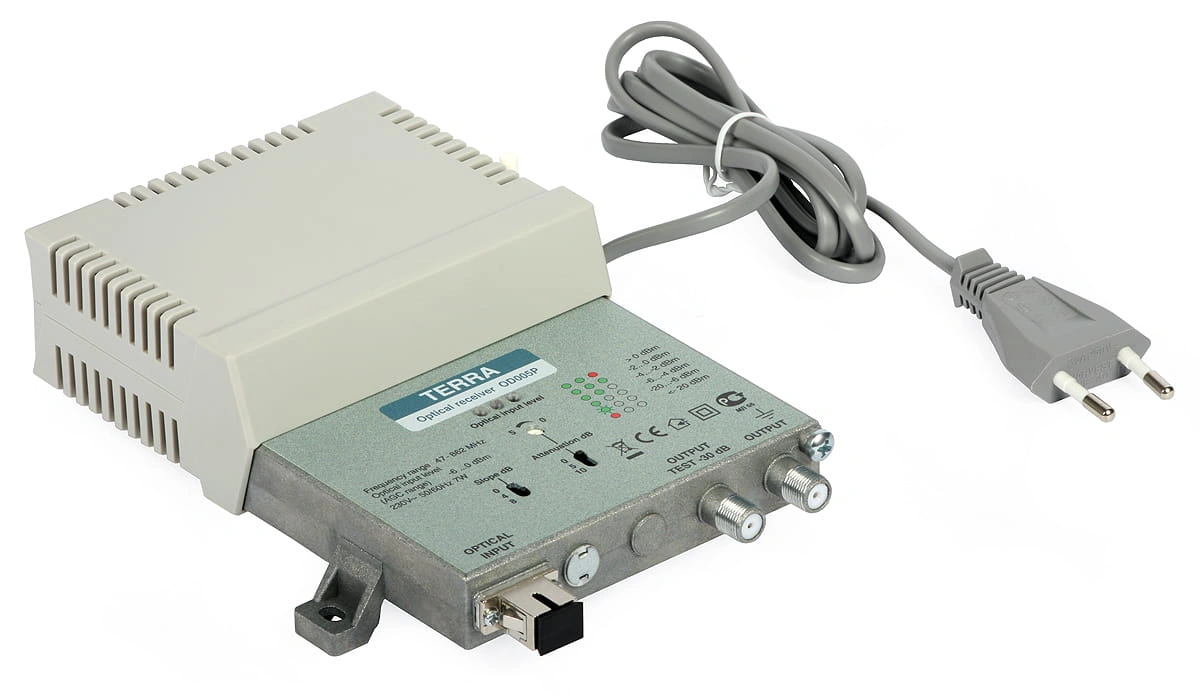

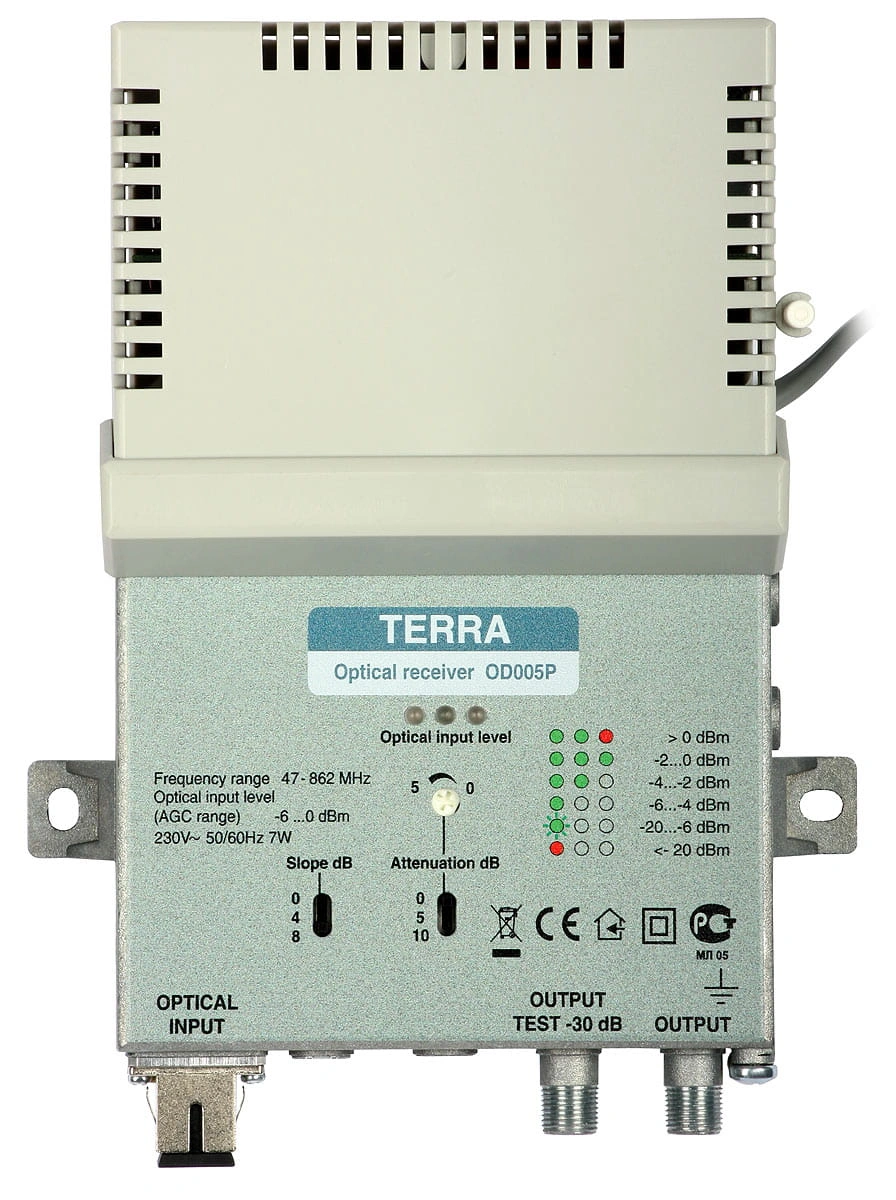

Węzeł optyczny OD-005P jest urządzeniem przeznaczonym do zamiany sygnału optycznego na sygnał elektryczny. Ze względu na swoje niewielkie wymiary, odlewną obudowę oraz odpowiednie parametry, OD-005P dedykowany jest do instalacji abonenckich FTTH. Urządzenie może być stosowane w komplecie z nadajnikiem mo418 4D31.
Urządzenie charakteryzuje się dużą czułością mieszcząca się w granicach -6...0 dBm. Umożliwia to racjonalne budowanie sieci światłowodowej - wykorzystanie nadajnika o mniejszej mocy. Maksymalny poziom wyjściowy wynoszący 107 dBµVdaje możliwość podziału sygnału cyfrowego przy pomocy pasywnych rozgałęźników/odgałęźników na kilkadziesiąt odbiorników bez montowania dodatkowego wzmacniacza.
Cechy wyróżniające:
- kompaktowe wymiary,
- odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia,
- pasmo wyjściowe 47-862 MHz,
- mikroprocesorowa AGC (automatyczna regulacja wzmocnienia) bazująca na poziomie sygnału optycznego,
- złącza: optyczne: SC/APC; wyjściowe RF: F żeńskie.
Dane techniczne:
| Nazwa urządzenia | Węzeł optyczny OD-005P | |
|
Wejście optyczne |
Zakres obsługiwanych długości fali | 1100-1600 nm |
| Czułość (zakres AGC) | -6 ... 0 dBm | |
| Gęstość widmowa szumów | ≤ 6.5 pA/sqrt(Hz) | |
| Optyczne tłumienie odbić | > 40 dB | |
| Wyjście RF | Zakres częstotliwości wyjściowych | 47-862 MHz |
| Impedancja wyjściowa | 75Ω | |
| Tłumienia odbić | ≥ 14 dB/40 MHz -1.5 dB/oct | |
| Odpowiedź częstotliwościowa | ± 0.75 dB | |
| Wyjście testowe | - 30 dB ± 0.7 dB | |
| Poziom wyj. (AGC, 4,9%OMI ) | 106 dBµV | |
| Poziom wyj. CTB (EN50083-3) | 107 dBµV | |
| Poziom wyj. CSO (EN50083-3) | 107 dBµV | |
| Regulacja tłumienia | 0...-15 dB | |
| Międzystopniowa korekta charakterystyki | 0/4/8 dB | |
| Zasilanie | AC 230V, 50/60Hz | |
| Moc | 7 W | |
| Złącze optyczne | SC/APC | |
| Złącze wyjściowe | F | |
| Zakres temperatur pracy | -20...+50 oC | |
| Wymiary | 136x180x52 mm | |
| Masa | 0,7kg | |
