Kod producenta: R81728
Kod produktu: OD-003
Węzeł optyczny FTTH OD003 TERRA
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do dyspozycji - ponad 17 000 lokalizacji - placówki i automaty pocztowe, sklepy: Żabka, Biedronka, ABC, Lewiatan, Delikatesy Centrum, stacje ORLEN, kioski RUCH. Paczka do 20 kg, doręczenie w 1 dzień roboczy.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis

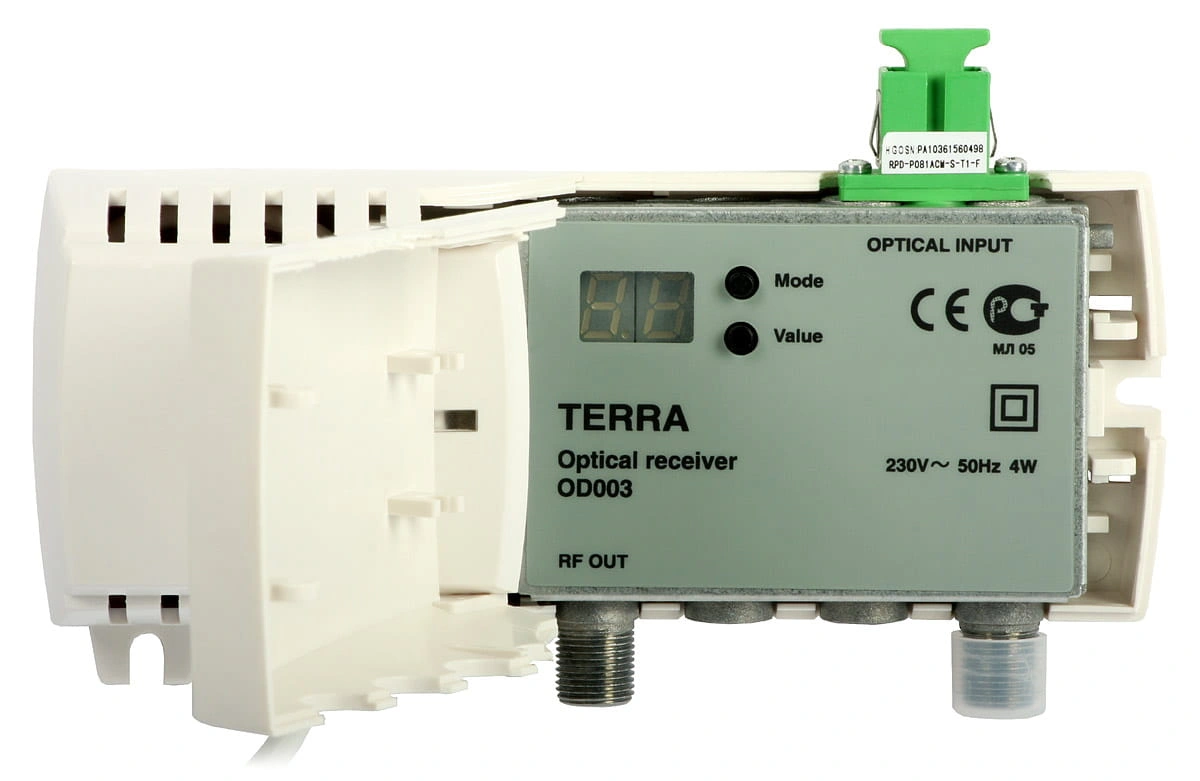

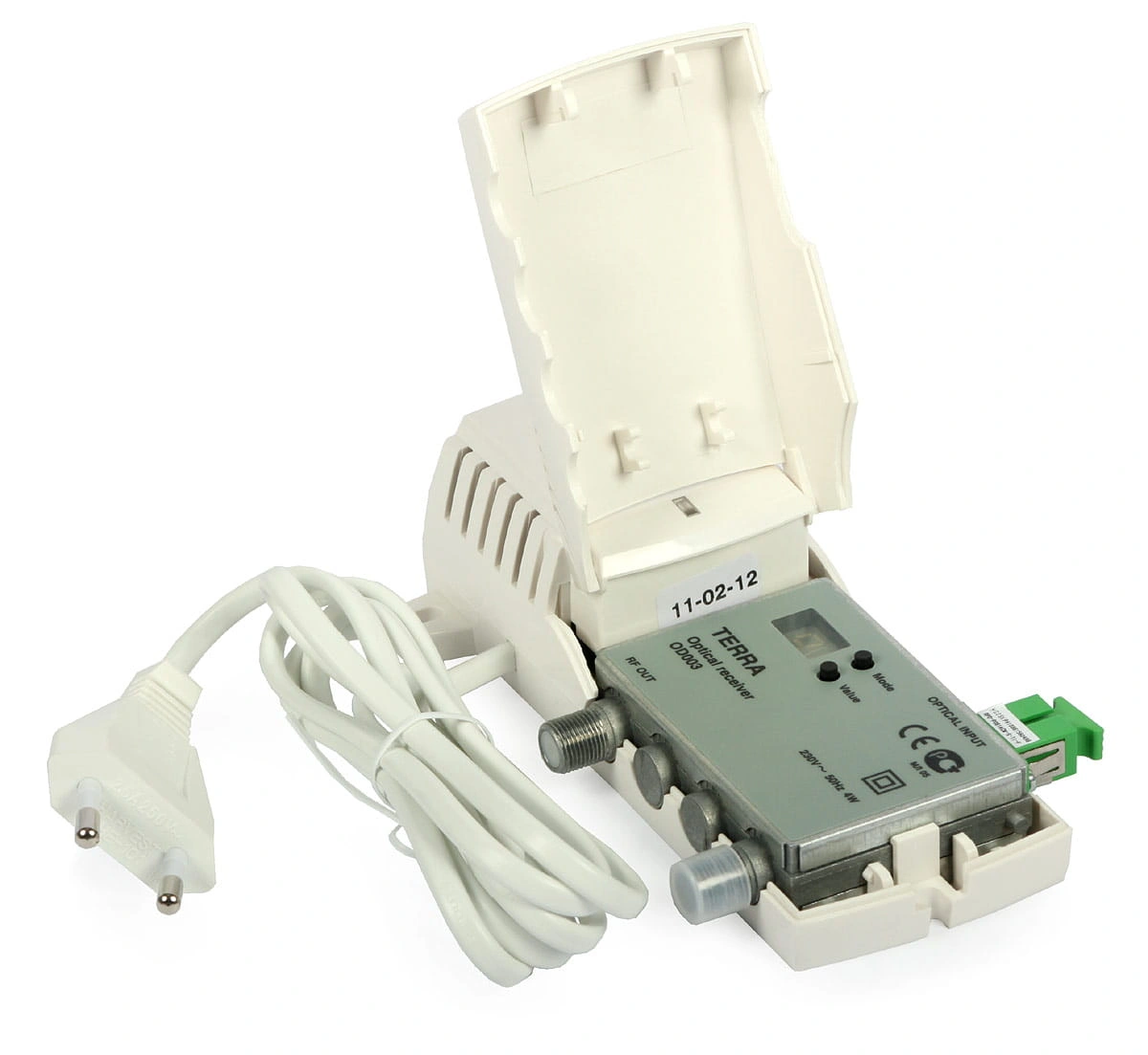

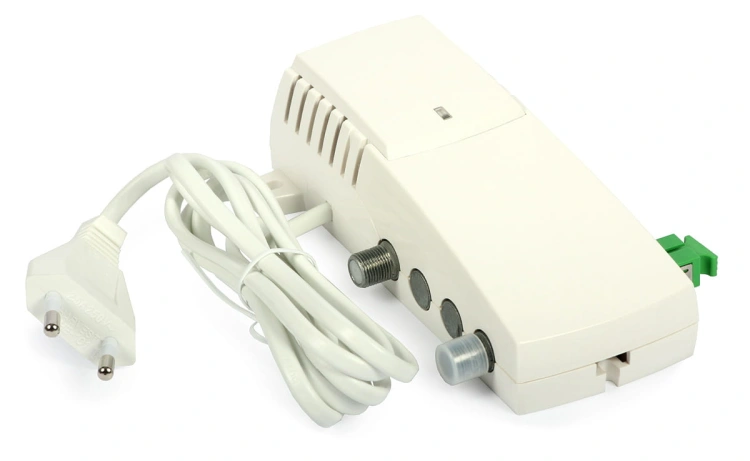

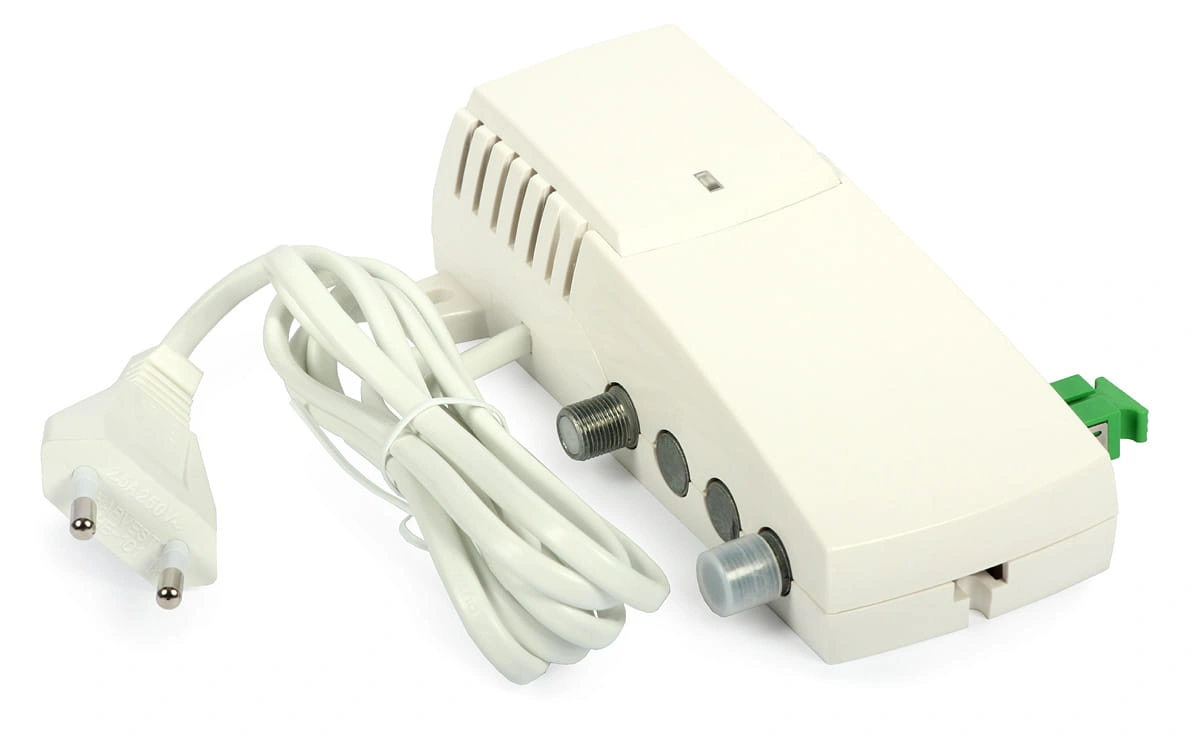

Węzeł optyczny OD-003 jest urządzeniem przeznaczonym do zamiany sygnału optycznego na sygnał elektryczny. Ze względu na swe niewielkie wymiary, nowoczesny design oraz parametry, OD-003 przeznaczony jest do instalacji abonenckich FTTH. Urządzenie jest stosowane w komplecie z nadajnikiem z serii MOS-211x, do budowy jednomodowego linku światłowodowego. Możliwe jest więc przesłanie sygnału w całym paśmie telewizyjnym (rozszerzone pasmo wyjściowe do 1002 MHz) z wykorzystaniem światłowodu oraz techniki PON (Passive Optical Network).
Węzeł cechuje duża czułość odbiornika optycznego mieszcząca się w granicach -10... -3 dBm. Pozwala ona na racjonalne budowanie sieci światłowodowej - wykorzystanie nadajnika o mniejszej mocy. Maksymalny poziom wyjściowy wynoszący 80 dBuV umożliwia zasilenie w sygnał mieszkania, apartamentu, biura lub niewielkiego domu jednorodzinnego.
Cechy wyróżniające:
- kompaktowe wymiary
- rozszerzone pasmo wyjściowe 47-1002 MHz
- mikroprocesorowa AGC (automatyczna regulacja wzmocnienia) bazująca na poziomie sygnału optycznego
- cyfrowy wyświetlacz pokazujący poziom sygnału na wejściu oraz szereg innych parametrów
- złącza: optyczne - SC/APC; wyjściowe RF - F żeńskie
Dane techniczne:
| Rodzaj towaru | Odbiornik optyczny | |
| Nazwa | OD-003 | |
| Rodzaj sygnału | RTV/CATV | |
| Producent | TERRA | |
| Wejście - sygnał optyczny | ||
| Złącze | SC/APC | |
| Długość fali | 1100-1600 nm | |
| Poziom mocy na wej. | -10...-3 dBm | |
| Wyjście - sygnał RF | ||
| Złącza | F | |
| Rodzaj wyjść | TV+Radio | 1x DVB-T/T2/CATV |
| Zakres częstotliwości | FM/DAB+/DVB-T2 | 47 - 1002 MHz |
| Impedancja | 75 Ω | |
| Tłumienie odbić | > 16 dB | |
| Poziom wyjściowy | 80 dBµV | |
| Poz. wyj. CTB (EN50083-3) | 65 dBµV | |
| Poz. wyj. CSO (EN50083-3) | 63 dBµV | |
| Regulacja wzmocnienia | tłumik | 0...15 dB |
| Pozostałe parametry | ||
| Zasilanie | 230 V AC | |
| Pobór mocy | 4 W | |
| Zakres temperatur pracy | -20...+50 ºC | |
| Wymiary | 133x73x39 mm | |
| Masa | 0,36 kg | |
Dane techniczne
Gwarancja
- Gwarancja 48 miesięcy
Pliki do pobrania
OD-003_DWG.pdf
86.90 kB
Rysunek techniczny
