Producent: TERRA (przejdź do produktów)

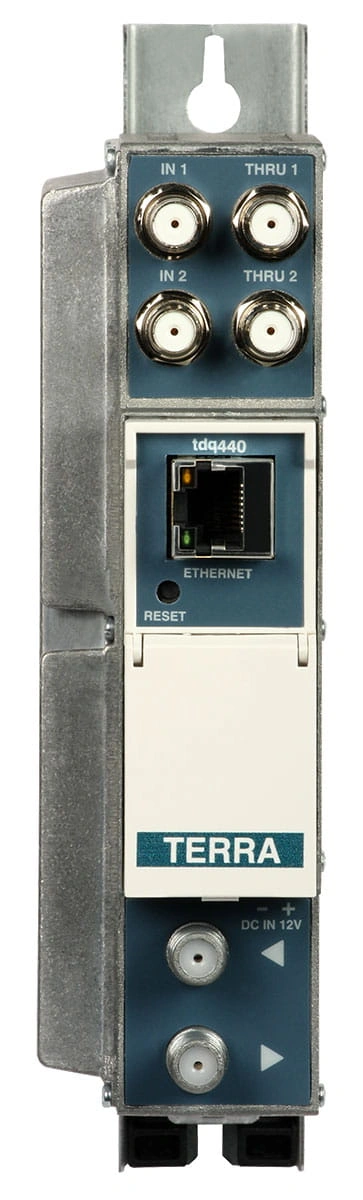

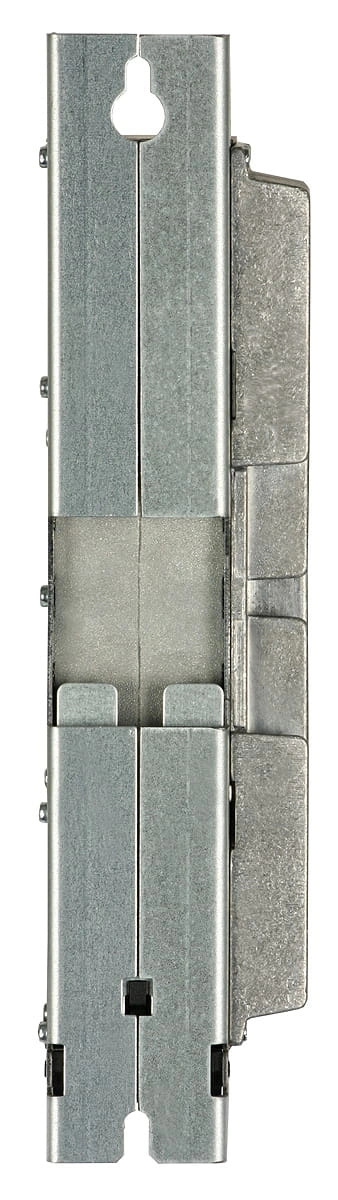

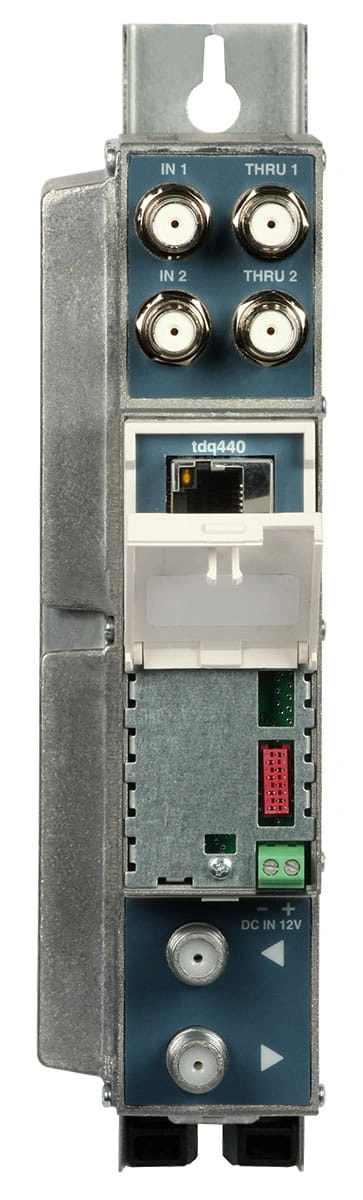

Transmodulator TDQ-440 DVB-S/S2 DVB-C TERRA

Za zakup produktu otrzymasz 39000 pkt.
Dowiedz się więcej o programie lojalnościowym.
brutto netto
Cena 3 956,58 zł
zawiera 23% VAT

Ceny podane bez kosztów dostawy.

Niedostępny
Dostępność:
Towar na zamówienie - zapytaj o dostępność
Dostawa od 0,00 zł - Pocztex KURIER (Polska)

Dostawa w 1 dzień roboczy, paczka do 30kg
Dostawa Koszty dostawy
Zapytaj o produkt
Udostępnij

Opis

Cechy wyróżniające:
  • konwersja sygnału DVB-S/S2 z ośmiu transponderów satelitarnych do 4 multipleksów DVB-C QAM,
  • odbiór ośmiu transponderów satelitarnych i konwersja do czterech dowolnych multipleksów DVB-C,
  • TDQ-440 tworzy cztery sąsiednie multipleksy DVB-C (4 MUX-y DVB-C, każdy o maksymalnej przepustowości 53 Mbit/s),
  • wybór kanałów oraz filtracja niepotrzebnych usług w strumieniu cyfrowym,
  • współpracuje z serią multiswitchy dSCR/Unicable,
  • prosty interfejs sterowania za pomocą portu RJ-45, który znacznie upraszcza procedurę instalacji,
  • zarządzanie przez Internet,
  • odczytanie historii zdarzeń (logów) z panelu,
  • funkcja AGC (automatyczna kontrola wzmocnienia sygnału),

Transmodulator TDQ-440 jest urządzeniem umożliwiającym dystrybucję i zarządzanie ofertą telewizji satelitarnej we własnej instalacji telewizyjnej. Moduł TDQ-440 służy do zamiany sygnału DVB-S/S2 (8PSK/QPSK) na sygnał DVB-C (QAM). Urządzenie umożliwia odbiór kanałów niekodowanych. Jeden panel TDQ-440 odbiera cały pakiet sygnałów z ośmiu transponderów satelitarnych oraz tworzy 4 dowolne, sąsiednie multipleksy DVB-C o maksymalnej przepustowości wynoszącej zgodnie ze standardem 53 Mbit/s. Przekłada się to w praktyce na kilkanaście kanałów wysokiej rozdzielczości HD dla każdego z czterech multipleksów DVB-C. Administrator systemu wybiera interesujące go kanały z danego strumienia satelitarnego, po czym tworzy cztery dowolne paczki (MUX-y) DVB-C. Dokonując remultipleksacji strumieni, należy pamiętać o zachowaniu 10% marginesu bezpieczeństwa przy wyznaczaniu maksymalnej przepływności dla całego multipleksu (przy optymalnych ustawieniach przepływność multipleksu nie powinna przekraczać 48 Mbit/s). Dostępny na wyjściu cyfrowy sygnał DVB-C QAM dostarczany do odbiorników końcowych – najczęściej z wykorzystaniem rozgałęźników/odgałęźników. Rozwiązanie takie sprawdza się najlepiej w nowoczesnych instalacjach hotelowych, dystrybuujących wysokiej jakości programy, w tym kanały wysokiej rozdzielczości HD.
Do zaprogramowania TDQ-440 nie jest wymagany żaden programator a konfiguracja modułu odbywa się z poziomu przeglądarki internetowej poprzez port RJ-45.

W przypadku zapotrzebowania na dystrybucję sygnałów kodowanych, polecamy wykorzystanie modelu TDQ-420C.

Dużą zaletą prezentowanego rozwiązania jest możliwość integracji transmodulatora z innymi elementami, w szczególności:
  • multiswitchami dSCR/Unicable, które umożliwiają niezależną dystrybucję sygnału DVB-S/S2 przy pomocy jednego kabla.
  • transmodulatorem ttq440 - jeden panel odbiera sygnał z czterech multipleksów DVB-T/T2 a następnie tworzy odpowiednio 4 sąsiadujące multipleksy DVB-C QAM umożliwiając odbiór 4 multipleksów cyfrowych na odbiornikach telewizyjnych wyposażonych w głowicę DVB-C,
  • streamerami IPTV - umożliwiają dystrybucję i zarządzanie ofertą telewizji satelitarnej, naziemnej oraz kablowej DVB poprzez sieć Ethernet (LAN) bazującej na skrętce komputerowej,
  • transmiterami optycznymi - transmisja sygnałów telewizyjnych przy wykorzystaniu medium światłowodowego,
  • urządzeniami dedykowanymi do odbioru i obróbki sygnałów telewizyjnych (wzmacniacze kanałowe i szerokopasmowe, modulatory analogowe i cyfrowe).

Specyfikacja techniczna:

Nazwa  TDQ-440 FTA
Liczba obsługiwanych transponderów 8
Wejście RF Częstotliwość [MHz]          950 - 2150
Zasilanie LNB/Sterowanie    0/13/18 V & 500 mA max. DiSEqC 1.0,
 EN50607, EN50494
Poziom/Imp. [dBμV/Ω]  55 - 95 / 75
Wzm. pętli syg.[dB]  -1 ± 1
Standard DVB-S/S2
Modulacja  QPSK, 8PSK
Symbol rate [Ms/s]  2...45
Tłumienie odbić [dB] ≥ 10
Ilosć wejść 2
Wyjście RF
 		 Standard DVB  DVB-C
Poziom/Imp. [dBμV/Ω]  90 ± 2 / 75
Częstotliwość [MHz] 96-862 MHz
Ilość Mux-ów DVB-C  4 sąsiednie
MER ≥ 40 dB
Modulacja QAM16, QAM32, QAM64, QAM128, QAM256
Szerokość kanału [MHz] 4...8.3
Symbol rate [Ms/s] 3.5...7.2
Allocation step [MHz]  7, 7.5, 8, 8.3, 8.5
Roll off [%] 15
Regulacja poz.wyj. [dB]  0...-15 z krokiem 1
Parametry
Transport  Stream		 Max. bitrate [Mbit/s] < 53
Filtracja serwisów   tak
Ogólne Pętla RF(zakres/tłumienie)  47-862 MHz / ≤ 2.5 dB
RJ45 Ethernet  standard IEE802.3 10/100 Base T
Zasilanie [V/A]  12 / 0.8
Temp. pracy [ºC]  0...45
Wymiary[mm]/Masa [kg]  48.5x198x112/0.9

Dane techniczne

Gwarancja

  • Gwarancja 48 miesięcy
