Kod producenta: R81618
Kod produktu: TDX-420

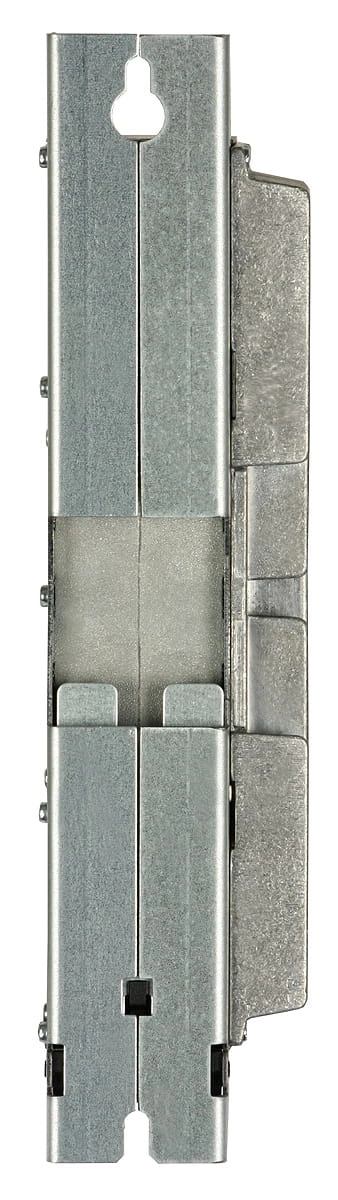

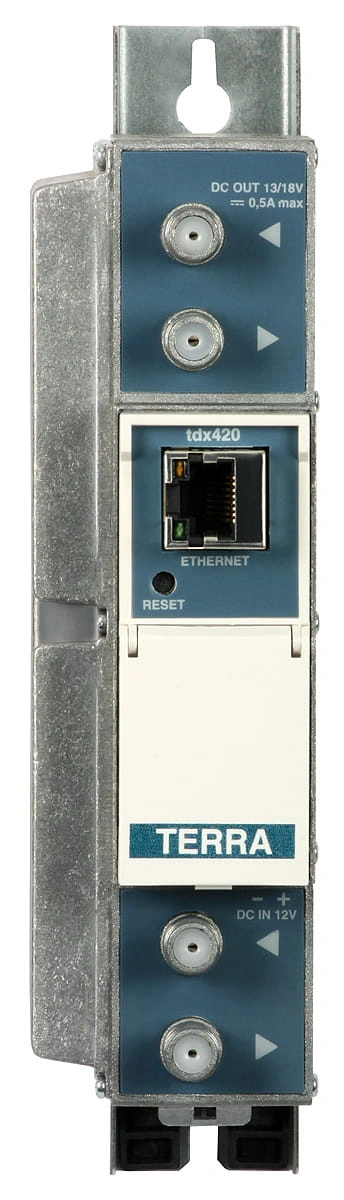

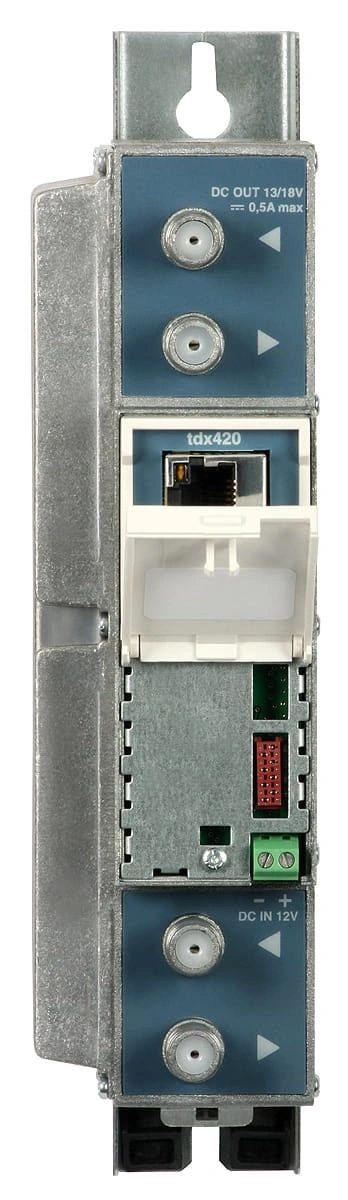

Transmodulator DVB-S/S2+2xDVB-T TDX-420 TERRA
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa w 1 dzień roboczy, paczka do 30kg
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Cechy wyróżniające:
- konwersja sygnałów DVB-S/S2 do standardu DVB-T COFDM,
- konwersja całego pakietu sygnałów z dwóch transponderów satelitarnych do 2 sąsiednich multipleksów DVB-T,
- możliwość stworzenia jednego multipleksu DVB-T z dwóch różnych transponderów satelitarnych,
- wybór kanałów oraz filtracja niepotrzebnych usług w strumieniu cyfrowym,
- prosty interfejs sterowania za pomocą portu RJ-45, który znacznie upraszcza procedurę instalacji,
- zarządzanie przez Internet,
- odczytanie historii zdarzeń (logów) z panelu,
- funkcja AGC (automatyczna kontrola wzmocnienia sygnału),
- Gwarancja - 4 lata.
Transmodulator TDX-420 jest urządzeniem umożliwiającym dystrybucję i zarządzanie ofertą telewizji satelitarnej we własnej instalacji telewizyjnej. Moduł TDX-420 służy do zamiany sygnału DVB-S/S2 (8PSK/QPSK) na sygnał DVB-T (COFDM). Urządzenie umożliwia odbiór kanałów niekodowanych. Jeden panel TDX-420 odbiera cały pakiet sygnałów z dwóch transponderów satelitarnych oraz tworzy dwa sąsiednie multipleksy DVB-T o maksymalnej przepustowości wynoszącej zgodnie ze standardem 31,66 Mbit/s (brak filtrowania PID-ów). Przekłada się to w praktyce na 6 kanałów standardowej rozdzielczości SD lub 2-3 kanały wysokiej rozdzielczości HD dla każdego z multipleksów. Administrator systemu wybiera interesujące go kanały z danego strumienia satelitarnego, po czym tworzy dwa multipleksy DVB-T. Istnieje możliwość stworzenia jednego multipleksu DVB-T z dwóch różnych transponderów satelitarnych. Dokonując remultipleksacji strumieni, należy pamiętać o zachowaniu 10% marginesu bezpieczeństwa przy wyznaczaniu maksymalnej przepływności dla całego multipleksu (przy optymalnych ustawieniach przepływność multipleksu nie powinna przekraczać 29Mbit/s). W przypadku przekroczenia wartości granicznej, możliwe jest podanie sygnału na kolejne moduły TDX-420. Dostępny na wyjściu cyfrowy sygnał DVB-T COFDM dostarczany do odbiorników końcowych – najczęściej z wykorzystaniem rozgałęźników/odgałęźników. Rozwiązanie takie sprawdza się najlepiej w nowoczesnych instalacjach hotelowych, dystrybuujących wysokiej jakości programy, w tym kanały wysokiej rozdzielczości HD.
Do zaprogramowania TDX-420 nie jest wymagany żaden programator a konfiguracja modułu odbywa się z poziomu przeglądarki internetowej poprzez port RJ-45.
W przypadku zapotrzebowania na dystrybucję sygnałów kodowanych, polecamy wykorzystanie modelu TDX-420C.
Specyfikacja techniczna:
| Nazwa | TDX-420 | ||
| Liczba obsługiwanych transponderów | 2 | ||
| Wejście RF | Częstotliwość [MHz] | 950 - 2150 | |
| Zasilanie LNB/Sterowanie | 0/14/18 V & 500 mA max. DiSEqC 1.0, EN50607, EN50494 | ||
| Poziom/Imp. [dBμV/Ω] | 45 - 85 / 75 | ||
| Wzm. pętli syg.[dB] | -1 ± 1 | ||
| Standard | DVB-S | DVB-S/2 | |
| Modulacja | QPSK | QPSK, 8PSK, APSK 8/16/32 | |
| Symbol rate [Ms/s] | 2...45 | 2...45 | |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 | |
| Współ. Roll of [%] | 35 | 20, 25, 35 | |
| Wyjście RF |
Częstotliwość [MHz] | 100...858, krok 100 kHz | |
| Poziom/Imp. [dBμV/Ω] | 90 ± 2 / 75 | ||
| Spurious level [dB] | < -60 | ||
| Tłumienie [dB] | ≤ 2,5 dB | ||
| MER | ≥ 38 dB (100-780 MHz), ≥ 35 dB (780-860 MHz) | ||
| Modulacja | QPSK, QAM16, QAM64 | ||
| Szerokość kanału [MHz] | 7/8 | ||
| Interwał bezpieczeństwa | 1/4, 1/8, 1/16, 1/32 | ||
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | ||
| Tryb FFT | 2K | ||
| Regulacja poz.wyj. [dB] | 0...-15 z krokiem 1 | ||
| Parametry Transport Stream |
Max. bitrate [kb/s] | 31660 | |
| Max. liczba PID-ów | brak filtrowania | ||
| Ogólne | Pętla RF(zakres/tłumienie) | 47-862 MHz / ≤ 2.5 dB | |
| RJ45 Ethernet | standard IEE802.3 10/100 Base T | ||
| Zasilanie [V/A] | 12 / 0,55 | ||
| Temp. pracy [ºC] | 0...50 | ||
| Wymiary[mm]/Masa [kg] | 48.5x198x112/0.9 | ||
Dane techniczne
Gwarancja
- Gwarancja 48 miesięcy
Pliki do pobrania
Manual_tdx420_tdx420C_ttx420_ttx420C.pdf
5.17 MB
Instrukcja EN
