Kod producenta: R81614
Kod produktu: TDX-440

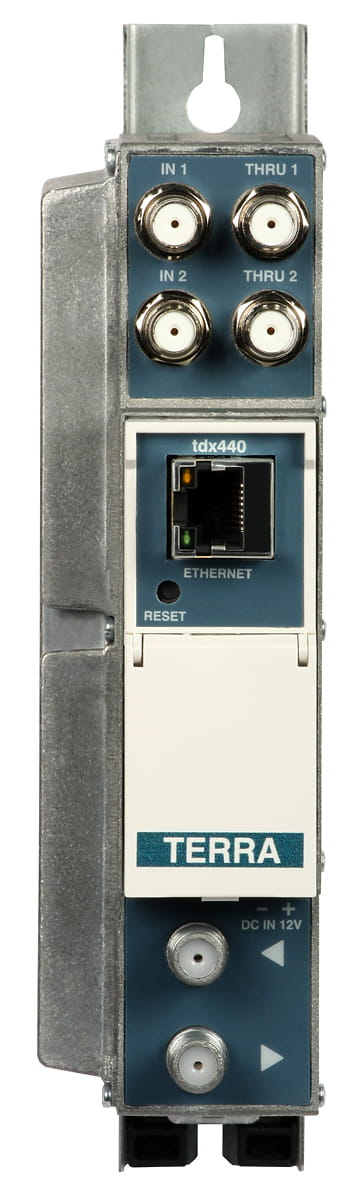

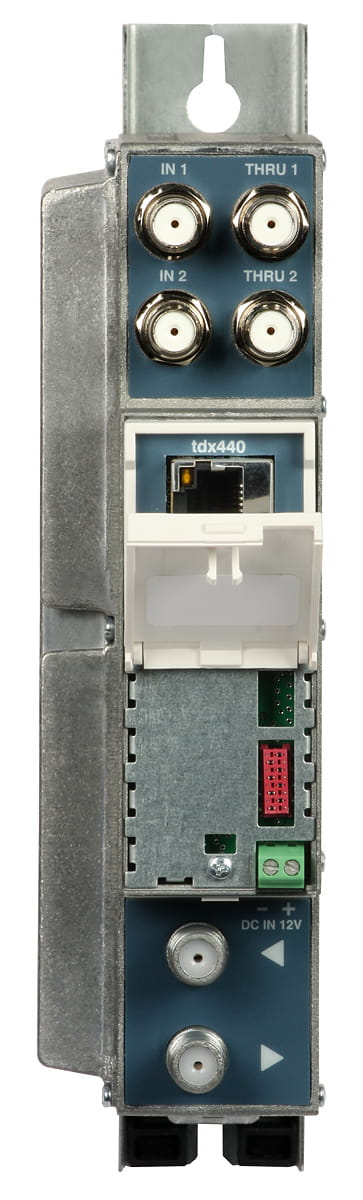

Transmodulator 8xDVB-S/S2 COFDM TDX-440 TERRA
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa w 1 dzień roboczy, paczka do 30kg
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Cechy wyróżniające:
- konwersja sygnału DVB-S/S2 z ośmiu transponderów satelitarnych do 4 multipleksów DVB-T COFDM,
- odbiór ośmiu transponderów satelitarnych i konwersja do czterech dowolnych multipleksów DVB-T,
- TDX-440 tworzy cztery sąsiednie multipleksy DVB-T (4 MUX-y DVB-T, każdy o maksymalnej przepustowości 31,66 Mbit/s),
- wybór kanałów oraz filtracja niepotrzebnych usług w strumieniu cyfrowym,
- współpracuje z serią multiswitchy dSCR/Unicable,
- prosty interfejs sterowania za pomocą portu RJ-45, który znacznie upraszcza procedurę instalacji,
- zarządzanie przez Internet,
- odczytanie historii zdarzeń (logów) z panelu,
- funkcja AGC (automatyczna kontrola wzmocnienia sygnału),
- Gwarancja - 4 lata.
Transmodulator TDX-440 jest urządzeniem umożliwiającym dystrybucję i zarządzanie ofertą telewizji satelitarnej we własnej instalacji telewizyjnej. Moduł TDX-440 służy do zamiany sygnału DVB-S/S2 (8PSK/QPSK) na sygnał DVB-T (COFDM). Urządzenie umożliwia odbiór kanałów niekodowanych. Jeden panel TDX-440 odbiera cały pakiet sygnałów z ośmiu transponderów satelitarnych oraz tworzy 4 dowolne, sąsiednie multipleksy DVB-T o maksymalnej przepustowości wynoszącej zgodnie ze standardem 31,66 Mbit/s. Przekłada się to w praktyce na 6 kanałów standardowej rozdzielczości SD lub 2-3 kanały wysokiej rozdzielczości HD dla każdego z czterech multipleksów DVB-T. Administrator systemu wybiera interesujące go kanały z danego strumienia satelitarnego, po czym tworzy cztery dowolne paczki (MUX-y) DVB-T. Dokonując remultipleksacji strumieni, należy pamiętać o zachowaniu 10% marginesu bezpieczeństwa przy wyznaczaniu maksymalnej przepływności dla całego multipleksu (przy optymalnych ustawieniach przepływność multipleksu nie powinna przekraczać 29 Mbit/s). Dostępny na wyjściu cyfrowy sygnał DVB-T COFDM dostarczany do odbiorników końcowych – najczęściej z wykorzystaniem rozgałęźników/odgałęźników. Rozwiązanie takie sprawdza się najlepiej w nowoczesnych instalacjach hotelowych, dystrybuujących wysokiej jakości programy, w tym kanały wysokiej rozdzielczości HD.
Do zaprogramowania TDX-440 nie jest wymagany żaden programator a konfiguracja modułu odbywa się z poziomu przeglądarki internetowej poprzez port RJ-45.
W przypadku zapotrzebowania na dystrybucję sygnałów kodowanych, polecamy wykorzystanie modelu TDX-420C.
Specyfikacja techniczna:
| Nazwa | TDX-440 FTA | ||
| Liczba obsługiwanych transponderów | 8 | ||
| Wejście RF | Częstotliwość [MHz] | 950 - 2150 | |
| Zasilanie LNB/Sterowanie | 0/13/18 V & 500 mA max. DiSEqC 1.0, EN50607, EN50494 | ||
| Poziom/Imp. [dBμV/Ω] | 55 - 95 / 75 | ||
| Wzm. pętli syg.[dB] | -1 ± 1 | ||
| Standard | DVB-S/S2 | ||
| Modulacja | QPSK, 8PSK | ||
| Symbol rate [Ms/s] | 2...45 | ||
| Tłumienie odbić [dB] | ≥ 10 | ||
| Ilosć wejść | 2 | ||
| Wyjście RF |
Standard DVB | DVB-T | |
| Poziom/Imp. [dBμV/Ω] | 90 ± 2 / 75 | ||
| Częstotliwość [MHz] | 170-230 MHz / 470-862 MHz | ||
| Ilość Mux-ów DVB-T | 4 sąsiednie | ||
| MER | ≥ 35 dB | ||
| Modulacja | QPSK, QAM16, QAM64 | ||
| Szerokość kanału [MHz] | 7/8 | ||
| Interwał bezpieczeństwa | 1/4, 1/8, 1/16, 1/32 | ||
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | ||
| Tryb FFT | 2K/8K | ||
| Regulacja poz.wyj. [dB] | 0...-15 z krokiem 1 | ||
| Parametry Transport Stream |
Max. bitrate [Mbit/s] | < 31 | |
| Filtracja serwisów | tak | ||
| Ogólne | Pętla RF(zakres/tłumienie) | 47-862 MHz / ≤ 2.5 dB | |
| RJ45 Ethernet | standard IEE802.3 10/100 Base T | ||
| Zasilanie [V/A] | 12 / 0.8 | ||
| Temp. pracy [ºC] | 0...45 | ||
| Wymiary[mm]/Masa [kg] | 48.5x198x112/0.9 | ||
Dane techniczne
Gwarancja
- Gwarancja 48 miesięcy
Pliki do pobrania
TDX-440_CE_EN.PDF
482.85 kB
Deklaracja zgodności CE
TDX-440_instrukcja_EN.pdf
7.68 MB
Instrukcja EN
TDX-440_karta_katalogowa_EN.pdf
444.87 kB
Karta katalogowa EN
