Switch PoE+SFP xFIBER-6-30-OF ATTE

Za zakup produktu otrzymasz 5000 pkt.

Dowiedz się więcej o programie lojalnościowym.

564,57 zł

Ceny podane bez kosztów dostawy.

Dostępność:

Zapowiedź

Dostawa

od 0,00 zł - Przesyłka kurierska DPD (Polska)

Przesyłka kurierska DPD - darmowa przesyłka od kwoty 500 zł, ubezpieczona, termin doręczenia 1-2 dni robocze, maksymalna waga 1 paczki - 31,5kg.

Dostawa

Koszty dostawy

Zapytaj o produkt

Udostępnij

Opis

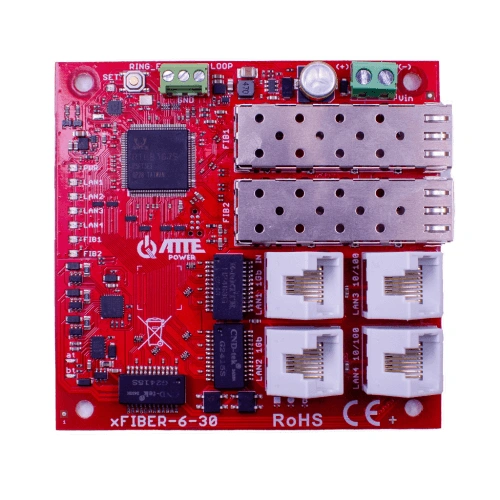

xFIBER-6-30-OF to switch PoE, marki ATTE, posiadający 1 port RJ45 wejściowy PoE IN (10/100/1000Mbps) i 3 porty RJ45 wyjściowe (1 x 10/100/1000Mbps, 2 x 10/100Mbps) pracujące w standardzie 802.3af/at. Urządzenie posiada dwa porty SFP 100/1000Mbps.

Głównym zastosowaniem modelu jest tworzenie punktów dystrybucyjnych do zasilania kamer IP w rozległych instalacjach światłowodowych. Dwa porty SFP zapewniają możliwość jednoczesnego wejścia oraz wyjścia światłowodem (możliwa topologia RING z użyciem większej ilości xFIBER-6-30-OF).

Przykład zastosowania

Moduł można zasilać na dwa sposoby. Podstawowym sposobem zasilania jest użycie zewnętrznego zasilacza o napięciu w zakresie 30 - 58 V poprzez złącze Vin. (Uwaga! Jeżeli na wyjściu potrzebne jest PoE, należy zasilić moduł napięciem >44 V).

Urządzenie może być również zasilane za pomocą PoE poprzez port LAN1 PoE IN . Maksymalna moc na wejściu to 90W w standardzie 802.3bt typ 4 . Diody AT oraz BT informują, w którym standardzie moduł zestawił się z urządzeniem zasilającym.

Urządzenie ma możliwość pracy w topologii pierścienia. xFIBER-6-30-OF jest fabrycznie ustawiony w trybie "slave". Aby RING działał poprawnie (bez zapętlenia danych) jest potrzebny jeden moduł w trybie "master", który będzie zarządzał danymi na portach SFP.

Przykład zastosowania

Wybrane cechy:

Możliwość zasilania 3 odbiorników PoE 802.3af/at
Dwa porty SFP
Możliwość pracy w RING z innymi switchami tego typu
Wykrywanie i odłączanie zapętlonych portów
Szeroki zakres napięcia wejściowego 30 - 58 V
Wyraźna sygnalizacja trybu pracy
Wyjście techniczne sygnalizujące zapętlenie portów
Łatwa oraz szybka konfiguracja trybów pracy za pomocą przycisku SET
Możliwość zasilenia modułu za pomocą PoE
Kompaktowy rozmiar modułu

Uwagi instalacyjne:

W celu zmiany trybu pracy na xFIBER-6-30-OF należy przytrzymać przycisk „SET” przez około 3 sekundy aż dioda obok zacznie migać, następnie pojedynczym kliknięciem zmieniamy tryb i zatwierdzamy ponownym przytrzymaniem przycisku przez 3 sekundy. W trybie „master” dioda SET powinna świecić się na niebiesko.
xFIBER-6-30-OF automatycznie wykrywa zapętlenie portów RJ45. Jeżeli moduł wykryje zapętlenie na danych portach, od razu je odłączy, o czym poinformują nas diody LAN 1 ... LAN 4, które zaświecą się na czerwono.
Wyjście techniczne (open-collector) sygnalizuje:
- LOOP - zapętlenie na portach RJ45
- RING_F - poprawne połączenie topologii Ring (sygnalizowane jedynie na urządzeniu w trybie "master")
- Wyjście RING_F - pozwala na określenie czy pętla światłowodowa została przerwana.
- Stan wysoki na wyjściu pojawia się w momencie kiedy transmisja światłowodowa jest poprawna, natomiast stan niski występuje, gdy RING jest przerwany.
Wyjście techniczne możemy połączyć np. z centralą alarmową lub sterownikiem, które mają możliwość współpracy z wyjściem open-collector.
Wkładki SFP należy zakupić oddzielnie.
xFIBER-6-30-OF współpracuje z wkładkami jednomodowymi oraz wielomodowymi kompatybilnymi ze standardem IEEE 802.3z.

Dane techniczne:

Całkowita ilość portów:	1 port PoE IN, 3 porty PoE OUT, 2 porty SFP
Port PoE IN:	LAN 1 PoE 802.3af/at/bt, PoE passive
Porty PoE OUT:	LAN 2 ... LAN 4 802.3af/at
Porty LAN 10/100Mbps:	LAN 3, LAN 4
Porty LAN 1000Mbps:	LAN 1, LAN 2
Porty LAN + PoE OUT 10/100Mbps:	LAN 3, LAN 4
Porty LAN + PoE OUT 1000Mbps:	LAN 2
Ilość portów SFP:	2
Przepustowość przełączania:	8,4 Gbps
Napięcie wejściowe:	30 ... 58 V
Napięcie wyjściowe PoE:	Vout = Vin
Pobór mocy:	3,3 W
Kontrola zasilania na wyjściu:	Autonegocjacja
Zabezpieczenia przepięciowe:	LAN 1 ... LAN 4
Zabezpieczenia przeciążeniowe:	LAN 2 ... LAN 4 Zabezpieczenie nadprądowe 0,7 A
Sygnalizacja pracy:	LED SET (zielony) - Moduł w trybie "slave" \| LED SET (niebieski) - moduł w trybie "master"
Sygnalizacja zasilania:	LED PWR (biały) - zasilanie
Sygnalizacja PoE:	LED LAN 2 ... LED LAN 4 (pomarańczowy) - obecność zasilania PoE
Sygnalizacja transmisji:	LED LAN 1 ... LED LAN 4, LED FIB 1, LED FIB 2 (zielony) - link i transmisja danych
Wymiary (S x W x G):	89 x 86 x 22 mm
Waga:	0,057 kg
Konstrukcja obudowy:	Moduł do zabudowy
Montaż:	Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm

Gwarancja

Gwarancja 24 miesiące

Karta katalogowa XFIBER-6-30-OF ATTE

Instrukcja XFIBER-6-30-OF ATTE

Certyfikaty i ostrzeżenie bezpieczeństwa

Bezpieczeństwo montażu - Przed rozpoczęciem montażu należy zapoznać się z instrukcją producenta. Produkt powinien być zamontowany na stabilnym podłożu z wykorzystaniem odpowiednich elementów mocujących. Instalację należy przeprowadzić zgodnie z przeznaczeniem urządzenia oraz obowiązującymi przepisami i zasadami bezpieczeństwa.
Bezpieczeństwo elektryczne - Przed podłączeniem urządzenia należy sprawdzić zgodność parametrów zasilania z wymaganiami producenta. Nie wolno używać uszkodzonych przewodów, zasilaczy ani urządzeń z widocznymi uszkodzeniami. Wszelkie prace serwisowe należy wykonywać po odłączeniu produktu od źródła zasilania.
Bezpieczeństwo użytkowania - Urządzenie należy użytkować wyłącznie zgodnie z jego przeznaczeniem. Nie wolno samodzielnie modyfikować konstrukcji ani ingerować w elektronikę produktu. W przypadku nieprawidłowego działania, nadmiernego nagrzewania lub nietypowego zapachu należy natychmiast odłączyć urządzenie od zasilania i zaprzestać jego użytkowania.
Bezpieczeństwo dzieci - Produkt nie jest zabawką i powinien być przechowywany oraz użytkowany poza zasięgiem małych dzieci. Montaż należy wykonać w sposób ograniczający ryzyko przypadkowego kontaktu z przewodami lub elementami instalacji. Osoby o ograniczonej sprawności powinny korzystać z urządzenia wyłącznie pod odpowiednim nadzorem.
Stosowanie się do instrukcji producenta - Instalacja, konfiguracja, eksploatacja oraz konserwacja produktu powinny być wykonywane zgodnie z instrukcją producenta. Należy stosować wyłącznie zalecane akcesoria, zasilacze i elementy montażowe oraz przestrzegać parametrów technicznych określonych dla danego urządzenia.
Znaczenie zaleceń - Przestrzeganie zaleceń dotyczących montażu, użytkowania i konserwacji i stosowanie się do instrukcji producenta minimalizuje ryzyko uszkodzeń ciała, zdrowia, awarii urządzenia i strat materialnych wynikających z nieumiejętnego i niewłaściwego obchodzenia się z produktem.
Zasilacz należy użytkować wyłącznie zgodnie z jego przeznaczeniem oraz parametrami określonymi przez producenta. Nie należy przykrywać urządzenia ani używać go w miejscach narażonych na wilgoć, zalanie lub nadmierne nagrzewanie. Nie wolno korzystać z uszkodzonego zasilacza lub przewodu zasilającego. W przypadku zauważenia uszkodzeń, przegrzewania, nietypowych dźwięków lub zapachu należy natychmiast odłączyć zasilacz od sieci i zaprzestać jego użytkowania.
Jeżeli użytkownik nie posiada odpowiedniej wiedzy lub doświadczenia w zakresie montażu, konfiguracji albo podłączania urządzeń elektrycznych i elektronicznych, zaleca się powierzenie tych prac wykwalifikowanemu instalatorowi. Prawidłowo wykonana instalacja zwiększa bezpieczeństwo użytkowania, ogranicza ryzyko uszkodzenia urządzeń oraz zapewnia ich poprawne i zgodne z przeznaczeniem działanie.
