Separator z zabezpieczeniem LHSO-16R-EXT-FPS
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa w 1 dzień roboczy, paczka do 30kg
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis

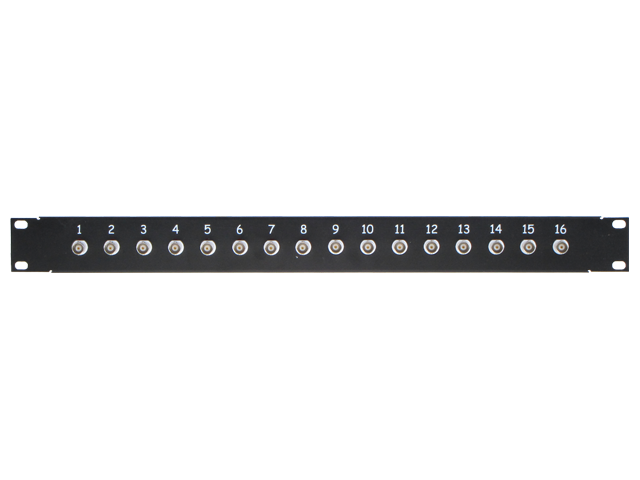

LHSO-16R-EXT-FPS to 16-kanałowy panel
instalacyjno-zabezpieczający, montowany w szafie Rack 19". Dedykowany jest do
instalacji telewizji przemysłowej wysokiej rozdzielczości, opartych na
standardach HD-CVI, AHD oraz HD-TVI. Stanowi wielofunkcjonalne urządzenie,
ułatwiające podłączanie i układanie dużych ilości przewodów koncentrycznych a
także zabezpieczenie instalacji przed skutkami przepięć i wyładowań
atmosferycznych.
Dystrybutor zasilania - zamontowana
płyta FPS dostarcza zasilanie indywidualne do poszczególnych
kamer przez oddzielne bezpieczniki automatyczne. Chroni to system CCTV przed
całkowitą neutralizacją, przez zwarcie linii zasilania w jednym z dowolnych z
kanałów. Stan zasilania poszczególnych kanałów sygnalizowany jest przez diody
LED a w momencie załączenia zwarcie dodatkowo załączany jest sygnalizacja
dźwiękowa. Stworzony w ten sposób centralny system zasilania może być łatwo
wyposażony w układ awaryjnego zasilania w oparciu o zasilacz buforowy. Zasilacz
stosowany z płytą FPS powinien mieć zapas wydajności prądowej minimum 50% poboru
nominalnego, aby w momencie wystapienia zwarcia nie powodowało to jego
wyłączania się (dotyczy zasilaczy impulsowych).
Organizer
przewodów - ułatwia podłączanie przewodów koncentrycznych bez
konieczności zaciskania złącz BNC oraz pozwala na mocne i trwałe ich
przymocowanie, co chroni je przed uratą połączenia lub przypadkowym
wyrwaniem.
Zabezpieczenie przeciwprzepięciowe - chroni
urządzenia odbiorcze (rejestratory DVR) przed skutkami wyładowań
atmosferycznych, przepięć i działań sabotażowych. Wbudowane ochronniki gazowe z
systemem odprowadzania ładunku chronią instalacje CCTV przenikaniem ładunków
przepięciowych do urządzeń, dodakowo każdy każdy obwód Video zabezpieczony jest
przed wzrostem napięcia pomiędzy poszczególnymi żyłami
przewodu.
Separator galwaniczny - każdy kanał Video
został wyposażony jest w pasywny separator galwaniczny, izolujący kamery od
urządzeń odbiorczych (rejestratorów DVR). Jest to najbardziej skuteczna forma
ochrony tych urządzeń przed wpływem efektu pętli mas, która może występować gdy
zainstalowane są na konstrukcjach metalowych lub zasilane są z różnych źródeł
prądu. Efekt pętli mas powoduje widoczne zakłócenia w obrazie a w skrajnych
przypadkach doprowadza do uszkodzenia kamer lub rejestratorów. Duży impuls
prądowy pętli mas powstaje również w czasie wyładowań atmosferycznych i
separator galwaniczny skutecznie ogranicza ryzko
uszkodzeń.
Wbudowane bezpieczniki MOSFET - wysoka
skuteczność ochrony przeciwprzepięciowej została uzupełniona przez innowacyjne
bezpieczniki MOSFET, rozłączające obwód wejściowy w czasie 1μS w momencie
przekroczenia dopuszczalnego prądu udarowego o 1mA. Zabezpieczają one dławiki
wbudowanych separatorów przed uszkodzeniem przez przepływ dużego natężenia prądu
(zwarcie do linii zasilającej, duże wartości przepięć) - po ustaniu zagrożenia
połączenie jest przywracane również w ciągu 1μS.
Patch panel
połączeniowy - wszystkie sygnały Video przechodzące przez LHSO,
wyprowadzone są za pomocą wysokiej jakości gniazd BNC. Połączenia z urządzeniami
odbiorczymi (rejestratorami DVR) wykonywane są za pomocą patch-cordów BNC, co
umożliwia łatwie przełączanie źródła sygnału pomiędzy poszczególnymi kanałami
Video. Aby zapewnić trwałe i stabilne połączenia, zalecane jest używanie
patch-cordów wysokiej jakości - dostępne również w ofercie Ewimar.
Panel może być zamontowany na przedniej lub tylnej szynie szafy RACK. Po zastosowaniu kątowych uhwytów LK-MOUNT panel pochylony jest pod kątem 45 stopni, co umożliwia latwy dostęp zarówno do gniazd BNC jak i do złącz przewodów wchodzących od strony kamer, ponadto ładogne opadanie przewodów nie powoduje ich łamania i zwiększa trwałość. Przy ustawieniu kątowym, bardzo łatwo zamontować jest wiele paneli bez ograniczania dostępu do jakichkolwiek połączeń.
Uwagi instalacyjne - Panel zawsze należy montować po stronie urządzenia odbiorczego (rejestratora BNC) - gniazda BNC zawsze pracują jako wyjście Video - nie należy odwracać kierunku sygnału. Aby zapewnić wysoką skuteczność ochrony, przewód uziemiający panela należy podłączyć do specjalnie wykonanego uziemienia lub do blisko uziemionego punktu linii PE. Należy zwrócić uwagę, na konieczność wykonania jak najkrótszej drogi do uziemienia - zbyt duża odległość powoduje opóźnienie reakcji na przepięcia.
Dane techniczne:
| Ilość kanałów Video | 16 |
| Impedancja | 75 Ohm |
| Złącze wejściowe (Linia) | Niskostratne złącza śrubowe |
| Złącze wyjściowe (Urządzenie) | Gniazdo BNC |
| Pasmo przenoszenia | 50MHz |
| Tłumienie | 0,5dB @ 1MHz |
| Dystrybucja zasilania | 16 kanałów zasilania 12V lub 24V |
| Poziom izolacji | 800V DC |
| Zabezpieczenie przeciwprzepięciowe | Ochronnik gazowy, transil, bezpiecznik MOSFET |
| Ochrona linia/ekran-ziemia | Ochronnik gazowy 90v, 2x10kA @ 8/20uS |
| Ochrona ekran-linia | Mostek ochronny 5V, 15A @ 8/20uS |
| Pojemność obwodu zabezpieczenia | ok. 10pF |
| Czas reakcji na przepięcie | 1nS |
| Czas reakcji bezpiecznika MOSFET | 1uS |
| Temperatura pracy | -40˚C do +60˚C |
| Wymiary | Rack 19" / 1U |
