Opis

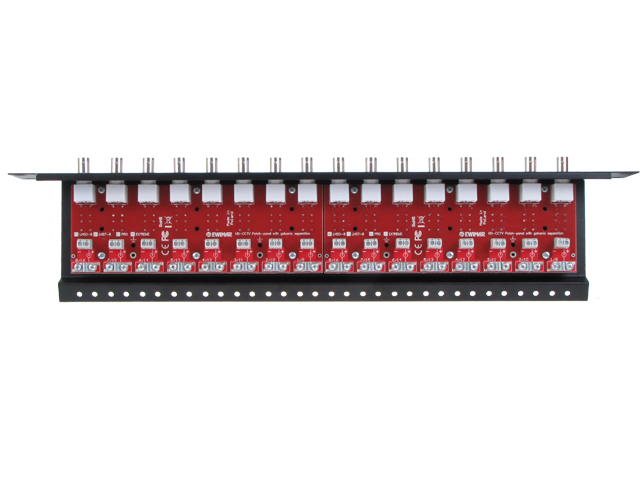

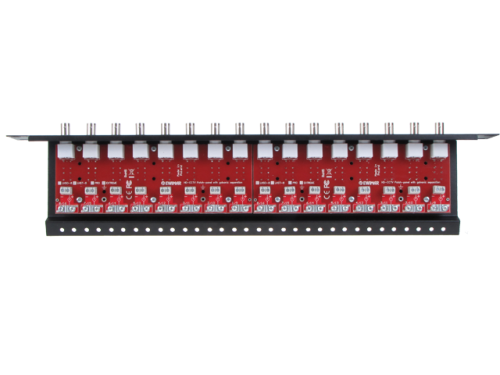

LHSO-16R-EXT to 16-kanałowy panel
instalacyjno-zabezpieczający, montowany w szafie Rack 19". Dedykowany jest do
instalacji telewizji przemysłowej wysokiej rozdzielczości, opartych na
standardach HD-CVI, AHD oraz HD-TVI. Stanowi wielofunkcjonalne urządzenie,
ułatwiające podłączanie i układanie dużych ilości przewodów koncentrycznych a
także zabezpieczenie instalacji przed skutkami przepięć i wyładowań
atmosferycznych.

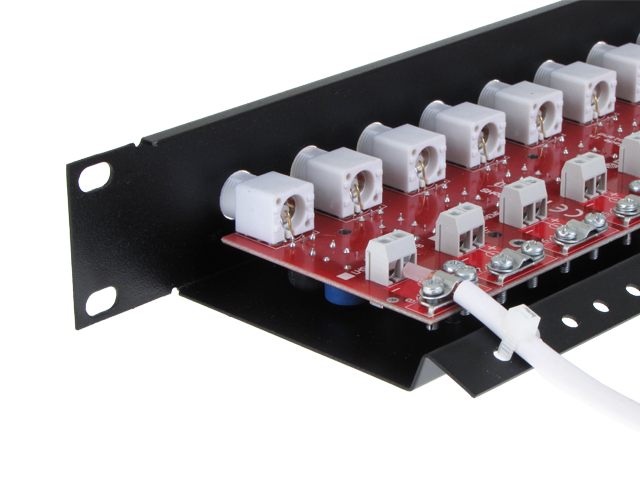

Organizer przewodów - ułatwia
podłączanie przewodów koncentrycznych bez konieczności zaciskania złącz BNC oraz
pozwala na mocne i trwałe ich przymocowanie, co chroni je przed uratą połączenia
lub przypadkowym wyrwaniem.
Zabezpieczenie
przeciwprzepięciowe - chroni urządzenia odbiorcze (rejestratory DVR)
przed skutkami wyładowań atmosferycznych, przepięć i działań sabotażowych.
Wbudowane ochronniki gazowe z systemem odprowadzania ładunku chronią instalacje
CCTV przenikaniem ładunków przepięciowych do urządzeń, dodakowo każdy każdy
obwód Video zabezpieczony jest przed wzrostem napięcia pomiędzy poszczególnymi
żyłami przewodu.
Separator galwaniczny - każdy kanał
Video został wyposażony jest w pasywny separator galwaniczny, izolujący kamery
od urządzeń odbiorczych (rejestratorów DVR). Jest to najbardziej skuteczna forma
ochrony tych urządzeń przed wpływem efektu pętli mas, która może występować gdy
zainstalowane są na konstrukcjach metalowych lub zasilane są z różnych źródeł
prądu. Efekt pętli mas powoduje widoczne zakłócenia w obrazie a w skrajnych
przypadkach doprowadza do uszkodzenia kamer lub rejestratorów. Duży impuls
prądowy pętli mas powstaje również w czasie wyładowań atmosferycznych i
separator galwaniczny skutecznie ogranicza ryzko
uszkodzeń.
Wbudowane bezpieczniki MOSFET - wysoka
skuteczność ochrony przeciwprzepięciowej została uzupełniona przez innowacyjne
bezpieczniki MOSFET, rozłączające obwód wejściowy w czasie 1μS w momencie
przekroczenia dopuszczalnego prądu udarowego o 1mA. Zabezpieczają one dławiki
wbudowanych separatorów przed uszkodzeniem przez przepływ dużego natężenia prądu
(zwarcie do linii zasilającej, duże wartości przepięć) - po ustaniu zagrożenia
połączenie jest przywracane również w ciągu 1μS.

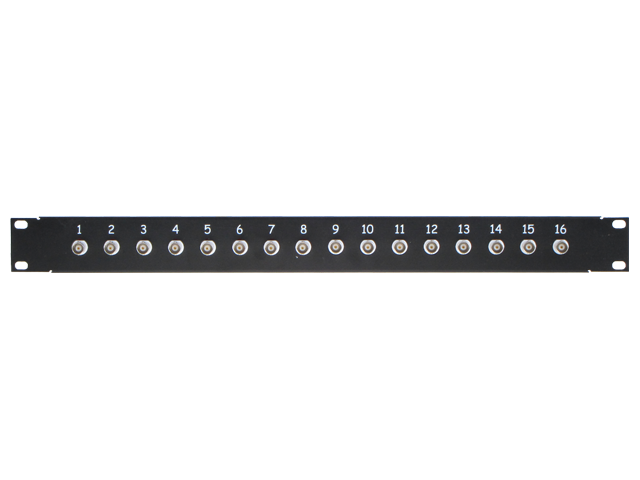

Patch panel
połączeniowy - wszystkie sygnały Video przechodzące przez LHSO,
wyprowadzone są za pomocą wysokiej jakości gniazd BNC. Połączenia z urządzeniami
odbiorczymi (rejestratorami DVR) wykonywane są za pomocą patch-cordów BNC, co
umożliwia łatwie przełączanie źródła sygnału pomiędzy poszczególnymi kanałami
Video. Aby zapewnić trwałe i stabilne połączenia, zalecane jest używanie
patch-cordów wysokiej jakości - dostępne również w ofercie
Ewimar.
Dystrybutor zasilania - opcjonalnie zamontowana
płyta LKO-FPS dostarcza zasilanie idywidualne do poszczególnych
kamer przez oddzielne bezpieczniki automatyczne. Chroni to system CCTV przed
całkowitą neutralizacją, przez zwarcie linii zasilania w jednym z dowolnych z
kanałów. Stan zasilania poszczególnych kanałów sygnalizowany jest przez diody
LED a w momencie załączenia zwarcie dodatkowo załączany jest sygnalizacja
dźwiękowa. Stworzony w ten sposób centralny system zasilania może być łatwo
wyposażony w układ awaryjnego zasilania w oparciu o zasilacz buforowy. Zasilacz
stosowany z płytą FPS powinien mieć zapas wydajności prądowej minimum 50% poboru
nominalnego, aby w momencie wystapienia zwarcia nie powodowało to jego
wyłączania się (dotyczy zasilaczy impulsowych).
Panel może być zamontowany na przedniej lub tylnej szynie szafy RACK. Po zastosowaniu kątowych uhwytów LK-MOUNT panel pochylony jest pod kątem 45 stopni, co umożliwia latwy dostęp zarówno do gniazd BNC jak i do złącz przewodów wchodzących od strony kamer, ponadto ładogne opadanie przewodów nie powoduje ich łamania i zwiększa trwałość. Przy ustawieniu kątowym, bardzo łatwo zamontować jest wiele paneli bez ograniczania dostępu do jakichkolwiek połączeń.
Uwagi instalacyjne - Panel zawsze należy montować po stronie urządzenia odbiorczego (rejestratora BNC) - gniazda BNC zawsze pracują jako wyjście Video - nie należy odwracać kierunku sygnału. Aby zapewnić wysoką skuteczność ochrony, przewód uziemiający panela należy podłączyć do specjalnie wykonanego uziemienia lub do blisko uziemionego punktu linii PE. Należy zwrócić uwagę, na konieczność wykonania jak najkrótszej drogi do uziemienia - zbyt duża odległość powoduje opóźnienie reakcji na przepięcia.
Dane techniczne:
| Ilość kanałów Video | 16 |
| Impedancja | 75 Ohm |
| Złącze wejściowe (Linia) | Niskostratne złącza śrubowe |
| Złącze wyjściowe (Urządzenie) | Gniazdo BNC |
| Pasmo przenoszenia | 50MHz |
| Tłumienie | 0,5dB @ 1MHz |
| Poziom izolacji | 800V DC |
| Zabezpieczenie przeciwprzepięciowe | Ochronnik gazowy, transil, bezpiecznik MOSFET |
| Ochrona linia/ekran-ziemia | Ochronnik gazowy 90v, 2x10kA @ 8/20uS |
| Ochrona ekran-linia | Mostek ochronny 5V, 15A @ 8/20uS |
| Pojemność obwodu zabezpieczenia | ok. 10pF |
| Czas reakcji na przepięcie | 1nS |
| Czas reakcji bezpiecznika MOSFET | 1uS |
| Temperatura pracy | -40˚C do +60˚C |
| Wymiary | Rack 19" / 1U |
