Opis
LST-16R-FPS to 16-kanałowy pasywny konwerter UTP,
zintegrowany z separatorem galwanicznym oraz dystrybutorem zasilania kamer.
Produkowany jest w postaci panela do szafy RACK 19". Przeznaczony jest do
zamiany sygnału Video ze skrętki komputerowej na przewód koncentryczny oraz do
zabezpieczenia urządzeń telewizji przemysłowej, przed skutkami przepięć oraz
różnic potencjałów. Zawiera w sobie kilka funkcjonalnych bloków, ułatwiających
wykonywanie instalacji przewodów do rejestratorów cyfrowych lub krosownic
wizyjnych.

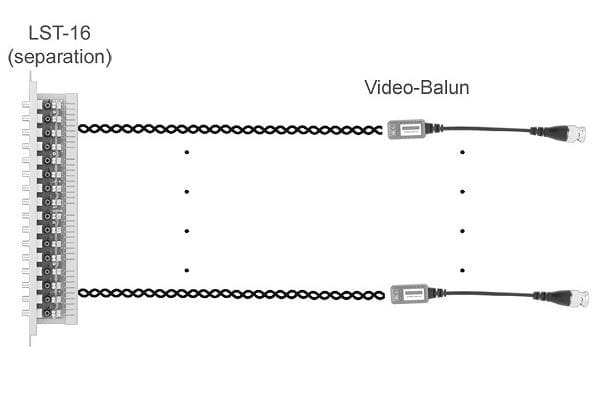

Konwerter UTP na przewód koncentryczny -
Zamienia symetryczny sygnał wideo z impedancji skrętki komputerowej 100 Ohm na
sygnał dla przewodu koncentrycznego 75 Ohm.
Wbudowany dystrybutor
zasilania kamer - Dostarcza 16 niezależnych wyjść zasilających do
kamer z zabezpieczeniem, chroniacym przed zwarciem oraz wyładowaniem
atmosferycznym. Wyposażony jest w bezpieczniki automatyczne, optyczną
sygnalizacją zasilania każdego z kanałów oraz dźwiękową sygnalizację wystąpienia
zwarcia na dowolnym z nich.
3-stopniowa ochrona przed
przepięciami - Chroni urządzenia CCTV przed skutkami wyładowań
atmosferycznych, przepięć oraz użyciem paralizatorów. 3 stopnie dławienia
przepięcia o poziomie do 4kV i prądzie impulsowym do 10kA, skutecznie
sprowadzają go do poziomu bezpiecznego dla urządzeń CCTV.
Filtr
kompensujący straty w przewodach - Dokonuje korekcji dla wysokich
częstotliwości kompensując tłumienie w przewodach. Dzięki temu powyższana jest
jakość obrazu w obszarach ostrych krawędzi oraz jakość
koloru.
Separator galwaniczny - Eliminuje zakłócenia
obrazu, powstałe w wyniku wyrównywania się różnicy potencjałów na przewodach
wizyjnych. Zabezpiecza urządzenia takie jak kamery i rejestratory przed
uszkodzeniem, w wyniku nagłego skoku pętli mas. Rdzeń amorficzny wprowadza
znikome straty sygnału oraz zniekształcenia nieliniowe, które zawsze towarzyszą
separatorom optycznym.

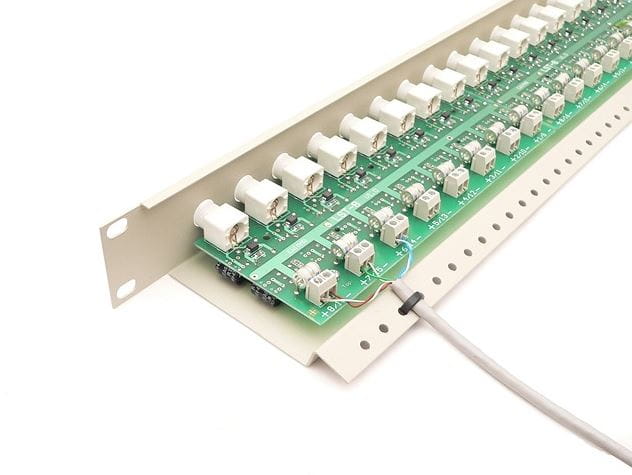

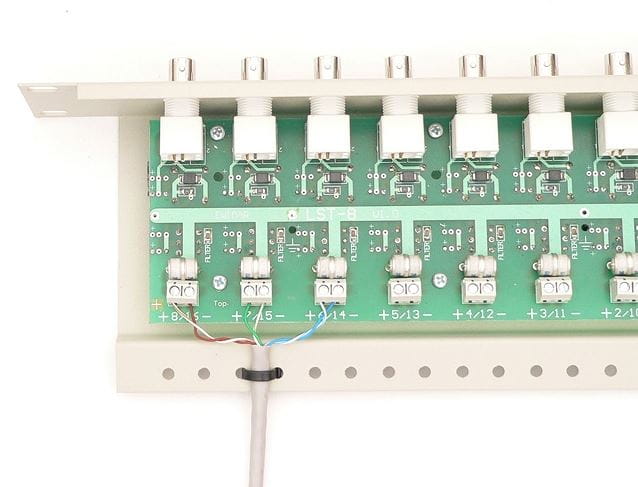

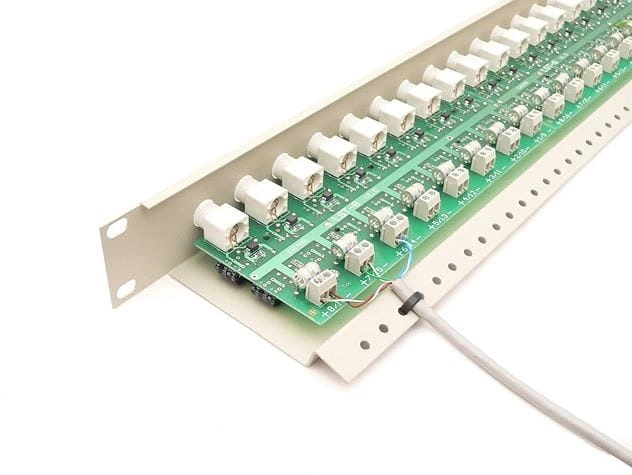

System trwałego mocowania
przewodów - Specjalnie zaprojektowana podpórka z otworami, służy do
trwałego zamocowania przewodów za pomocą opasek, dzięki czemu wyrwanie przewodu
nie jest możliwe, nawet przy użyciu dużej siły.

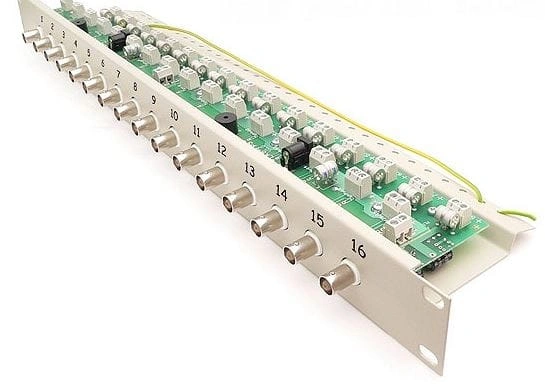

Precyzyjne
gniazda BNC - Wyprowadzenie sygnału odbywa się pomocą precyzyjnych
gniazd BNC, wykonywanych metodą CNC.
Dwukierunkowe
działanie - Sygnał może być przesyłany w dowolną stronę, dzięki czemu
została roszerzona opcja instalacji po stronie nadawania lub odbioru
sygnału.

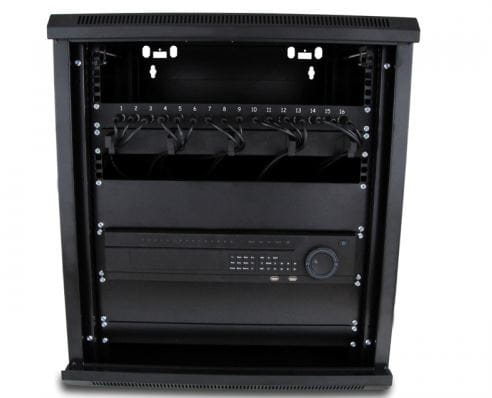

Wygodny montaż w szafie RACK - Odpowiednio
wyprofilowane otwory uproszczają montowanie panela z przodu szafy RACK. Po
zastosowaniu zestawu LKT-MOUNT, panel może być montowany z tyłu szafy pod kątem
45 stopni, dzięki czemu przewody bardzo wygodne ułożone są z tyłu szafy, gdzie
zawsze są dostępne dla instalatora a przewody patchcord mogą być bezpośrednio
połączone do urządzeń CCTV.
Dla uzyskania pełnej ochrony przed przepięciami, wymagane jest podłączenie uziemienia.
| Specyfikacja techniczna: | |
| Ilość kanałów Video | 16 dla skrętki UTP (wbudowany transformator UTP) |
| Ilość kanałów zasilania | 16 |
| Sposób mocowania | Szafa Rack 19" |
| Impedancja dla przewodu koncentrycznego | 75 Ohm |
| Impedancja dla skrętki UTP | 100 Ohm |
| Maksymalna długość przewodów | 300m dla sygnału kolorowego, 500m dla sygnału czarno-białego |
| Pasmo przenoszenia | 20Hz~10MHz |
| Separacja | 600V (minimalna) |
| Rezystancja izolacji | 100MOhm |
| Tłumienie | Nie więcej niż 0.5dB |
| Zabezpieczenie antyprzepięciowe |
3 - Iskrownik, ochronnik gazowy, transil |
| Napięcie rozładowania | 75V, Transil 8,2V |
| Prąd rozładowania | 2 x 10kA, Transil: 57A |
| Pojemność obwodu zabezpieczenia | Nie więcej niż 50pF |
| Napięcie nominalne toru zasilania | 24 V |
| Maksymalne ciągłe napięcie toru zasilania | 36 V |
| Nominalny prąd wyładowczy (8/20µs) toru zasilania | 5 kA |
| Maksymalny prąd wyładowczy (8/20µs) toru zasilania | 10 kA |
| Napięcie protekcji toru zasilania | < 200 V (8/20µs) |
| Prąd przeciążenia toru zasilania | ≤ 10 A |
| Prąd upływu toru zasilania | ≤ 5 µA |
| Czas reakcji toru zasilania | ≤ 25 ns |
