Kod producenta: A9882
Kod produktu: TVQ-06

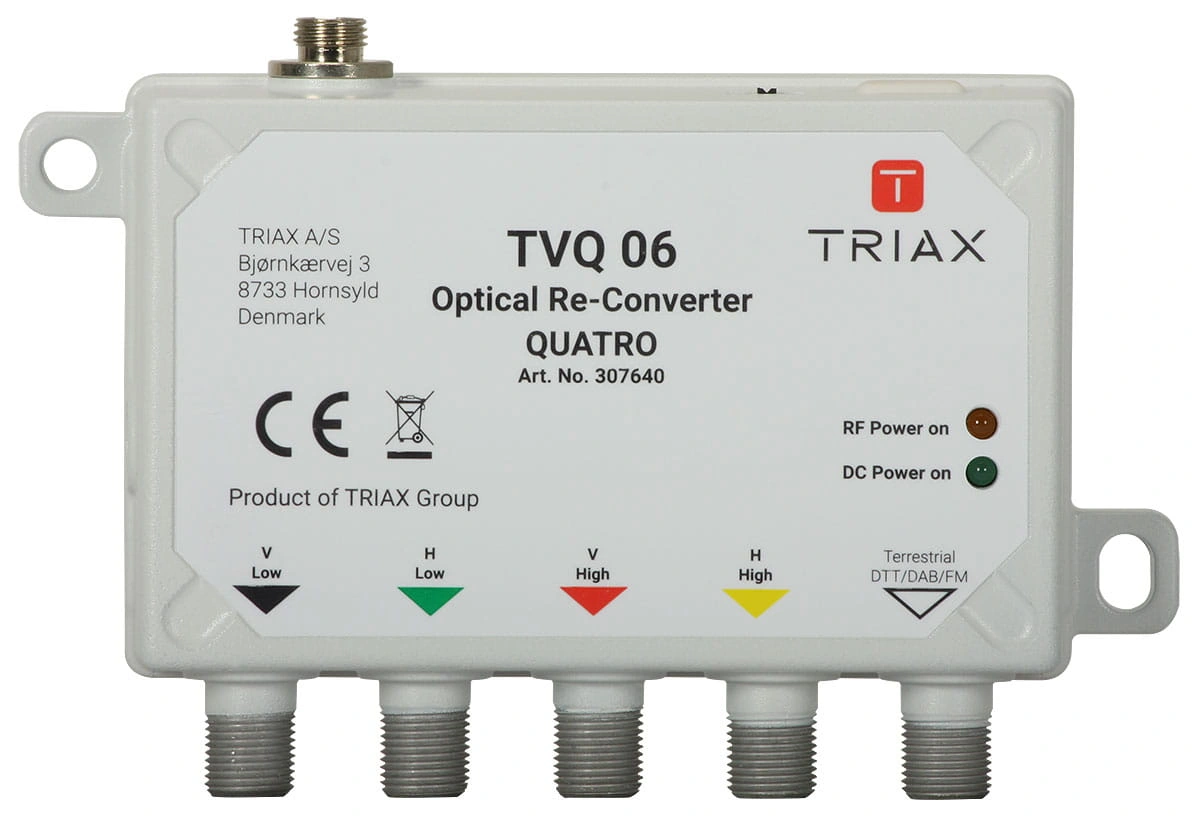

Satelitarny odbiornik optyczny TVQ 06 Quatro
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa w 1 dzień roboczy, paczka do 30kg
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Konwerter został zaprojektowany do replikacji na wyjściu sygnału satelitarnego IF, sygnału Naziemnej Telewizji Cyfrowej DVB-T oraz sygnału radiowego DAB, FM. Sygnał odbierany jest z transmitera TOU 232 KIT poprzez pasywną sieć optyczną i konwertowany z powrotem na oryginalny sygnał IF. Urządzenie zawiera 5 wyjść dokonując podziału całego pasma na cztery pary polaryzacja/pasmo (VL–HL–VH–HH) oraz sygnał DVB-T, DAB, FM.
Cechy wyróżniające:
- odbiornik optyczny TVQ 06 zasilany jest bezpośrednio z podłączonego multiswitcha (zasilanie może również być realizowane przez zastosowanie zewnętrznego zasilacza 20VDC, które nie stanowi standardowego wyposażenia),
- łatwy montaż z użyciem płytki do montażu na ścianie, układ obudowy przykrywa kable i złącza, równocześnie zapewniając dobrą widoczność wskaźników LED,
- wbudowany układ AGC,
- odbiornik wyposażony w dwa wskaźniki LED pozwalają użytkownikowi sprawdzić status urządzenia.
Dane techniczne:
| Nazwa | Satelitarny odbiornik optyczny TVQ 06 QUATTRO z DVB-T | |
| Długość fali optycznej | 1310 /1550 nm | |
| Zakres częstotliwości | 88 - 2150 MHz FM 88 - 108 MHz DAB 174 - 230 MHz DVB-T 470 - 862MHz SAT 950 - 2150 MHz | |
| Moc wejścia optycznego | -15 min./ 0 max dBm | |
| Parametry wyjściowe SAT | ||
| Zakres częstotliwości RF | HH (pol./pasmo) | 18 V / 22 kHz |
| VH (pol./pasmo) | 13 V / 22 kHz | |
| HL (pol./pasmo) | 18 V / 0 kHz | |
| VL (pol./pasmo) | 13 V / 0 kHz | |
| Nominalny poziom wyjściowy | 79 dBμV | |
| Zmienność wzmocnienia w paśmie | 7 dB | |
| Nominalne poziomy wyjściowe | SAT 2.15 GHz | -38 min./ -34 max dBm |
| SAT 1 GHz | -39 min./ -35 max dBm | |
| Nominalna impedancja | 75 Ohm | |
| Separacja między wyjściami | 30 dB | |
| Parametry wyjściowe DVB-T, DAB | ||
| Zakres częstotliwości RF | DVB-T | 470 MHz - 862 MHz |
| DAB | 174 MHz - 230 MHz | |
| Nominalny poziom wyjściowy | 75 dBμV | |
| Zmienność wzmocnienia w paśmie | 5 dB | |
| Nominalne poziomy wyjściowe | DVB-T 854 MHz | -46 min./ -42 max dBm |
| DVB-T 470 MHz | -47 min./ -43 max dBm | |
| DAB | -63 min./ -59 max dBm | |
| Ogólne parametry techniczne | ||
| Temperatura pracy | -15 do +60 °C | |
| Pobór prądu | max 210 mA | |
| Napięcie zasilania | 10-20 VDC | |
| Złącze optyczne | FC/PC | |
| Złącze wyjściowe RF | 5 x F żeńskie | |
| Wymiary | 97x61x26 mm | |
Dane techniczne
Gwarancja
- Gwarancja 24 miesiące
