Kod producenta: SLIM-S-PIR-AC
Kod produktu: SATEL1A032

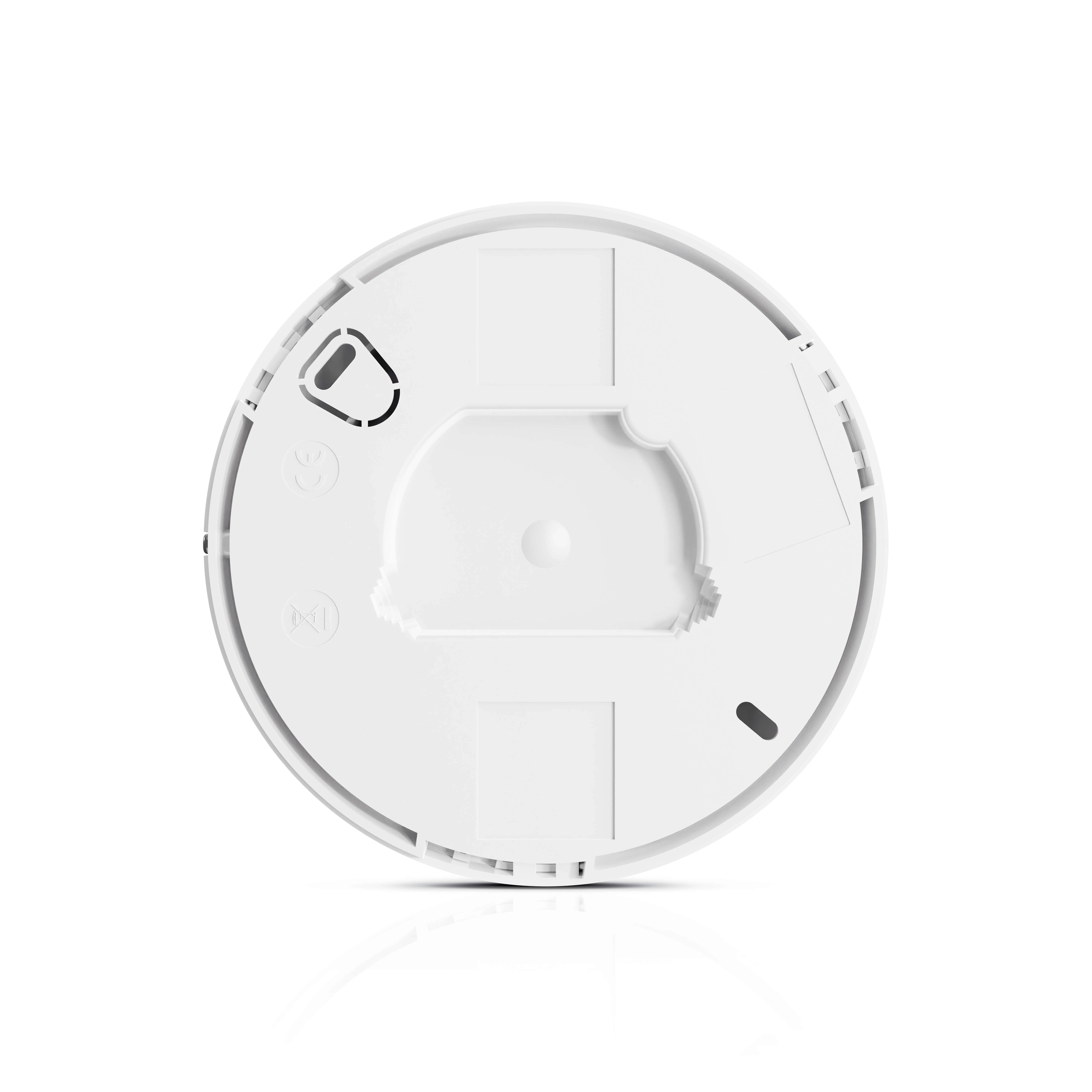

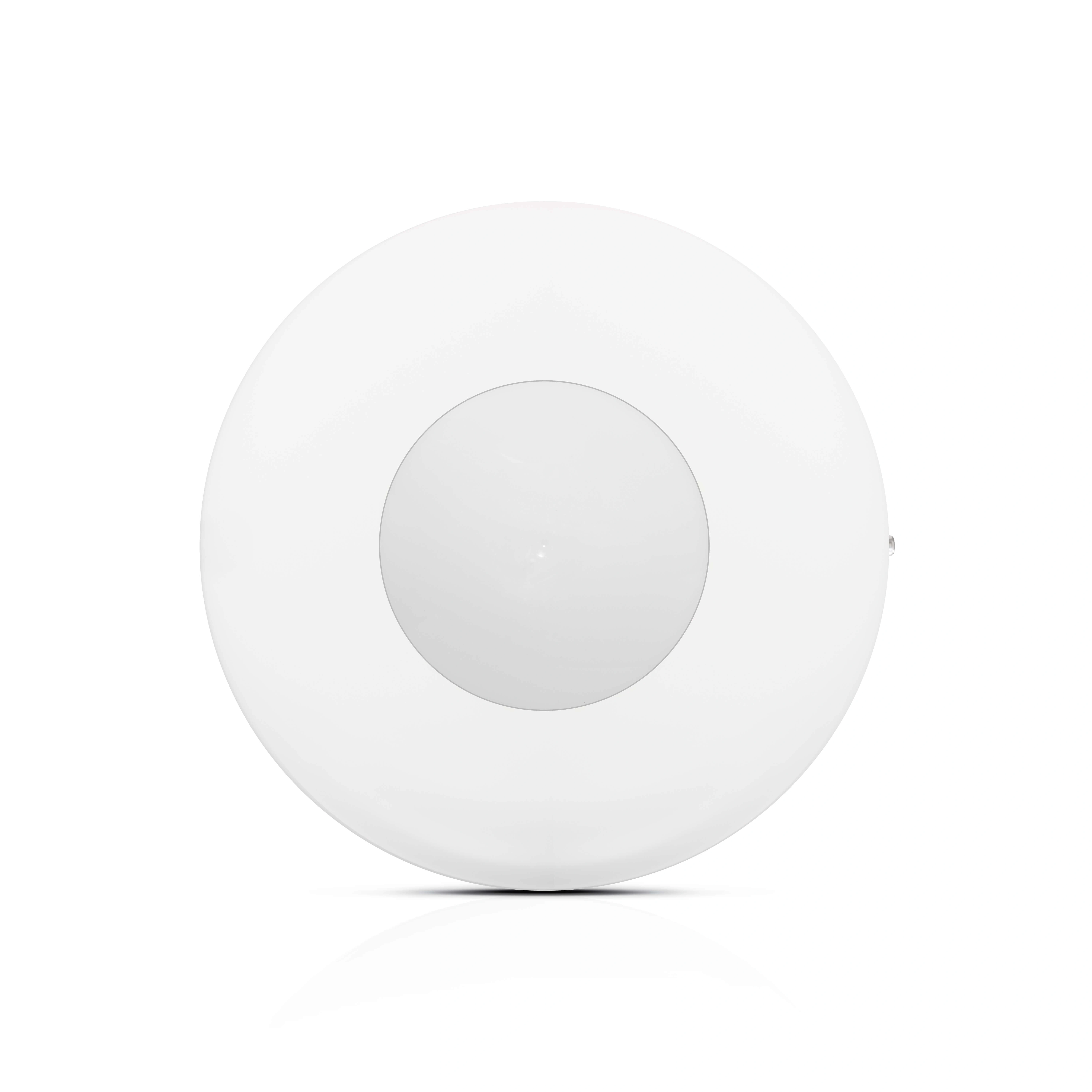

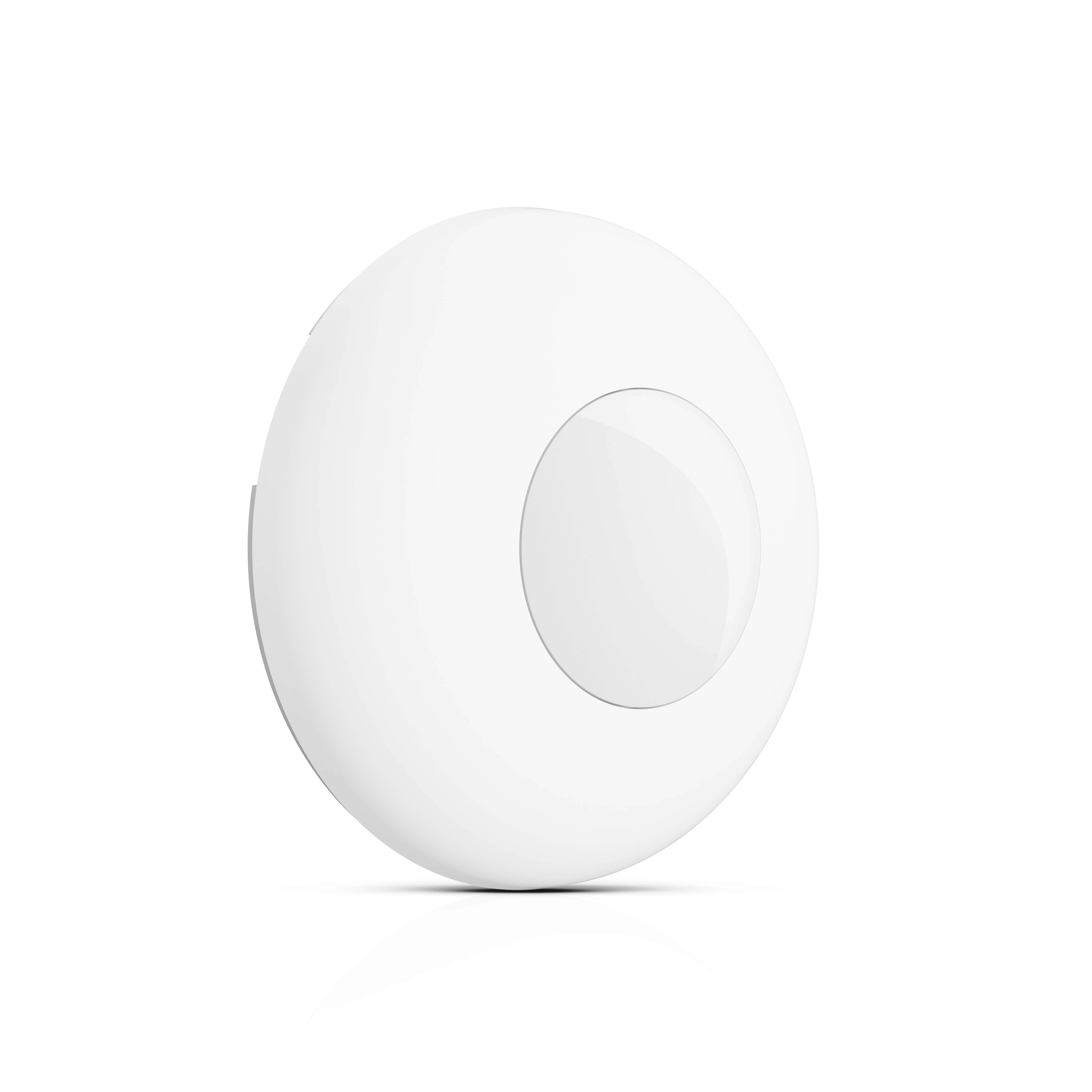

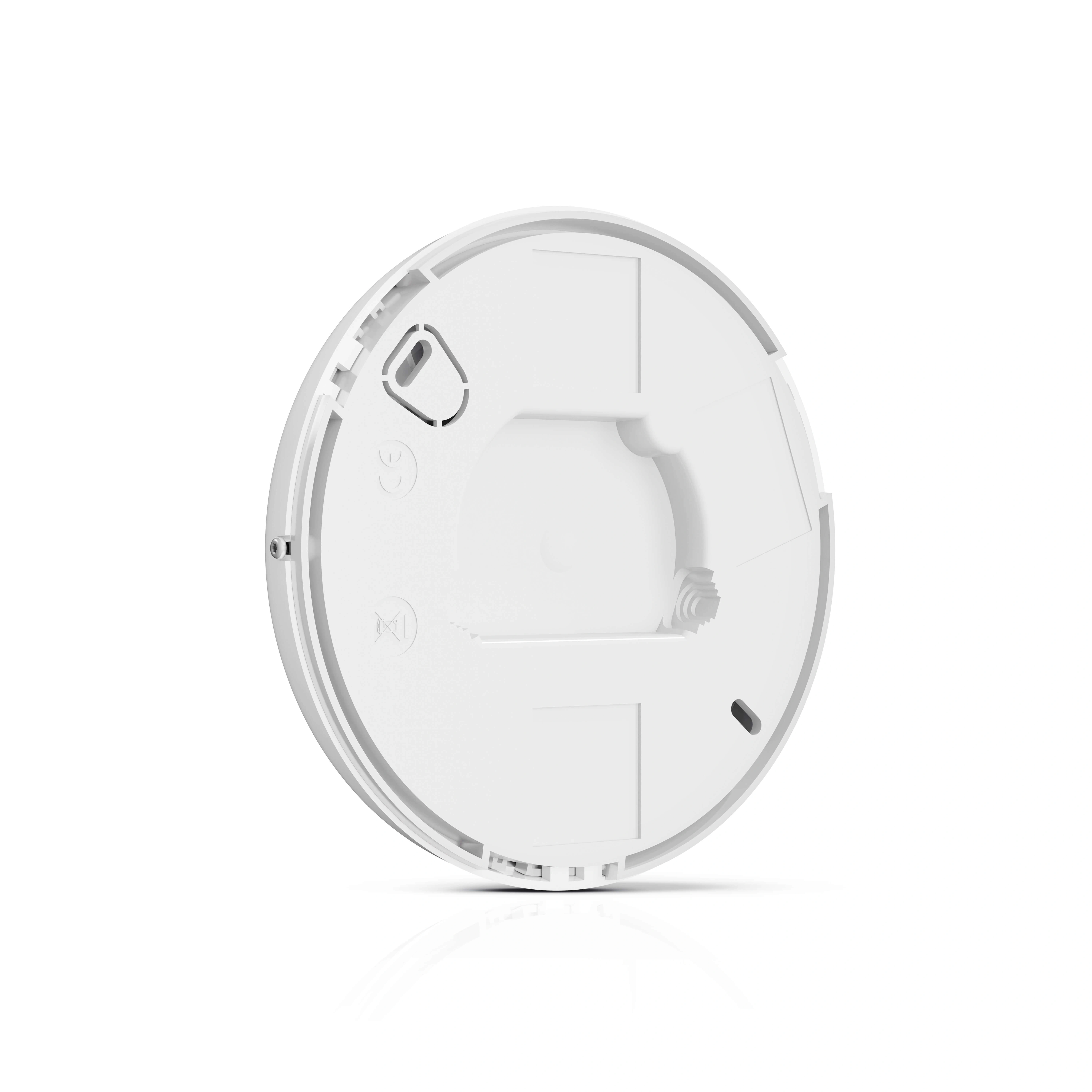

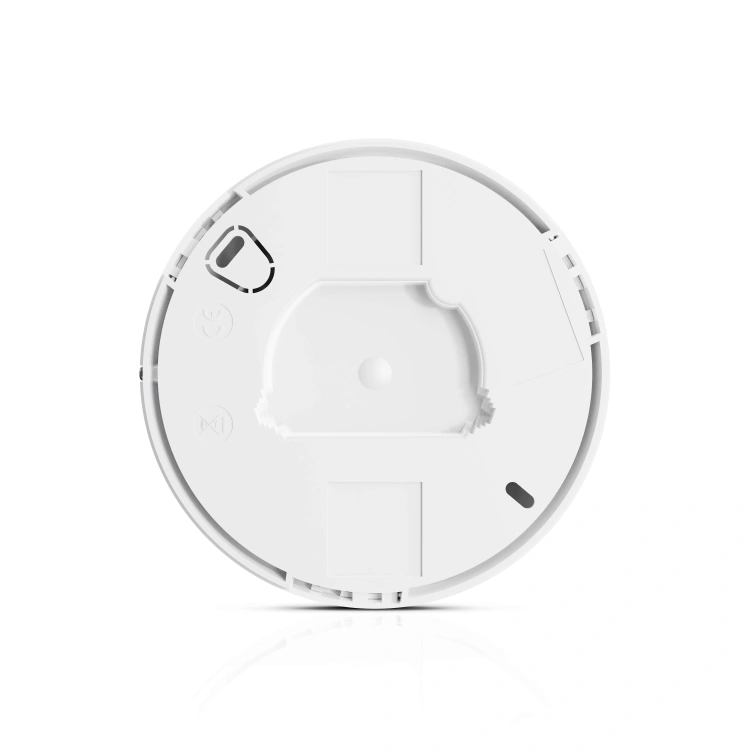

SLIM-S-PIR-AC - Sufitowa czujka ruchu Satel
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa do paczkomatu w 1-2 dni robocze.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Satel SLIM-S-PIR-AC to autonomiczna sufitowa czujka PIR, przeznaczona do sterowania oświetleniem 230V AC.
S - czujka przeznaczona jest do montażu nawierzchniowego.
W ofercie Satel dostępne są także czujki R - przeznaczone do montażu wpuszczanego w sufitach podwieszanych.
Uwaga: urządzenie nie jest czujką przeznaczoną do pracy w systemach alarmowych, jest to autonomiczny czujnik do sterowania 230V AC do zastosowań w automatyce budynkowej - np. sterowania oświetleniem po detekcji ruchu.
Wybrane cechy:
- Metoda detekcji: PIR (pasywny czujnik podczerwieni)
- Maksymalny obszar detekcji przy montażu na wysokości 2.4m: 12m x 5m [56 m2]
- Maksymalny obszar detekcji przy montażu na wysokości 4m: 14m x 6m [80 m2]
- Montaż sufitowy: nawierzchniowy
- Cyfrowy algorytm detekcji ruchu
- Cyfrowa kompensacja temperatury
- Aktywowanie oświetlenia ruchem
- Wyjście sterujące typu NO
- Wbudowany czujnik zmierzchu
- Wbudowane potencjometry do regulacji: SENS - czułość detekcji ruchu, TIME - czas aktywacji oświetlenia (2-180 sekund), LUX - próg detekcji natężenia światła (2-200lx)
- Zasilanie napięciem 230V AC
Tam, gdzie nie sprawdzi się czujka ścienna - postaw na sufit
Niektórych pomieszczeń nie zabezpieczysz tradycyjną czujką ścienną. Nietypowy układ, przeszklone powierzchnie czy obiekty blokujące pole detekcji - to sytuacje, w których lepiej sprawdzi się czujka sufitowa. Zalety rozwiązania:
- Dyskretna instalacja - czujki niewidoczne na pierwszy rzut oka i trudnodostępne dla osób postronnych
- Lepsze pokrycie w pomieszczeniach bez klasycznych ścian
- Uniwersalna elegancja dopasowana do biur, mieszkań i przestrzeni open space
Zastosowanie:
Otwarte wnętrza, duże przeszklenia, brak ścian działowych oraz pomieszczenia, gdzie tradycyjna czujka ścienna mogłaby być przysłonięta meblami lub innymi elementami wystroju. Czujki sufitowe zapewniają równomierne pokrycie pomieszczenia i eliminują martwe strefy.
Czujki PIR
Dlaczego czujniki PIR?
Czujki PIR to sprawdzone i ekonomiczne rozwiązanie do wykrywania ruchu, wykorzystujące zmiany promieniowania podczerwonego emitowanego przez ludzi i zwierzęta.
Dzięki niskiemu poborowi energii, wysokiej skuteczności detekcji oraz łatwości montażu doskonale sprawdzają się w automatyce budynkowej.
Zastosowanie:
Pomieszczenia mieszkalne, biura, korytarze, gabinety, magazyny oraz inne przestrzenie wewnętrzne o stabilnych warunkach środowiskowych. Czujki PIR najlepiej sprawdzają się w miejscach, w których nie występują gwałtowne zmiany temperatury ani silne ruchy powietrza.
Dane techniczne:
| Wykrywalna prędkość ruchu | 0,3...3 m/s |
| Zakres temperatur pracy | -10°C...+55°C |
| Zalecana wysokość montażu | 2,4...3,5 m |
| Masa | 119 g |
| Maksymalna wilgotność | 93±3% |
| Wymiary | ø 120 x 37 mm |
| Klasa środowiskowa wg EN50130-5 | II |
| Maksymalny pobór mocy | 500 mW |
| Rezystancja zestyków | ≤ 100 mΩ |
| Pobór mocy w stanie gotowości | 200 mW |
| Napięcie zasilania | 230 V AC, 50 Hz |
| Maksymalny obszar detekcji (montaż na wysokości 2,4 m) | 12 m x 5 m [56 m2] |
| Czas włączenia oświetlenia | 2...180 s |
| Maksymalny obszar detekcji (montaż na wysokości 3 m) | 14 m x 6 m [80 m2] |
| Wyjście sterujące (przekaźnik NO) | 8 A / 250 V AC |
Dane techniczne
Gwarancja
- Gwarancja 24 miesiące
Pliki do pobrania
SLIM-S-PIR-AC_kk.pdf
106.18 kB
Karta katalogowa PL
SLIM-S-PIR-AC_ii.pdf
659.99 kB
Instrukcja obsługi PL
SLIM-S-PIR-AC_sii_int.pdf
496.79 kB
Skrócona instrukcja instalatora PL
SLIM-S-PIR-AC_doc.pdf
250.79 kB
Deklaracja zgodności
Bezpieczeństwo produktu GPSR
Certyfikaty i ostrzeżenie bezpieczeństwa
- Bezpieczeństwo montażu - Przed rozpoczęciem montażu należy zapoznać się z instrukcją producenta. Produkt powinien być zamontowany na stabilnym podłożu z wykorzystaniem odpowiednich elementów mocujących. Instalację należy przeprowadzić zgodnie z przeznaczeniem urządzenia oraz obowiązującymi przepisami i zasadami bezpieczeństwa.
- Bezpieczeństwo elektryczne - Przed podłączeniem urządzenia należy sprawdzić zgodność parametrów zasilania z wymaganiami producenta. Nie wolno używać uszkodzonych przewodów, zasilaczy ani urządzeń z widocznymi uszkodzeniami. Wszelkie prace serwisowe należy wykonywać po odłączeniu produktu od źródła zasilania.
- Bezpieczeństwo użytkowania - Urządzenie należy użytkować wyłącznie zgodnie z jego przeznaczeniem. Nie wolno samodzielnie modyfikować konstrukcji ani ingerować w elektronikę produktu. W przypadku nieprawidłowego działania, nadmiernego nagrzewania lub nietypowego zapachu należy natychmiast odłączyć urządzenie od zasilania i zaprzestać jego użytkowania.
- !Bezpieczeństwo dzieci! - Produkt nie jest zabawką i powinien być przechowywany oraz użytkowany poza zasięgiem małych dzieci. Montaż należy wykonać w sposób ograniczający ryzyko przypadkowego kontaktu z przewodami lub elementami instalacji. Osoby o ograniczonej sprawności powinny korzystać z produktu wyłącznie pod odpowiednim nadzorem.
- Utylizacja - Po zakończeniu okresu eksploatacji produktu nie należy wyrzucać razem z odpadami komunalnymi. Zużyty sprzęt elektryczny i elektroniczny należy przekazać do odpowiedniego punktu zbiórki zgodnie z obowiązującymi przepisami dotyczącymi ochrony środowiska i gospodarowania odpadami.
- Stosowanie się do instrukcji producenta - Instalacja, konfiguracja, eksploatacja oraz konserwacja produktu powinny być wykonywane zgodnie z instrukcją producenta. Należy stosować wyłącznie zalecane akcesoria, zasilacze i elementy montażowe oraz przestrzegać parametrów technicznych określonych dla danego urządzenia.
- Znaczenie zaleceń - Przestrzeganie zaleceń dotyczących montażu, użytkowania i konserwacji i stosowanie się do instrukcji producenta minimalizuje ryzyko uszkodzeń ciała, zdrowia, awarii urządzenia i strat materialnych wynikających z nieumiejętnego i niewłaściwego obchodzenia się z produktem.
- Jeżeli użytkownik nie posiada odpowiedniej wiedzy lub doświadczenia w zakresie montażu, konfiguracji albo podłączania urządzeń elektrycznych i elektronicznych, zaleca się powierzenie tych prac wykwalifikowanemu instalatorowi. Prawidłowo wykonana instalacja zwiększa bezpieczeństwo użytkowania, ogranicza ryzyko uszkodzenia urządzeń oraz zapewnia ich poprawne i zgodne z przeznaczeniem działanie.
- Czujki ruchu należy montować zgodnie z instrukcją producenta, z uwzględnieniem zalecanej wysokości oraz miejsca instalacji. Należy unikać montażu w pobliżu źródeł ciepła, nawiewów, intensywnego światła słonecznego oraz ruchomych elementów mogących powodować fałszywe alarmy. Zaleca się regularne testowanie działania czujek oraz utrzymywanie ich powierzchni w czystości.
Osoba odpowiedzialna na terenie UE
SATEL sp. z o.o.
Budowlanych 66
80-298 Gdańsk, Polska
