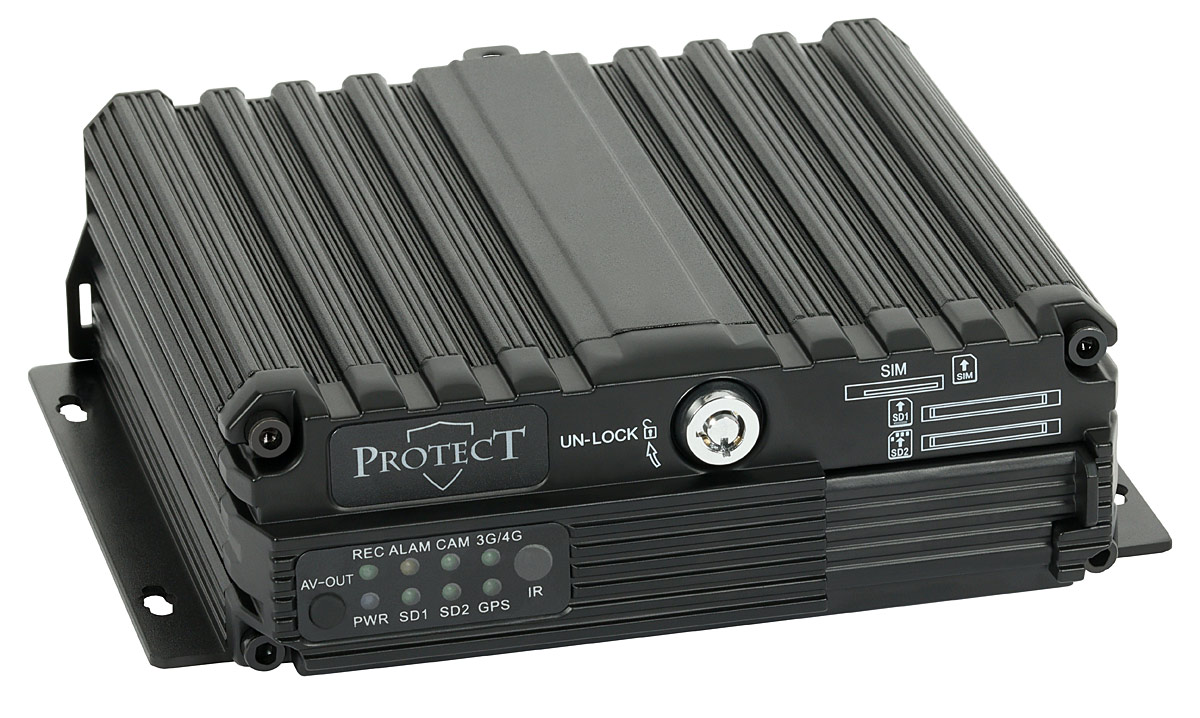

Rejestrator mobilny Protect 316 4-kanałowy 4G LTE

Protect 316 M80316 to czterokanałowy rejestrator mobilny przeznaczony do stosowania w autokarach, komunikacji miejskiej, pojazdach firmowych i osobowych oraz pojazdach specjalnych, tj. TIR-ach, radiowozach, samochodach więziennych lub wojskowych oraz karetkach. Jego konstrukcja zapewnia podwyższoną odporność na drgania i wstrząsy.

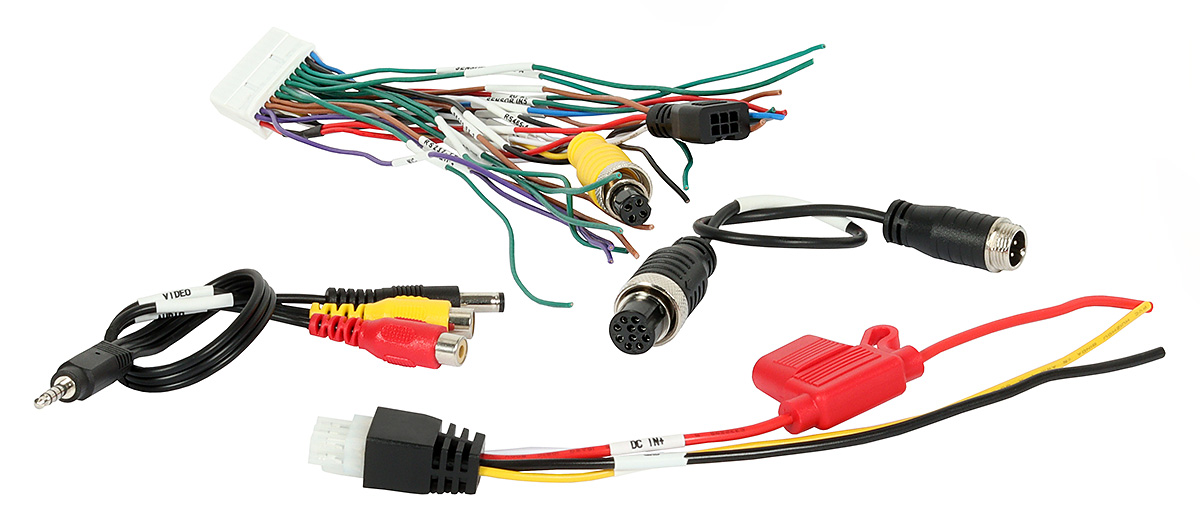

Rejestrator jest przeznaczony do montażu wewnątrz kabiny pojazdu, na przykład pod siedzeniem, w schowku lub w bagażniku. Przewody zasilające podłącza się do akumulatora oraz zapłonu (analogicznie jak radio), co pozwala urządzeniu automatycznie rozpocząć zapis audio-wideo po przekręceniu kluczyka w stacyjce. Układ zasilania zabezpieczony jest bezpiecznikiem 5 A, który chroni przed nadmiernym poborem prądu i przepaleniem instalacji elektrycznej w przypadku awarii.

Domyślnie rejestrator działa do momentu odłączenia zasilania przez kluczyk stacyjki, chyba że aktywowana jest funkcja opóźnionego wyłączenia (praca przez określony czas po wyłączeniu) lub praca według harmonogramu. Dodatkowo rejestrator posiada własne podtrzymanie zasilania, co umożliwia mu pracę przez około 8 sekund po odłączeniu zasilania, aby bezpiecznie zapisać wszystkie dane.

Uwaga: W komplecie nie ma przejściówki ze złącza M12 na BNC. Można ją zakupić oddzielnie - PZ-1 M80106.

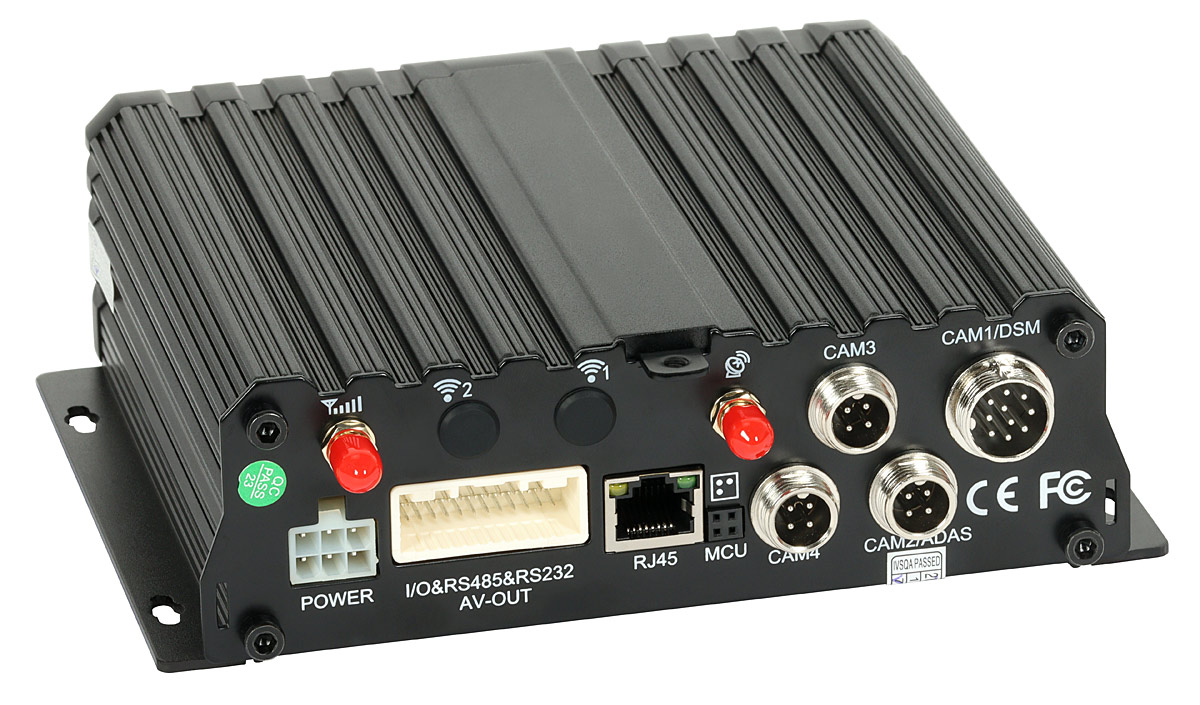

Protect 316 posiada 4 wejścia wideo wyposażone w złącza M12. Podłączenie kamer do tego złącza M12 umożliwia szybkie i bezpieczne podłączenie sygnału wideo oraz zasilanie kamer bezpośrednio z rejestratora. Wystarczy podłączyć rejestrator do zasilania pojazdu, aby zagwarantować działanie rejestratora i kamer. Rejestrator umożliwia zapis obrazu z 4 kanałów jednocześnie przy 25 kl./s dla rozdzielczości 1080p lub niższych. Jakość wideo pozwala na bezproblemowe rozpoznanie sytuacji drogowej, zachowania osób, a nawet twarzy i numerów tablic rejestracyjnych. Obsługiwane są sygnały AHD oraz CVBS

Cechy wyróżniające:

• rejestracja obrazu i dźwięku z 4 kamer 1080p AHD (1080p lub niższe) lub CVBS (960H lub niższe) przy 25 kl./s, przesyłanie zasilenia 12 V oraz 1 kamery IP (do 1080p, 1 złącze RJ-45)
• nagrywanie - 2 sloty na karty SD o pojemności do 512 GB każda
• wbudowany moduł komunikacyjny 4G LTE - slot na kartę SIM oraz antena
• wbudowany moduł GPS z zewnętrzną anteną
• wbudowany 3-osiowy czujnik przeciążeń G-sensor
• wbudowany 3-osiowy żyroskop
• szeroki zakres temperatury pracy -40^oC do 80^oC
• podtrzymanie zasilania - rejestrator po krótkim zaniku napięcia (do 8 s) nadal nagrywa obraz
• automatyczne nagrywanie po podłączeniu zasilania (przekręceniu stacyjki)

Łączność 4G LTE

Urządzenie wyposażono w moduł komunikacji obsługujący 4G LTE oraz niższe standardy (3G i 2G), wraz z anteną, którą należy zainstalować w pojeździe (wymagana jest własna karta SIM). Dzięki temu uzyskujemy ciągły, zdalny dostęp do podglądu obrazu na żywo, nagrań, lokalizacji, przebytej trasy, prędkości czy parametrów pojazdu z podłączonych czujników. Jeśli zachodzi taka potrzeba, urządzenie może tworzyć kopie nagrań. Wymagany jest do tego serwer z zainstalowanym oprogramowaniem IVMS.

Złącze sieciowe RJ-45

Złącze RJ-45 służy do podłączania urządzenia do sieci komputerowej. Dzięki temu rejestrator mobilny może przesyłać nagrania wideo i inne dane do centralnego serwera IVMS oraz pozwala na zdalne monitorowanie i zarządzanie rejestratorem.

Moduł GPS, czujnik przeciążeń i żyroskop

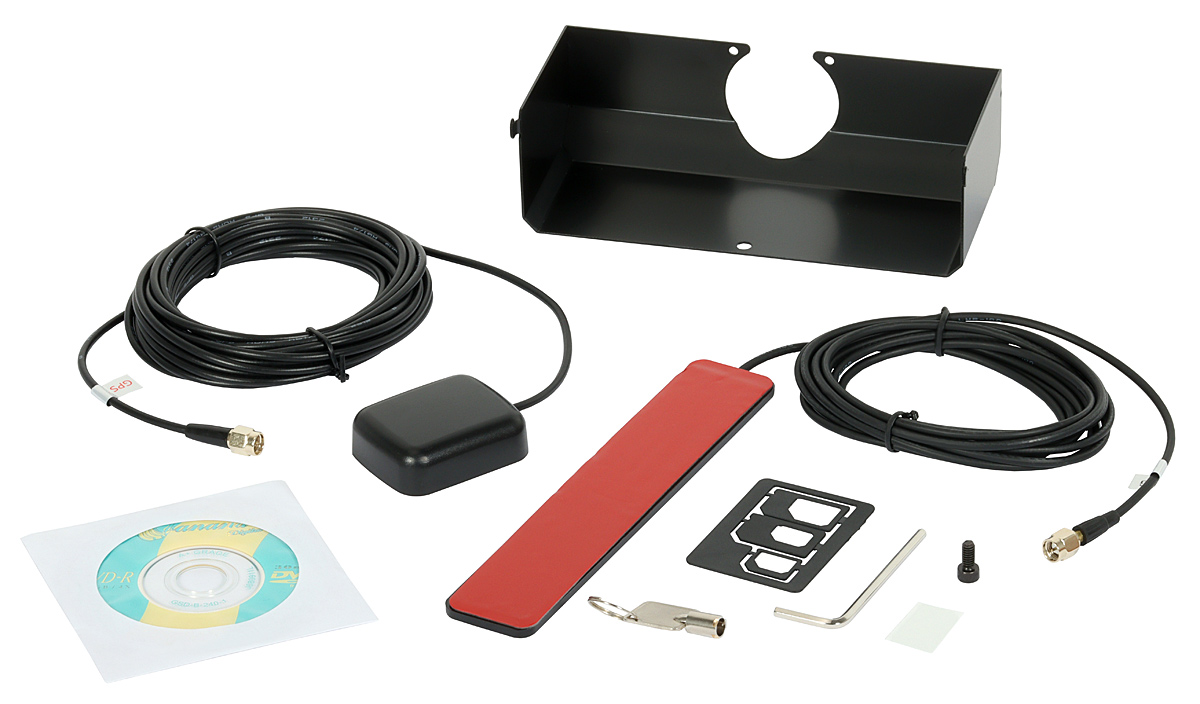

W zestawie z urządzeniem znajduje się antena GPS. Po jej podłączeniu, moduł GPS włącza się automatycznie i do danych wizyjnych dołączane są informacje o prędkości i położeniu urządzenia. Jednocześnie, zawsze zapisywane są dane z czujników przyspieszenia i położenia (żyroskop) odczytujących dane w trzech osiach (X, Y i Z). Urządzenie potrafi wykryć zderzenie, ostre hamowanie, przyśpieszanie czy zbyt szybkie pokonywanie zakrętów.

Kompresja H.265

Rejestrator obsługuje kodowanie H.265, które w stosunku do swojego poprzednika (H.264) pozwala ograniczyć o połowę strumień danych i zapotrzebowanie na pojemność dyskową. Dzięki temu można zastosować nośniki danych o pojemności o połowę mniejszej lub przechowywać nagrania dwa razy dłużej.

Archiwizacja danych

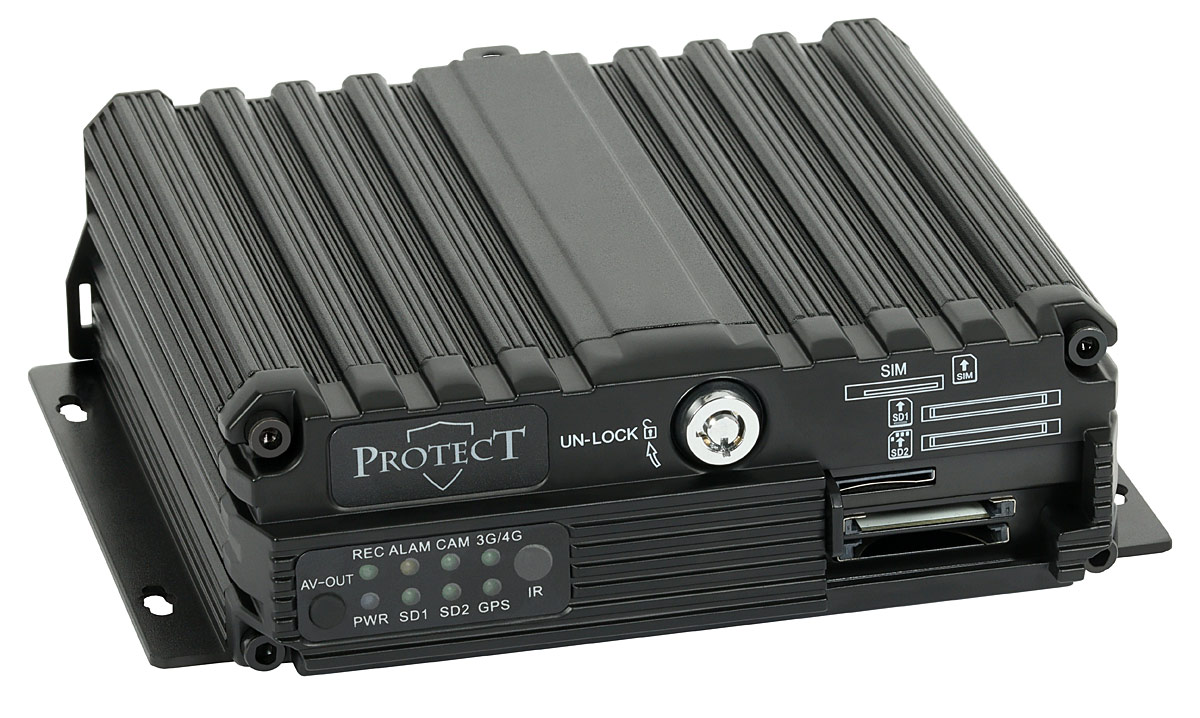

Urządzenie posiada 2 sloty na karty SD o pojemności do 512 GB każda. Dostęp do nośników jest zabezpieczony zamykaną na klucz zasuwką, co zapewnia, że tylko upoważniona osoba ma dostęp do kart. Opcja nadpisywania pozwala na bezobsługową pracę urządzenia - po zapełnieniu kart, najnowsze nagrania zastępują najstarsze, co eliminuje potrzebę kasowania nagrań czy formatowania kart po ich zapełnieniu. Nagrania gromadzone są wraz z danymi GPS, akceleracji i wejść alarmowych we własnym formacie urządzeń. Do odtwarzania nagrań konieczne jest oprogramowanie IVMSPlayer. Oprócz wyszukiwania i odtwarzania nagrań z kamer, oprogramowanie ma funkcje pozwalające wykorzystać dodatkowe możliwości rejestratora - oferuje m.in. możliwość generowania wykresu aktywacji wejść alarmowych na osi czasu czy pozycję pojazdu w oparciu o zapisane koordynaty GPS.

Integracja z czujnikami w pojeździe

Wejścia alarmowe mogą monitorować urządzenia samochodu wpięte w instalację elektryczną. Może to być włączenie biegu wstecznego, otwarcie wlewu paliwa, zamknięcie drzwi, zapięcie pasów bezpieczeństwa, otwarcie przestrzeni ładunkowej, naciśnięcie hamulca, włączenie kierunkowskazów itd. Aktywacja wejścia może zostać powiązana z akcją alarmową, np. włączenie wstecznego może nałożyć na obraz z kamery linie pokazujące odległość czy spowodować przełączenie podglądu obrazu na określoną kamerę.

Sterowanie rejestratorem

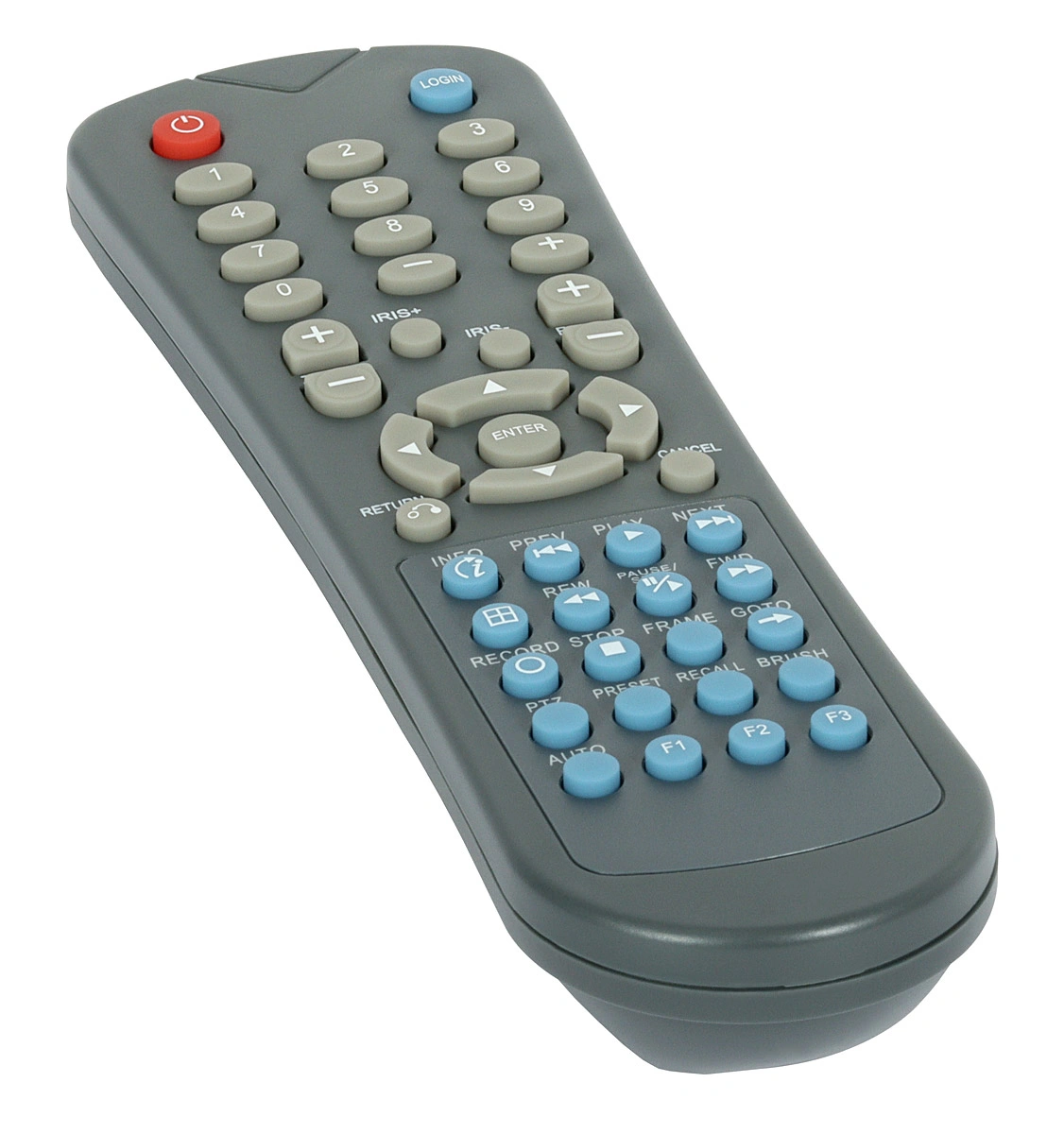

Sterowanie rejestratorem odbywa się dzięki dołączonemu do zestawu pilotowi IR. Menu graficzne wyświetlane jest przez wyjście wideo, do którego można podłączyć monitor.

Podłączenie do monitora

Rejestrator posiada 2 wyjścia wideo: Cinch (sygnał CVBS) na złączu Jack 3,5 mm z przodu oraz gniazdo M12 na złączu I/O z tyłu (sygnał CVBS).

Dane techniczne:
