Reflektometr OTDR FHO3000L-D26 Grandway
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Przesyłka kurierska DPD - darmowa przesyłka od kwoty 500 zł, ubezpieczona, termin doręczenia 1-2 dni robocze, maksymalna waga 1 paczki - 31,5kg.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Reflektometr GRANDWAY FHO3000L-D26 jest urządzeniem służącym do pomiaru reflektancji, szacowania tłumienia oraz analizy zdarzeń w transmisyjnym torze optycznym. Przystępna cena oraz dobre parametry powodują, że może on być z powodzeniem stosowany w całym spektrum instalacji światłowodowych - zarówno FTTH, jak i przy prostych, krótkich połączeniach punkt - punkt. Do największych zalet tego typu urządzeń, oprócz dostarczania szczegółowych informacji nt instalacji, jest możliwość wykonywania pomiarów przez instalatora bez konieczności podłączania jakichkolwiek urządzeń na drugim końcu toru optycznego.
Od sierpnia 2023 sprzedawana jest wersja FHO3000L (wcześniej FHO3000), w której wprowadzono szereg modyfikacji i usprawnień, m.in. :
- przeprojektowany układ zasilania
- nowy, szybszy procesor
- zmieniony układ klawiatury i przypisanie funkcji przycisków
- odświeżone menu
- bardziej intuicyjna prezentacja wyników pomiarów wzbogacona o graficzne wizualizacje
- usprawniona funkcja FLM (Fiber Link Map) pozwalająca na testowanie światłowodów mniej doświadczonym instalatorom - cały pomiar wykonywany jest automatycznie, a zamiast reflektogramu, na ekranie prezentowana jest graficzna interpretacja łącza wraz ze wszystkimi zdarzeniami
- tester kabli sieciowych i złączy RJ45 (test ciągłości, długość)
Reflektometry z serii FHO3000 cechuje niewielki rozmiar oraz łatwość obsługi. Zakres dynamiki modelu D26 (26dB dla fali 1310 nm oraz 24 dB dla fali 1550 nm) pozwoli na wykonywanie pomiarów dla torów optycznych liczących nawet kilkadziesiąt kilometrów.

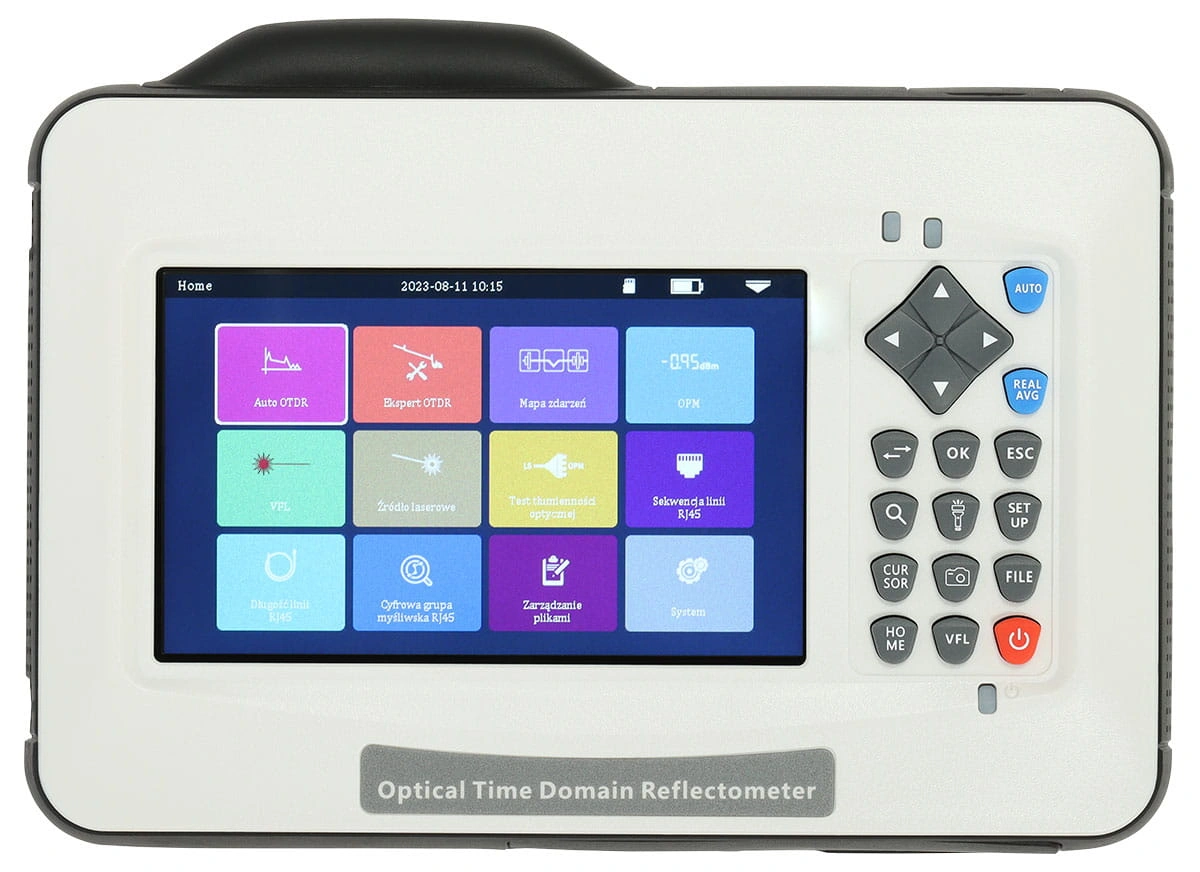

Reflektometr FHO3000L dostarcza informacji na temat tłumienia spawów, złącz oraz włókna światłowodowego oraz reflektancji wszystkich charakterystycznych punktów w torze optycznym. Ponadto wprost dostarcza jest informacja na temat odległości między poszczególnymi punktami, takimi jak spawy (tzw. "zdarzeniami") oraz całkowitej długości toru sygnałowego. Wszystkie wymienione wyżej informacje prezentowane są na dotykowym wyświetlaczu w sposób przejrzysty i zrozumiały. Menu urządzenia zostało tak zaprojektowane, aby czas jaki poświęcić należy na wykonanie kolejnych pomiarów lub ich analizę był jak najkrótszy.

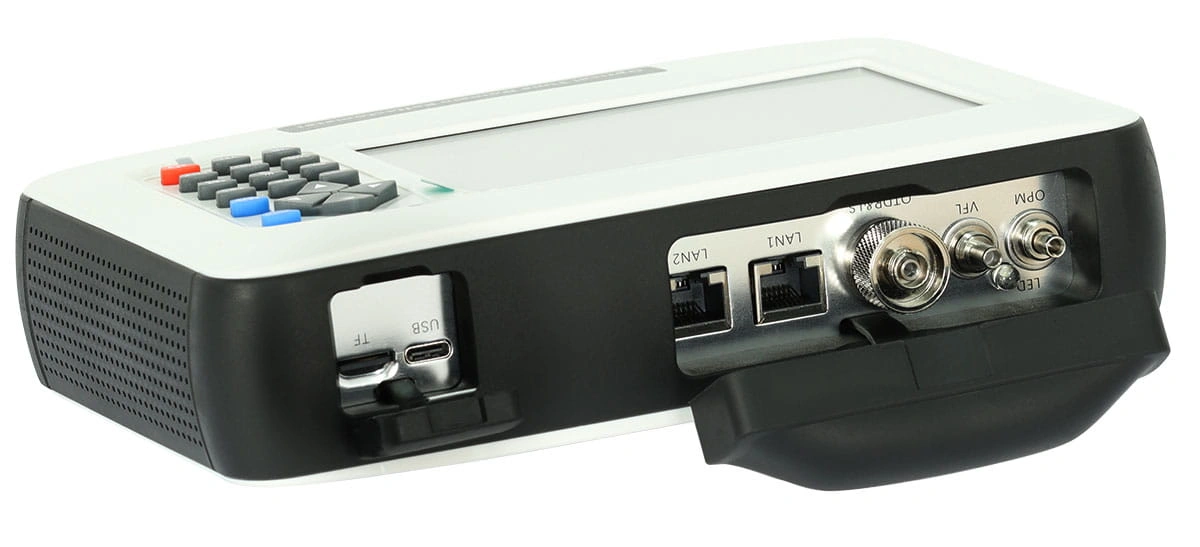

Urządzenie wyposażone zostało w wizualny lokalizator uszkodzeń VFL o mocy 10 mW i zasięgu około 12 km oraz miernik mocy optycznej o dynamice -60...+5 dBm.
8 GB pamięci pozwalają na zapis ponad 40 000 wyników pomiarów. Po podłączeniu do komputera PC, reflektometr widziany jest jako nośnik pamięci. Istnieje wówczas możliwość skopiowania zapisanych pomiarów oraz szczegółowa analiza przy pomocy dołączonego oprogramowania. Oprogramowanie umożliwia również generowanie raportów z wykonanych pomiarów.
Dane techniczne:
| Rodzaj towaru | Reflektometr | ||
| Marka | GRANDWAY | ||
| Nazwa | FHO3000L-D26 | ||
| Informacje ogólne | |||
| Wyświetlacz | TFT-LCD 5'', dotykowy | ||
| Typ złącza | SC/UPC | ||
| Akumulator | typ | - | Li |
| napięcie / pojemność | V / mAh | 7,4 / 3300 | |
| czas pracy | h | 6 | |
| czas ładowania | h | 3,5 | |
| Dopuszczalna temperatura | pracy | °C | -10...50 |
| przechowywania | -20...70 | ||
| Dopuszczalna wilgotność | % | < 95 | |
| Masa | kg | 0,9 | |

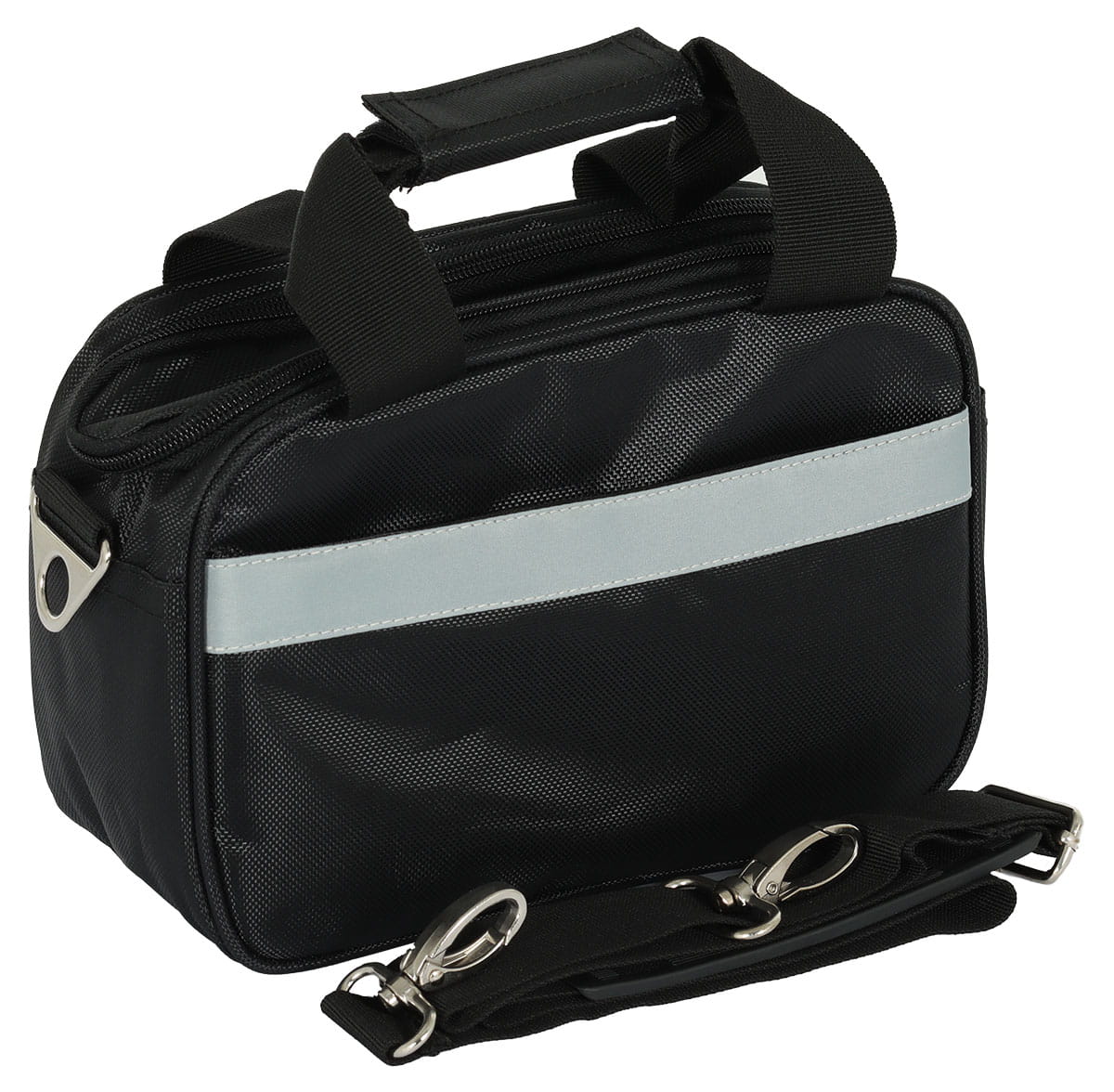

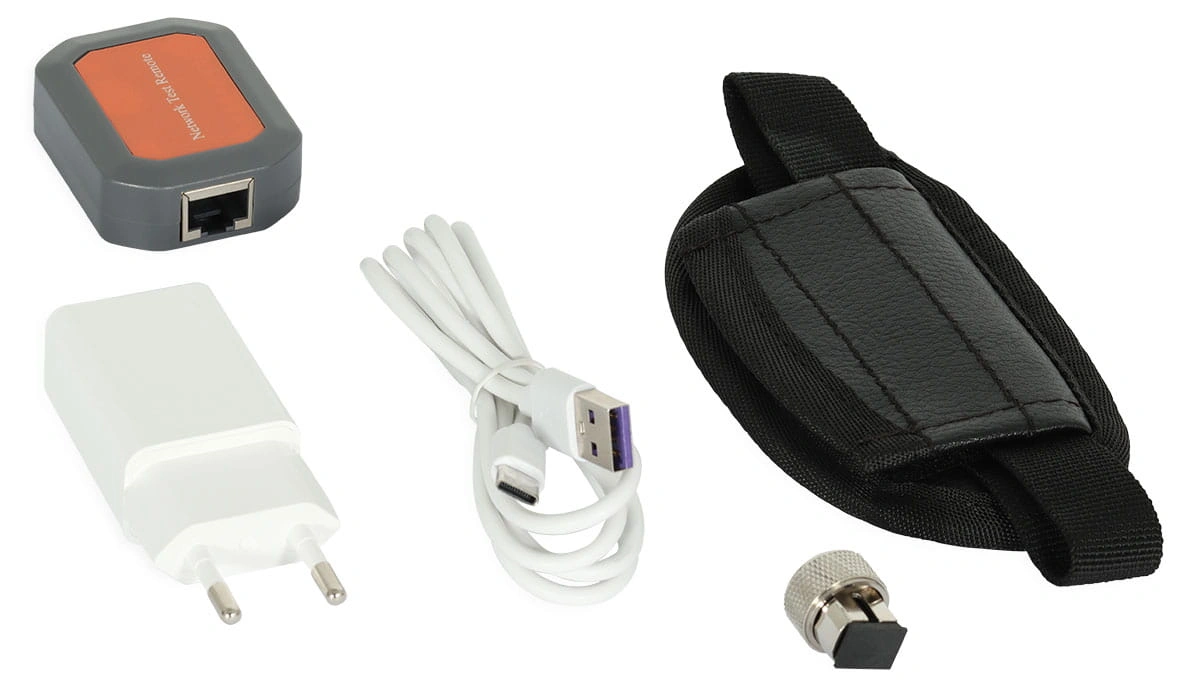

| Akcesoria | Ładowarka 5 V, etui, pasek | ||
| Parametry pomiarowe | |||
| Zakres dynamiki | 1310 nm | dB | 26 |
| 1550 nm | dB | 24 | |
| Szerokość impulsu | ns | 3, 5, 10, 20, 100, 200, 500, 1000, 5000, 10000 | |
| Zasięg pomiaru | km | 0,1, 0,5, 2, 5, 10, 20, 40, 80, 120, 160, 240 | |
| Minimalna rozdzielczość próbkowania | cm | 5 | |
| Liczba punktów pomiarowych | szt. | 128 000 | |
| Liniowość | dB/dB | < 0,05 | |
| Dokładność pomiaru | dB | 0,001 | |
| Dokładność pomiaru odległości | m | 1 (+ mierzony dystans x 3 x 10^-5 + rozdzielczość próbkowania) | |
| Współczynnik refrakcji włókien | 1,2 - 1,5999 z krokiem 0,0001 | ||
| Możłiwość pominięcia włókna rozbiegowego | Nie | ||
| Moduł VFL | |||
| Długość fali | nm | 650 | |
| Moc | mW | 10 | |
| Zasięg | km | 12 | |
| Złącze | FC/UPC | ||
| Tryb pracy | Ciągły / Ton 2 kHz | ||
