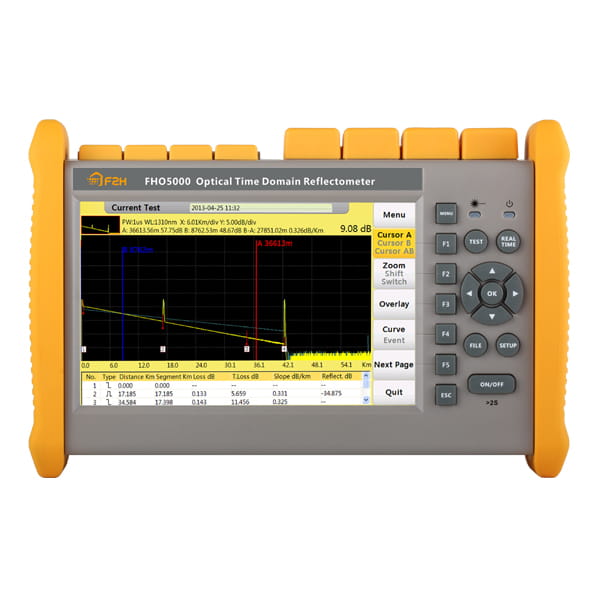

Reflektometr Grandway FHO5000-D35

Reflektometr Grandway FHO5000-D35 1310/1550nm 35dB

Kompaktowy reflektometr zbudowany w oparciu o sprawdzone trendy oraz tradycyjne przyzwyczajenia profesjonalistów. Seria oznaczona logiem F2H (Fiber To Home) kieruje ten sprzęt do segmentu firm zajmujących się budową sieci dostępowych PON. Jednak wiele profesjonalnych narzędzi pozwala na wykorzystanie ich przy pomiarach długich linii światłowodowych.

Łatwy dostęp do paneli przyłączeniowych oraz intuicyjna klawiatura umiejscowiona w tradycyjnym miejscu, to atuty przemawiające do początkujących pomiarowców. Stosunkowo wysoka dynamika, możliwość jednoczesnego podłączenia dwóch nośników pamięci USB (pendrive), kontrola przez sieć LAN dzięki wbudowanemu portowi RJ45 oraz system LINUX umożliwiający aktualizację oprogramowania z poziomu użytkownika, to atuty dla profesjonalistów.

Dodatkowo wbudowany wizualny lokalizator uszkodzeń, wymienne adaptery FC i SC, duży DOTYKOWY 7-calowy wyświetlacz oraz wiele intuicyjnych funkcji sprawia, że FHO5000 jest hitem na rynku i cieszy się dużym zainteresowaniem.

Cechy produktu:

• Wbudowany wizualny lokalizator uszkodzeń (VFL – czerwony laser)
• Obsługiwane fale: 1310/1550nm
• Dynamika: 35/33 dB
• Dostępne długości impulsów: 3ns-10us
• Strefy martwe: 0.8m/4m
• Zasięg: 5m-200km
• Pamięć: do 40 000 pomiarów (w pamięci urządzenia)
• Wbudowane porty USB: 2x do podłączenia pamięci zewnętrznej
• Wbudowany port USB do połączenia z komputerem
• Wbudowany port LAN RJ45
• Czas pracy na akumulatorze: 6 godzin
• Wyświetlacz: LCD kolor 7" TFT, dotykowy
• Wymiary: 253x168x73.5mm
• Waga: 1.5kg
• Adapter: FC/PC, opcjonalnie SC/PC

Zestaw zawiera:

• reflektometr FHO5000
• torbę transportową
• oprogramowanie na PC do obróbki pomiarów i kreowania wydruku dokumentacji pomiarowej
• akumulator
• zasilacz/ładowarkę
• adaptery FC/PC

Seria reflektometrów FHO5000

Rosnąca popularyzacja budowy sieci optycznych w miejskich i pozamiejskich aglomeracjach w szybkim tempie rozwija technikę pomiarów światłowodowy. Wymusza to konieczność budowy kompaktowych reflektometrów łączących w sobie sprawdzone trendy oraz tradycyjne przyzwyczajenia profesjonalistów, jednocześnie dając możliwość prostej i intuicyjnej obsługi.

Seria FHO5000 reflektometru optycznego (OTDR) jest inteligentną wersją mierników nowej generacji, która dedykowana jest zarówno do profesjonalnych pomiarów jak i łatwego wykrywania błędów w systemach komunikacji światłowodowej. Seria oznaczona logiem F2H (Fiber To Home) kierowana jest do segmentu firm zajmujących się budową sieci dostępowych PON w technologii FTTx. Jednak wiele profesjonalnych narzędzi zabudowanych w tych miernikach, pozwala na wykorzystanie ich przy pomiarach długich linii światłowodowych.

Łatwy dostęp do paneli przyłączeniowych, intuicyjna klawiatura umiejscowiona w tradycyjnym miejscu oraz duży, jasny i czytelny, dotykowy ekran FTF o przekątnej 7 cali, to atuty przemawiające do początkujących pomiarowców. Wysoka dynamika, pełna kontrola przez sieć LAN dzięki wbudowanemu portowi RJ45 oraz system LINUX umożliwiający aktualizację oprogramowania z poziomu użytkownika, to atuty dla profesjonalistów. Dodatkowo wbudowany wizualny lokalizator uszkodzeń (VFL), stabilizowane źródło światła pomiarowego (OLS) zgodne z długościami fali modułu OTDR, miernik mocy optycznej (OPM) oraz wymienne adaptery (w zestawie FC/PC) oraz wiele intuicyjnych funkcji sprawiają, że FHO5000 jest hitem na rynku i cieszy się dużym zainteresowaniem. Urządzenie to posiada ekonomiczne a zarazem ponadczasowe wykonanie.

FHO5000 wyprodukowano z dokładnością i uwagą, podążając za międzynarodowymi standardami łącząc bogate doświadczenie oraz nowoczesną technologię, podporządkowując się ścisłym wymogom mechanicznym, elektronicznym oraz optycznym, gwarantując pożądaną jakość. Innymi słowy mówiąc, nowy projekt czyni model FHO5000 inteligentnym, kompaktowym oraz wielozadaniowym urządzeniem. Chcąc wykrywać miejsca połączeń w instalacjach sieci optycznych, konserwować czy usuwać usterki, reflektometr FHO5000 może być Twoim najlepszym wsparciem.

Gotowość do pracy w każdym środowisku

Seria FHO5000 OTDR została zaprojektowana w taki sposób, aby zapewnić odporność na upadki (testy z wysokości 1,2m) oraz poziom ochrony IP65 (opcja dodatkowa) dzięki czemu w wyjątkowy sposób dostosowano jej budowę do pracy w trudnych warunkach zewnętrznych. Lekkość urządzenia, łatwość w obsłudze, duży i jasny dotykowy ekran LCD z powłoką antyrefleksyjną i ponad 12 godzinny czas pracy czynią ten produkt idealnym w obszarze pomiarów światłowodowych.

Wszystko czego potrzebujesz w jednym!

Seria FHO5000 OTDR jest wysoko zintegrowaną platformą, którą cechują standardowo wbudowane funkcje do pomiarów optycznych zaawansowanymi metodami LSA, moduł do pomiarów aktywnych linii PON na fali 1625nm, miernik mocy optycznej (OPM), stabilizowane źródło światła pomiarowego (OLS), wizualny lokalizator uszkodzeń (VFL), cztery moduły wejść, duży dotykowy 7-calowy ekran, możliwość podłączenia  mikroskopu przez port USB oraz wysokiej wydajności bateria. Wymienione czynniki sprawiają, iż jest to wykwalifikowane urządzenie na potrzeby usług technicznych oraz dostępu do optycznych sieci FTTx.

VFL (wizualny lokalizator uszkodzeń)

VFL dostępny jako standardowy moduł w FHO5000 serii OTDR, oferuje wbudowany 650nm wizualny lokalizator uszkodzeń na złączu FC/UPC.

PON ONLINE TEST

Seria FHO5000 OTDR wykorzystuje fale o długości 1625nm dla badań i analizy punktu dostępu wykonując pomiary online z filtrem optycznym nie przerywając usługi.

OPM (miernik mocy optycznej)

Seria FHO5000 OTDR posiada wbudowany miernik mocy optycznej, który umożliwia technikom w łatwy sposób zweryfikować obecność sygnału.

OLS (stabilizowane źródło światła pomiarowego)

Seria FHO5000 OTDR posiada wbudowane stabilizowane źródło światła pomiarowego, dostępne przez port OTDR. Umożliwia to technikom w łatwy sposób zweryfikować straty w lokalnej sieci za pomocą miernika mocy.

FM (optyczny mikroskop)

FHO5000 umożliwia kontrolę złącza przed jego połączeniem za pomocą połączenia przez port USB sondy mikroskopu o powiększeniu 400x. Pozwala to na szybką i łatwą inspekcję czoła złączy sprawdzając ewentualne jego zabrudzenie, a także umożliwia wykonanie zdjęcia i zapisanie go w pamięci urządzenia.

FLM (graficzna mapa zdarzeń)

Seria FHO5000 OTDR opcjonalnie może zostać wyposażona w zaawansowaną funkcję automatycznego pomiaru w wyniku którego użytkownik otrzymuje graficzną mapę wszystkich zdarzeń znajdujących się na mierzonej linii światłowodowej. Funkcja ta umożliwia wykonanie pomiaru we wszystkich sieciach (nawet sieciach PON nawet przez kaskadę 2 splitterów). Mapa zdarzeń tworzona jest przy użyciu intuicyjnego systemu symboli oraz opisu ich parametrów. Nie wymaga od użytkownika wiedzy na temat ustawień pomiarowych ani analizy i interpretacji krzywej pomiarowej (krzywej reflektometrycznej).

Czytelny Interfejs pomiarowy

Seria FHO5000 OTDR wyświetla częściowe straty, straty na złączach, tłumienie, punkty odbicia, straty wtrąceniowe, poziom odbicia oraz odległości zdarzeń. Informacja pomiarowa natychmiast dostarcza szczegółów użytkownikowi urządzenia.

Szybkie dopasowanie w krótkim czasie

Uproszczony wyświetlacz oraz skonfigurowane menu pomagają efektywnie zredukować czas obsługi. Dostępny jest tryb manualny w którym użytkownik ma pełną kontrolę na nastawami pomiaru i analizy, tryb półautomatyczny w którym część ustawień dobierana jest automatycznie oraz tryb pełnego automatu w którym wszystkie ustawienia dobierane są przez urządzenie.

Pomiary sieci FTTx w sieciach PON

Model FHO5000-T40F dedykowany do pomiarów w aktywnych sieciach PON, zarówno przy konserwacji jak i naprawianiu uszkodzeń bez przerywania usługi sieci. Pomiar można wykonać na aktywnej linii z wykorzystaniem wbudowanego filtra falą o długości 1625nm.

Pomiary w sieciach ostatniej mili

OTDR z serii FHO5000 umożliwia w łatwy sposób pomiar przez kaskadę splitterów 1x64 w sieci PON. Dokładnej interpretacji wyników dostarcza opcjonalne oprogramowanie FLM, które automatycznie interpretuje wynik pomiaru i w przyjazny sposób przedstawia je w formie graficznej mapy zdarzeń.

Oferowane przez nas reflektometry posiadają menu w języku polskim oraz japońskie diody laserowe dedykowane na rynek europejski.
