Kod producenta: E1020_500
Kod produktu: TRISET-B2CA/500
Przewód koncentryczny 75 Om TRISET B2CA LSZH 500m
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Przesyłka kurierska DPD - darmowa przesyłka od kwoty 500 zł, ubezpieczona, termin doręczenia 1-2 dni robocze, maksymalna waga 1 paczki - 31,5kg.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Przewód koncentryczny 75 Om TRISET B2CA LSZH klasa A++ 1,05/4,6/6,9 120 dB [500m]
Wysokiej jakości przewód koncentryczny TRISET B2CA dedykowany do budowy instalacji RTV/SAT w budynkach instytucji publicznych. Kabel wykonany w płaszczu LSZH (LS0H) - izolacja bezhalogenowa, stosowany tam, gdzie potrzebne jest większe bezpieczeństwo na wypadek pożaru (szkoły, szpitale). W przypadku pożaru kable te nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy nie są korozyjne.
Cechy wyrózniające:
- zgodny ze standardem class A++
- zgodny z wymaganiami rozporządzenia MTBiGM
- klasa reakcji na ogień zgodna z CPR - B2ca-s1a,d1,a1.
- przewód w powłoce LSZH (LS0H)
- miedziany rdzeń 1,05 mm
- niska tłumienność
- znakomite dopasowanie
- wysoka skuteczność ekranowania
- 82% pokrycie oplotem
Wymagania stosowania kabli o określonej klasie reakcji na ogień w określonym rodzaju budynku powinny wynikać z analizy ryzyka dokonanej przez projektanta instalacji teletechnicznej lub z innych krajowych dokumentów formalno-prawnych. Dyrektywa CPR nie narzuca krajom członkowskim UE wymagań dla rodzajów budynków i powiązanych z nimi kabli o określonych klasach reakcji na ogień. Według Stowarzysza Elektryków Polskich i wydanej normy N SEP–E 007 w Polsce klasa reakcji na ogień kabli i innych przewodów zainstalowanych w obrębie dróg ewakuacyjnych nie powinna być niższa niż B2ca-s1b, d1, a1.

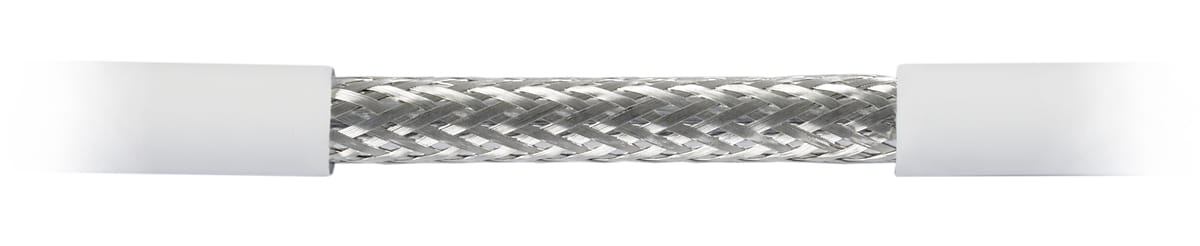

TRISET B2CA posiada 82% pokrycie oplotem gwarantujące wysoki poziom ekranowania i chroniące sygnał użyteczny przed wpływem zakłóceń zewnętrznych
Wartość pokrycia przewodu oplotem (82%) pozostaje w zgodzie z wymogami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

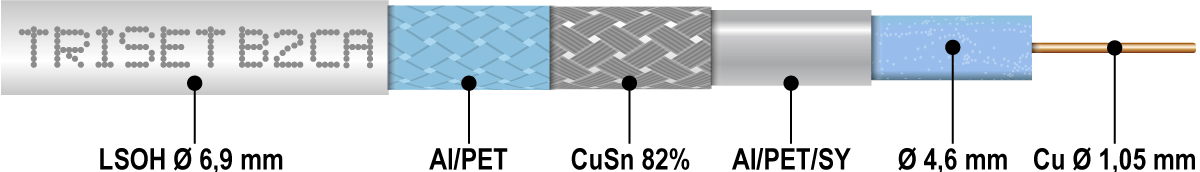

Wysokiej jakości, potrójnie ekranowany kabel koncentryczny typu RG6 posiada żyłę wewnętrzną wykonaną z drutu miedzianego o średnicy 1,05 mm, co sprawia, że kabel posiada bardzo dobre parametry tłumiennościowe. Rdzeń ten nie ulega korozji, a przewód nie jest sztywny.
Optymalnie dobrana elastyczność płaszcza pozwala na łatwe układanie przewodu zarówno w szachtach kablowych, jak i puszkach instalacyjnych, czy skrzynkach montażowych.
Kabel został wykonany z zachowaniem ostrych rygorów jakościowych, z małymi dopuszczalnymi odchyłkami od parametrów nominalnych.
Dla zabezpieczenia minimalnego promienia gięcia przewodu umieszczane w ścianach przewody powinny być układane w rurkach/peszlach.
Dane Techniczne:
| Rodzaj towaru | Przewód koncentryczny | ||
| Typ | TRISET B2CA | ||
| Marka | TRISET | ||
| Długość przewodu | m | 500 | |
| Zastosowanie | wewnętrzny | ||
| Klasa kabla | RG-6 | ||
| Zgodność z Rozporządzeniem MTBiGM | TAK | ||
| Klasa CPR | B2ca | ||
| Właściwości fizyczne | |||
| Impedancja | Ω | 75 | |
| Klasa ekranowania | A++ | ||
| Impedancja transferowa TI | mΩ/m | <0.9 | |
| Żyła | materiał | miedziana | |
| średnica | mm | 1.05 | |
| Dielektryk | spienienie | fizyczne | |
| średnica | mm | 4,6 | |
| Ekran | |||
| Ilość warstw | 3 | ||
| Kabel żelowany | NIE | ||
| Pierwsza folia | przyklejona do dielektryka | TAK | |
| materiał | Al/PET/SY | ||
| wymiary | μm | 40/12/25 | |
| całkowita grubość | μm | 80 | |
| Oplot | materiał | cynowana miedź | |
| średnica drutu | mm | 0,1 | |
| Ilość drutów | szt. | 24x7 | |
| kąt nawiniecia | stopnie | 23 | |
| pokrycie | % | 82 | |
| Druga folia | przyklejona do płaszcza | TAK | |
| materiał | AL/PET | ||
| grubość warstwy | μm | 12/15 | |
| całkowita grubość | μm | 27 | |
| Płaszcz | materiał | PVC HF | |
| grubość | mm | 0.8 | |
| średnica | mm | 6.9 | |
| kolor | biały (RAL9010) | ||
| Własności elektryczne | |||
| Rezystancja w temperaturze 20 °C | Ω/km | 10(ekran) 20(żyła) | |
| Pojemność | pF/m | 52 | |
| Współczynnik skrócenia fali | % | 85 | |
| Własnośći mechaniczne | |||
| Temperatura pracy | °C | -30...+70 | |
| Temperatura układania | °C | -5...+40 | |
| Minimalny promień gięcia | mm | 35(jednokrotnie) 70(wielokrotnie) | |
| Masa | kg/km | 54 | |
| Jednostka sprzedaży | m | 500 | |

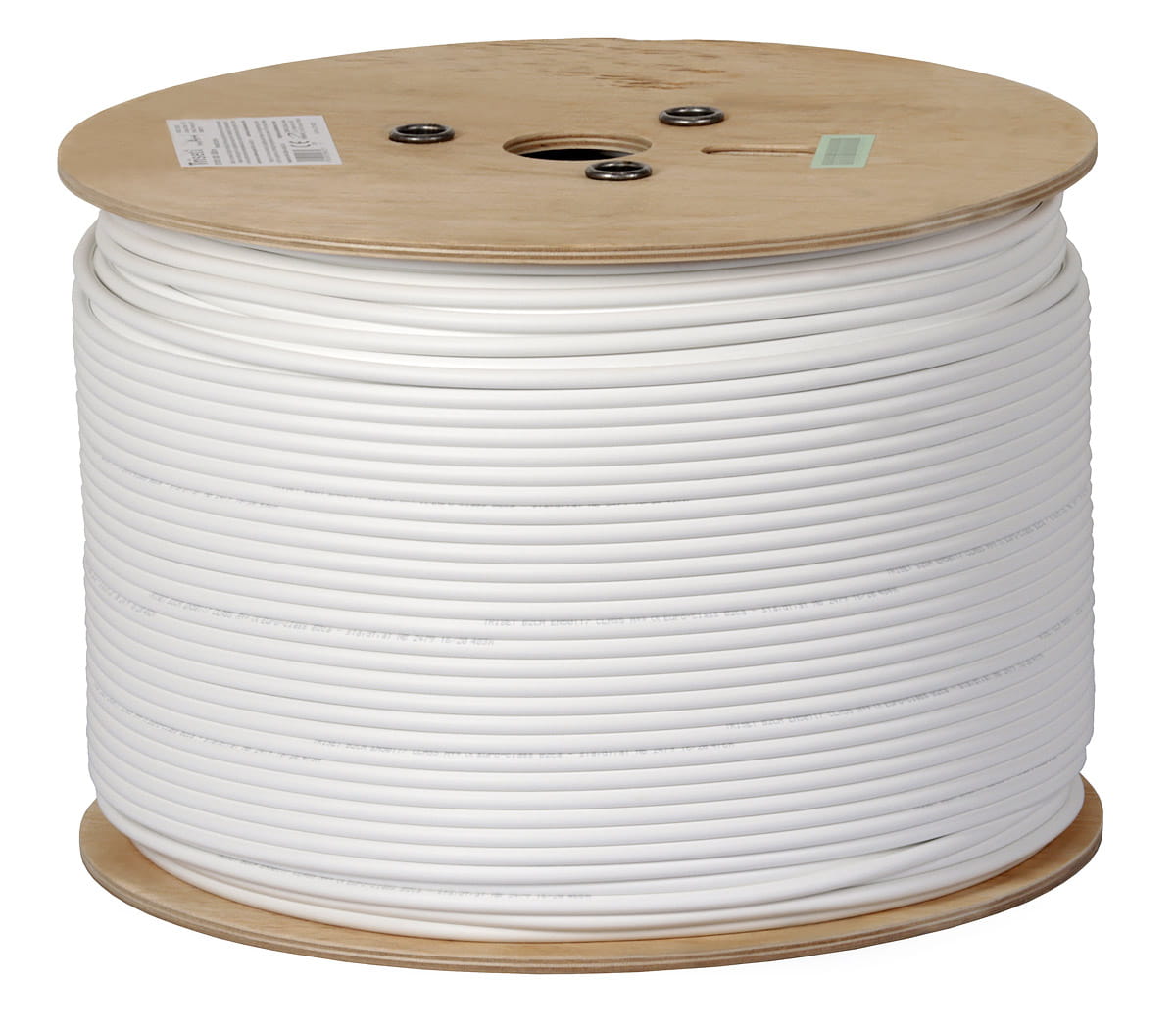

| Pakowanie | |||
| Szpula | średnica | mm | 390 |
| szerokość | mm | 270 | |
| średnica otworu | mm | 52 | |
| ilość przewodu | m | 500 | |
Dane techniczne
Gwarancja
- Gwarancja 60 miesięcy
