Opis

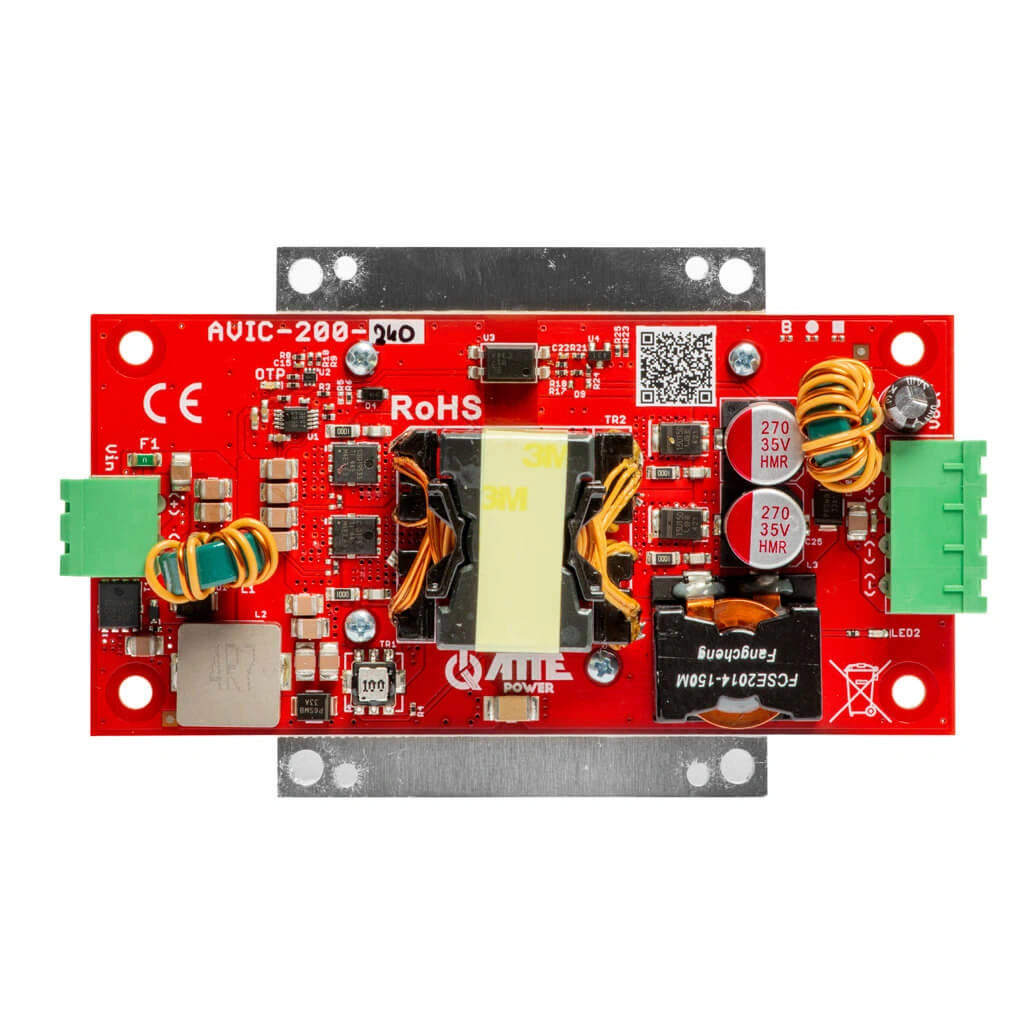

AVIC-200-240-OF jest izolowaną przetwornicą, marki ATTE, stabilizującą napięcie. Przetwornica zapewnia stabilne napięcie 24 VDC +/-5% podczas podłączenia zasilania z zakresu 16V…36V VDC.
Głównym zastosowaniem urządzenia jest stabilizacja napięcia w systemach buforowych 24 VDC. Układ zapewnia bezpieczną pracę zasilanych urządzeń monitoringu niezależnie od poziomu naładowania akumulatora.
Izolacja galwaniczna zapewnia dodatkowe zabezpieczenie układu oraz zapobiega przenikaniu zakłócenia przez moduł AVIC.
Obecność napięcia na wyjściu przetwornicy jest sygnalizowane diodą LED2 (czerwona).
Dodatkowo AVIC-200-240-OF posiada diodę LED OTP (czerwona), która sygnalizuje nam przekroczenie temperatury 70°C.
Wybrane cechy:
- Szeroki zakres napięcia wejściowego
- Wysoka sprawność modułu > 90%
- Łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- Szeroki zakres temperatur pracy (-25°C...+65°C)
- Sygnalizacja napięcia na wyjściu oraz wysokiej temperatury modułu
- Niewielkie rozmiary urządzenia
- Możliwość montażu na płaskiej powierzchni

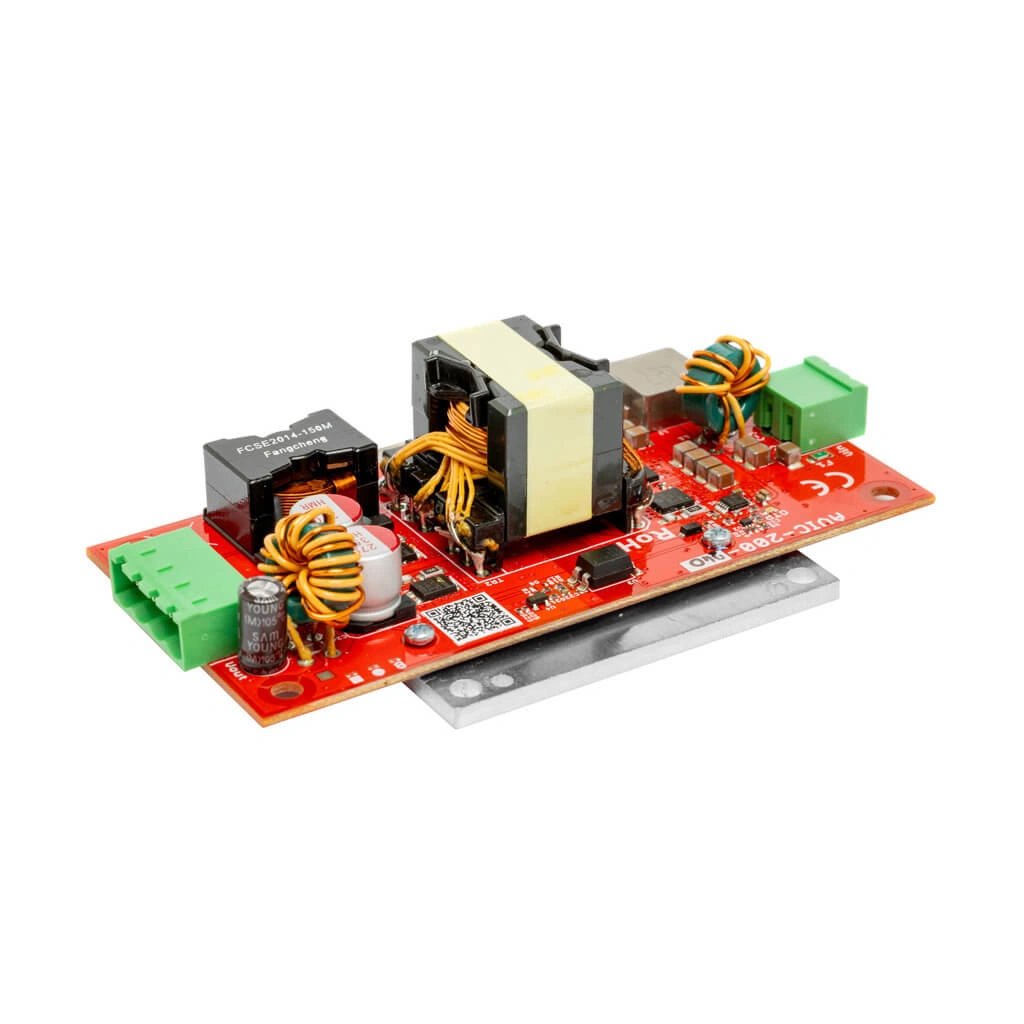

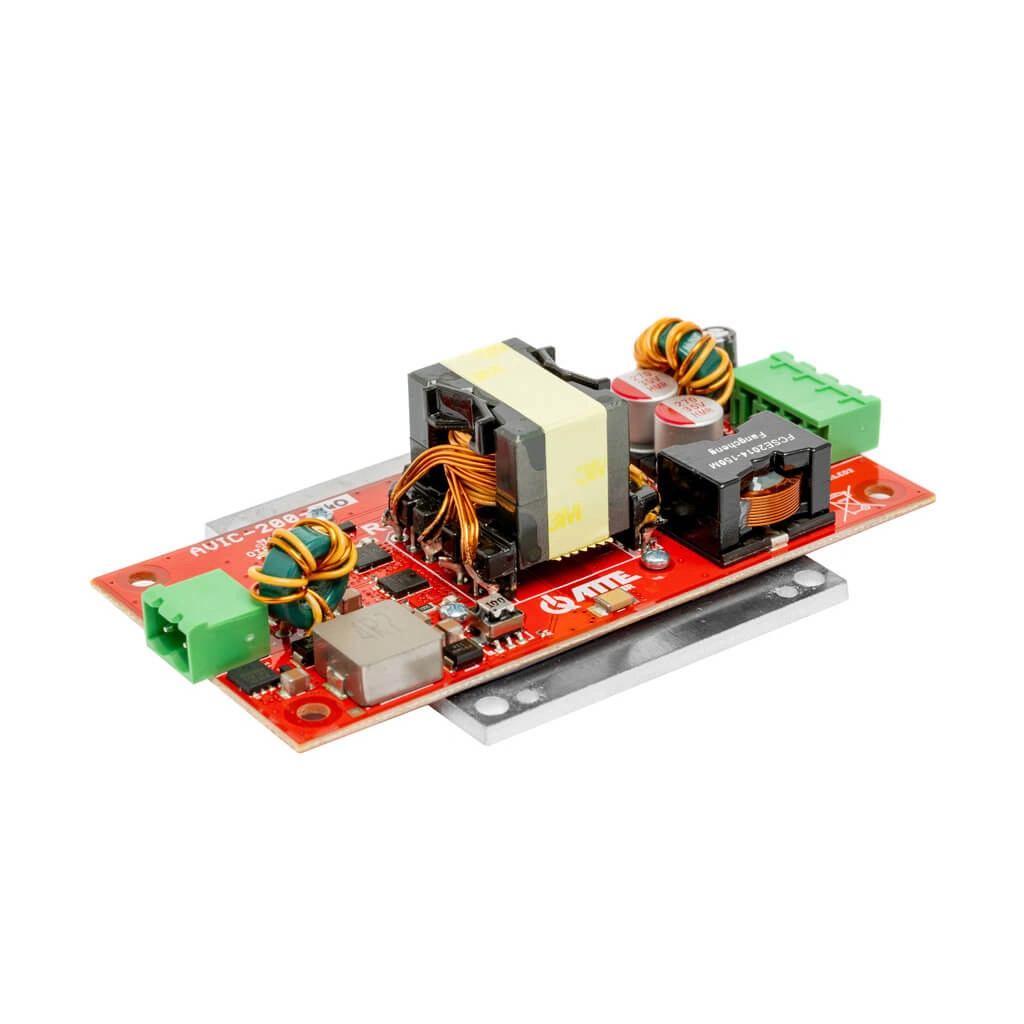

Przetwornica jest wyposażony w aluminiowy radiator pozwalający na montaż urządzenia na dowolnej płaskiej powierzchni.
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm.
Dane techniczne:
| Napięcie zasilania: | 16 ... 36 VDC |
| Napięcie wyjściowe: | 24 VDC +/-5% |
| Prąd wyjściowy: | 8 A |
| Moc wyjściowa: | 200 W |
| Sprawność: | 92% @Vin = 28 V, Pout = 200 W |
| Izolacja: | 1 kV |
| Prąd jałowy przetwornicy: | 30 mA @Vin = 28 V |
| Zabezpieczenia przepięciowe: | Vin, Vout |
| Zabezpieczenia przeciążeniowe: | Vin |
| Zabezpieczenia termiczne: | Zabezpieczenia termiczne na poziomie (80°C) |
| Sygnalizacja zasilania: | LED2 (czerwony) – obecność napięcia na wyjściu |
| Zakres temperatur pracy: | -25 ... +65°C |
| Wymiary (S x W x G): | 70 x 115 x 31 mm |
| Waga: | 0,14 kg |
| Konstrukcja obudowy: | Brak - moduł do zabudowy |

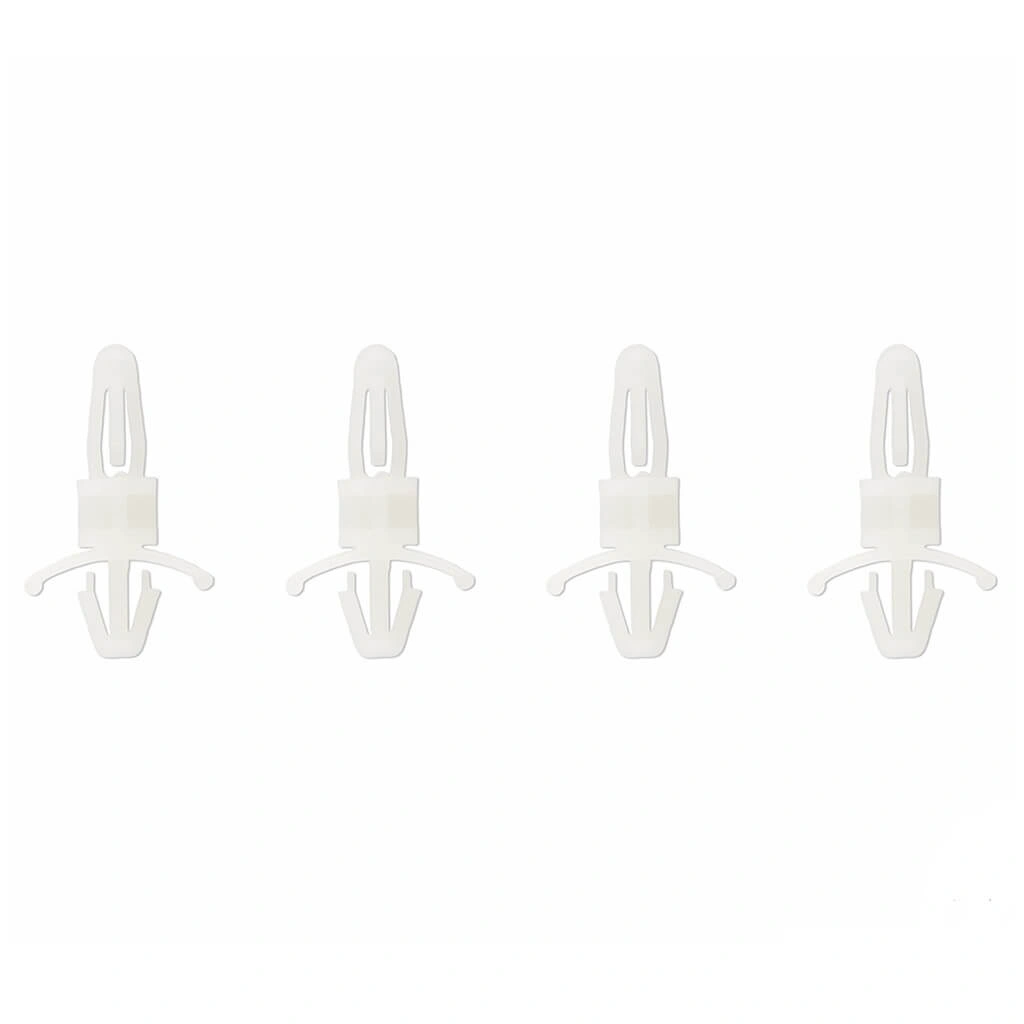

| Montaż: | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm. Naścienny przy pomocy otworów na aluminiowym radiatorze |
