Kod producenta: ASDC-200-AD1-OF
Kod produktu: ASDC-200-AD1-OF
Przetwornica DC/DC ASDC-200-AD1-OF ATTE
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa do paczkomatu w 1-2 dni robocze.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis

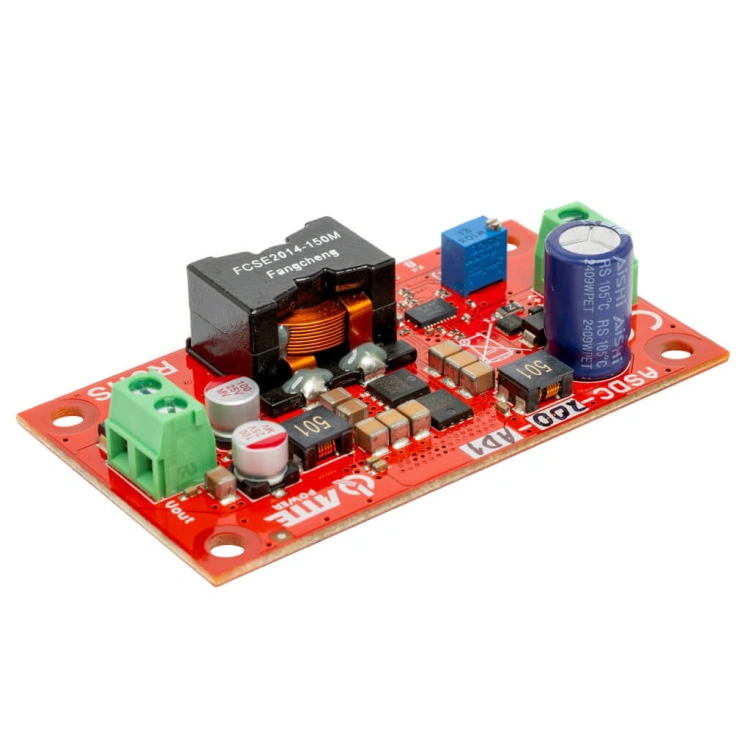

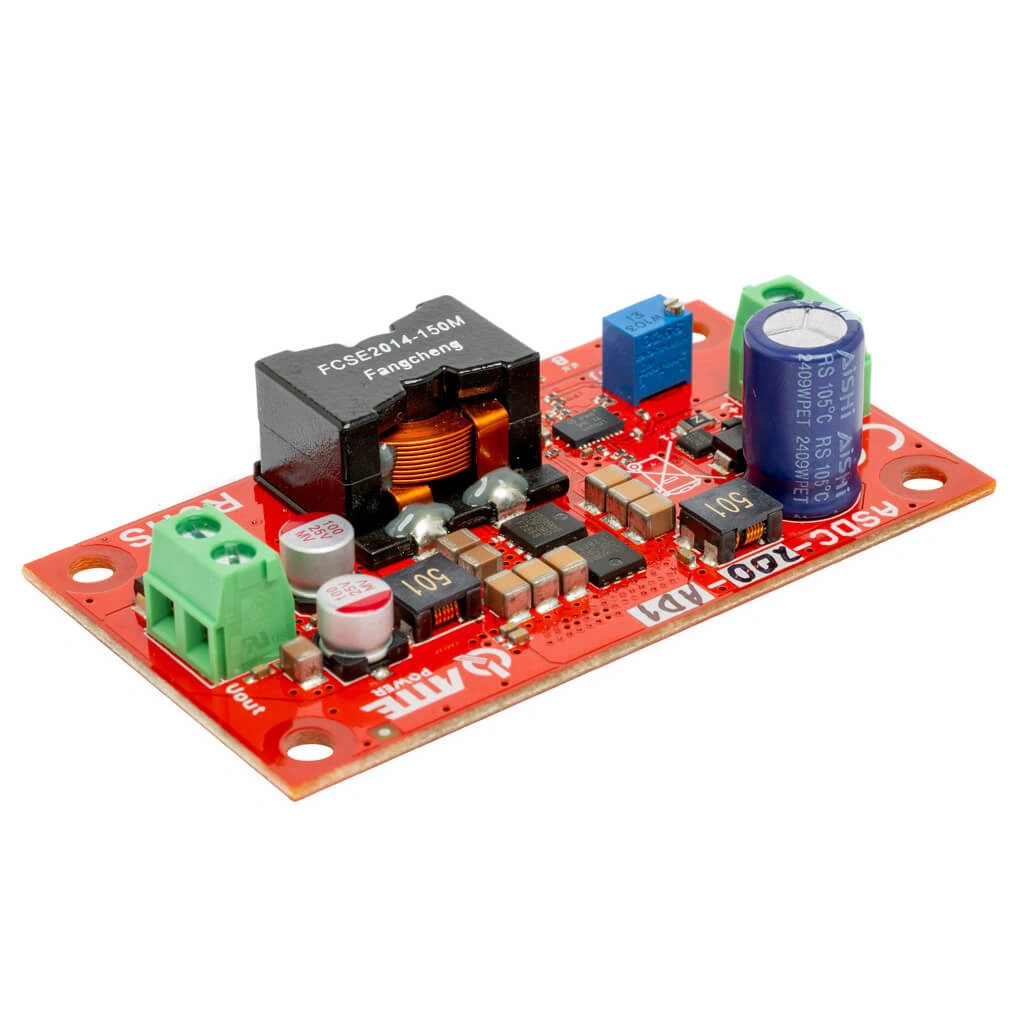

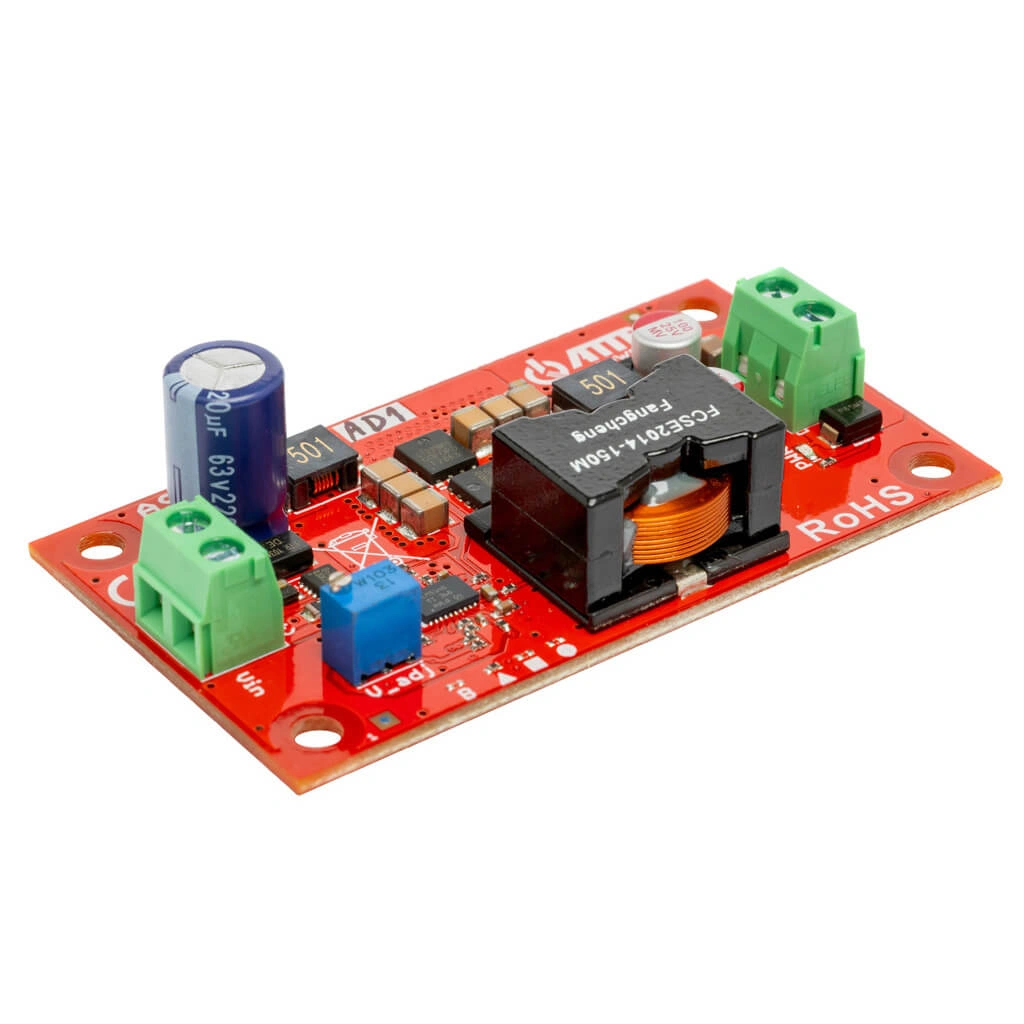

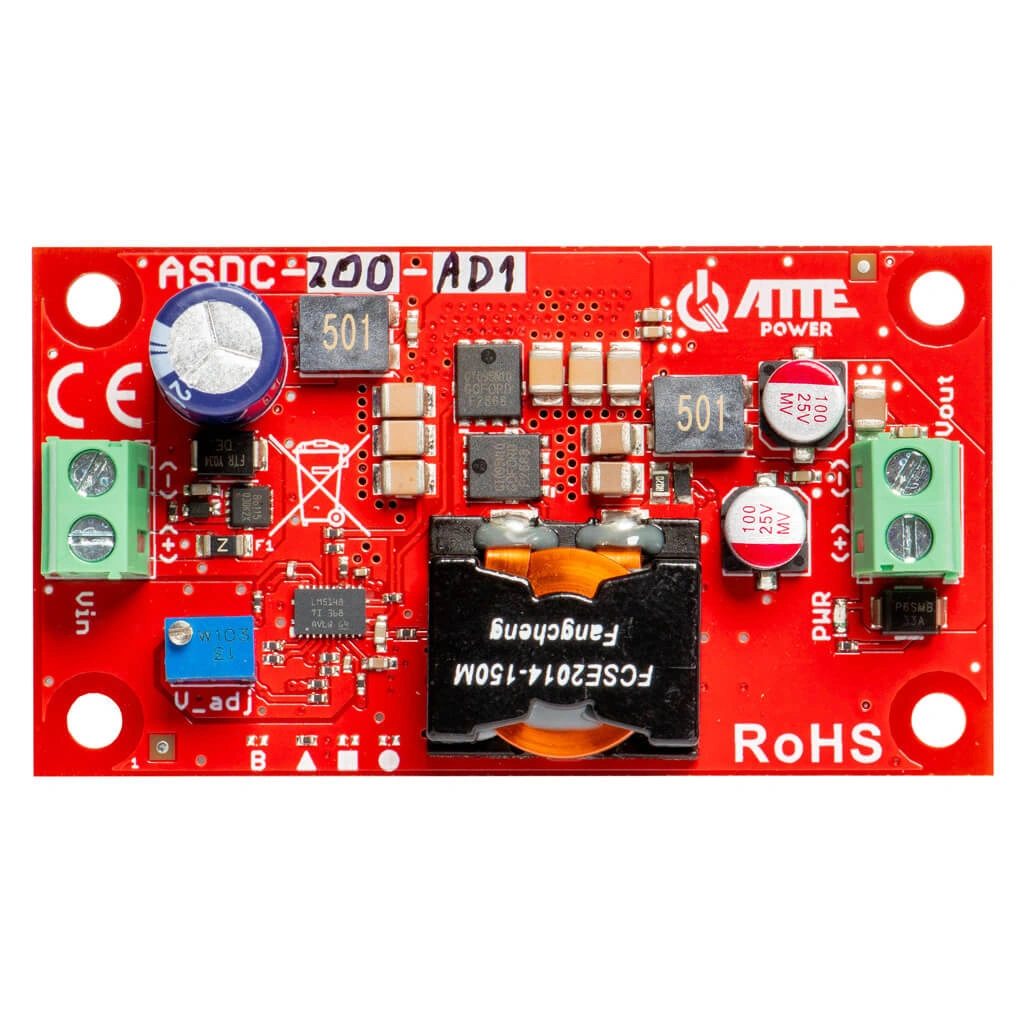

ASDC-200-AD1-OF jest przetwornicą DC/DC, marki ATTE, obniżającą napięcie. Urządzenie posiada regulowane wyjście umożliwiające ustawienie napięcia wyjściowego w zakresie od 5V do 24V, przy napięciu wejściowym 16...56 V (Uwaga: Vin > Vout).
Wybrane cechy:
- Moduł dzięki regulacji pozwala na zasilanie urządzeń o niestandardowych napięciach.
- Regulacja napięcia jest realizowana poprzez potencjometr (V_adj) umieszczony na urządzeniu.
- Dioda LED PWR (czerwona) sygnalizuje napięcia na wyjściu przetwornicy.
- Szeroki zakres napięcia regulacji (5V...24V)
- Szeroki zakres napięcia wejściowego
- Wysoka sprawność modułu
- Łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- Szeroki zakres temperatur pracy (-25°C...+65°C)
- Niewielkie rozmiary urządzenia
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm.
Uwagi instalacyjne:
- Napięcie wejściowe przetwornicy musi być zawsze wyższe niż napięcie wyjściowe
- Różnica napięcia między napięciem wejściowym a napięciem wyjściowym to minimum ~3V
Dane techniczne:
| Napięcie zasilania: | 16...56 V (Uwaga: Vin > Vout) |
| Napięcie wyjściowe: | 5...24 V |
| Prąd wyjściowy: | 8 A |
| Moc wyjściowa: | 200 W @Vout=24V |
| Sprawność: | 95% @Vin=55V, Vout=24V, Iout=8A |
| Prąd jałowy przetwornicy: | 26mA @48V |
| Zabezpieczenia: | Zabezpieczenia przeciwprzepięciowe, Zabezpieczenie przeciwprzeciążeniowe |
| Sygnalizacja napięcia wyjściowego: | LED PWR - sygnalizacja napięcia na wyjściu przetwornicy |
| Zakres temperatur pracy: | -25 ... +65°C |
| Wymiary (S x W x G): | 77 x 42 x 18 mm |
| Waga: | 0,037 kg |
| Konstrukcja obudowy: | Brak - moduł do zabudowy |

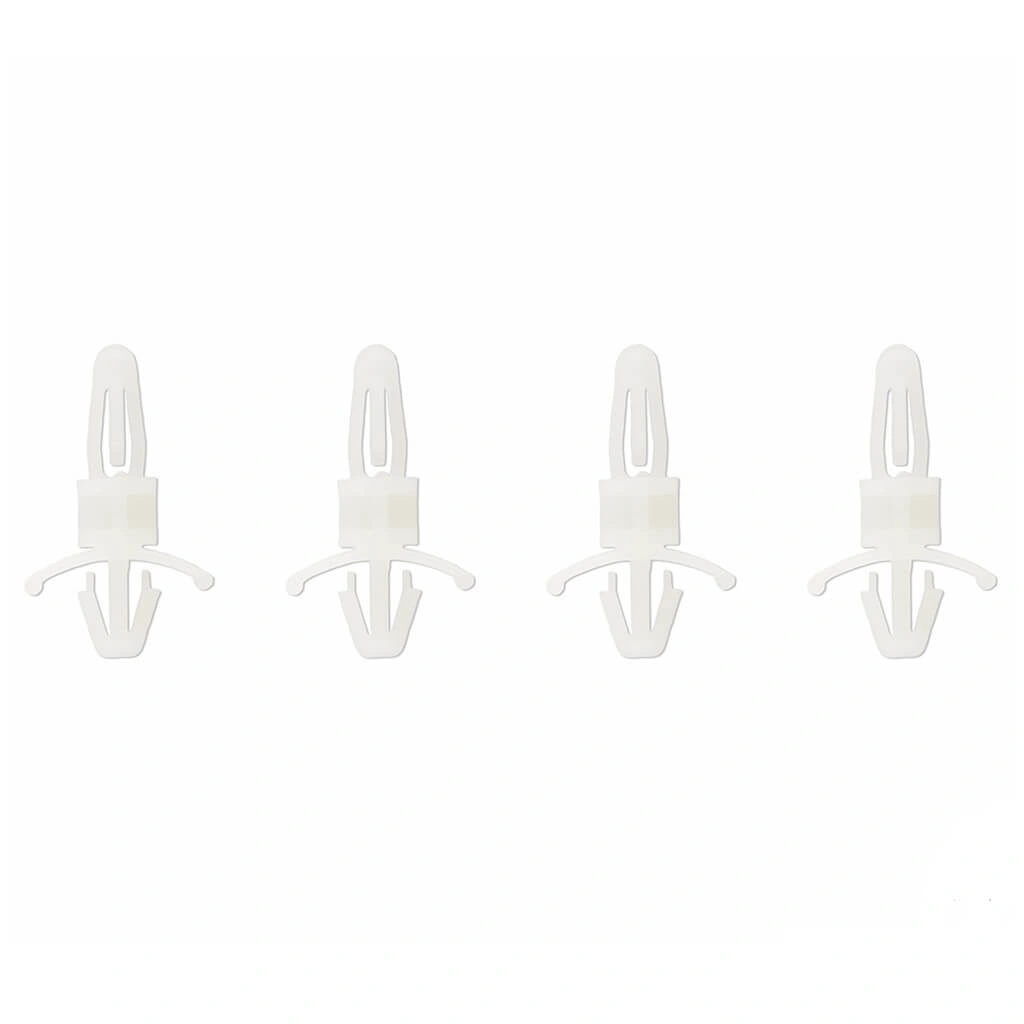

| Montaż: | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm |
Dane techniczne
Gwarancja
- Gwarancja 24 miesiące
Pliki do pobrania
ASDC-200-AD1-OF_karta_PL.pdf
421.27 kB
Karta katalogowa ASDC-200-AD1-OF ATTE
ASDC-200-AD1-OF_instrukcja_PL.pdf
262.68 kB
Instrukcja ASDC-200-AD1-OF ATTE
Bezpieczeństwo produktu GPSR
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
- Spełnia wymagania dyrektywy RoHS (ograniczenie stosowania niebezpiecznych substancji).
- Bezpieczeństwo montażu - Przed rozpoczęciem montażu należy zapoznać się z instrukcją producenta. Produkt powinien być zamontowany na stabilnym podłożu z wykorzystaniem odpowiednich elementów mocujących. Instalację należy przeprowadzić zgodnie z przeznaczeniem urządzenia oraz obowiązującymi przepisami i zasadami bezpieczeństwa.
- Bezpieczeństwo elektryczne - Przed podłączeniem urządzenia należy sprawdzić zgodność parametrów zasilania z wymaganiami producenta. Nie wolno używać uszkodzonych przewodów, zasilaczy ani urządzeń z widocznymi uszkodzeniami. Wszelkie prace serwisowe należy wykonywać po odłączeniu produktu od źródła zasilania.
- Bezpieczeństwo użytkowania - Urządzenie należy użytkować wyłącznie zgodnie z jego przeznaczeniem. Nie wolno samodzielnie modyfikować konstrukcji ani ingerować w elektronikę produktu. W przypadku nieprawidłowego działania, nadmiernego nagrzewania lub nietypowego zapachu należy natychmiast odłączyć urządzenie od zasilania i zaprzestać jego użytkowania.
- Bezpieczeństwo dzieci - Produkt nie jest zabawką i powinien być przechowywany oraz użytkowany poza zasięgiem małych dzieci. Montaż należy wykonać w sposób ograniczający ryzyko przypadkowego kontaktu z przewodami lub elementami instalacji. Osoby o ograniczonej sprawności powinny korzystać z urządzenia wyłącznie pod odpowiednim nadzorem.
- Stosowanie się do instrukcji producenta - Instalacja, konfiguracja, eksploatacja oraz konserwacja produktu powinny być wykonywane zgodnie z instrukcją producenta. Należy stosować wyłącznie zalecane akcesoria, zasilacze i elementy montażowe oraz przestrzegać parametrów technicznych określonych dla danego urządzenia.
- Znaczenie zaleceń - Przestrzeganie zaleceń dotyczących montażu, użytkowania i konserwacji i stosowanie się do instrukcji producenta minimalizuje ryzyko uszkodzeń ciała, zdrowia, awarii urządzenia i strat materialnych wynikających z nieumiejętnego i niewłaściwego obchodzenia się z produktem.
- Zasilacz należy użytkować wyłącznie zgodnie z jego przeznaczeniem oraz parametrami określonymi przez producenta. Nie należy przykrywać urządzenia ani używać go w miejscach narażonych na wilgoć, zalanie lub nadmierne nagrzewanie. Nie wolno korzystać z uszkodzonego zasilacza lub przewodu zasilającego. W przypadku zauważenia uszkodzeń, przegrzewania, nietypowych dźwięków lub zapachu należy natychmiast odłączyć zasilacz od sieci i zaprzestać jego użytkowania.
- Jeżeli użytkownik nie posiada odpowiedniej wiedzy lub doświadczenia w zakresie montażu, konfiguracji albo podłączania urządzeń elektrycznych i elektronicznych, zaleca się powierzenie tych prac wykwalifikowanemu instalatorowi. Prawidłowo wykonana instalacja zwiększa bezpieczeństwo użytkowania, ogranicza ryzyko uszkodzenia urządzeń oraz zapewnia ich poprawne i zgodne z przeznaczeniem działanie.
Producent
ATTE Power Sp. z o.o.
Hipolita Cegielskiego 2A
32-400 Myślenice, Polska
