Opis

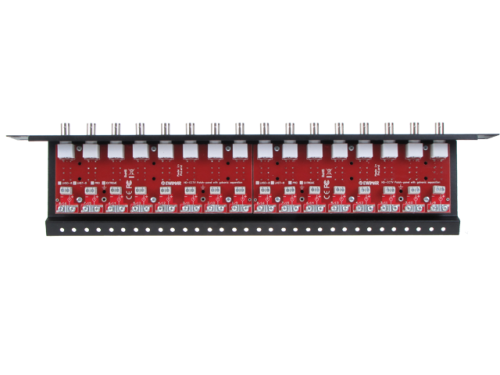

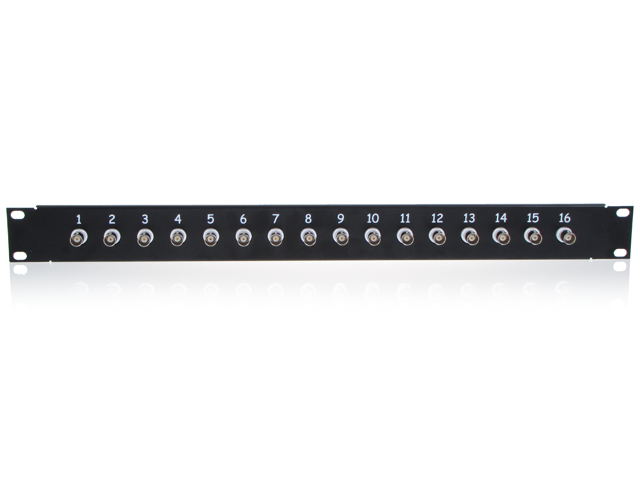

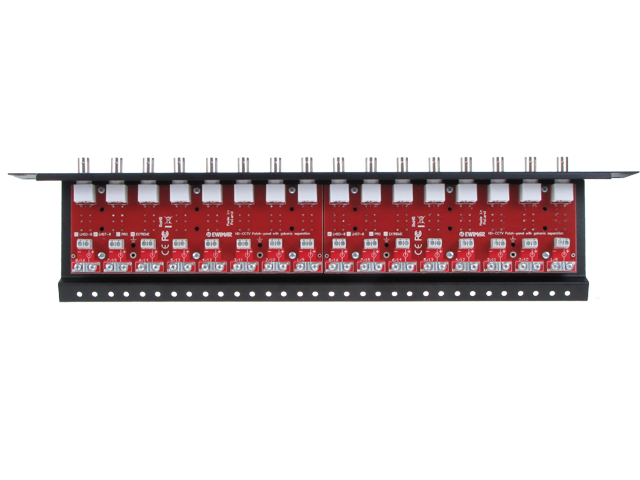

LHST-16R-EXT to 16-kanałowy panel instalacyjno-zabezpieczający, montowany w szafie Rack 19", zintegrowany z wysokiej jakości konwerterami (transformatorami) dla skrętki UTP. Dedykowany jest do instalacji telewizji przemysłowej wysokiej rozdzielczości, opartych na standardach HD-CVI, AHD oraz HD-TVI. Stanowi wielofunkcjonalne urządzenie, ułatwiające podłączanie i układanie dużych ilości przewodów koncentrycznych a także zabezpieczenie instalacji przed skutkami przepięć i wyładowań atmosferycznych.
Uwagi instalacyjne - Panel zawsze należy montować po stronie urządzenia odbiorczego (rejestratora BNC) - gniazda BNC zawsze pracują jako wyjście Video - nie należy odwracać kierunku sygnału. Aby zapewnić wysoką skuteczność ochrony, przewód uziemiający panela należy podłączyć do specjalnie wykonanego uziemienia lub do blisko uziemionego punktu linii PE. Należy zwrócić uwagę, na konieczność wykonania jak najkrótszej drogi do uziemienia - zbyt duża odległość powoduje opóźnienie reakcji na przepięcia.
Dane techniczne:
| Ilość kanałów Video | 16 |
| Impedancja | 75 Ohm |
| Złącze wejściowe (Linia) | Niskostratne złącza śrubowe |
| Złącze wyjściowe (Urządzenie) | Gniazdo BNC |
| Pasmo przenoszenia | 50 MHz |
| Tłumienie | 0,5 dB @ 1 MHz |
| Poziom izolacji | 800 V DC |

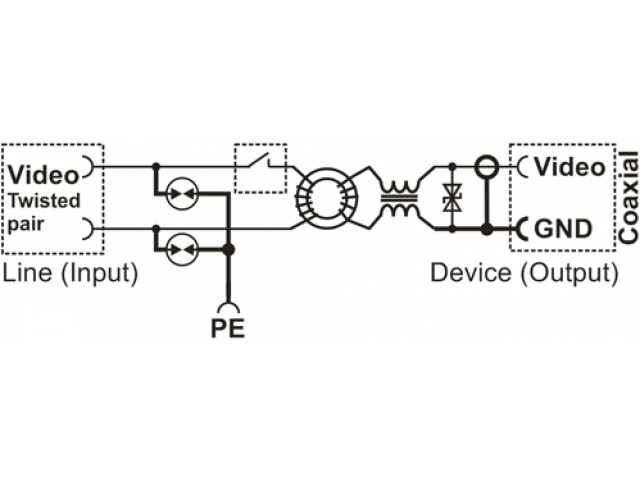

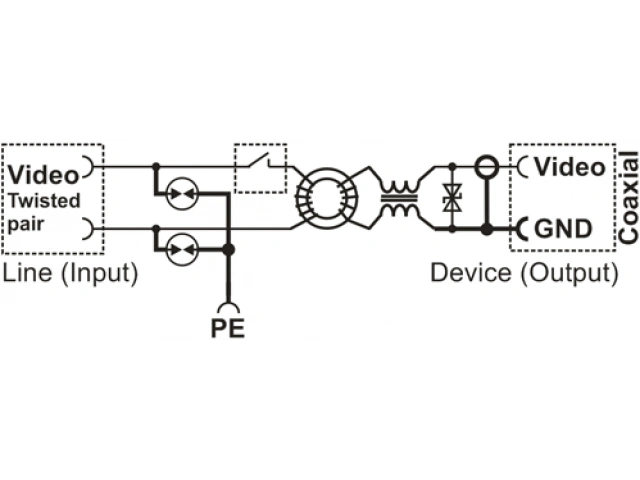

| Zabezpieczenie przeciwprzepięciowe | Ochronnik gazowy, transil, bezpiecznik MOSFET |
| Ochrona linia/ekran-ziemia | Ochronnik gazowy 90 V, 2x10 kA @ 8/20 uS |
| Ochrona ekran-linia | Mostek ochronny 5 V, 15 A @ 8/20 uS |
| Pojemność obwodu zabezpieczenia | ok. 10 pF |
| Czas reakcji na przepięcie | 1nS |
| Czas reakcji bezpiecznika MOSFET | 1uS |
| Temperatura pracy | -40..60 °C |
| Wymiary | Rack 16" / 1U |
