Kod producenta: SUG-12VDC/DIN
Kod produktu: EWMR00005

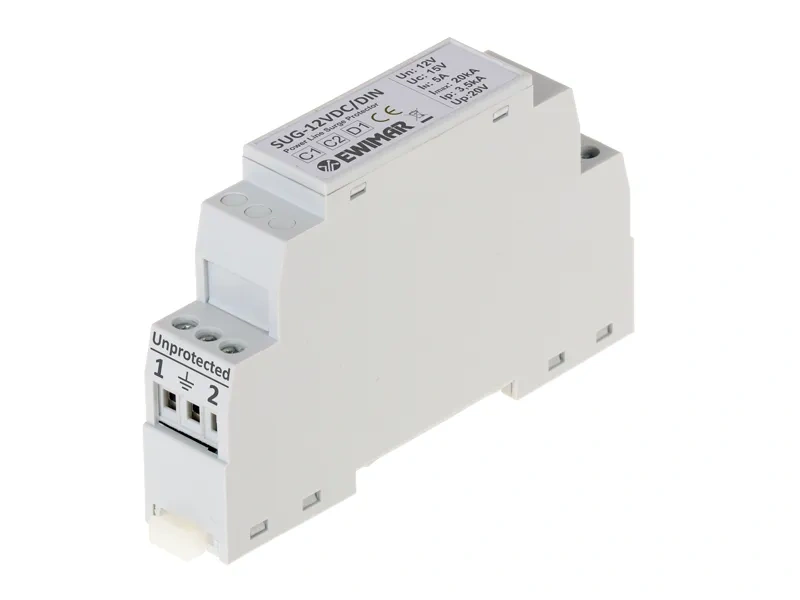

Ogranicznik przepięć zasilania SUG-12VDC/DIN
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa do paczkomatu w 1-2 dni robocze.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
SUG-12VDC/DIN przeznaczony jest do zabezpieczenia urządzeń elektronicznych zasilanych napięciem stałym 12V przed wyładowaniami atmosferycznymi, impulsami przepięciowymi a także przed nagłym wzrostem napięcia, mogącym pojawić się w wyniku uszkodzenia zasilacza sieciowego.
Wybrane cechy:
- 2-stopniowa ochrona przed przepięciem
- Znamionowe napięcie pracy 12V DC
- Chroniony obwód ekranu
- Prąd znamionowy do 5A
- Mała rezystancja szeregowa
- Obudowa przystosowana do montażu na szynie DIN 35mm
Możliwość przesyłania prądu do 5A umożliwia zastosowanie do większości instalacji automatyki przemysłowej, automatyki budynków oraz systemów ochrony mienia.
Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia ich przy dużych impulsach udarowych oraz chwilowych przeciążeniach prądowych. Dzięki małym gabarytom nie zajmuje dużo miejsca i może być ukryty w niedużych obudowach lub puszkach elektrycznych.
Urządzenie posiada 2 chronione tory zasilania oraz chroniony obwód ekranu. Rozwiązanie to może być wykorzystane do instalacji, gdzie konieczne jest ekranowanie zasilania przed zakłóceniami elektromagnetycznymi.
Produkt przeznaczony jest do montażu na granicy stref LPZ0 a LPZ1 lub wyższych. Może być wykorzystany wyłącznie do przesyłania napięcia stałego 12V, bez składowej zmiennej - na przykład szybkiej transmisji danych. Podłączany jest pomiędzy źródło zasilania (zasilacz, akumulator) a urządzenie odbiorcze.
Uproszczony schemat wewnętrzny
W celu zapewnienia właściwej ochrony przeciwprzepięciowej, zalecane jest zastosowanie ograniczników na dwóch końcach linii zasilającej oraz ich prawidłowe uziemienie.
Właściwe wykorzystanie produktu do ochrony linii zasilającej 12V DC.
Dane techniczne:
| Ilość chronionych torów | 2 |
| Złącze wejściowe / wyjściowe | Śrubowe |
| Napięcie znamionowe DC (Un) | 12V |
| Napięcie maksymalne DC (Uc) | 15V |
| Napięcie maksymalne AC (Uc) | 11V |
| Prąd znamionowy (In) | 5A |
| C1: Prąd wyładowczy linia-linia 8/20µs (In) | 0,5kA |
| C2: Prąd wyładowczy linia-ziemia 8/20µs (In) | 10kA |
| C2: Maksymalny prąd wyładowczy linia-ziemia 8/20µs (Imax) | 20kA |
| D1: Maksymalny prąd piorunowy 10/350µs (Iimp) | 3,5kA |
| Poziom ochrony 1kV/µs (linia-linia) Up | 20V DC |
| Rezystancja szeregowa | ~38Ω / linię |
| Wymiary | 17,5 x 90 x 57 (mm) |
| Sposób montażu | Szyna TH (DIN) 35mm |
| Sposób uziemienia | Przewód |
| Zajętość szyny | 1 moduł |
| Szczelność obudowy | IP20 |
| Temperatura pracy | -40°C~80°C |
Dane techniczne
Gwarancja
- Gwarancja 36 miesięcy
Pliki do pobrania
sug-12vdc-din-karta-katalogowa.pdf
220.71 kB
Karta katalogowa producenta SUG-12VDC/DIN
sug-12vdc-din-deklaracja-zgodnosci.pdf
247.18 kB
Deklaracja zgodności SUG-12VDC/DIN
