Opis

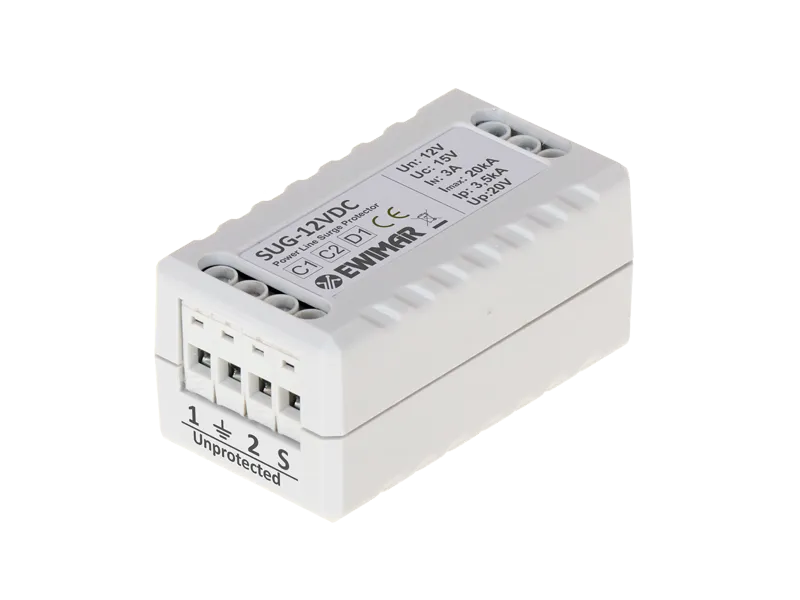

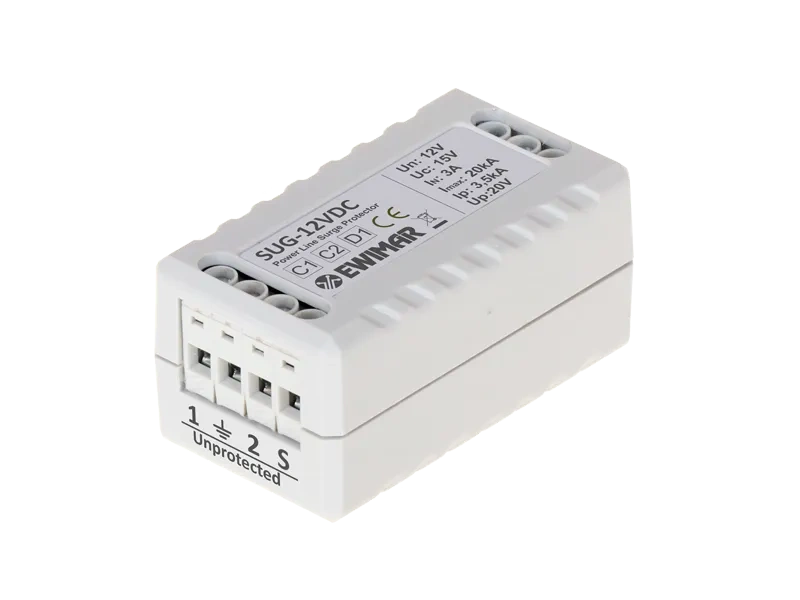

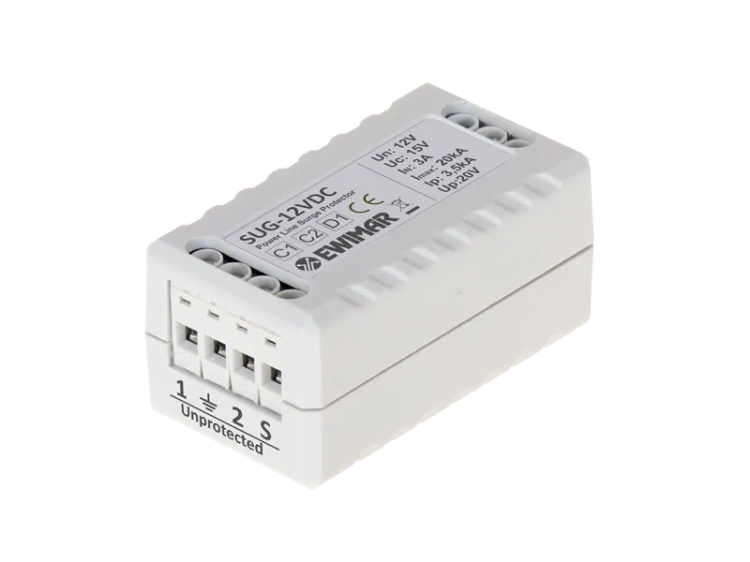

SUG-12VDC jest miniaturowym ogranicznikiem przepięć, stosowanym do zabezpieczenia urządzeń elektronicznych zasilanych napięciem stałym 12V przed wyładowaniami atmosferycznymi, impulsami przepięciowymi a także przed nagłym wzrostem napięcia, mogącym pojawić się w wyniku uszkodzenia zasilacza sieciowego.
Wybrane cechy:
- 2-stopniowa ochrona przed przepięciem
- Znamionowe napięcie pracy 12V DC
- Chroniony obwód ekranu
- Prąd znamionowy do 3A
- Mała rezystancja szeregowa
Możliwość przesyłania prądu do 3A umożliwia zastosowanie do większości instalacji automatyki przemysłowej, automatyki budynków oraz systemów ochrony mienia.
Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia ich przy dużych impulsach udarowych oraz chwilowych przeciążeniach prądowych. Dzięki małym gabarytom nie zajmuje dużo miejsca i może być ukryty w niedużych obudowach lub puszkach elektrycznych.
Urządzenie posiada 2 chronione tory zasilania oraz chroniony obwód ekranu. Rozwiązanie to może być wykorzystane do instalacji, gdzie konieczne jest ekranowanie zasilania przed zakłóceniami elektromagnetycznymi.
Produkt przeznaczony jest do montażu na granicy stref LPZ0 a LPZ1 lub wyższych. Może być wykorzystany wyłącznie do przesyłania napięcia stałego 12V, bez składowej zmiennej - na przykład szybkiej transmisji danych. Podłączany jest pomiędzy źródło zasilania (zasilacz, akumulator) a urządzenie odbiorcze.

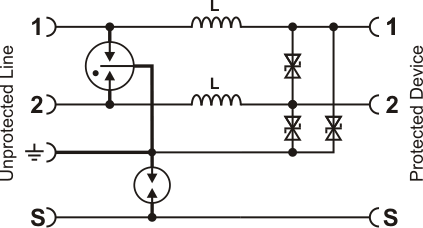

Uproszczony schemat wewnętrzny
W celu zapewnienia właściwej ochrony przeciwprzepięciowej, zalecane jest zastosowanie ograniczników na dwóch końcach linii zasilającej oraz ich prawidłowe uziemienie.
Właściwe wykorzystanie produktu do ochrony linii zasilającej 12V DC.
Dane techniczne:
| Ilość chronionych torów | 3 |
| Złącze wejściowe / wyjściowe | Śrubowe |
| Napięcie znamionowe DC (Un) | 12V |
| Napięcie maksymalne DC (Uc) | 15V |
| Napięcie maksymalne AC (Uc) | 11V |
| Prąd znamionowy (In) | 3A |
| C1: Prąd wyładowczy linia-linia 8/20µs (In) | 0,25kA |
| C2: Prąd wyładowczy linia-ziemia 8/20µs (In) | 10kA |
| C2: Maksymalny prąd wyładowczy linia-ziemia 8/20µs (Imax) | 20kA |
| D1: Maksymalny prąd piorunowy 10/350µs (Iimp) | 3,5kA |
| Poziom ochrony 1kV/µs (linia-linia) Up | 20V DC |
| Rezystancja szeregowa | ~70Ω / linię |
| Wymiary | 57 x 32 x 28 (mm) |
| Sposób montażu | Obudowa wolnostojąca |
| Sposób uziemienia | Przewód |
| Szczelność obudowy | IP20 |
| Temperatura pracy | -40°C~80°C |
