Producent: EWIMAR (przejdź do produktów)

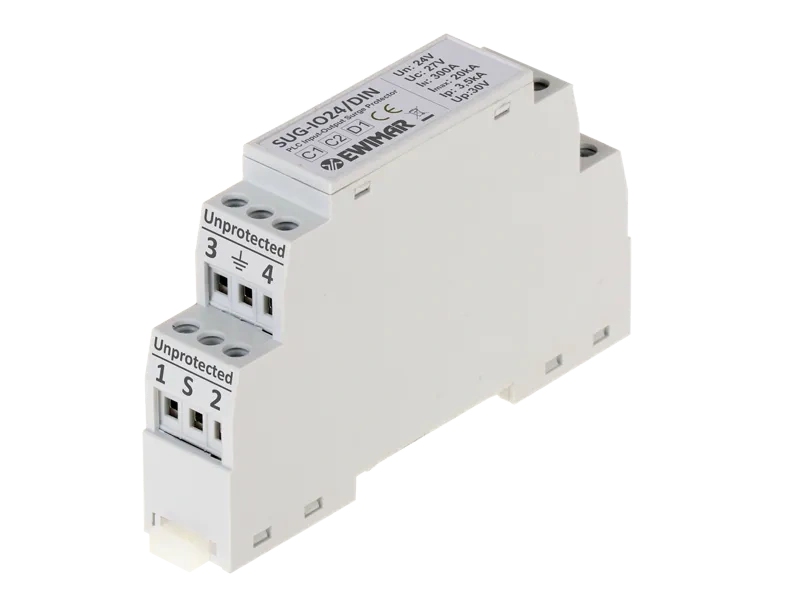

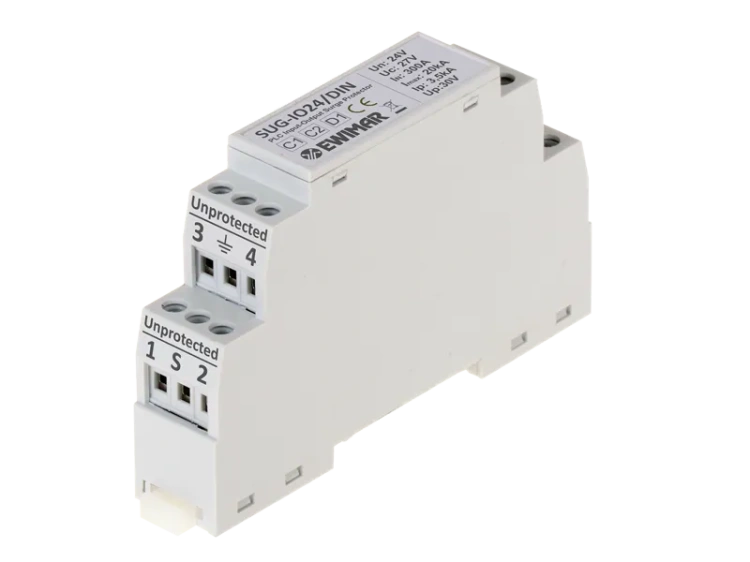

Ogranicznik przepięć sterownika PLC SUG-IO24/DIN

Za zakup produktu otrzymasz 2000 pkt.
Dowiedz się więcej o programie lojalnościowym.
brutto netto
Cena 202,95 zł
zawiera 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
Dostępny
Czas wysyłki: 2 dni robocze
Dostawa od 10,95 zł - INPOST Paczkomaty 24/7 (Polska)

Dostawa do paczkomatu w 1-2 dni robocze.
Dostawa Koszty dostawy
Zapytaj o produkt
Udostępnij

Opis

Ogranicznik przepięć dla portów cyfrowych sterownika PLC Ewimar SUG-IO24/DIN

SUG-IO24/DIN jest ogranicznikiem przepięć, wykorzystywanym w automatyce przemysłowej do ochrony cyfrowych portów wejściowych lub wyjściowych w sterownikach PLC. Może być stosowany wszędzie, gdzie prąd sterujący nie przekracza 300mA (również impulsowo) a napięcie sterujące nie przekracza 24V DC.

W przypadku konieczności ochrony przepięciowej wyjść wysokoprądowych na przykład do sterowania styczników, należy zastosować typowy ogranicznik dla zasilania, model SUG-24VDC/DIN.

Nowoczesne rozwiązania w postaci bezpieczników MOSFET, ograniczają płynięcie dużych prądów udarowych przez ogranicznik, co skutkuje podwyższoną jego trwałością i znacznym obniżeniem napięcia udarowego, docierającego do chronionego urządzenia. Dodatkową zaletą takiego rozwiązania jest ograniczenie prądów wyrównawczych, które mogą ochronić porty cyfrowe przed skokami potencjałów, które prowadzą do ich przeciążenia prądowego.

W przypadku ochrony portów wejściowych sterownika PLC produkt chroni jedno wejście (sygnał + masa) oraz dodatkowo ekran przewodu. Jeżeli ochrona portu wyjściowego nie wymaga ekranu, wtedy zacisk ekranu można potraktować jako masę zasilania a kanały 1 i 2 jako dwa niezależne obwody ochronne. Wtedy można uzyskać ochroną dwóch portów wyjściowych ze wspólną masą.

Wbudowany dodatkowy obwód ochronny ekranu przewodu, może być uziemiony pośrednio przez element gazowy GDT lub bezpośrednio do ziemi. Połączenie ze sobą zacisków 3 i 4 zamyka połączenie ekranu przewodu do ziemi.

Ogranicznik przepięć przeznaczony jest do montażu na szynie DIN 35mm. Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia ich przy dużych impulsach udarowych oraz chwilowych przeciążeniach prądowych. Urządzenie zajmuje szerokość jednego modułu standardu DIN.

Produkt przeznaczony jest do montażu na granicy stref LPZ0 a LPZ1 lub wyższych. Może być wykorzystany z napięciem 24V, również ze składową zmienną, ponieważ może on przesyłać szybkie transmisje danych.

W celu zapewnienia właściwej ochrony przeciwprzepięciowej, zalecane jest zastosowanie ograniczników na dwóch końcach linii zasilającej oraz ich prawidłowe uziemienie.

Dane techniczne:

Ilość chronionych torów
 3
Złącze wejściowe / wyjściowe
 Śrubowe
Napięcie znamionowe DC (Un)
 24V
Napięcie maksymalne DC (Uc)
 27V
Napięcie maksymalne AC (Uc) 19V
Prąd znamionowy (In)
 300mA
Maksymalny prąd znamionowy
 300,5mA
Element odsprzęgający
 Bezpiecznik MOSFET
C1: Prąd wyładowczy linia-linia 8/20µs (In)
 0,25kA
C2: Prąd wyładowczy linia-ziemia 8/20µs (In) 10kA
C2: Maksymalny prąd wyładowczy linia-ziemia 8/20µs (Imax) 20kA
D1: Maksymalny prąd piorunowy 10/350µs (Iimp)
 3,5kA
Poziom ochrony 1kV/μs (linia-linia) Up 30V DC
Rezystancja szeregowa
7Ω / linię
Wymiary 17,5 x 90 x 57 (mm)
Sposób montażu Szyna TH (DIN) 35mm
Sposób uziemienia
 Przewód
Zajętość szyny
 1 moduł
Szczelność obudowy IP20
Temperatura pracy -40ºC~80ºC



Dane techniczne

Gwarancja

  • Gwarancja 36 miesięcy
