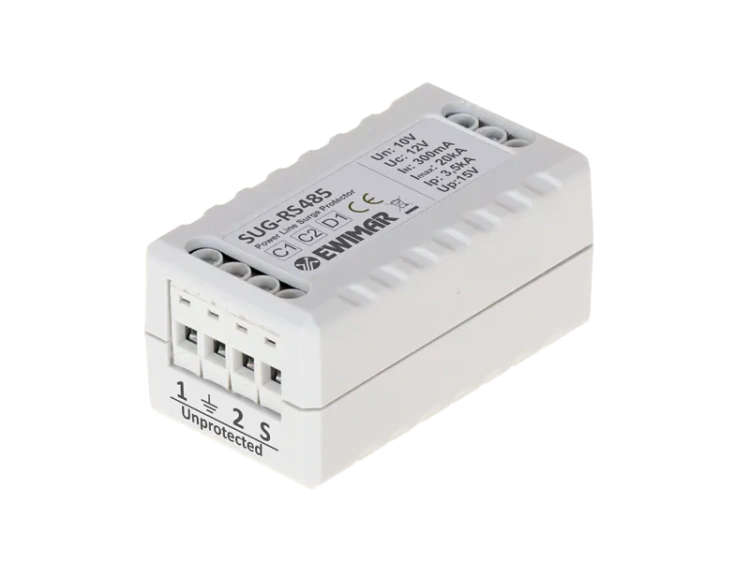

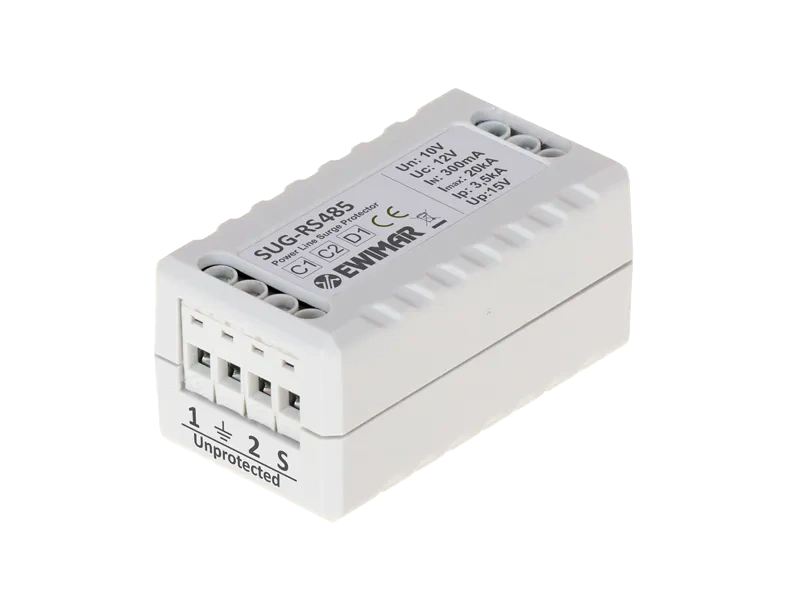

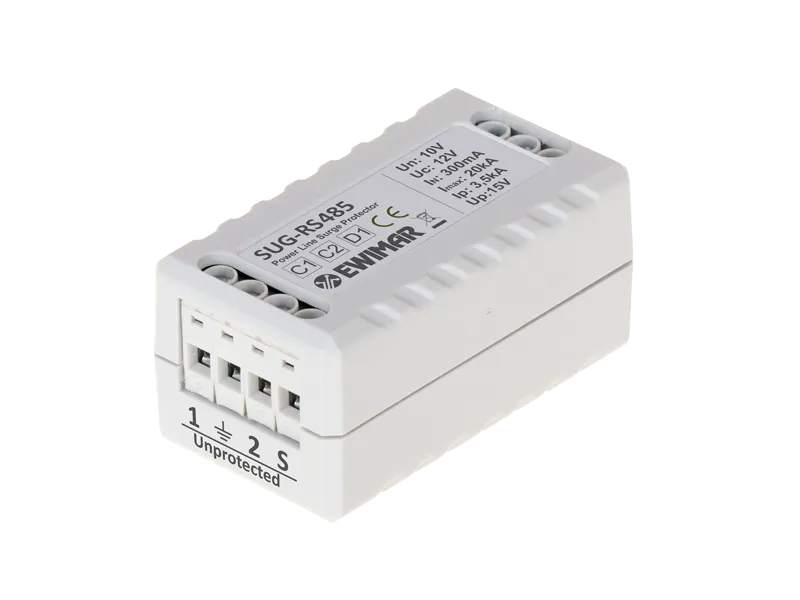

Ogranicznik przepięć magistrali SUG-RS485 Ewimar
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa do paczkomatu w 1-2 dni robocze.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
SUG-RS485 jest następcą modelu SUG-7/RS-485
SUG-RS485 przeznaczony jest do zabezpieczenia magistrali RS-485 przed przepięciami, wywołanymi wyładowaniami atmosferycznymi oraz różnicami potencjałów, związanymi z załączaniem urządzeń przemysłowych. Kompatybilny jest z sieciami pracującymi w protokołach Modbus i Profibus.
Nowoczesne rozwiązania w postaci bezpieczników MOSFET, ograniczają płynięcie dużych prądów udarowych przez ogranicznik, co skutkuje podwyższoną jego trwałością i znacznym obniżeniem napięcia udarowego, docierającego do chronionego urządzenia. Dodatkową zaletą takiego rozwiązania jest ograniczenie prądów wyrównawczych, które mogą ochronić interfejsy RS-485 przed skokami potencjałów, które prowadzą do ich przeciążenia prądowego.
Struktura składa się ze stopni ucinających i ograniczających napięcie oraz ograniczający prąd powyżej 300mA. Produkt posiada bardzo niską tłumienność, przez co możliwe jest przesyłanie transmisji o bardzo dużych szybkościach.
Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia ich przy dużych impulsach udarowych oraz chwilowych przeciążeniach prądowych.

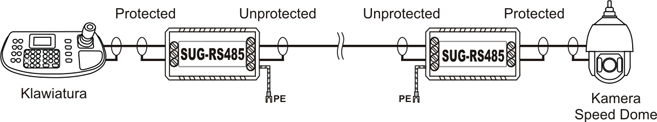

Protector zalecany jest do montażu na granicy stref LPZ0 a LPZ1 lub wyższych.
Dane techniczne:
| Ilość chronionych torów | 3 |
| Złącze wejściowe / wyjściowe | Śrubowe |
| Napięcie znamionowe DC (Un) | 10V |
| Napięcie maksymalne DC (Uc) | 12V |
| Napięcie maksymalne AC (Uc) | 8V |
| Prąd znamionowy (In) | 300mA |
| C1: Prąd wyładowczy linia-linia 8/20µs (In) | 0,5kA |
| C2: Prąd wyładowczy linia-ziemia 8/20µs (In) | 10kA |
| C2: Maksymalny prąd wyładowczy linia-ziemia 8/20µs (Imax) | 20kA |
| D1: Maksymalny prąd piorunowy 10/350µs (Iimp) | 3,5kA |
| Poziom ochrony 1kV/μs (linia-linia) Up | 15V DC |
| Rezystancja szeregowa | 7Ω / linię |
| Wymiary | 57 x 32 x 28 (mm) |
| Sposób montażu | Obudowa wolnostojąca |
| Sposób uziemienia | Przewód |
| Szczelność obudowy | IP20 |
| Temperatura pracy | -40ºC~80ºC |
Dane techniczne
Gwarancja
- Gwarancja 36 miesięcy
