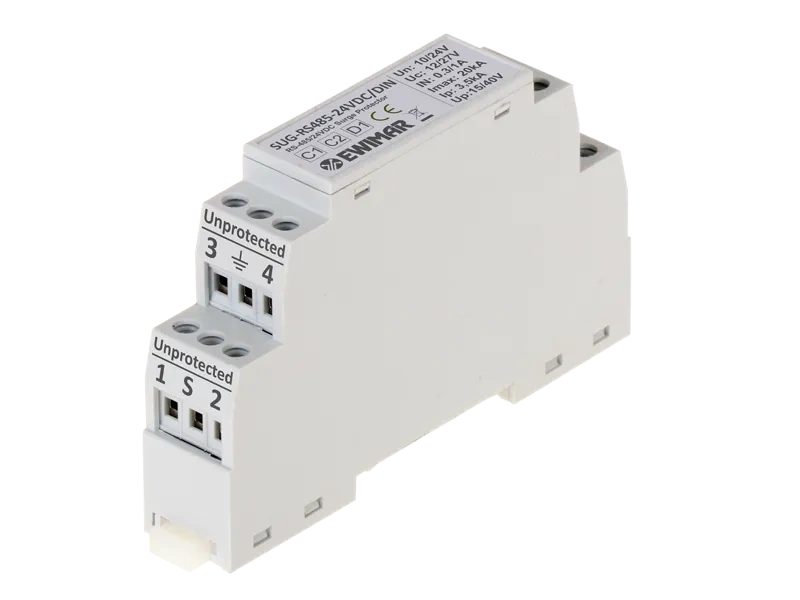

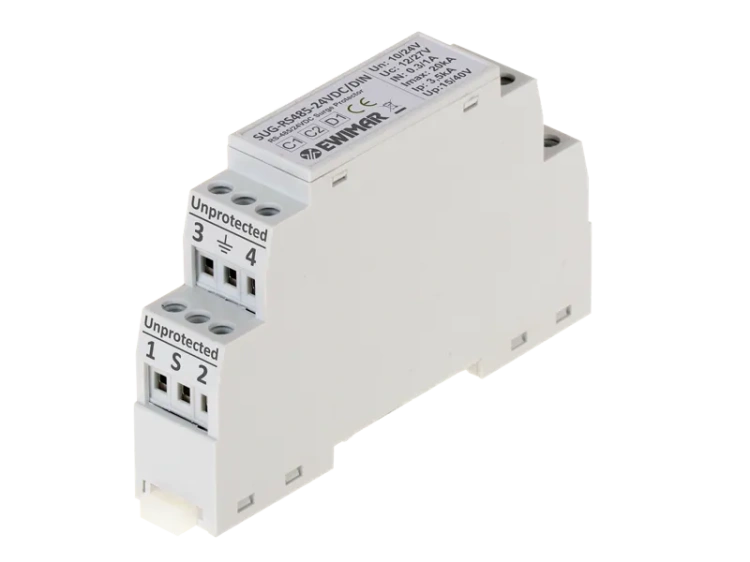

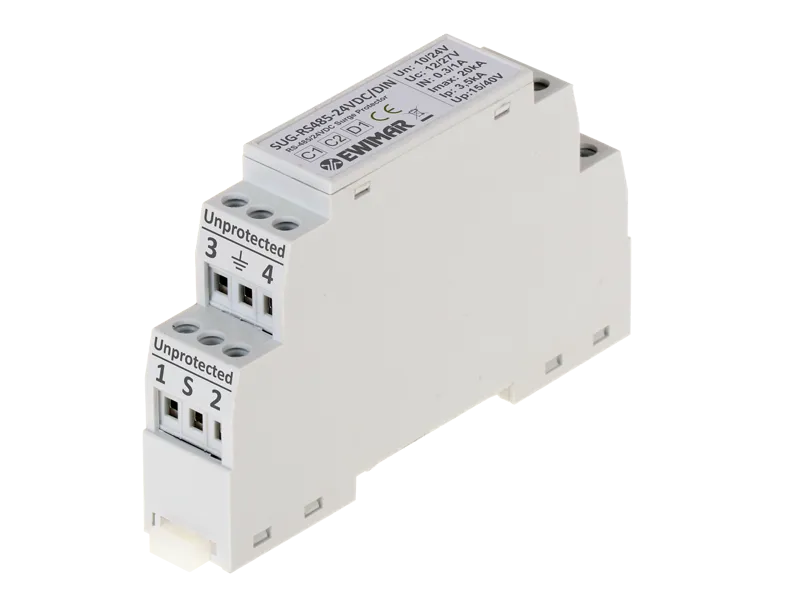

SUG-RS485-24VDC/DIN - Protector / Ogranicznik przepięć magistrali RS-485 i zasilania 24V DC montowany na szynę DIN
SUG-RS485-24VDC/DIN jest podwójnym urządzeniem, przeznaczonym do zabezpieczenia magistrali RS-485 oraz zasilania 24V DC przed przepięciami, wywołanymi wyładowaniami atmosferycznymi oraz różnicami potencjałów. Połączenia wewnętrzne eliminują napięcia udarowe pomiędzy dowolnymi przewodami - również pomiędzy RS-485 a zasilaniem, zwiększając tym samym skuteczność ochrony. Rozwiązanie takie dedykowane jest dla instalacji, gdzie zasilanie oraz RS-485 dostarczane są do tych samych punktów.
Obwód zasilania wykorzystuje 2-stopniowe działanie ograniczania przepięć, natomiast obwód RS-485 wykorzystuje dodatkowe rozwiązania w postaci bezpieczników MOSFET, które ograniczają płynięcie dużych prądów udarowych. Skutkuje to podwyższoną trwałością i znacznym obniżeniem napięcia udarowego, docierającego do chronionego urządzenia. Dodatkową zaletą takiego rozwiązania jest ograniczenie prądów wyrównawczych, które mogą ochronić interfejsy RS-485 przed skokami potencjałów, które prowadzą do ich przeciążenia prądowego.
Struktura składa się ze stopni ucinających i ograniczających napięcie oraz ograniczający prąd powyżej 300mA. Produkt posiada bardzo niską tłumienność, przez co możliwe jest przesyłanie transmisji o bardzo dużych szybkościach. Produkt dodatkowo posiada chroniony tor ekranu przewodu.
Protector / ogranicznik przepięć przeznaczony jest do montażu na szynie DIN 35mm. Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia ich przy dużych impulsach udarowych oraz chwilowych przeciążeniach prądowych. Urządzenie zajmuje szerokość jednego modułu standardu DIN.
Produkt zalecany jest do montażu na granicy stref LPZ0 a LPZ1 lub wyższych.
W celu zapewnienia właściwej ochrony przeciwprzepięciowej, zalecane jest zastosowanie ograniczników na dwóch końcach linii transmisyjnej oraz prawidłowe ich uziemienie.
Dane techniczne:
| Ochrona RS-485 | |
|---|---|
| Ilość chronionych torów | 2 (2 x sygnał + ekran) |
| Złącze wejściowe / wyjściowe |
Śrubowe |
| Napięcie znamionowe DC (Un) | 10V |
| Napięcie maksymalne DC (Uc) | 12V |
| Napięcie maksymalne AC (Uc) | 8V |
| Prąd znamionowy (In) | 300mA |
| Poziom ochrony 1kV/μs (linia-linia) | 15V DC |
| Rezystancja szeregowa | 7Ω / linię |
| Ochrona zasilania | |
| Ilość chronionych torów | 2 |
| Złącze wejściowe / wyjściowe |
Śrubowe |
| Napięcie znamionowe DC (Un) | 24V |
| Napięcie maksymalne DC (Uc) | 27V |
| Napięcie maksymalne AC (Uc) | 19V |
| Prąd znamionowy (In) | 1A |
| Poziom ochrony 1kV/μs (linia-linia) Up | 40V DC |
| Rezystancja szeregowa | ~350mΩ / linię |
| Cechy wspólne | |
| C1: Prąd wyładowczy linia-linia 8/20µs (In) | 0,25kA |
| C2: Prąd wyładowczy linia-ziemia 8/20µs (In) | 10kA |
| C2: Maksymalny prąd wyładowczy linia-ziemia 8/20µs (Imax) | 20kA |
| D1: Maksymalny prąd piorunowy 10/350µs (Iimp) | 3,5kA |
| Wymiary | 17,5 x 90 x 57 (mm) |
| Sposób montażu | Szyna TH (DIN) 35mm |
| Sposób uziemienia |
Przewód |
| Zajętość szyny | 1 moduł |
| Szczelność obudowy | IP20 |
| Temperatura pracy | -40ºC~80ºC |
Dane techniczne
Gwarancja
- Gwarancja 36 miesięcy
