Kod producenta: R70526
Kod produktu: SD-920

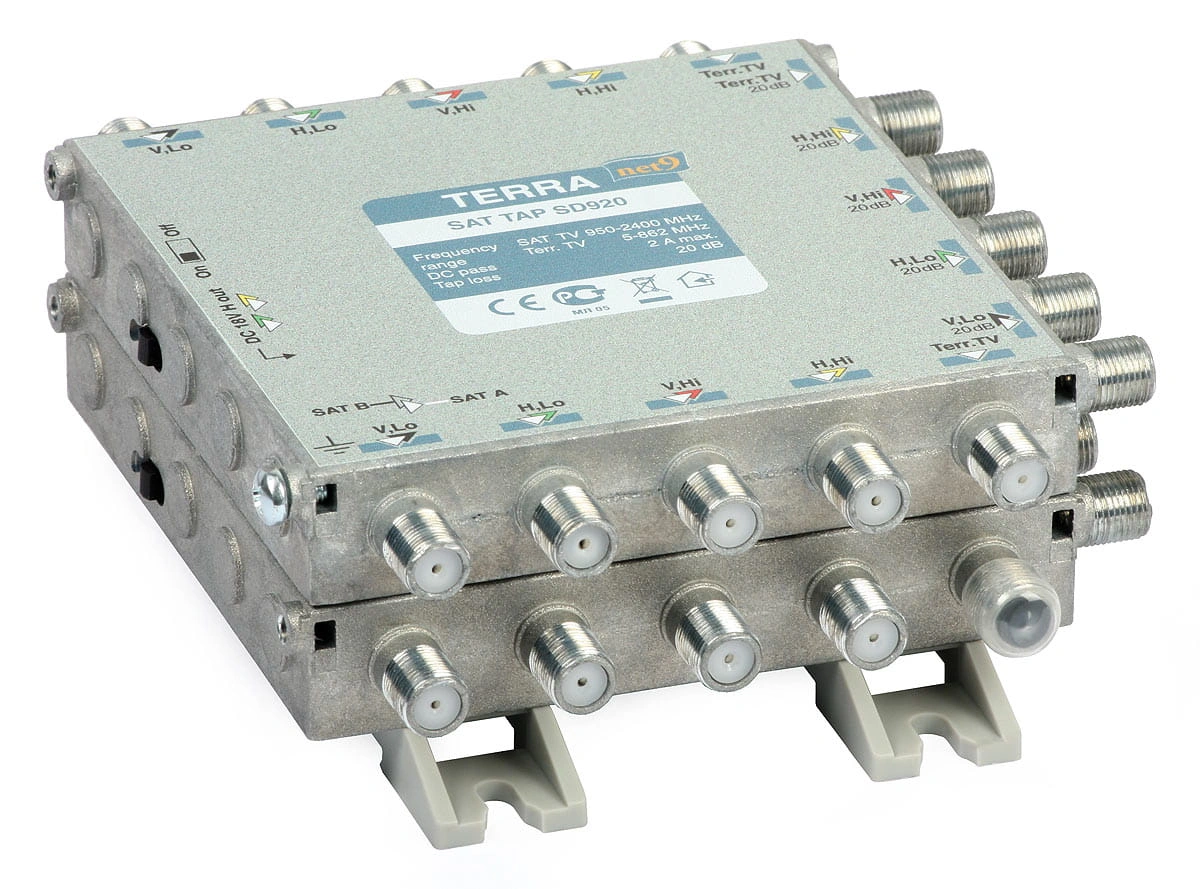

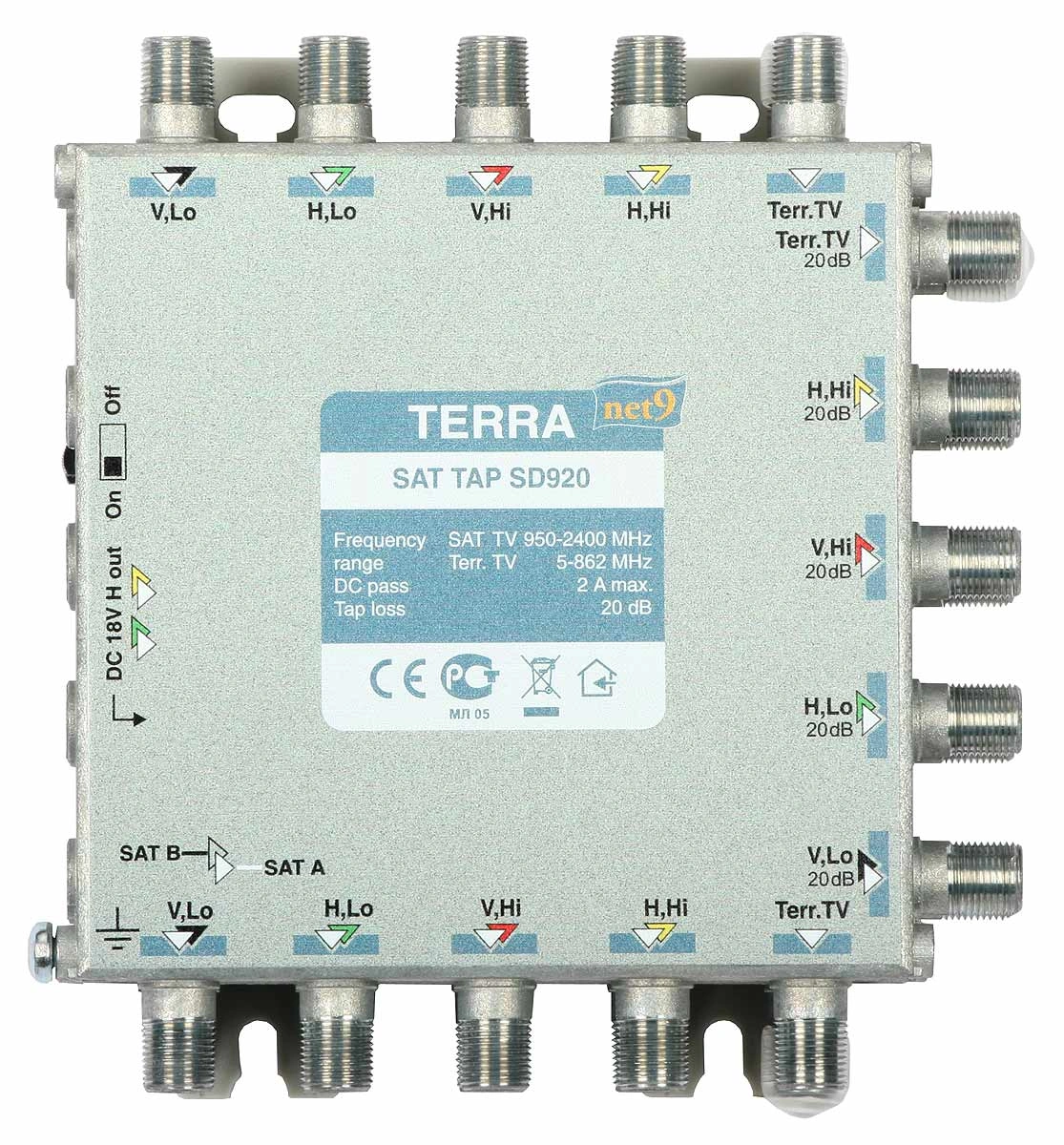

Odgałęźnik TV/SAT SD-920 9-we/18-wy Terra
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa w 1 dzień roboczy, paczka do 30kg
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Odgałęźnik stosowany jest w instalacjach multiswitchowych, przeznaczony do podziału sygnału z magistrali sygnałowej na tor główny o mniejszym tłumieniu oraz odgałęźny o tłumieniu większym (9 wejść, 18 wyjść). Element ten pozwala na wyrównanie poziomu sygnału w poszczególnych obszarach instalacji multiswitchowej. Odgałęźnik posiada przełącznik przejścia stałoprądowego, który ustawiony w pozycji “ON” przepuszcza napięcie stałe przez tory “H” do obydwu gałęzi. Ustawiony w pozycji “OFF” przepuszcza napięcie tylko do jednej gałęzi.
Odlewana obudowa zapewnia doskonałe ekranowanie w całym zakresie przenoszonych częstotliwości.
Cechy wyróżniające:
- odgałęźnik 8 torów SAT + RTV naziemnej
- zastępuje 9 pojedynczych odgałęźników TV/SAT
- posiada możliwość wyłączenia przejścia stałoprądowego
- tłumienie toru odgałęźnego 20 dB
- odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A
Dane techniczne:
| Rodzaj towaru | Odgałęźnik | |
| Seria | SD-9xx | |
| Model | SD-920 | |
| Marka | TERRA | |
| Typ | RTV/SAT | |
| Zastosowanie | wewnętrzny | |
| Wejścia | 9 | |
| Wejścia | 18 | |
| Zakres częstotliwości | RTV | 5-862 MHz |
| SAT | 950-2400 MHz | |
| Tłumienie przelotowe | RTV | 1,0 dB |
| SAT | 0,9 dB | |
| Tłumienie w torze odgałęźnym | RTV | 20 dB |
| SAT | 18...22 dB | |
| Separacja wejść | SAT/SAT | 30 dB |
| RTV/SAT | 30 dB | |
| Przejście DC | tor V | max 0,5 A |
| tor H | max 2 A (1 dla jednej linii) | |
| tor RTV | max 0,1 A | |
| Tłumienie odbić | > 10 dB | |
| Klasa ekranowania | A | |
| Typ złącza | F | |
| Temperatura pracy | -20...+50 °C | |
| Wymiary | 120x120x51 mm | |
| Masa | 0,9 kg | |
Dane techniczne
Gwarancja
- Gwarancja 48 miesięcy
Pliki do pobrania
SD-920_DWG.pdf
105.91 kB
Rysunek techniczny
SD-920_Manual_EN.pdf
120.94 kB
Instrukcja EN
