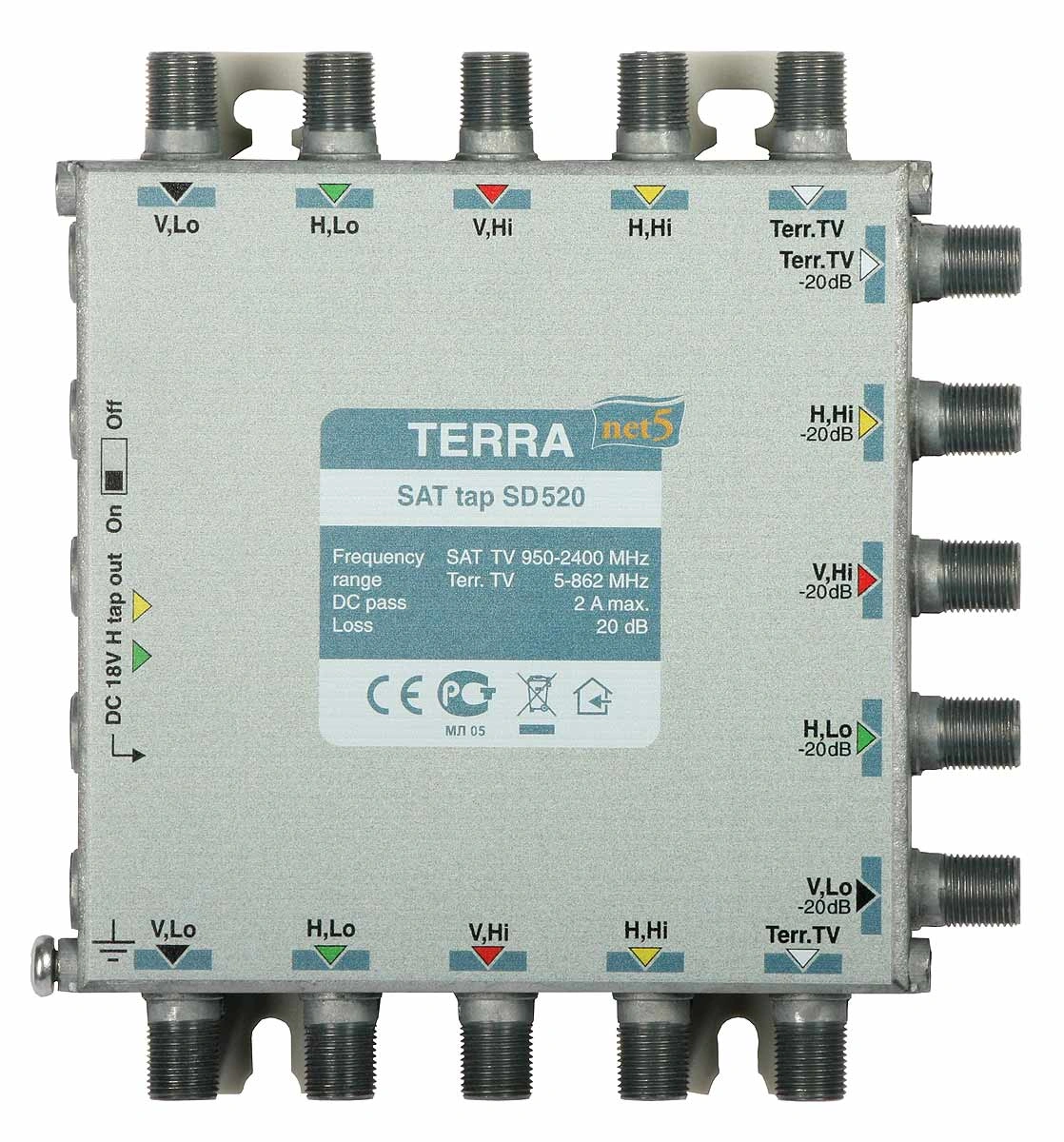

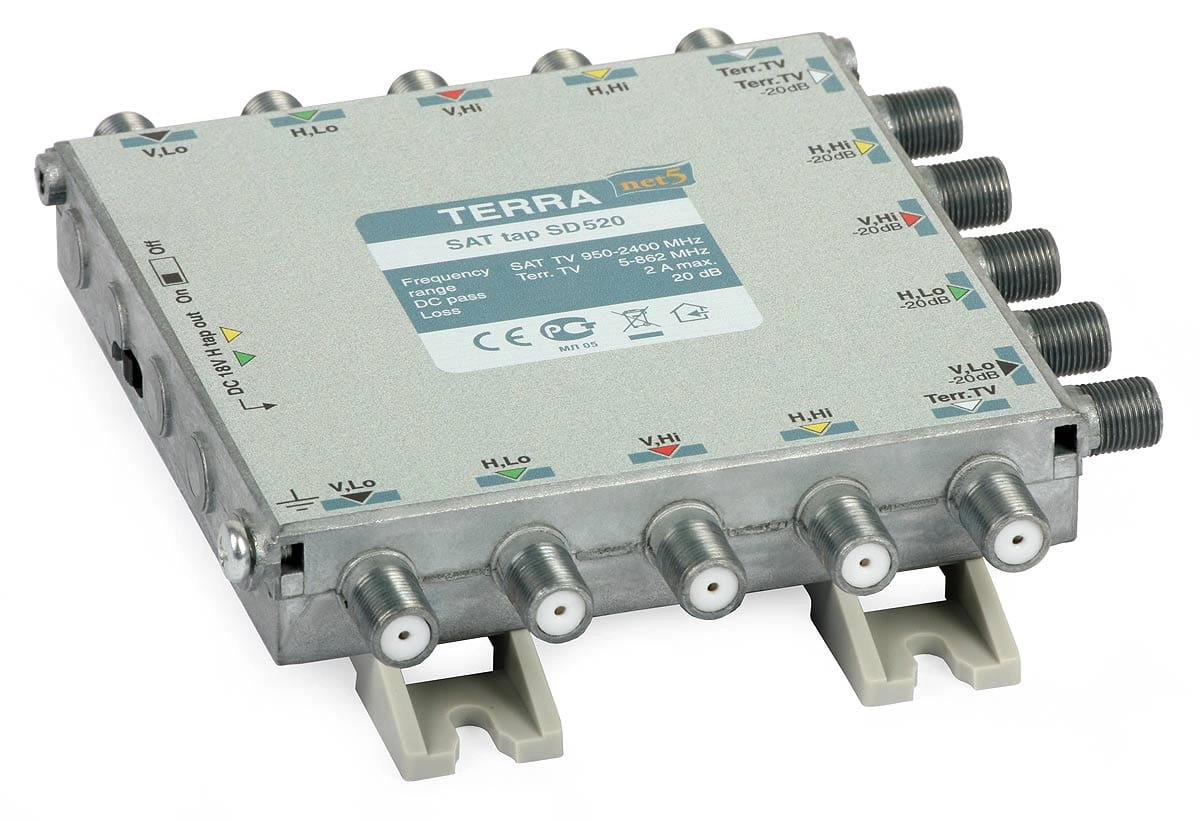

Odgałęźnik TV/SAT SD-520 Terra klasa A
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa do paczkomatu w 1-2 dni robocze.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Odgałęźnik stosowany jest w instalacjach multiswitchowych. Służy do wydzielenia sygnału z magistrali multiswitchowej. Magistrala z sygnałem z jednego konwertera Quatro składa się z czterech przewodów. Dodatkowo, odgałęźnik wydziela także sygnał TV naziemnej. Odgałęźnik posiada przełącznik przejścia stałoprądowego, który ustawiony w pozycji “ON” przepuszcza napięcie stałe przez tory “H” do obydwu gałęzi. Ustawiony w pozycji “OFF” przepuszcza napięcie tylko do jednej gałęzi.
Odlewana obudowa zapewnia doskonałe ekranowanie w całym zakresie przenoszonych częstotliwości.
- odgałęźnik TV/SAT wyposażony w 5 torów
- stosowany w instalacjach z multiswitch'ami wykorzystującymi podział na podsieci
- zastępuje 5 pojedynczych odgałęźników TV/SAT
- posiada wyłączalne przejście stałoprądowe
- odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A
Dane techniczne:
| Rodzaj towaru | Odgałęźnik | |
| Seria | SD-5xx | |
| Model | SD-520 | |
| Marka | TERRA | |
| Typ | RTV/SAT | |
| Zastosowanie | wewnętrzny | |
| Wejścia | 5 | |
| Wyjścia | 10 | |
| Zakres częstotliwości | RTV | 5-862 MHz |
| SAT | 950-2400 MHz | |
| Tłumienie przelotowe | RTV | 1,1 dB |
| SAT | 0,8 dB | |
| Tłumienie w torze odgałęźnym | RTV | 20 dB |
| SAT | 18...22 dB | |
| Separacja wejść | SAT/SAT | 30 dB |
| RTV/SAT | 30 dB | |
| Przejście DC | tor V | max 0,5 A |
| tor H | max 2 A (1 dla jednej linii) | |
| tor RTV | max 0,1 A | |
| Tłumienie odbić | > 10 dB | |
| Klasa ekranowania | A | |
| Typ złącza | F | |
| Temperatura pracy | -20...+50 °C | |
| Wymiary | 126x135x30 mm | |
| Masa | 0,44 kg | |
Dane techniczne
Gwarancja
- Gwarancja 48 miesięcy
Pliki do pobrania
SD-520_CE_EN.pdf
1.52 MB
CE EN
SD-520_DWG.pdf
96.92 kB
Rysunek techniczny
SD-520_Manual_EN.pdf
564.66 kB
Instrukcja EN
