Producent: TERRA (przejdź do produktów)

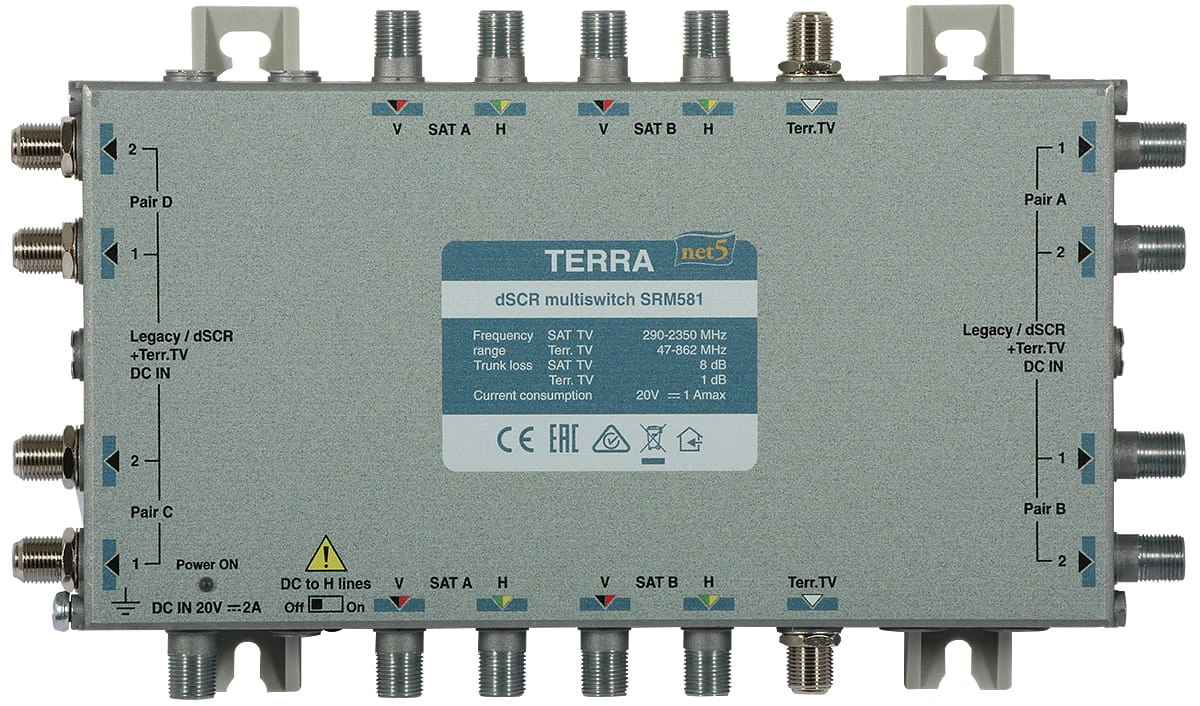

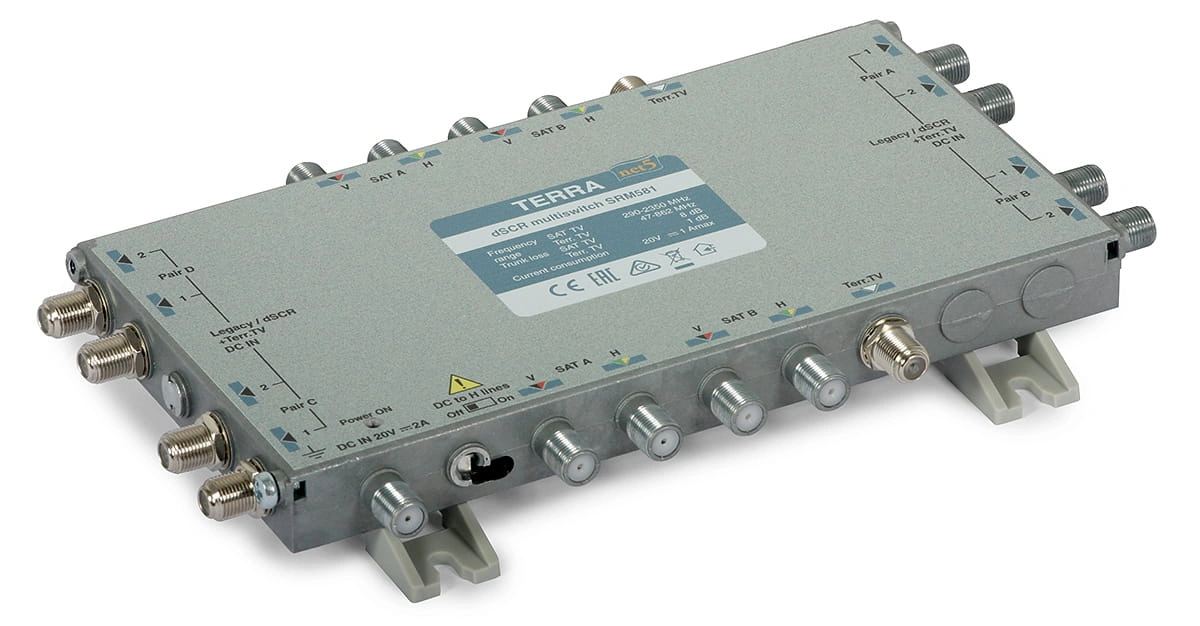

Multiswitch przelotowy SRM-581 TERRA

Za zakup produktu otrzymasz 13000 pkt.
Dowiedz się więcej o programie lojalnościowym.
brutto netto
Cena 1 331,98 zł
zawiera 23% VAT

Ceny podane bez kosztów dostawy.

Niedostępny
Dostępność:
Towar na zamówienie - zapytaj o dostępność
Dostawa od 0,00 zł - Pocztex KURIER (Polska)

Dostawa w 1 dzień roboczy, paczka do 30kg
Dostawa Koszty dostawy
Zapytaj o produkt
Udostępnij

Opis

Multiswitch programowalny SRM-581 wyposażony został w 4 pary wyjść. Każde z wyjść pracować może jako wyjście typu dSCR Out (umożliwiające niezależny podział sygnału RTV/SAT przy pomocy jednego kabla koncentrycznego) lub Legacy Out (zwykłe wyjście, jak w konwerterze typu Universal lub w klasycznych multiswitchach służących do podłączenia klasycznego tunera satelitarnego).

Cechy wyróżniające:
  • W pełni zgodny z normą EN50494 - Unicable I, 8 User Bands (8 kanałów dla każdej z 4 par),
  • W pełni zgodny z normą EN50607 - Unicable II, 32 User Bands (32 kanały dla każdej z 4 par),
  • Możliwe jest mieszanie odbiorników wspierających normę EN50607 i EN50494 w tej samej sieci (8 x EN50494 + 24 x EN50607),
  • Wbudowany układ AGC - odpowiednio koryguje wzmocnienie sygnału, tak aby na jego wyjściu zapewnić stały, zadany poziom, automatyczne wyrównanie poziomu sygnału do 84 dBμV,
  • Doprowadzenie sygnału z konwertera typu Wideband wymaga jedynie dwóch kabli (jedna pozycja satelitarna) lub czterech (dwie pozycje satelitarne),
  • Kompatybilny z konwerterami typu quatro po przeprogramowaniu przy pomocy programatora PC102W,
  • W trybie statycznym pracuje jako przemiennik IF/IF.

Multiswitch przelotowy SRM-581 to urządzenie, które umożliwia dystrybucję sygnału DVB-S/S2 z jednej pozycji satelitarnej, telewizji naziemnej DVB-T oraz radia FM/DAB+ przy pomocy jednego kabla kabla koncentrycznego w oparciu o technikę cyfrowego układania kanałów. Multiswitch przelotowy SRM-581 posiada pełne wsparcie dla odbiorników pracujących w dwóch trybach dynamicznych: SCR (Unicable I - 8 User Bands) oraz dSCR (Unicable II - 32 User Bands). SRM-581 wyposażony został w 5 wejść: dwie pary wejść SAT IF (290...2340 MHz (V1, H1, V2, H2), umożliwiające doprowadzenie sygnału satelitarnego z dwóch konwerterów typu Wide Band), aktywny tor Terr. TV (sygnał DVB-T/Radio) oraz oraz 4 pary wyjść: dSCR Out (umożliwiające podział sygnału niezależnie do max. 16 odbiorników przy pomocy jednego kabla koncentrycznego dla każdego z 8 wyjść zgodnie ze standardem EN50607)/Legacy Out (zwykłe wyjście, jak w konwerterze typu Universal lub w klasycznych multiswitchach służących do podłączenia klasycznego tunera satelitarnego).

Domyślnie wszystkie wyjścia multiswitcha SRM-581 skonfigurowane są w trybie Legacy (odbiornik w tym celu wysyła sygnał sterujący: napięcie zasilające 14/18 V, sygnał przełączający 0/22 kHz) i przełączają się na Unicable, jeśli tylko otrzyma komendę DiSEqC zgodną ze standardem EN50494/EN50607 (tryb dynamiczny). Oznacza to, że na każdym z dwóch wyjść multiswitcha dla każdej z 4 par można dokonać niezależnie podziału sygnału do maksymalnie 16 odbiorników przy pomocy jednego kabla koncentrycznego w standardzie EN50607. Dostępny na wyjściu cyfrowy sygnał dostarczany do odbiorników końcowych z wykorzystaniem rozgałęźników satelitarnych pracujących w paśmie 5-2400 MHz.

Urządzenie pracować może w dwóch trybach:
  • tryb dynamiczny (DYNAMIC) - częstotliwości wyjściowe są stałe i każda jest przypisana do odbiornika (User Bands), maksymalnie podział sygnału przy pomocy jednego kabla koncentrycznego do 32 tunerów (dla każdej z czterech par). Odbiorniki muszą być zgodne z normą EN50494/EN50607 (UNICABLE I/UNICABLE II).
  • tryb statyczny (STATIC) - zarówno częstotliwości wejściowe jak i wyjściowe są stałe, pracuje jako przemiennik IF/IF umożliwiając dystrybucję sygnału z 32 transponderów satelitarnych na nieograniczoną liczbę odbiorników.

Programowanie multiswitchy serii dSCR odbywa się za pomocą programatora PC102W.

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

W instalacjach bazujących na multiswichach SRM-581 stosować należy konwertery typu Wideband lub QUATRO.(po wcześniejszym przeprogramowaniu).

Multiswitch wymaga zewnętrznego zasilacza np. PS202F 20V 2A.

Na rynku obecnie dostępnych jest wiele modeli różnych odbiorników satelitarnych. Nie każdy z nich wspiera system SCR/Unicable zgodny z normą EN50494 i/lub EN50607. Warunkiem koniecznym do stosowania technologii SCR/UNICABLE jest implementacja jej w tunerze. Lista dostępnych odbiorników satelitarnych obsługujących multiswitche jednokablowe:

Odbiorniki Ferguson:
  • Ferguson Ariva 53
  • Ferguson Ariva 103
  • Ferguson Ariva 203
  • Ferguson Ariva 153 Combo
  • Ferguson Ariva 253 Combo
  • Ferguson Ariva 4K Black
  • Ferguson Ariva 4K Combo Black
Odbiorniki Cyfrowego Polsatu:
  • Dekoder HD 5000
  • Dekoder
  • EVOBOX PVR
Odbiorniki nc+:
  • BOX+
  • mediaBOX+
  • turboBOX+
  • wifi Premiumbox+

Parametry techniczne:
Nazwa SRM581

Pasmo pracy
  		 SAT IF wejście   290-2340 MHz
SAT IF wyjście  950-2150 MHz
DVB-T/Radio   47-862 MHz
Ilość wejść/wyjść   SAT IF   4
DVB-T/Radio  1
Ilość odgałęzień    8 (4 pary)
Tłumienie odbić > 10 dB
Impedancja  75 Ω
Poziom wejściowy   SAT   65...95 dBµV
DVB-T/Radio (tor aktywny)  max. 88 dBµV
Współczynik szumów DVB-T/Radio (tor aktywny)   6 dB
Wyjście Legacy/dSCR pasmo użytkownika (tryb dSCR)  max 32 (konfigurowalny)
dla każdej z 4 par
szerokość pasma (tryb dSCR)   20...60 MHz (konfigurowalny)
poziom wyjściowy, AGC (tryb dSCR)  84 dBµV
poziom wyjściowy (tryb Legacy)   78 dBµV
wzmocnienie DVB-T/Radio 8 dB
poziom wyjściowy DVB-T/Radio    max. 96 dBµV (tryb aktywny)
Wzmocnienie magistrali  SAT IF   - 8 dB
DVB-T/Radio  -1 dB
poziom wyjściowy DVB-T/Radio max. 102 dBµV (tryb aktywny)
Natężenie prądu
na liniach syg. magistrali		 SAT IF   2 A max., 1 A max. (dla 1 linii)
DVB-T/Radio    250 mA max
Separacja    SAT IF wej/SAT IF wej   > 30 dB
SAT IF wej/odgał. wyj    > 30 dB
SAT IF/DVB-T   > 25 dB
Pobór prądu   z wejścia DC  20 V 1.2 A max
z linii sygnałowych H   15 V 1.5 A; 18 V 1.25 A; 20 V 1.2 A
wzmacniacz w torze DVB-T/Radio   max. 15-20 V max. 70 mA
z tunera Legacy mode max. 13 V 300 mA ,
max. 18 V 260 mA
dSCR mode

 max. 13 V max. 420 mA,
max. 18 V 340 mA

Legacy + dSCR mode
Przełącznik DC w torze linii sygnałowej H  max. 20 V max. 1 A
Temperatura pracy    -20 ºC... + 50 ºC
Wymiary/Masa  116x91x25 mm/0,28 kg

Dane techniczne

Gwarancja

  • Gwarancja 48 miesięcy
