Kod producenta: R70732
Kod produktu: MV-532

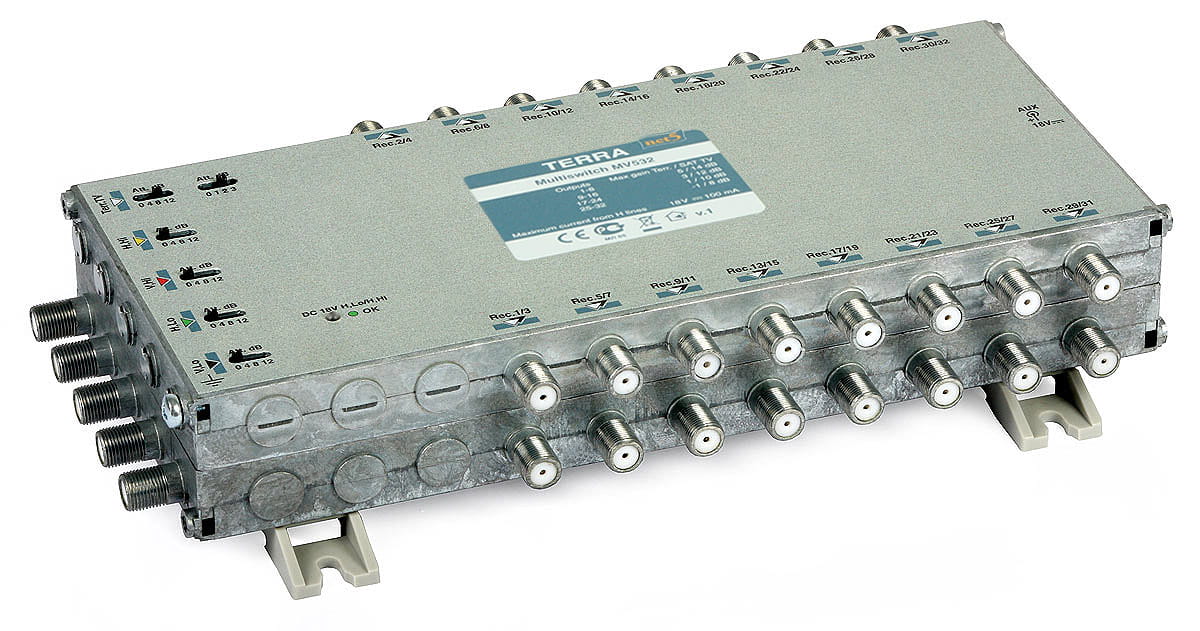

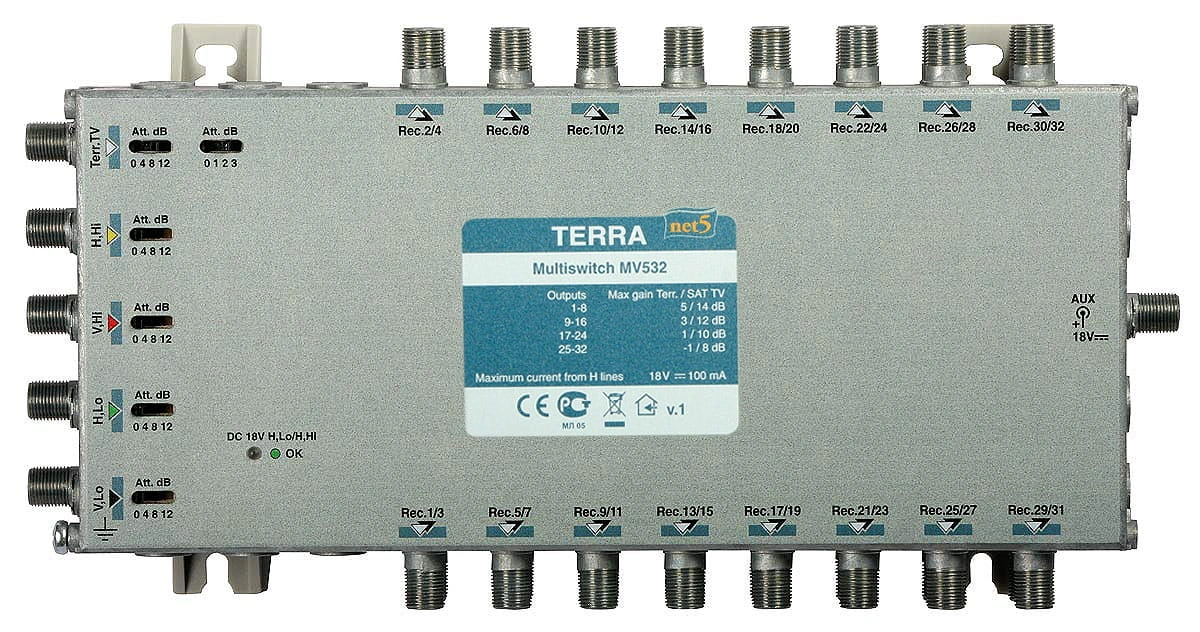

Multiswitch MV-532 5-wejściowy/32-wyjścia Terra
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa w 1 dzień roboczy, paczka do 30kg
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Multiswitche serii MV zaprojektowane zostały w sposób umożliwiający pracę w średnich i dużych zbiorczych instalacjach telewizyjnych RTV+SAT. Mogą być również stosowane w mniejszych instalacjach domowych.
Cechy wyróżniające:
- multiswitch radialny
- wbudowana prekorekcja charakterystyki kabla
- grupowanie wyjść pod względem poziomu wyjściowego
- separacja pomiędzy wejściami większa niż 30 dB
- aktywny tor sygnału naziemnego
- odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A
Multiswitch MV-532 posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T odbywa się za pomocą dedykowanych przełączników. Taki sposób konfiguracji zapewnia większą stabilność ustawionych parametrów w stosunku do rozwiązań tradycyjnych, bazujących na potencjometrach.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia. Wysoki poziom sygnału wyjściowego, wbudowana prekorekcja charakterystyki tłumienia przewodów koncentrycznych oraz stopniowanie tłumienia na wyjściach multiswitcha umożliwia budowanie dużych instalacji, w których długość przyłączy abonenckich sięgać może nawet 80m.
Zasilanie multiswitcha zrealizować można poprzez zastosowanie wzmacniacza magistrali SA-51 lub z podłączonego lokalnie zasilacza PS182F. Z jednego źródła możliwe jest zasilanie większej liczby urządzeń (maksymalny pobór prądu przez multiswitch 100mA).
Dane techniczne:
| Nazwa | MV-532 | ||
| Ilość wejść | 5 | ||
| Ilość wyjść | 32 | ||
| Pasmo pracy [MHz] | SAT | 950 - 2400 | |
| DVB-T/Radio | 47 - 790 | ||
| Wmocnienie (prekorekcja ch-ki tłumienia przewodu) [dB] | SAT | wyjścia 1-8 | 5...14 |
| wyjścia 9-16 | 4...12 | ||
| wyjścia 17-24 | 3...10 | ||
| wyjścia 25-32 | 2...8 | ||
| DVB-T/Radio | wyjścia 1-8 | -1...5 | |
| wyjścia 9-16 | -2...3 | ||
| wyjścia 17-24 | -3...1 | ||
| wyjścia 25-32 | -4...-1 | ||
| Regulacja wzmocnienia [dB] | SAT | 12, krok 4dB | |
| DVB-T/Radio | 15, krok 1dB | ||
| Max. poziom sygnału SAT (IMD3=35dB)* [dBμV] | 105 | ||
| Max. poziom sygnału TV naziemnej (IMD3=60dB)* [dBμV] | wyjścia 1-8 | 86 | |
| wyjścia 9-16 | 84 | ||
| wyjścia 17-24 | 82 | ||
| wyjścia 25-32 | 80 | ||
| Separacja wejść SAT [dB] | > 30 | ||
| Separacja wyjść [dB] | pasmo SAT | > 27 | |
| pasmo DVB-T | > 35 | ||
| Pobór prądu z odbiornika [mA] | < 65 | ||
| Maksymalny pobór prądu z linii H oraz zewnętrznego źródła zasilania | 18V 100mA | ||
| Sygnały sterujące | 14/18V, 0/22kHz | ||
| Zakres temperatur pracy [ºC] | -20...+50 | ||
| Wymiary [mm] | 267x135x50 | ||
| Masa [kg] | 1,9 | ||
Dane techniczne
Gwarancja
- Gwarancja 48 miesięcy
Pliki do pobrania
MV-532_CE_EN.pdf
1.55 MB
CE EN
MV-532_DWG_V1.pdf
129.50 kB
Rysunek techniczny
MV-532_Manual_EN.pdf
572.80 kB
Instrukcja EN
