Kod producenta: R70724
Kod produktu: MV-524

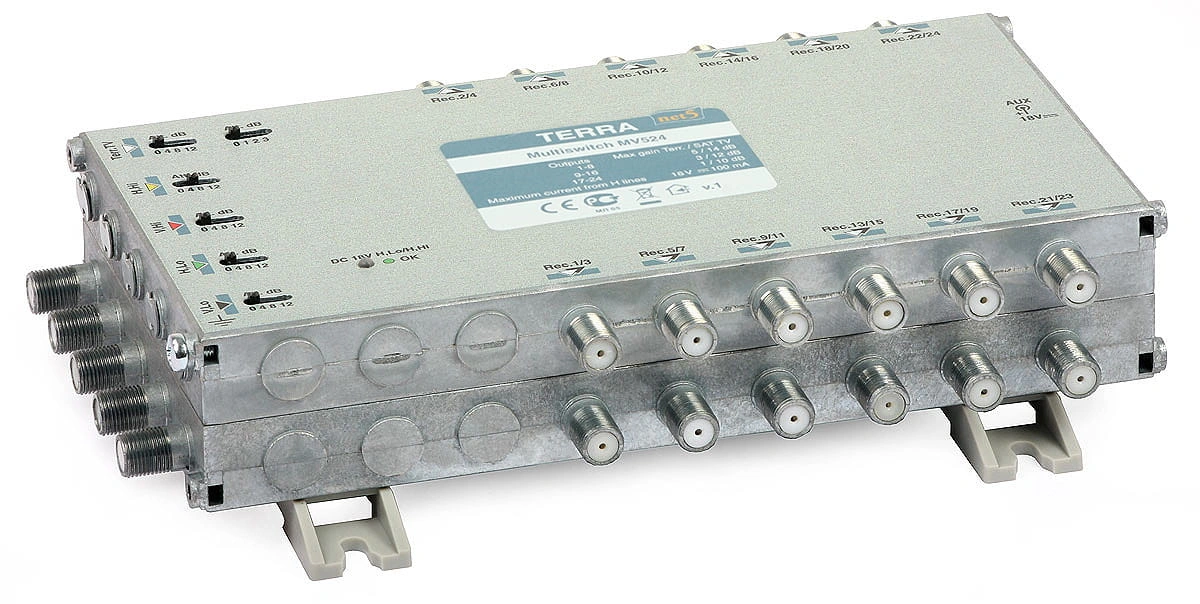

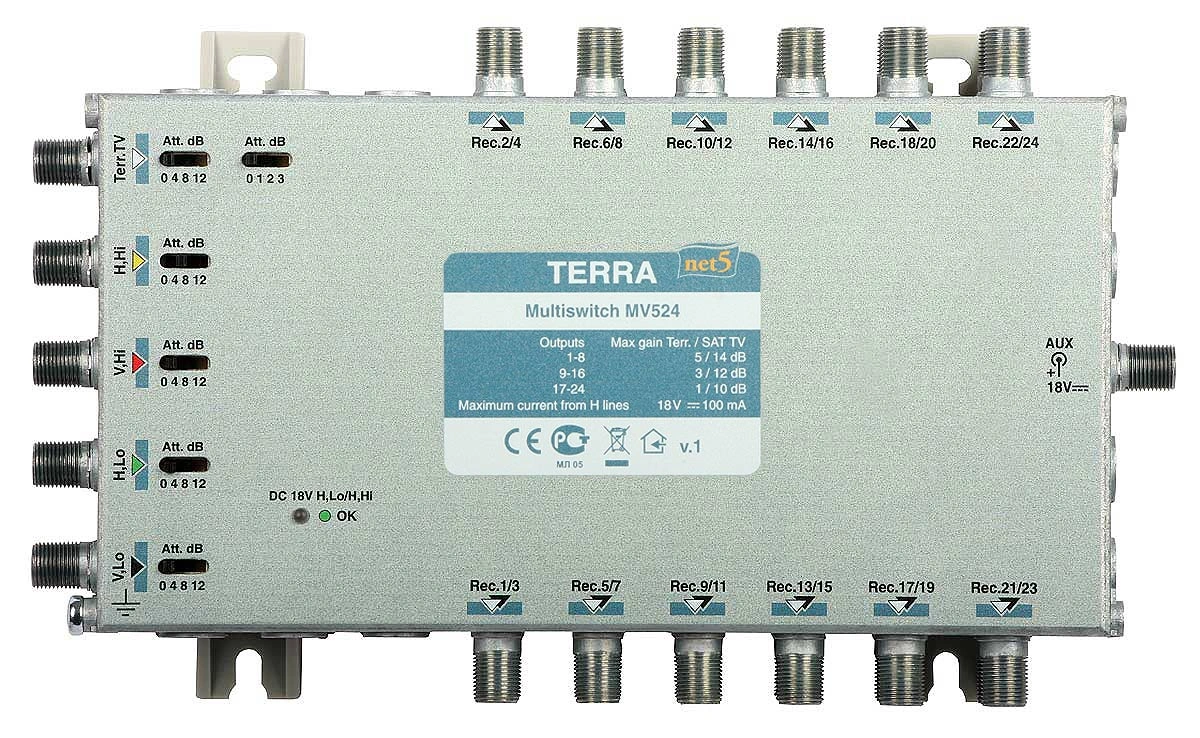

Multiswitch MV-524 5-wejściowy/24-wyjściowy Terra
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa w 1 dzień roboczy, paczka do 30kg
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Multiswitche serii MV zaprojektowane zostały w sposób umożliwiający pracę w średnich i dużych zbiorczych instalacjach telewizyjnych RTV+SAT. Mogą być również stosowane w mniejszych instalacjach domowych.
Multiswitch MV-524 posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T odbywa się za pomocą dedykowanych przełączników. Taki sposób konfiguracji zapewnia większą stabilność ustawionych parametrów w stosunku do rozwiązań tradycyjnych, bazujących na potencjometrach.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia. Wysoki poziom sygnału wyjściowego, wbudowana prekorekcja charakterystyki tłumienia przewodów koncentrycznych oraz stopniowanie tłumienia na wyjściach multiswitcha umożliwia budowanie dużych instalacji, w których długość przyłączy abonenckich sięgać może nawet 80m.
Zasilanie multiswitcha zrealizować można poprzez zastosowanie wzmacniacza magistrali SA-51 ub z podłączonego lokalnie zasilacza PS-182F. Z jednego źródła możliwe jest zasilanie większej liczby urządzeń (maksymalny pobór prądu przez multiswitch 100mA).
Cechy wyróżniające
- multiswitch radialny
- wbudowana prekorekcja charakterystyki kabla
- grupowanie wyjść pod względem poziomu wyjściowego
- separacja pomiędzy wejściami większa niż 30 dB
- aktywny tor sygnału naziemnego
- odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A
Dane techniczne:
| Rodzaj towaru | Multiswitch | ||
| Ilość konwerterów | 1x quatro | ||
| Seria | MV-5xx | ||
| Model | MV-524 | ||
| Marka | TERRA | ||
| Typ | końcowy | ||
| Rodzaj | klasyczny | ||
| Zastosowanie | wewnętrzny | ||
| Typ współpracującego konwertera | quatro | TAK | |
| wideband | NIE | ||
| Ilość wejść | 5 | ||
| Ilość wyjść | Legacy | 24 | |
| Tor RTV | aktywny | TAK | |
| zasilenie przedwzmacniacza | NIE | ||
| Dane techniczne urządzenia | |||
| Wejście | pasmo RTV | MHz | 47-862 |
| pasmo SAT IF | MHz | 950-2150 | |
| regulacja wzmocnia w torze RTV | dB | 0-15 z krokiem 1 | |
| regulacja wzmocnia w torze SAT IF | dB | 0-12 z krokiem 4 | |
| Wyjście | pasmo RTV | MHz | 47-862 |
| pasmo SAT IF | MHz | 950-2150 | |
| poziom sygnału RTV na wyj. 1-4 | dBµV | 86 | |
| poziom sygnału RTV na wyj. 5-8 | dBµV | 86 | |
| poziom sygnału RTV na wyj. 9-12 | dBµV | 84 | |
| poziom sygnału RTV na wyj. 13-16 | dBµV | 84 | |
| poziom sygnału RTV na wyj. 17-24 | dBµV | 82 | |
| poziom sygnału SAT IF na wyjściach 1-16 | dBµV | 105 | |
| poziom sygnału SAT IF na wyjściach 17-24 | dBµV | 105 | |
| Wzmocnienie toru SAT IF - wbudowana prekorekcja charakterystyki tłumienia przewodu | wyjścia 1-4 | dB | 5...14 |
| wyjścia 5-8 | dB | 5...14 | |
| wyjścia 9-12 | dB | 4...12 | |
| wyjścia 13-16 | dB | 4...12 | |
| wyjścia 17-24 | dB | 3...10 | |
| Wzmocnienie toru RTV - wbudowana prekorekcja charakterystyki tłumienia przewodu | wyjścia 1-4 | dB | -1...5 |
| wyjścia 5-8 | dB | -1...5 | |
| wyjścia 9-12 | dB | -2...+3 | |
| wyjścia 13-16 | dB | -2...+3 | |
| wyjścia 17-24 | dB | -3...+1 | |
| Separacja wejść | SAT IF | dB | >30 |
| Separacja wyjść | RTV | dB | >35 |
| SAT IF | dB | >30 | |
| Tłumienie odbić | RTV/SAT | dB | >30 |
| SAT/RTV | dB | >40 | |
| Zasilanie na wejściach RF | H/Lo, H/Hi | V | 18 |
| V/Lo, V/Hi | V | 14 | |
| Pobór prądu | z odbiornika | A | <0,065 |
| z linii H lub zewnętrznego zasilacza DC 18 V | A | 0,1 | |
| Sygnały sterujące | 14/18V, 0/22kHz | ||
| Odlewna obudowa | TAK | ||
| Zasilany zdalnie | TAK | ||
| Wbudowany zasilacz | NIE | ||
| Klasa ekranowania | A | ||
| Zgodność z Rozporządzeniem MTBiGM | NIE | ||
| Zasilanie | V/Hz | DC 18 | |
| Temperatura pracy | °C | -20...+50 | |
| Wymiary | mm | 227x135x50 | |
| Masa | kg | 1,5 | |
Dane techniczne
Gwarancja
- Gwarancja 48 miesięcy
Pliki do pobrania
MV-524_CE_EN.pdf
1.55 MB
CE EN
MV-524_DWG_V1.pdf
496.75 kB
Rysunek techniczny
MV-524_Manual_EN.pdf
572.80 kB
Instrukcja EN
